Видоизменение прибора для получения стереоскопических впечатлений от двух изображений различного масштаба
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 54
Автор: Кауфман
Текст

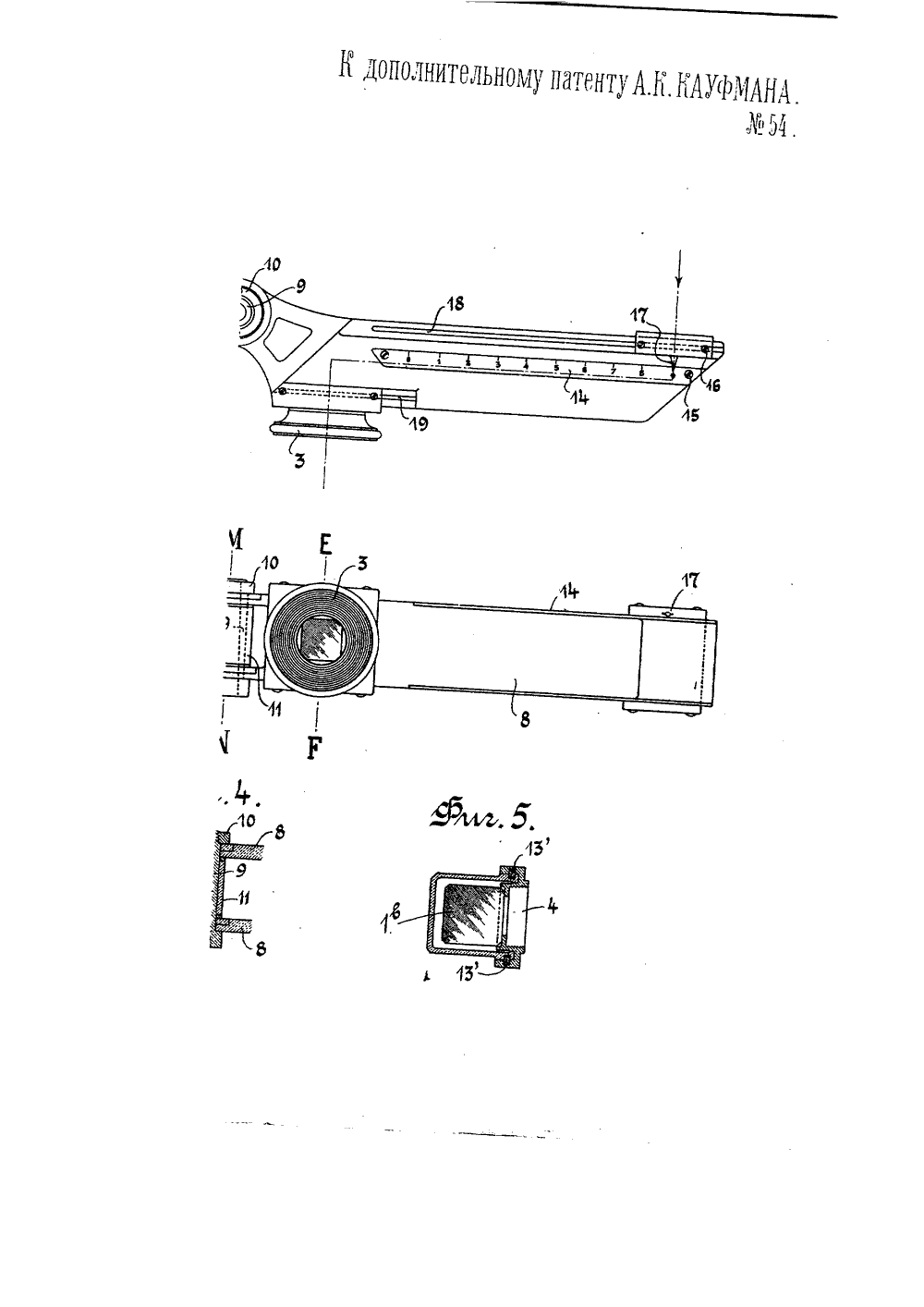

о Я Класс 42 Ь ПАТЕНТ НА ИЗОБРЕТЕН О А Н менения приборх впечатлений для получения стереот двух изображений до ко- разческ чного масштаба К доп А. К, Кауфмана, заявле73876 ), (Первонача 15 сентября 1924 г. залнительному патент 1919 г. (ваяв. сви выдан тому же лиц номуьный6). июл те ыдаче патента опубликовано 3 распространяется на 15 л декабря 1924 гола, действие т от 15 сентября 1924 года. тент На чертеже фиг. 1 изображает в ле- двигаться в горизонтальной плоскости,вой части разрез по Л.Б на фиг. 2 и напр., при перемещении винтов 16 н правой части вид сверху предлагае- (фиг. 1) их оправ по прорезям 18 для мого видоизмененного устройства при- приведения изображений к совпадению, бора, описанного в патенте за Лс 26;, ;причем в настоящем видоизменении прифиг. 2 - в левой части - вид прибора менены линейки 14 с делениями, присо стороны входящих и с правой - сокрепленные параллельно прорезям 18, стороны выходящих лучей; фиг, 3, 4напр помощью шурупов 15, с вози 5 - детали устройства, причем фиг, 3можностью отсчета посредством указа- изображает разрез по С.О, фиг. 4 -телей 17. От свободного скольжения разрез по ЛХАСУ и фиг. 5 - -разрез ЕГпо кожуху призмы 1 а удерживаются на фиг опружинными шпонками (фиг. 3).В предлагаемом видоизменении при- Каждая из окулярных призм 1 л забора, вместо вращательного устройства ключена в оправу 4 (фиг, 1 и 5), копризм, описанного в основном изобре- торая удерживается при помощи притении, сами кожухи 7 и 8, заключаю-жимной пластинки 5, укрепленной шущие в себе две об.ьективных 1 а и две руном 6. В оправу 4 призмы ввинчен окулярных 1 в призмы (фиг. 1), устроены наглазник 3. С целью приведения кажвращательно на шарнире 9 - 12(фиг. 1, дого изображения в поле зрения соот, 4), причем окуляры со своими приз- ветствующего глаза наблюдателя, призмами установлены подвижно. мь 1 1 в могут передвигаться в горизонОбе объективные призмы 1 а номе- тальной плоскости при перемещениищены в оправу 2 (фиг, 1 - 3), в ко- винтов их оправ по прорезям 19 в которой они удерживаются при помощи жухах 7 и 8 и удерживаться пружин- прижимной пластинки 5 и могут, как ными шпонками 13 (фиг. 5). Упомяуказано в основном изобретении, пере- нутый выше шарнир для вращения ко жухов прибора изображен в разрезе на фиг. 4; кожухи 7 и 8 вращаются вокруг общей втулки 9, на которой они укрепляются зажимным кольцом 10. Для более плавного вращения частей 7 и 8 прибора вокруг втулки 9, применена распорная втулка 11 с шайбами 12 между верхним и нижним основаниями втулки и стенками кожухов (фиг. 4).Лучи от предмета, проходя через крайние призмы 1 а и 1 а, попадают на призмы 1 в и 1 в и, отразившись вторично, попадают в глаз наблюдателя.Описанный прибор применим при изучении ординарных аэроснимков (одновременно) с картой или планом того же участника, независимо от масштаба последних, и имеет целью также заменить действие трансформаторной призмы Вервиля. Затем, при сопоставлении помощью этого прибора снимков одного и того же участка позиции, снятых в разное время, хотя бы с разных высот, может быть определена, при установлении разницы в них, тенденция противника к тому или иному направлению работ, например, окопных или других подготовительных операций. и в вдм вт из о в витания,1. Видоизменение прибора для получения стереоскопических впечатлений от двух изображений различного масштаба описанного в патенте Мо 26, отличающееся тем, что вместо отдельно поворачивающихся вокруг своих вертикальных осей призм (1,4) сами кожухи с заключающимися в них призмами снабжены, для поворачивания на нужный угол, шарнирным соединением, а окуляры с принадлежащими к ним призмами монтированы подвижно, с целью приведения каждого изображения в поле зрения соответствующего глаза (фиг.1 - 4),2, При указанном в и, 1 приспособлении применение линейки 14 с нанесенными на ней делениями, служащей для установки обьективных призм 1 а (фиг. 1), К доиолнительнаму пдтентуАХ КАУФМАНА.у,г
