Конвертор с параметрическим регулированиемвыходного hanpfijiehilr

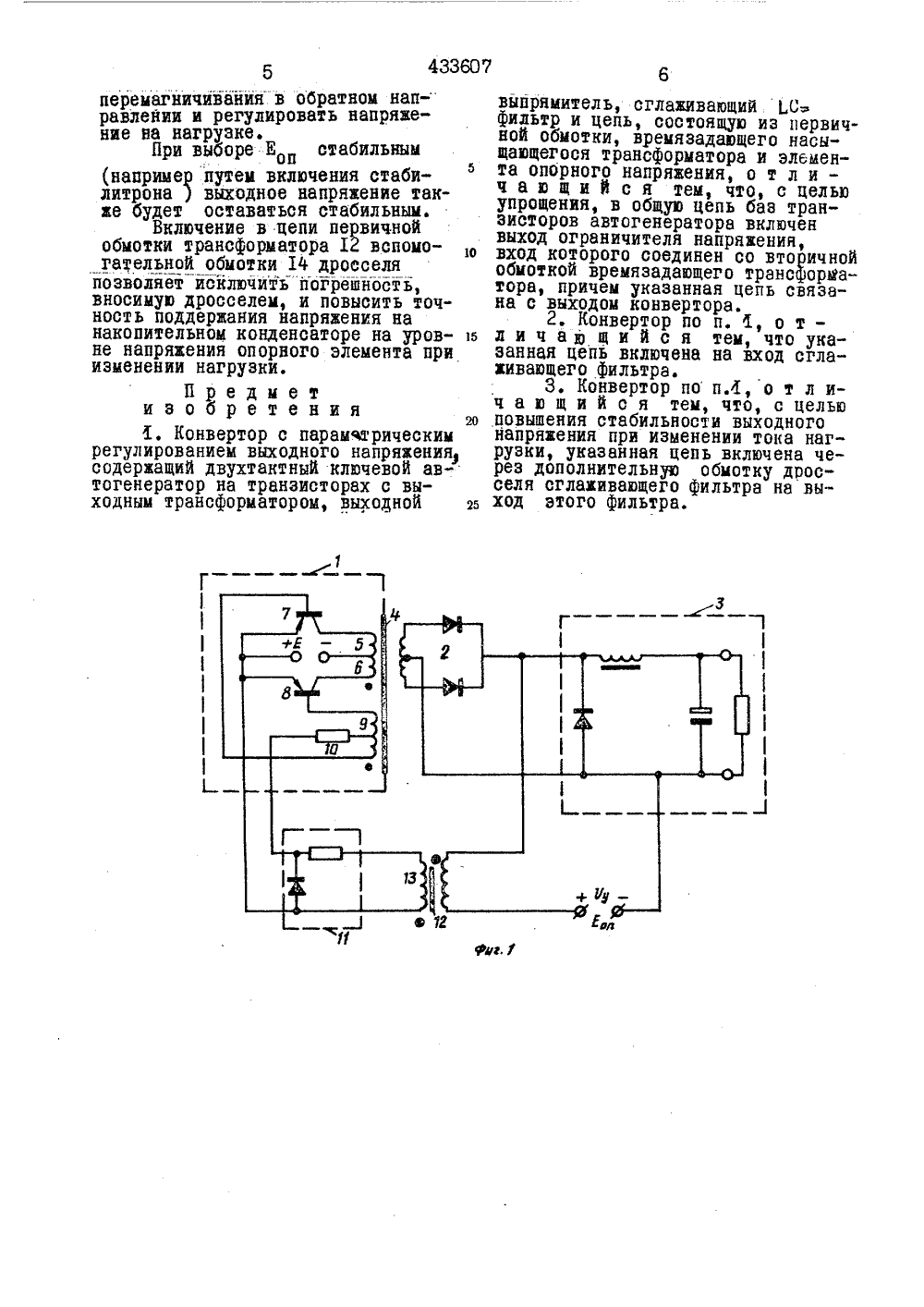

ОП ИСАНИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЙУВЯЬСВУ Союз Советских С оцналистицеских Республик(51 М Кй.Н 02 ттт 3/32 Н 02 р %3/46 ударственнын намнтетвета Мнннстрав СССРо делам нзоаретеннйн аткрытнй. Васильев и Е.Г, Орло Заявител 4) КОНВЕРТОР С ПАРАМЕТРИЧЕСКИМ РЕГУЛИРОВАНИЕМ ВЫХОДНОГО НАПРЯЖЕНИЯ гИзобретение относится к области преобразовательной техники и может быть использовано для источников вторичного электропитания. Транзисторные конверторы с параметрической стабилиэациеи выходного напряжения с помощью времязадающего насыщающегося трасформатора обычно используют отдельный задающий генератор стабильной частоты, что усложняет устройство.Для упрощения предлагается в общую базовую цепь транзисторов автогенератора конвертора включить диодный ограничитель напряжения, питаемый от вторичной обмотки времязадающего трансформатора, первичная обмотка которого через элемент опорного напряжения соединена с сглаживающим фильтром конвертора.Кроме того, предлагается улучшить стабильность выходного напряжения предлагаемого устройства при изменении нагрузки; для чего в цепь первичной обмотки укаэанного трансформатора включена вспомогательная обмотка дросселя сглаживающего фильтра.На фиг. 1 изображена схемапредлагаемого устройства,;.нафиг. 2 - временные диаграммы напряжений.На схеме (см. фиг, 1)1 -двухтактный автогейератор; 2- о выпрямитель; 3 - нагрузка; 4 -выходной трансформатор; 5 и б левая и правая первичные полуобмотки выходного трансформатора;7 и 8 - транзисторы автогенератора; 9 - обмотка обратной связиавтогенератора; 10 - ограничительный резистор; Ы - диодныйограничитель; 12 - времяэадающийтрансформатор; 13 - вторичная ообмотка воемязадающего трансформатора; 14 - вспомогательная обмотка дросселя сглаживающегофильтра.Ра фиг, 2: а - диаграмманапряжения на обмотках переключающего трансформатора; б и в - ди 1 аграммы напряжения на переходахколлектор - эмиттер транзисторов7 и й соответственно; г - напряжение на нагрузке.Устройство содер;кит двухтактный автогенерато 1 с трансформаторной обратной связью,выпрямитель 2 и нагрузку 3 (сосглаживающим С=-фильтром). В одно плечо автогенератора 1 включейы 11 ервйчная полуобмотка 5 силового трансформатора 4 и транзистор 7, в другое - первичная полуобмотка 6 и последовательно с неИвключенный транзистор й. Между базами транзисторов 7,8 включена обмотка обратной связй 9. 3 совмещенном участке базовых цепеИ транзисторов между промежуточным выволом обмотки обратной связи и объединенными эмиттерами транзисторовчерез ограничительный резистор 10включен выход диодного ограничителя 11. На входе ограничителявключена вторичная обмотка 13трансформатора 12, первичная обмотка которого через элемент упявляющего (опорного) напряженияподключена к сглаживающемуопфильтру,Таким образом, в устройствеимеется двойная положительная индуотт 11 д ная обратная связь: черезобмотку 9 силового трансформатораи через переключающии транс(,орма 1 ор 12 и диодный ограничитель И.В результате в схеме осуществленчетырехзтапный автогенераторныИрежим работыНа первом этапе, например,открыт транзистор 7. Транзистор йпри этом закрыт. К первичной обмотке 5 подключено напряжение иеточника питания Е, которое транс 4 ормируется во вторичную обмоткуи обмотку 9, Полярность напряженияна обмотке 9 для транзистора 7 открывающая, для транзистора 8 -закрывающая, Под действием напряжения на вторичных обмотках открыто одно из плеч выпрямителя 2и к первичной обмотке трансформатора 12 приложено напряжениеЕ . Полярность напряжения напивторичной обмотке трансформатоРа12 такова, что ток, протекающийпо цепи: вторичная обмотка 13трансформатора 12, резистор и диодограничителя 11, йоддерживает диодограничителя в открытом состоянии,а на базово:эмиттерные переходытРанзисторов 7,8 через резистор10 и обмотку 9 поступоет сигналоткрывающей полярности, Так как5 напряжение на обмотке 9 больше, чем напряжение на открытом переходе ограничителя и, то суммарное напряжение в цепи базы транзистора 8 имеет закрывающую полярность и поэтому этот транзистор поддерживается в закрытом состоянии.Окончание первого этапа происходит, когда трансформатор 12 насыщается. В это время напряжение на его вторичной обмотке изменяется скачкообразно по величине и направлению, диод ограничителя П закрывается, и разрывается базовая цепь трайзистора 7,. В этот момент ток дросселя нагрузки 3 начинает протекать через диод на входе сглаживающего фильтра, и возникающая в момент отключейия обмотки 5 э,д.с. будет приложена через другое плечо выпрямителя к малому сопротивлению диода, установленного на входе сглаживающего фильтра, Поэтому энергия,запасенная в магнитном поле трансформатора 4, будет через его вторичную обмотку отдаваться медленно, так что этот процесс за времявторого такта не завершится. Всеэто время напряжение на обмоткахтрансформатора 12 будет иметь полярность обратную, чем на первомэтапе. Диод огранйчителя И. будетзакрыт, и напряжение на обмотке12 будет приложено через резистор10, резистор ограничителя и обмотку 9 к переходам база - эмиттертранзисторов в закрывающей полярности. Транзисторы 7,8 будут устойчиво закрыты.Окончание второго этапа происходит, когда трансформатор 12 д насыщается в направлении, противоположном, чем на первом этапе.При этом вйовь скачкообразно изменяются по величине и полярностинапряжения на его обмотках и становятся такими же, как и при первом этапе. Вновь открывается диод ограничителя И и создаетсяпуть для ротекания тока в базовой цепи теперь уже транзистора й, 55 так как на обмотке 9 тразистора 7наводится э,д.с, обратной полярности по отношенйю к первому этапу. Затем процессы повторяются.Подмагничивая обмотку 13 переключающего трансформатора 12сигналом рассогласования по выходному напряжению., можно .изменятьвремя насыщении его в прямом направлении относительно времени его4336075перемагничивания в обратном направлении и регулировать напряжение на нагрузке.При выборе Ео стабильным (например путем включения стабилитрона 3 выходное напряжение также будет оставаться стабильным.Включение в цепи первичной обмотки трансформатора 12 всномо- гательноИ обмотки 1 Ф дросселя позволяет йсключить погрещность, вносимую дросселем, и повысить точность поддержания йапряжения на накопительном конденсаторе на уров не напряжения опорного элемента при изменении нагрузки.П р е д м е тизобретения1. Конвертор с парам ерическим регулированием выходного напряжения, содержащий двухтактный ключевой автогенератор на транзисторах с выходным трансформатором, выходноИ и 6выпрямитель, сглаживающий ЬС фильтр и цейь, состоящую из первичной обмотки, времязадающего иасыщающегося трансформатора и элемента опорного напряжения, о т л и - ч а ю щ и И с я тем, что, с целью упрощения, в общую цепь баз транзисторов автогенератора включен выход ограничителя напряжения, вход которого соединен со втооичноИ обмоткоИ времязадающего трансформатора, причем указанная цепь связана с выходом конвертора.2. Конвертор по и. 1, о т - л и ч а ю щ и И с я тем, что указанная цепь включена на вход сглаживающего фильтра.3. Конвертор по пЛ, о т л ич а ю щ и И с я тем, что, с целью повышения стабильности выходного напряжения при изменении тона нагрузки, указанная цепь включена через дополнительную обмотку дросселя сглаживающего фильтра на выход этого фильтра.433607 виаеяь фи ор П. Старцева аь ор т, Яац 36 б 6 Л Изл. Я 1 1 олннсно:ССР Ларсаниноо ьомнте ио ислам изобргтениь" Москва, 11 Л)35, Рауш 24 11 атен Мосина, Г 51, Г 1 и и(иоисиан ииб и Й и 1) и из 7 Ы 111111111111 Я Корре Н.Сенива
