Уплотняющее устройство печи1, •тгl5 v i i 1″i1р; лцг. и-; птпч ivulj. 4 v. ijlt; i-i а uu i
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

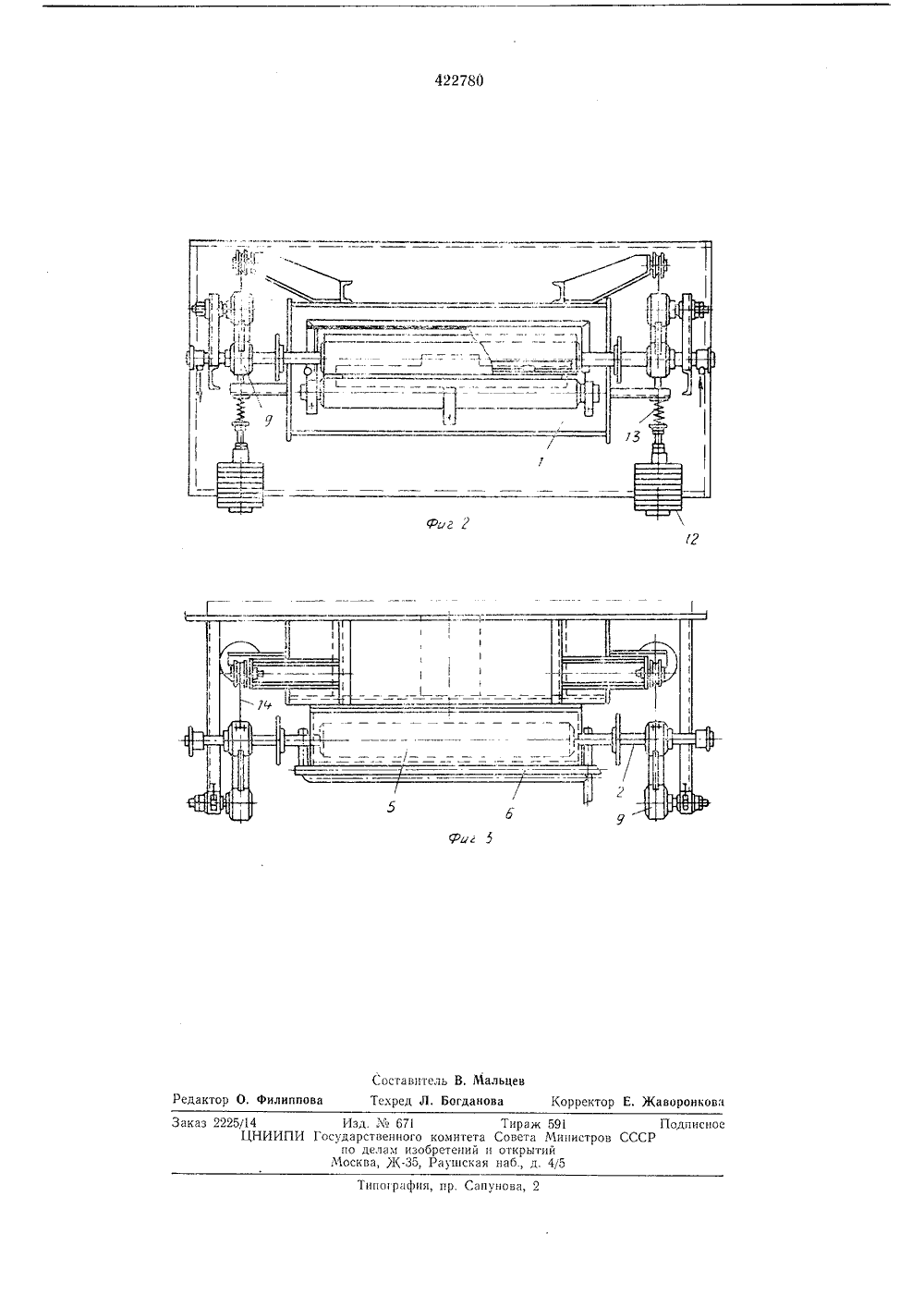

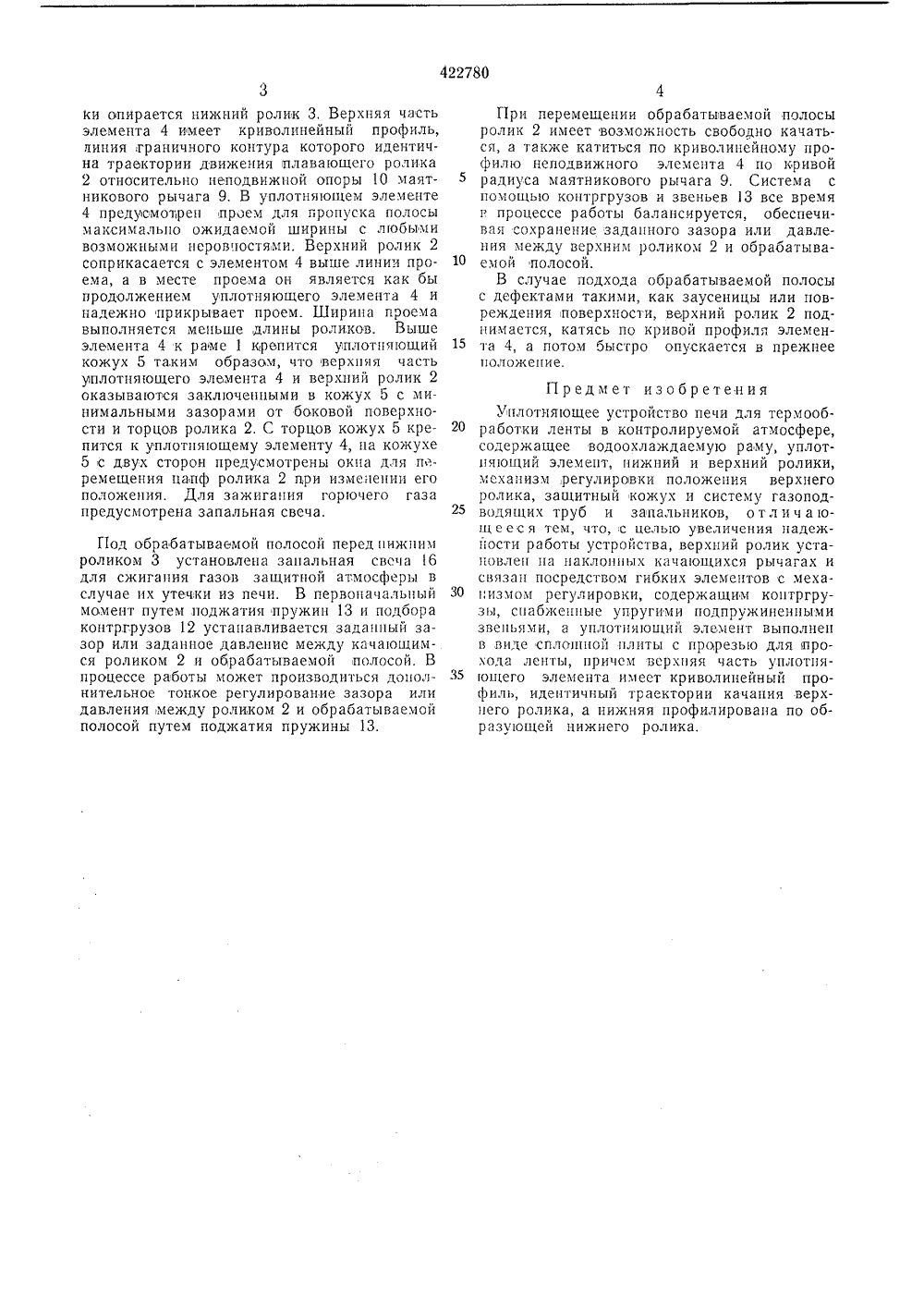

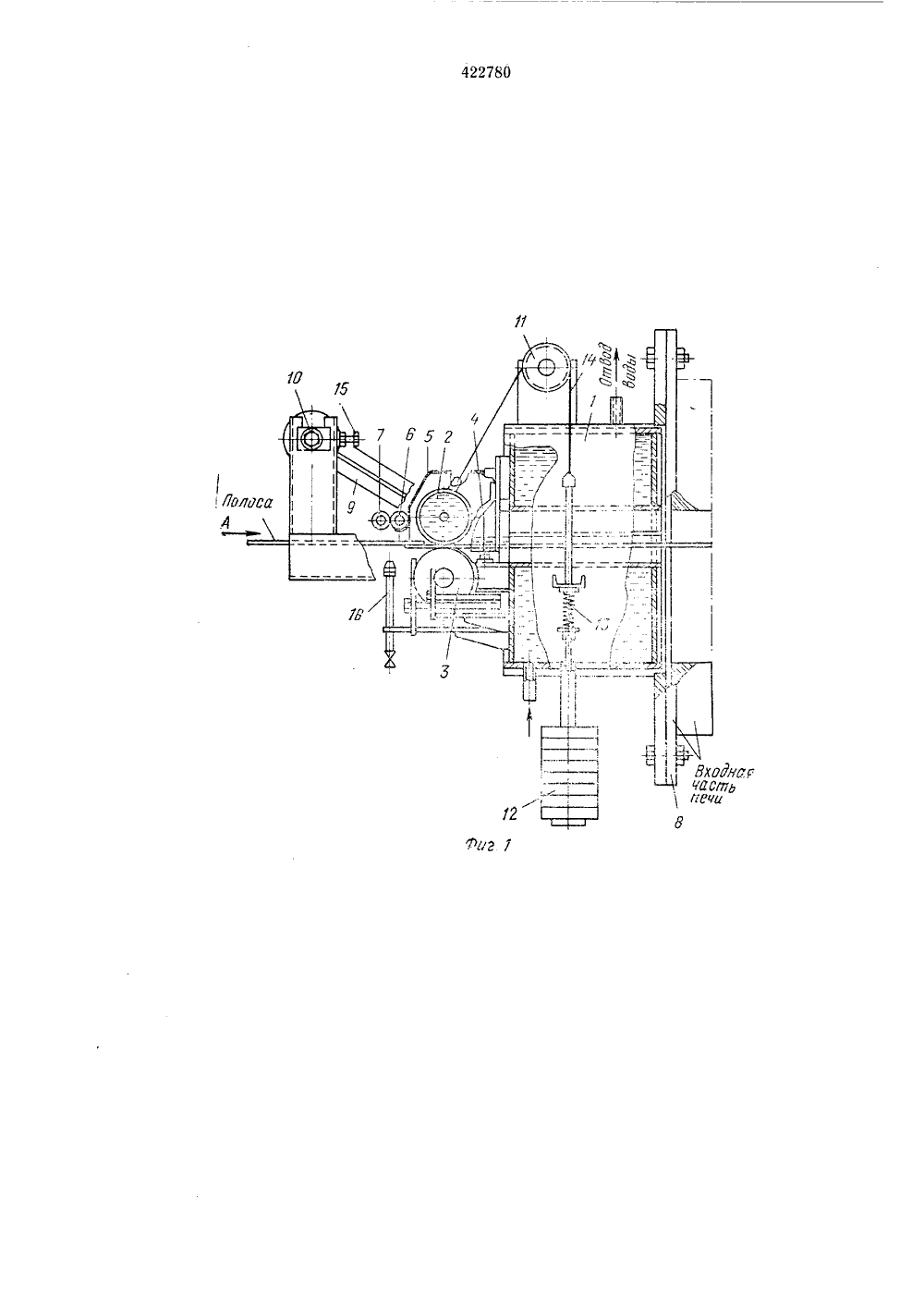

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл. С 21 д 9/О рисоединением заявкиГосударственный комитет Совета Министров СССР по делам иэооретений(72) Авторы изобретения А. А. Жданов, В, А. Коханов, А. М. Айдинов, Е,А. А. Чуба, В, Н. Завьялов и В, А. Клевч го-восточное производственно-техническое предпри аладке и проектированию энергетических установчерной металлургии Л, Игновенко,шкин(71) Заявител тие по ремонту к предприятий гК Р ЩЕЕ УСТРОЙСТВО ПЕЧИ(54) УПЛО механизмам проаботки ленты, устройство печи в контролируемой водоохлаждаемую 5 , нижний и верхровки положения кожух и систему льников. Однако экая надежность 10 ющая качественПредлагаемое устроиство отличается тем, что верхний ролик установлен на наклонных 15 качающихся рычагах и связан посредством гибких элементов с механизмом регулировки, содержащим контргрузы, снабженные упругими подпружиненными звеньями, а уплотняющий элемент выполнен в виде сплошной пли ты с прорезью для прохода ленты, причем верхняя часть уплотняющего элемента имеет криволинейный профиль, идентичный траектории качания верхнего ролика, а нижняя профилирована по образующей нижнего, ролика. 2 Это увеличивает надежность работы устройства.На фиг.пый разрепа фиг. 3 1 изображено устроиство, поперечз; на фиг, 2 - то же, вид спереди: - то же, вид в плане, 3 Изобретение относится ктяжных печей для термообрИзвестно уплотняющеедля термообработки лентыатмосфере, содержащеераму, уплотняющий элеменний ролики, механизм регулверхнего ролика, защитныйгазоотводящих труб и запаотмечается сложность и нконструкции, не обеспечиваного уплотнения. Устройство состоит из водоохлаждаем ой рамы 1, верхнего подвижного (качающегося) ролика 2, нижнего неподвижного ролика 3, уплотняющего элемента 4, уплотняющего кожуха 5 и коллектора с труокой 6 для подачи инертного газа и трубкой 7 для подачи горючего газа, 1-ама 1 крепится к входному шлюзу 8,протяжкой печи, Нижний ролик 3 крепится к водоохлаждаемой раме 1. Каждая цапфа верхнего ролика прикреплена на самоустанавливающихся подшипниках к маятниковому рычагу 9, ось которого расположена под углом к плоскости обрабатываемой полосы. Вторые концы маятниковых рычагов с по. мощью плавающих самоустанавл ива ющихся подшипников смонтированы на неподвижных опорах 10. Одновременно цапфы верхнего ролика 2 через рычаги 9 соединены через блоки 11 с коптргрузами 12 и упругими пружинными звеньями 13 гибкими элементами 14. Блоки 11 и пружинные звенья 13 кронштейнами закреплены на раме 1.Параллельность между верхним 2 и нижним 3 роликами достигается за счет самоустанавливающихся подшипников в опорах, пружин 13 и контргрузов 12, а также при помощи регулировочных болтов 15 в неподвижных опорах 10 рычагов 9.К водоохлаждаемой раме 1 жестко крепит. ся элемент 4, на который снизу через прокладки опирается нижний ролик 3. Верхняя часть элемента 4 имеет криволинейный профиль, линия, граничного контура которого идентична траектории движения плавающего ролика 2 относительно неподвижной опоры 10 маятникового рычага 9. В уплотняющем элементе 4 предусмотрен проем для пропуска полосы максимально ожидаемой ширины с любыми возможными неровностями. Верхний ролик 2 соприкасается с элементом 4 выше линии проема, а в месте проема он является как бы продолжением уплотняющего элемента 4 и надежно прикрывает проем. Ширина проема выполняется меньше, длины роликов. Выше элемента 4 к раме 1 крепится уплотняющий кожух 5 таким образом, что верхняя часть уплотняющего элемента 4 и верхний ролик 2 оказываются заключенными в кожух 5 с минимальными зазорами от боковой поверхности и торцов ролика 2, С торцов кожух 5 крепится к уплотняющему элементу 4, на кожухе 5 с двух сторон предусмотрены окна для перемещения цапф ролика 2 при изме енин его положения. Для зажигания горючего газа предусмотрена запальная свеча. Под обрабатываемой полосой перед нижним роликом 3 установлена запальная свеча 6 для сжигания газов защитной атмосферы в случае их утечки из печи. В первоначальный момент путем поджатия пружин 13 и подбора контргрузов 12 устанавливается заданный зазор или заданное давление между качающимся роликом 2 и обрабатываемой полосой. В процессе работы может производиться дополнительное тонкое регулирование зазора или давления между роликом 2 и обрабатываемой полосой путем поджатия пружины 13. При перемещении обрабатываемой полосыролик 2 имеет возможность свободно качаться, а также катиться по криволинейному профилю неподвижного элемента 4 по кривой радиуса маятникового рычага 9. Система с помощью коптргрузов и звеньев 13 все время в процессе работы балансируется, обеспечивая сохранение заданного зазора или давления между верхним роликом 2 и обрабатыва емои полосои.В случае подхода обрабатываемой полосыс дефектами такими, как заусеницы или повреждения поверхности, верхний ролик 2 поднимается, катясь по кривой профиля элемен та 4, а потом быстро опускается в прежнееположение,Предмет изобретенияУплотняющее устройство печи для тсрмооб 20 работки ленты в контролируемой атмосфере,содержащее водоохлаждаемую раму, уплотпяющий элемент, нижний и верхний ролики,механизм регулировки положения верхнегоролика, защитный кожух и систему газопод 2 водящих труб и запальников, о т л и ч а ющ е е с я тем, что, с целью увеличения падежйости работы устройства, верхний ролик установлен на наклонных качающихся рычагах исвязан посредством гибких элементов с мехаЗО п измом регулировки, содержащим контргрузы, снабженные упругими подпружиненнымизвеньями, а уплотняющий элемент выполненв .виде сплопшой плиты с прорезью для нрохода ленты, причем верхняя часть уплотняЗ 5 ющего элемента имеет криволинейный профиль, идентичный траектории качания верхнего ролика, а нижняя профилирована по образующей нижнего ролика, 422780-Д е акт илиппова Заказ 2225/14 Изд. М 671 ЦНИИПИ Государственного по делам изо Москва, )К, ПодписноеССР Тираж 59комитета Совета Министровбретений и открытийРаушская наб., д, 4/5 погра ия, пр. Сапунова, 2 Составитель В, МальцевТекред Л. Богданова Корректор Е. Жаворонкова
СмотретьЗаявка
1797832, 16.06.1972
А. А. Жданов, В. А. Коханов, А. М. Айдинов, Е. Л. Игновенко, А. А. Чуба, В. Н. Завь лов, В. А. Клевчишкин, Юго восточное производственно техническое предпри тие ремонту, наладке, проектированию энергетических установок предпри тий, черной металлургии
МПК / Метки
Метки: 1"i1р, ij•lt, ivulj, лцг, печи1, птпч, уплотняющее, •тгl5
Опубликовано: 05.04.1974
