Агрегат для дублирования лентб п т 5fhn-l “; -• v; r: vrt: фьад c-. v-rjtiue i

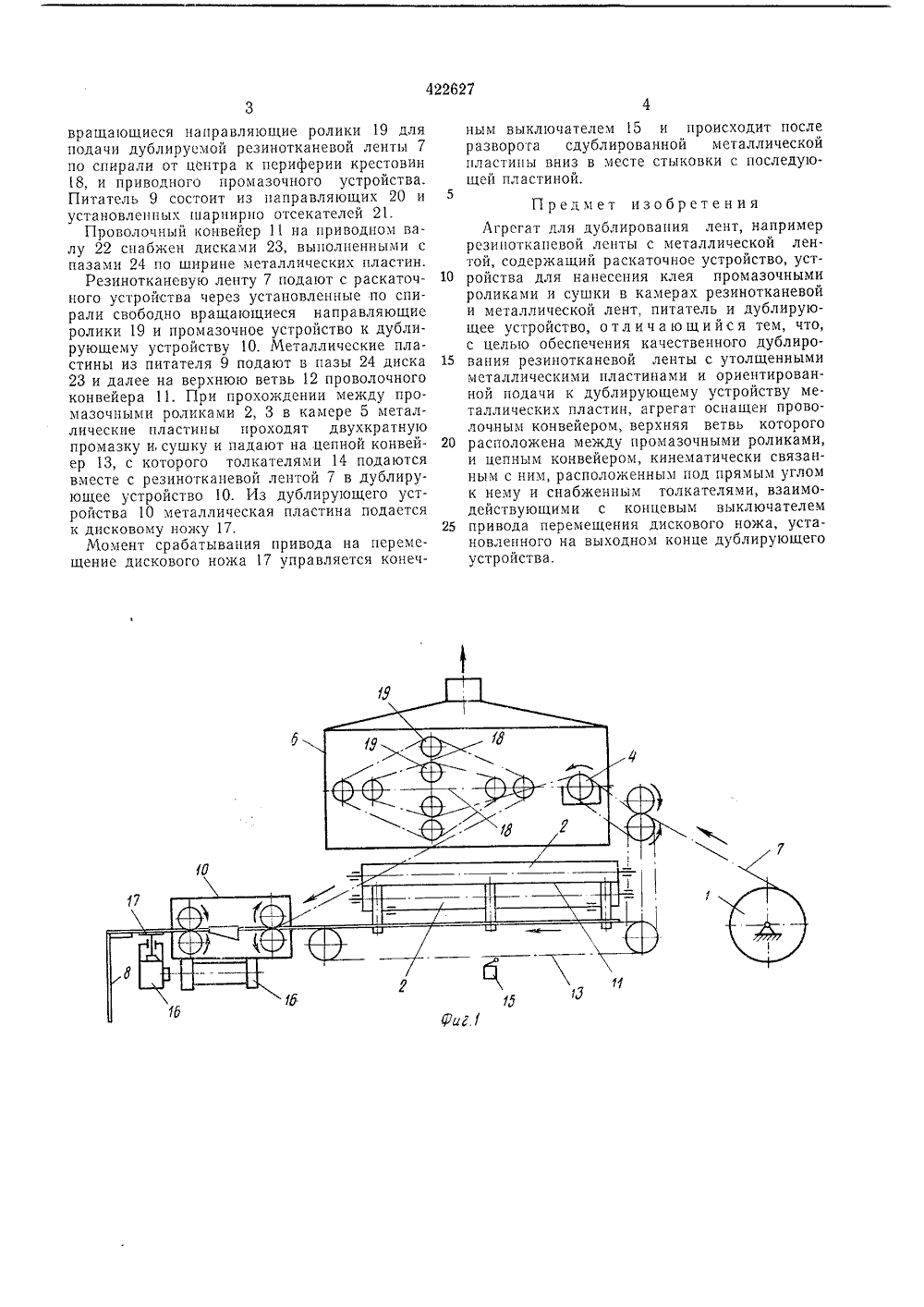

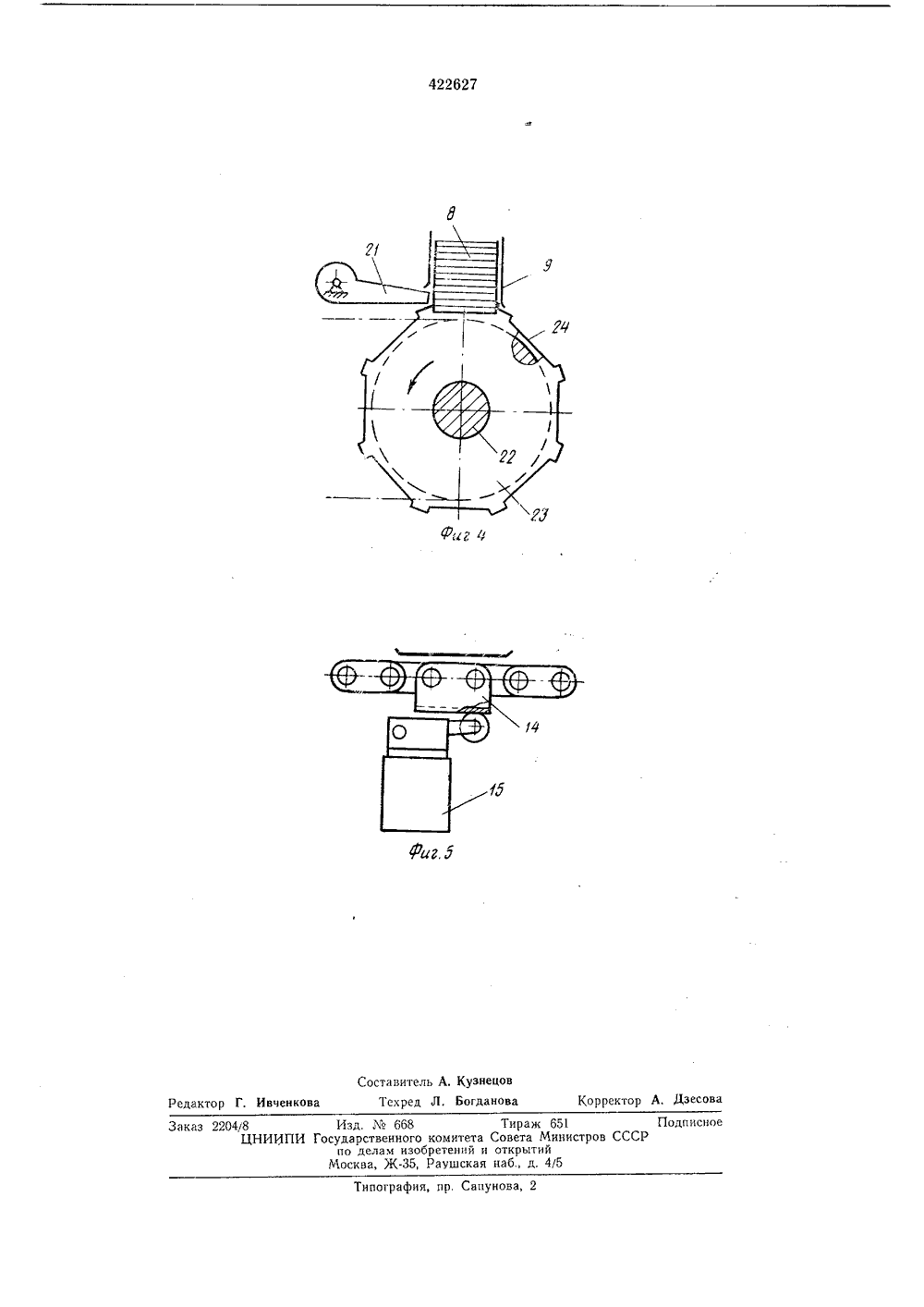

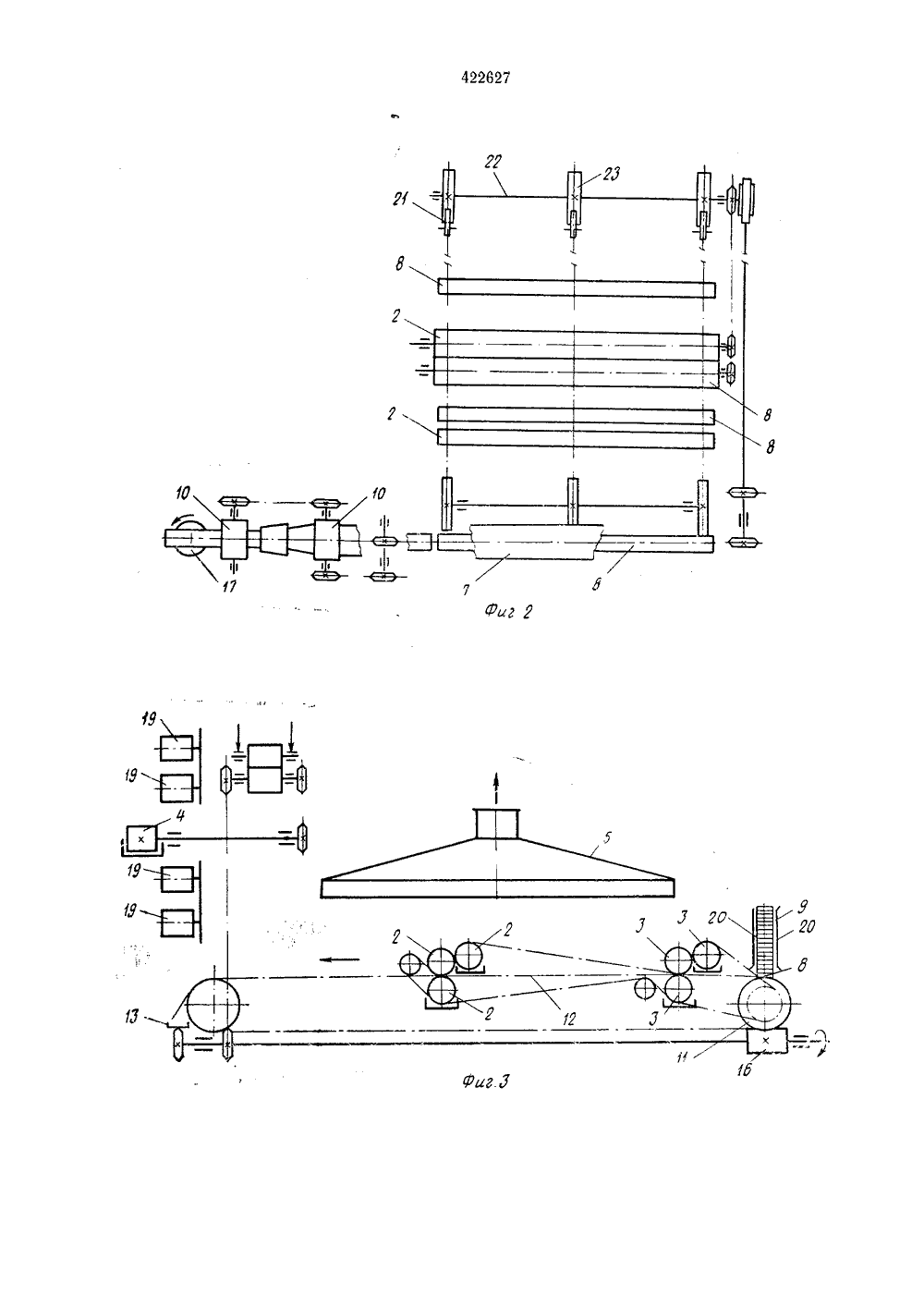

п 11 422622 ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республик) М Кл В 29 Ь 906В 32 Ь 15/06 оаударствеиный комитетСовета Министров СССРоа делам изоаретеиийи открытий 5.04.74, Бюллетень13 бл икова та опубликования описания 03.0 72) Авторы изобретени адорожный. И. Шварц, О. Е. Збарский Московский завод Каучу(54) АГРЕГАТ Д связанным с ппм, расположенным под прямым углом к нему и снабженным толкателями, взаимодействующими с концсвым выключателем привода перемещения дискового ножа, установ ленного на выходном конце дублирующегомстройства.На фпг. 1 изображен предлагаемый агрегат, вид сбоку; па фпг. 2 - то же, внд в плане; на фиг. 3 - то же, общий вид; па фиг. 4 - 10 питатсль; на фпг. 5 - толкатель с концевымвыключателем.Агрегат содержит раскаточное устройство 1,устронства для нанесения клея промазочными роликами 2, 3, 4 и сушки в камерах 5, 6 ре зиноткансвой и металлической лент 7, 8, питатель 9 и дублирующее устройство 10. Агрегат оснащен проволочным конвейером 11, верхняя веты, 2 которого расположена между промазочнымп роликами 2, 3 и цепным 20 конвейером 13, кппсматически связанным спроволочным конвейером 11, расположенным под прямым углом к последнему и снабженным толкатслямп 14, взаимодействующими с концевым выключателем 15 привода 16 пере мсщения дискового ножа 17, установленногона выходном конце дублирующего устройства 10. Устройство для нанесения клея и сушки резиноткансвой ленты 7 выполнено в виде крестовин 18, установленных вертикально и 30 несущих копсольпо установленные и свободно Изобретение относится к оборудованию заводов резинотехнической промышленности, в частности к агрегатам для дублирования резинотканевой ленты с металлическими пластинами при изготовлении заготовок уплотнителей подвижных стекол автомобилей.Известны агрегаты для дублирования лент, например резинотканевой ленты с металлической лентой, содержащие раскаточное устройство, устройства для нанесения клея промазочными роликами и сушки в камерах рсзинотканевой и металлических лент, питатель и дублирующее устройство. Известные агрсгаты рассчитаны на промазку и сушку металлических гибких лент, перемещаемых по спирали на свободно вращающихся роликах, установленных на крестовине, что не обеспечивает качественного дублирования резиноткансвой ленты с утолщенными металлическими пластинами и ориентированной подачи их на дублирующее устройство.Цель изобретения - качественное дублирование резинотканевой ленты с утолщенными металлическими пластинами и ориентированная подача пластин к дублирующему устройству.Для этого предлагаемый агрегат оснащен проволочным конвейером, верхняя ветвь которого расположена между промазочными роликами, и цепным конвейером, кинсматичсски 153) УДК 678.059.5.06:621вращающиеся направляющие ролики 19 для подачи дублируемой резинотканевой ленты 7 по спирали от центра к периферии крестовин 18, и приводного промазочного устройства, Питатель 9 состоит из направляющих 20 и установленных шарнирно отсекателей 21.Проволочный конвейер 11 на приводном валу 22 снабжен дисками 23, выполненными с пазами 24 по ширине металлических пластин.Резинотканевую ленту 7 подают с раскаточного устройства через установленные по спирали свободно вращающиеся направляющие ролики 19 и промазочное устройство к дублирующему устройству 10. Металлические пластины из питателя 9 подают в пазы 24 диска 23 и далее на верхнюю ветвь 12 проволочного конвейера 11. При прохождении между промазочными роликами 2, 3 в камере 5 металлические пластины проходят двухкратную промазку и, сушку и падают на цепной конвейер 13, с которого толкателями 14 подаются вместе с резиноткапевой лентой 7 в дублирующее устройство 10. Из дублирующего устройства 10 металлическая пластина подается к дисковому ножу 17.Момент срабатывания привода на перемещение дискового ножа 17 управляется конечным выключателем 15 и происходит после разворота сдублированной металлической пластины вниз в месте стыковки с последующей пластиной.5Предмет изобретенияАгрегат для дублирования лент, напримеррезиноткапевой ленты с металлической лентой, содержащий раскаточное устройство, уст ройства для нанесения клея промазочнымироликами и сушки в камерах резинотканевой и металлической лент, питатель и дублирующее устройство, отличающийся тем, что, с целью обеспечения качественного дублиро вания резинотканевой ленты с утолщеннымиметаллическими пластинами и ориентированной подачи к дублирующему устройству металлических пластин, агрегат оснащен проволочным конвейером, верхняя ветвь которого 20 расположена между промазочными роликами,и цепным конвейером, кинематически связанным с ним, расположенным под прямым углом к нему и снабженным толкателями, взаимодействующими с концевым выключателем 25 привода перемещения дискового ножа, установленного на выходном конце дублирующего устройства.422627Фи;, 7Составитель А. КузнецовРедактор Г. Ивченкова Техред Л. Богданова Корректор А Дзесова Заказ 2204 у 8 Изд.668 Тираж 651 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
