Генератор синусоидальных колебаьпй

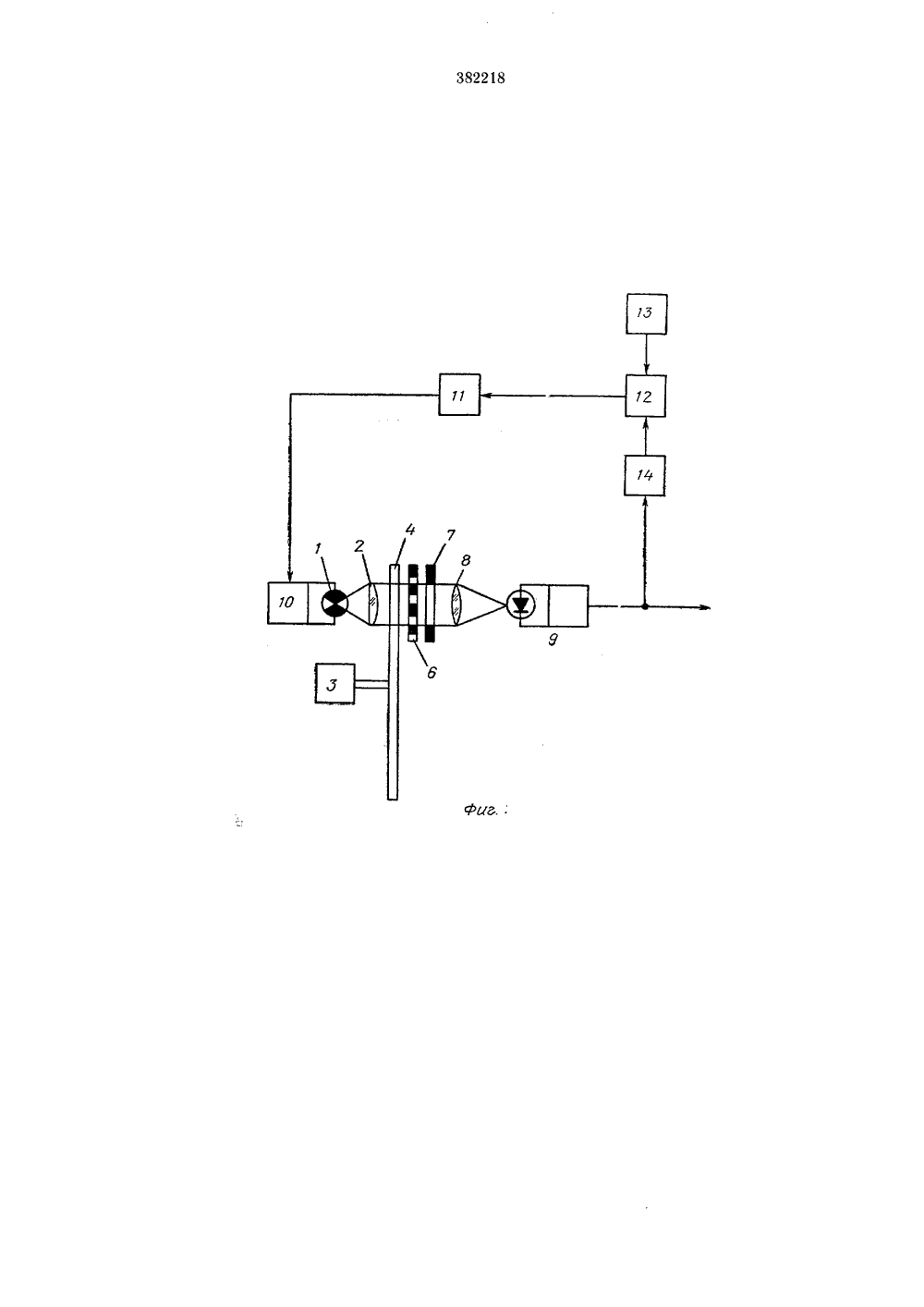

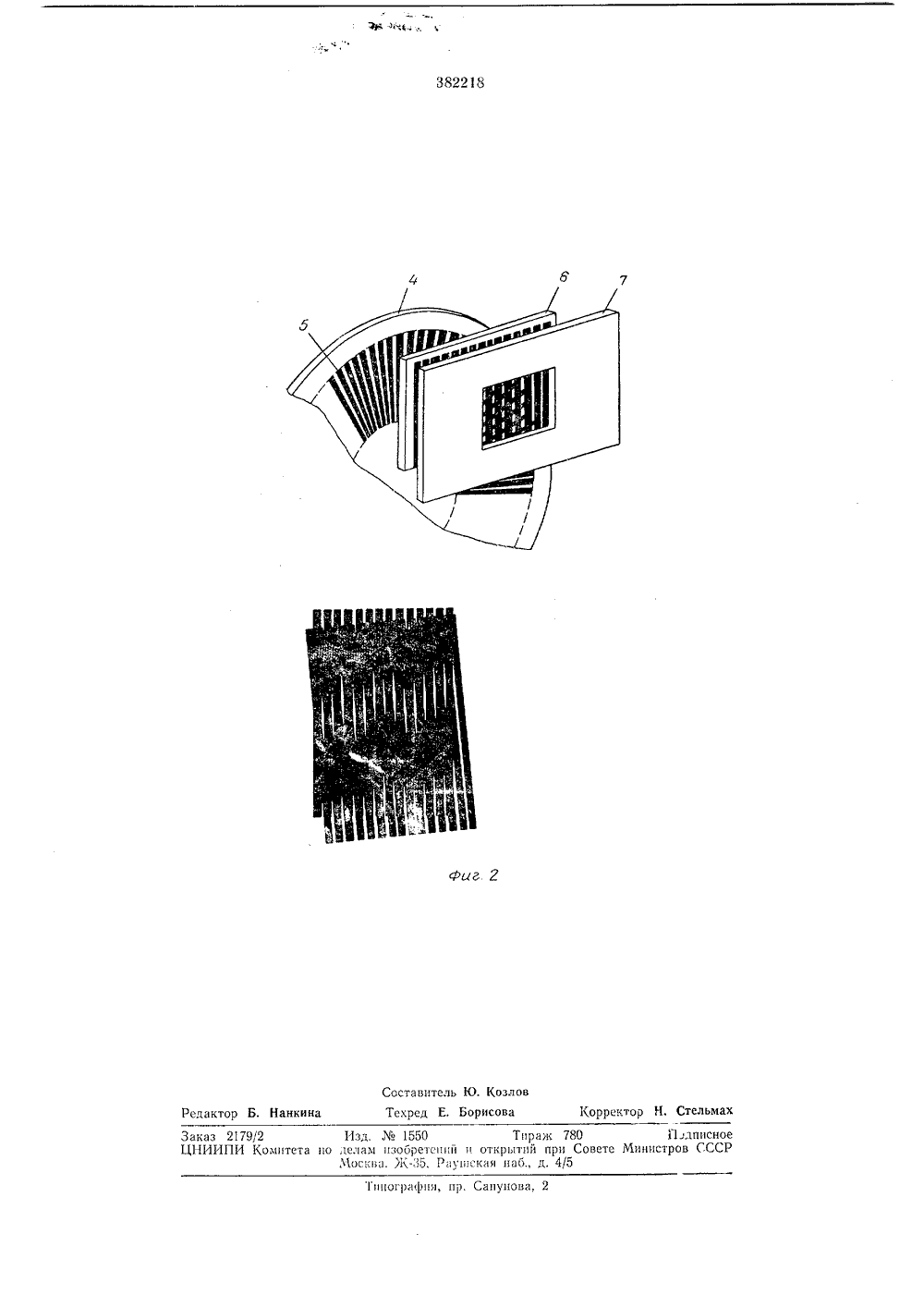

О Л И С А Н И)Е ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспубпик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства М Заявлено 16.111.1970 ( 1413809/18 Кл. Н ОЗЬ 17/00 Комитет по делам изобретений и открытийПрпорп) с ри Совете Министров СССРУД К 621.373.531.3 (088.8) убликовано 22 Л.1973. Бюллетень Ло 2 та опубликования описания 8 У 111.1973 Авторыпзобретеои, А, Габидулин и В. В. Драго осковс радиотехники, электроники и явтовтятики явит исти ЕРАТОР СИ НУСОИДАД ЕЙНЫХ 1(ОЛ ЕЬАН 11) рисоедпненпем заявки М Изобретение относится к области автоматики и вычислительной техники.Известны генераторы синусоидальных колебаний, содержащие установленные на оптической оси источник света, линзу, закрепленный 5 на оси синхронного двигателя диск с радиальной растровой решеткой, линсйную растровую решетку, прямоугольную диафрагму, сооирающую линзу и фотоприемник, а также сцст"- му стабилизации величины светового потока 10 источника света, состоящую из регулируемого блока питания, который соединен через усилитель, схему сравнения, подключсшую к источнику опорного напряжения, и детектор с выходом фотоприемника. 15Предложенное устройство отличается от известных тем, что в нем относительная ширина зрачков радиального растра решетки диска и растра линейной растровой решетки выполнена соответственно равной 1/2 и 1/3 от величц ны шага растров, ширина диафрагмы рава 1/5 от шага муаровых полос, а длина диафрагмы кратна величине шага растров.Это позволило уменьшить нелинейпыс искажения выходного напряжения, 25112 фиг, 1 приведена принципиальная схема генератора; на фиг. 2 - конструктивная схема.Генератор сипусоидальных колебаний содержит установленные на оптической оси источ нпк света 1, Входпуо линзу ), зякрсплснш 1 й па Осн сппх 1)оппого 1 внг 2 тс 51,) диск 4 с радиальной растровой рсшс",кой ), .ПпсПуО ра 1 ст)Ову 1 О рс 1 нстку б, п 1)нСк 1 00 решетки имеют Одпн 2 ков 11 Й 1 НЯГ н 001)ЗУ 10 т )1 УЯРОВОе полосоыос сонрко:1 нс, пря.ОТГОГьнуО диафрагму 7, сооцряюн 1 ую линзу 3фотопрпсмппк 9, я также спстс)у стабилизации Велцч 1 шы светового потока источника сыста , состоящую пз рсчулпрусмого блока питания 10, который сосдцнсп через усилитель 11, схему сравнспп 5 12), и)дк;101 снну 10 к истонику ОпорноГО няп 1)51 жсппл 13, н дстскт 01) 1-1 с Выходом ф)топрцлПика 9.,: ст 1)ОЙсты) работает следу Ощнм Оорязом.Источник светя 1 освсщяст муаровое растровое зыспо, состощсс нз диска 4 с радиальной растровой )лпстк)й 5 и лппсйпой раст)ОВОЙ 1)снсткп О. Прп Вр 31 цспин диска сВетО- ВОЙ пот 01. ПрсрьпСтс 51 с чясотОЙ, 1)ЯВПОЙ произведению числя 000 ротоы Вращения диска па число штрихов радиального растра, и, и)ОПД 51 пРЯъ 10 УГО,ьнт 10 Днаф 1)а 1 Г) / )Окснрустся ьа входном зрачке фотопрцсмнпка 9, ФОР:,;Я ВыходпОГО снг 1 ЯГ 12 фотонРпсмнн 1,Я зяВнспт от парамстров растров и прямоугольной диафрагмы. Прп вьборс ширины штрихов радиальноо растра, равной 1/2 от величины шага растра, п ширины штрихов линейного растра, р;В Ой 1/3 от величины шага растра, в3выходном напряжении фотоприемника 9 отсутствуют четные гармоники и гармоники, кратные трем. При выборе ширины диафрагмы, равной 1/5 от шага муаровых полос, и длины, кратной шагу растров, и размещении диафрагмы в плоскости муаровой картины длинной стороной параллельно муаровым полосам в выходном напряжении фотоприемника 9 будут отсутствовать гармоники, кратные пяти.Поскольку амплитуды гармоник устройства обратно пропорциональны номеру гармоники в кубе и в выходных колебаниях будут отсутствовать гармоники, кратные двум, трем и пяти, процент нелинейных искажений устройства ничтожно мал.Выходное напряжение фотоприемника 9 детектируется и поступает на вход схемы сравнения 12. Разность продетектированного и опорного напряжений усиливается усилителем 11 и поступает на вход регулируемого блока питания 10, в нагрузку которого включен источник света 1. Это приводит к изменению интенсивности излучения источника света до момента установления равенства сравниваемьх напряжений,Предмет изобретения Генератор синусоидальных колебаний, содержащий установленные на оптической оси 5 источник света, входную линзу, закрепленныйна оси синхронного двигателя диск с радиальной растровой решеткой, линейную растровую решетку, причем обе решетки имеют одинаковый шаг и образуют муаровое полосовое со пряжение, прямоугольную диафрагму, собирающую линзу и фотоприемник, а также систему стабилизации величины светового потока источника света, состоящую из регулируемого блока питания, который соединен через 15 усилитель, схему сравнения, подключенную кисточнику опорного напряжения, и детектор с выходом фотоприемника, отличающийся тем, что, с целью уменьшения нелинейных искажений выходного напряжения, в нем относи тельная ширина зрачков радиального растрарешетки диска и растра линейной растровой решетки выполнена соответственно равной 1/2 и 1/3 от величины шага растров, ширина диафрагмы равна 15 от шага муаровых полос, 25 а длина диафрагмы кратна величине шагарастров.382218 фиг 2 Составитель Ю. КозловТехред Е. Борисова Корректор Н. Стельмах Редактор Б, Нанкина 1 ипографии, пр. Сапунова, 2 Заказ 2179/2 Изд.1550 Тираж 780 П дписноеЦ 1.1 ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва. Ж, Рауновская наб., д, 4/5
