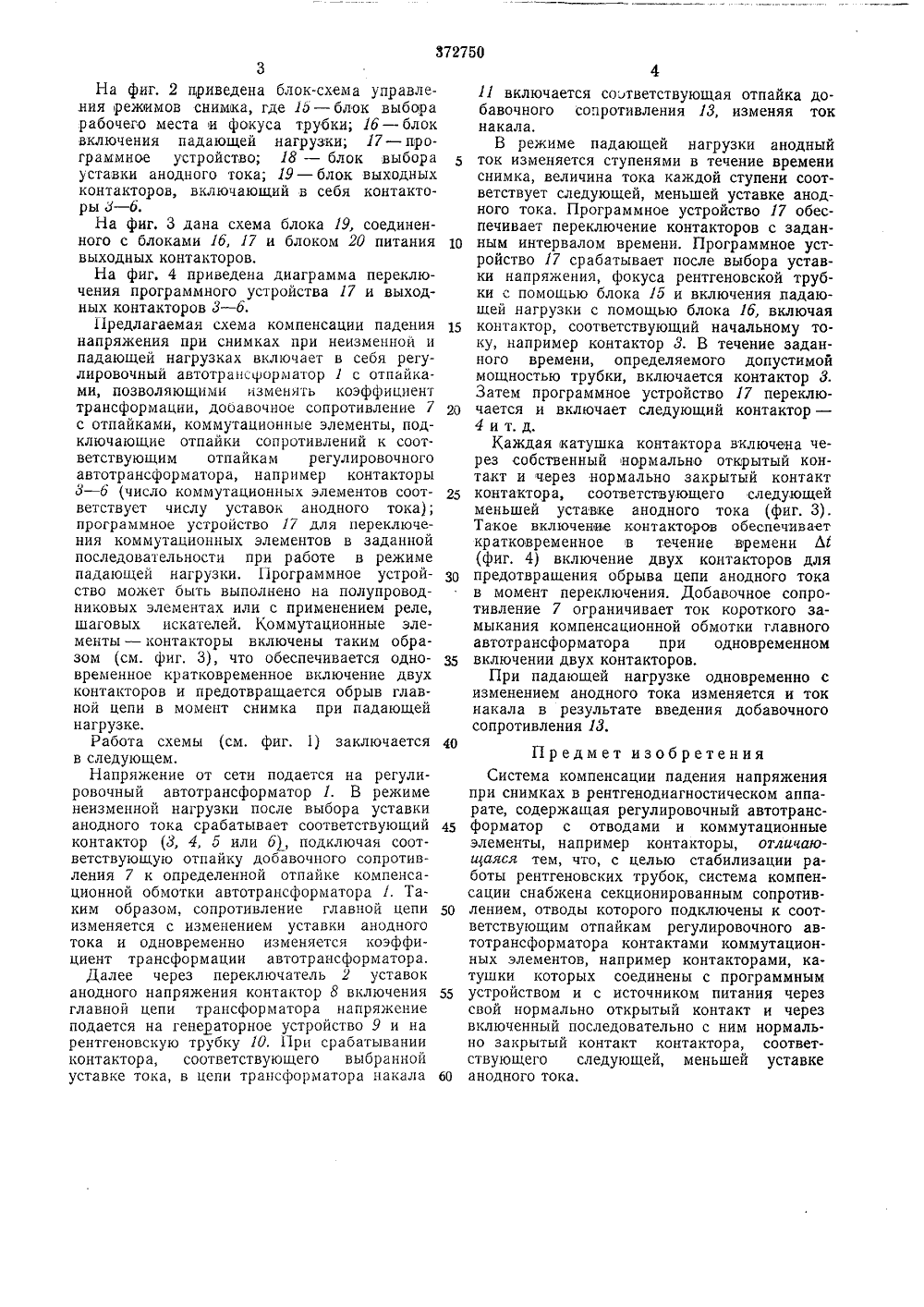

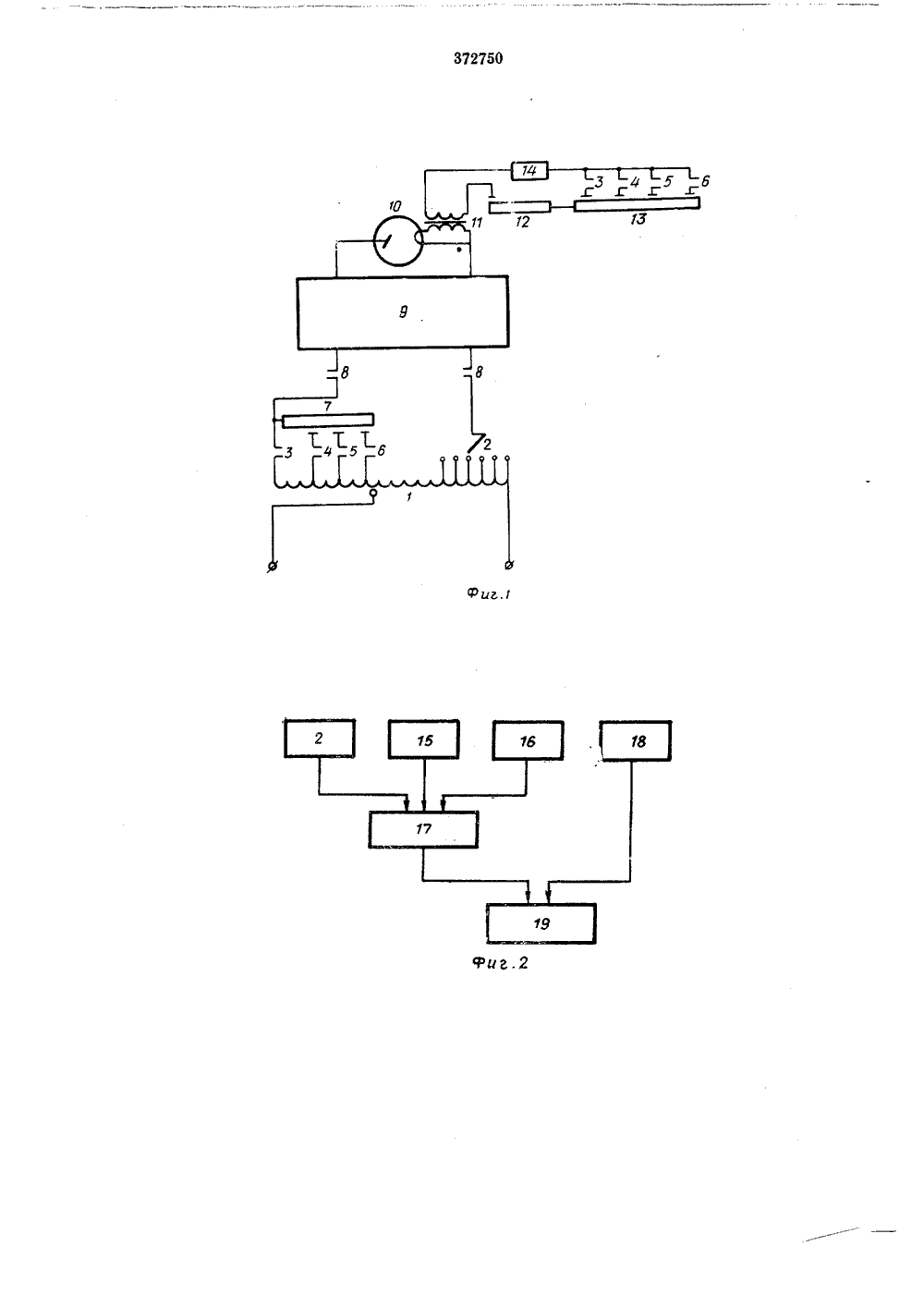

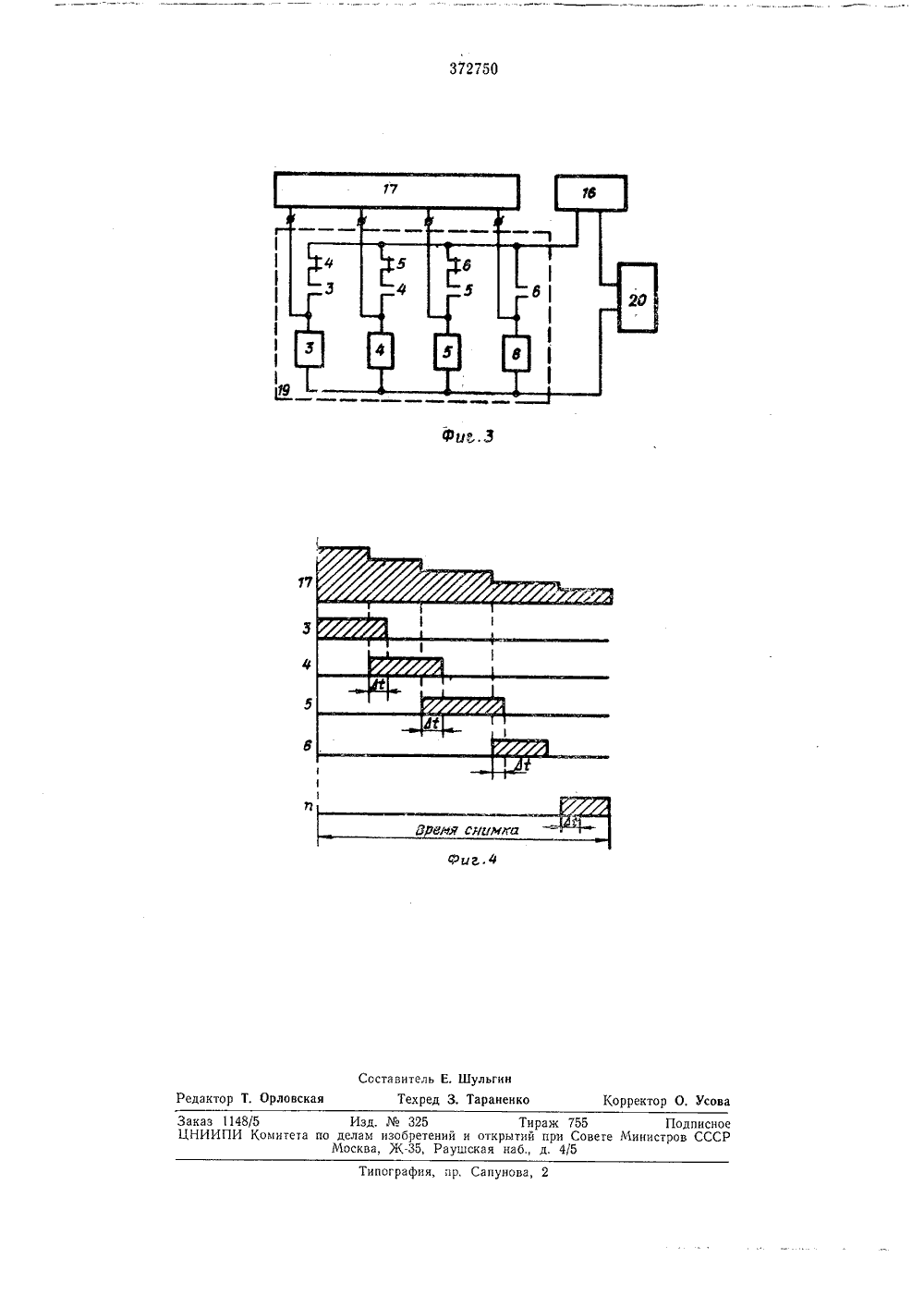

372750 О П И СА Н И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт, свиде ьстваЗаявлено 23,Х 11.1970 ( 04763/26-25 М. К 5 д 148 с присоединением заяв Номитвт,по двлаве изобретений и вткрытий при Совете Министров СССР. Н, Блинов, Б, Н. Таран, А, 3, Шварцман и Ипециальное конструкторское бюро рентгеновской. Шевейк ппаратур явитель СИСТЕМА КОМПЕНСАЦИИ ПАДЕНИЯ НАПРЯЖЕНИЯ РИ СНИМКАХ В РЕНТГЕНОДИАГНОСТИЧЕСКОМ АППАРАТИзобретение относится к системам стабилизации режима работы трубок рентгенодиагностических аппаратов.Известны аппараты, имеющие систему уставок с неизменными токами. При этом максимальная мощность, может быть получена только при наименьшей уставке анод- ного тока и при определенной уставке анод, - ного напряжения, Следовательно, сопротивление главной цепи аппарата соответствует только режиму максимального тока, Поскольку сопротивление главной цепи остается постоянным, то при меньших уставках анодного тока падение напряжения компенсируется изменением коэффициента трансформации регулировочного автотрансформатора. В таких аппаратах создаются неблагоприятные условия для работы ренгеновской трубки из-за малых сопротивлений главной цепи. Для улучшения эксплуатационных свойств аппаратов применяется режим падающей нагрузки, при котором максимальная мощность на трубке может быть получена только в начальный момент снимка. В ряде аппаратов с падающей нагрузкой компенсируется уменьшающееся в процессе снимка падение напряжения путем введения активного сопротивления в главную цепь аппарата по мере уменьшения мощности, Однако дополнительное сопротивление вводится только при падающеи нагрузке, а при работе с неизменными нагрузками система компенсации не соответствует предъявляемым требованиям.5 Целью изобретения является обеспечениестабильности режима работы ренгеновской трубки по мере уменьшения установленнои мощности снимка.Цель достигается благодаря тому, что си стема компенсации снабжена секционированным сопротивлением, отводы которого подключены к соответствующим отпайкам регулировочного автотрансформатора контактами коммутационплых элементов, катушки ко торых соединены с программным устройством и с источником питания.На фиг. 1 приведена упрощенная схемаодофазного рентгеновского аппарата с предлагаемой системой компенсации падения на пряжения, где 1 - главный регулировочныйавтотрансформатор; 2 - переключатель уставок анодного напряжения; 3 - б - коммутационные элементы, в данном случае контакторы; 7 - добавочное сопротивление; 8 - 25 коптактор включения цепи главного трансформатора; 9 - генераторное устройство;10 - рентгеновская трубка; 11 - трансформатор накала; 12, 18 - добавочные сопротивления в цепи трансформатора накала;30 14 - стабилизатор напряжения.3На фиг, 2 цриведена блок-схема управления режимов снимка, где 1 б - блок выбора рабочего места и фокуса трубки; 1 б - блок включения падающей нагрузки; 17 - программное устройство; 18 - блок выбора уставки анодного тока; 19 - блок выходных контакторов, включающий в себя контакторы д - б.На фиг, 3 дана схема блока 19, соединенного с блоками 1 б, 17 и блоком 20 питания выходных контакторов.На фиг, 4 приведена диаграмма переключения программного устройства 17 и выходных контакторов 3 - б.Предлагаемая схема компенсации падения напряжения при снимках при неизменной и падающей нагрузках включает в себя регулировочный автотрансрорматор 1 с отпайками, позволяющими изменять коэффициент трансформации, дооавочное сопротивление 7 с отпайками, коммутационные элементы, подключающие отпайки сопротивлений к соответствующим отпайкам регулировочного автотрансформатора, например контакторы 3 - б (число коммутационных элементов соответствует числу уставок анодного тока); программное устройство 17 для переключения коммутационных элементов в заданной последовательности при работе в режиме падающей нагрузки. Программное устройство может быть выполнено на полупроводниковых элементах или с применением реле, шагов ых искателей. Коммутационные элементы - контакторы включены таким образом (см. фиг. 3), что обеспечивается одновременное кратковременное включение двух контакторов и предотвращается обрыв главной цепи в момент снимка при падающей нагрузке.Работа схемы (см. фиг. 1) заключается в следующем.Напряжение от сети подается на регулировочный автотрансформатор 1. В режиме неизменной нагрузки после выбора уставки анодного тока срабатывает соответствующий контактор (3, 4, 5 или б), подключая соответствующую отпайку добавочного сопротивления 7 к определенной отпайке компенсационной обмотки автотрансформатора 1, Таким образом, сопротивление главной цепи изменяется с изменением уставки анодного тока и одновременно изменяется коэффициент трансформации автотрансформатора.Далее через переключатель 2 уставок анодного напряжения контактор 8 включения главной цепи трансформатора напряжение подается на генераторное устройство 9 и на рентгеновскую трубку 10. При срабатывании контактора, соответствующего выбранной уставке тока, в цепи трансформатора накала 5 10 15 20 25 30 35 40 45 50 55 60 411 включается соответствующая отпайка добавочного сопротивления 13, изменяя ток накала.В режиме падающей нагрузки анодный ток изменяется ступенями в течение времени снимка, величина тока каждой ступени соответствует следующей, меньшей уставке анод- ного тока. Программное устройство 17 обеспечивает переключение контакторов с заданным интервалом времени. Программное устройство 17 срабатывает после выбора уставки напряжения, фокуса рентгеновской трубки с помощью блока 15 и включения падающей нагрузки с помощью блока 1 б, включая контактор, соответствующий начальному току, например контактор 3. В течение заданного времени, определяемого допустимой мощностью трубки, включается контактор 3, Затем программное устройство 17 переключается и включает следующий контактор - 4 ит,д,Каждая катушка контактора включена через собственный нормально открытый контакт и через нормально закрытый контакт контактора, соответствующего следующей меньшей уставке анодного тока (фиг. 3) . Такое включение контакторов обеспечивает кратковременное в течение времени Ы (фиг, 4) включение двух контакторов для предотвращения обрыва цепи анодного тока в момент переключения. Добавочное сопротивление 7 ограничивает ток короткого замыкания компенсационной обмотки главного автотрансформатора при одновременном включении двух контакторов.При падающей нагрузке одновременно с изменением анодного тока изменяется и ток накала в результате введения добавочного сопротивления И.Предмет изобретенияСистема компенсации падения напряжения при снимках в рентгенодиагностическом аппарате, содержащая регулировочный автотрансформатор с отводами и коммутационные элементы, например контакторы, отличаюиаяся тем, что, с целью стабилизации работы рентгеновских трубок, система компенсации снабжена секционированным сопротивлением, отводы которого подключены к соответствующим отпайкам регулировочного автотрансформатора контактами коммутационных элементов, например контакторами, катушки которых соединены с программным устройством и с источником питания через свой нормально открытый контакт и через включенный последовательно с ним нормально закрытый контакт контактора, соответствующего следующей, меньшей уставке анодного тока.372750 фцф Я Составитель Е. Шульгин Техред 3. Тараненко рректор О. Усо ловска едак ипография, пр, Сапунова, 2 аказ 1148/5 Изд.325 Тираж 755 Подписное НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5
