Гнездо электрического разъема; ссою: нл1

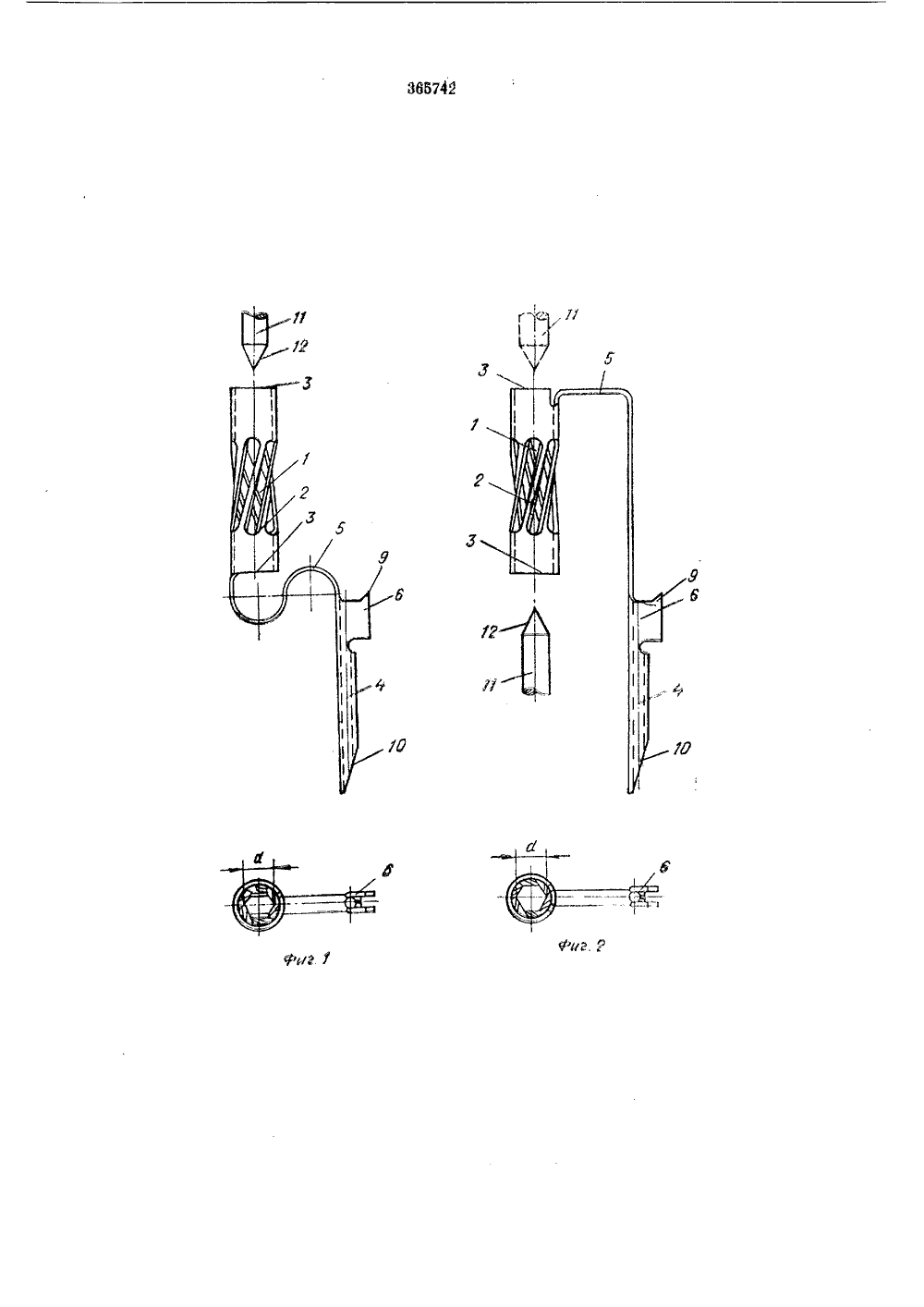

ОП КСАН И ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихЗависимое от авт. сви Заявлено 10.Х.1969 ( с присоединением заяв Приоритет -Опубликовано 197 Дата опубликования о тельства-.)1. Кл. И 011 т 1/О1375216/26-9) Комитет по делам изобретений и открыти прн Сосете Министров СССР, Легздиньш, Я. В. Эмпелис, О, Р. Зиедин Заявител НЕЗДО ЭЛЕКТРИЧЕСКОГО РАЗЪЕМА ОПТЯ;,ПОГО ВЬ)ВОДЯ СОГссеченным концом 10,Изобретение относится к радцоэлектроцной промышленности и может быть использовано в радиоэлектронной аппаратуре для непосредственного электрического соединения с печатным монтажом,Известны гнезда электрических разъемов, содержащие контактную втулку гиперболоид- ного типа, соединенную с монтажным выводом, выполпеппьэ в виде свернутой трубки. Однако такис гнезда недостаточно надежны и трудоемки в изготовлении.Целью изобретения является увеличение Надежности гнезда и снижение трудоемкости его изготовления, Это достигается тем, что КОНТЯКТПЯЯ ВТ:1 КЯ ЦЕРЯЗЬЕМНО СОСДПНЕЦЯ С нОпгажцым Выводом прц помощи )пр 1 гой с изп)бами перемычки, а моитажцып вывод снабжен фиксатором, выполненным в виде П.т)бразпг)го выступа, боковые полки которого;меют острые зубцы.11 я фиг. 1 изображено предлагаемое гнездо гпперболоидпого типа; па фиг. 2 - то жс псздо, цо с Возможностью врубапия с двух сторон; па фиг, 3 - гпездцая колодка разьема в собранном виде и разрезе,Гнездо состоит:з контактирующей части, представляющей собой продольно прорезанную ццлицдрпческую деталь, и монтажного вьвода. Гнездо изготовлено из плоского тонколистного материала в виде одной детали,2с ре,3 пя 5 и 10 ь цц,Ппдричсской контяктцр,ющей части гнезда имеет продольные параллельные вырезы 1, образуюшие контактные полосы 2. Причем цилиндрическая часть гнезда ио торцам 3 скручена на определенный угол для сужения се средней части до псо)ходимого внутреннего диаметра с 1 для получения многоточечной контактирующей де али гппероолопдпого типа.1 П Кои т я кт и р у 10 щ я 51я ст 1 с и я 51 л ьн ы ы ко нцом 4 хОцт)кпого вывода соединена гибкой ) пругой псодпократпо соп)утой полосой 5, обеспечивающей цлявяцие контактирующей Ястц В Виспа,1 ьпом и рядияльном ня 11 ряВле;, циях относительно паправлеция врубакпя прци е и 0;1 в и ж и О: я к 1) е и 5 еп ц О.1и я я,1 ь и 0 м конце,.) 10 и тк и ьВ ь 1 Вод и м ее1) ц и с а т 0 р ы ), котор 1,1 прп сборке Верхней 7, и цпжцей Ь частей основиПя разъема закрепляются пеподВпжпо. Д,151 цядс)нного зякрсп,1 ения В ОснОВяПп разъема фиксаторы выполнены с остры- и; Выступами ), которые сгибаются при сборке под давлением частей 7 п 8 основания 1)иг. 3). Деформация выступов прп сборке 2;) Восприцпмаст конструктивные допуски, обеспечивая плотное закрепление фиксатора и В случае зцячителпых производственных погрешностей.Пяяльпый конец 4 мЯО нут в форме ци:шцдраДДиаметр цилиндра паяльного конца соответстюет размерам монтажных отверстий в плате с печатным монтажом, Усеченный конец 10 образован для удобной припайки провода.Цилиндрическая форма паяльного конца придает ему жесткость, а плотная фиксация его в основании разьема обеспечивает легкое вставление гнездовой части разъема в плату печатного монтажа даже при большом количестве гнезд в разьеме.Таким образом, конструкция гнезда позволяет применить любой вид монтажа, Особенно это качество сказывается в случае применения стыковых (концевых) плат, которые заменяют часть жгута межблочных соединений в аппаратуре.Конфигурация монтажного вывода (фнг. 2) может быть образована так, чтобы оыло возможно врубание ответной части штыря 11 разъема со стороны припайки монтажного провода. Такой вариант гнезда дает возможность создать конструкцию аппаратуры, в которой возможен только односторонний доступ нри эксплуатации и ремонте аппаратуры.При вставлении штыря 11 конус 12 его торца центрирует гнездо по направлению вруоания. Происходит радиальное перемещение гнезда, возможность которого обеспечивает 3657424гарантийный люфт 13 (фиг. 3) вокруг гнезда в основании и гибкая полоса б монтажного вывода. В процессе вставления в гнездо штырь 11 оказывает аксиальное и радиальное 5 давление на контактные полосы 2, в результате контактирующая часть гнезда перемещается аксиально до упора 14 и суженная средняя часть расширяется, разгибая контактные полосы. Аксиальное перемещение 1 о гнезда обеспечивает гибкая согнутая полоса ои технологический зазор 15 между гнездом и основанием,Предмет изобретен и яГнездо электрического разъема преимущественно для печатных плат, содержащее контактную втулку гиперболоидного типа, соеди пенную с монтажным выводом, выполненнымв виде свернутой трубки, отличающееся тем, что, с целью увеличения надежности гнезда и снижения трудоемкости его изготовления, контактная втулка неразъемно соединена с мон тажным выводом при помощи упругой с изгибами перемычки, а монтажный вывод снабжен фиксатором, выполненным в виде П-образного выступа, боковые полки которого имеют острые зубцы.366742 Составитель С, ЛукиискаяРедактор Т. Юрчикова Техред Л. Грачева Корректоры: . Стелыиах и Л уркш Загорская типография аказ ЦНИИИзд.1200 огинтета по дслаги изобрете Москва, ЖТираж 780 Подписноеий и открытий при Совете Министров СССР Раушская наб., д. 4/5
