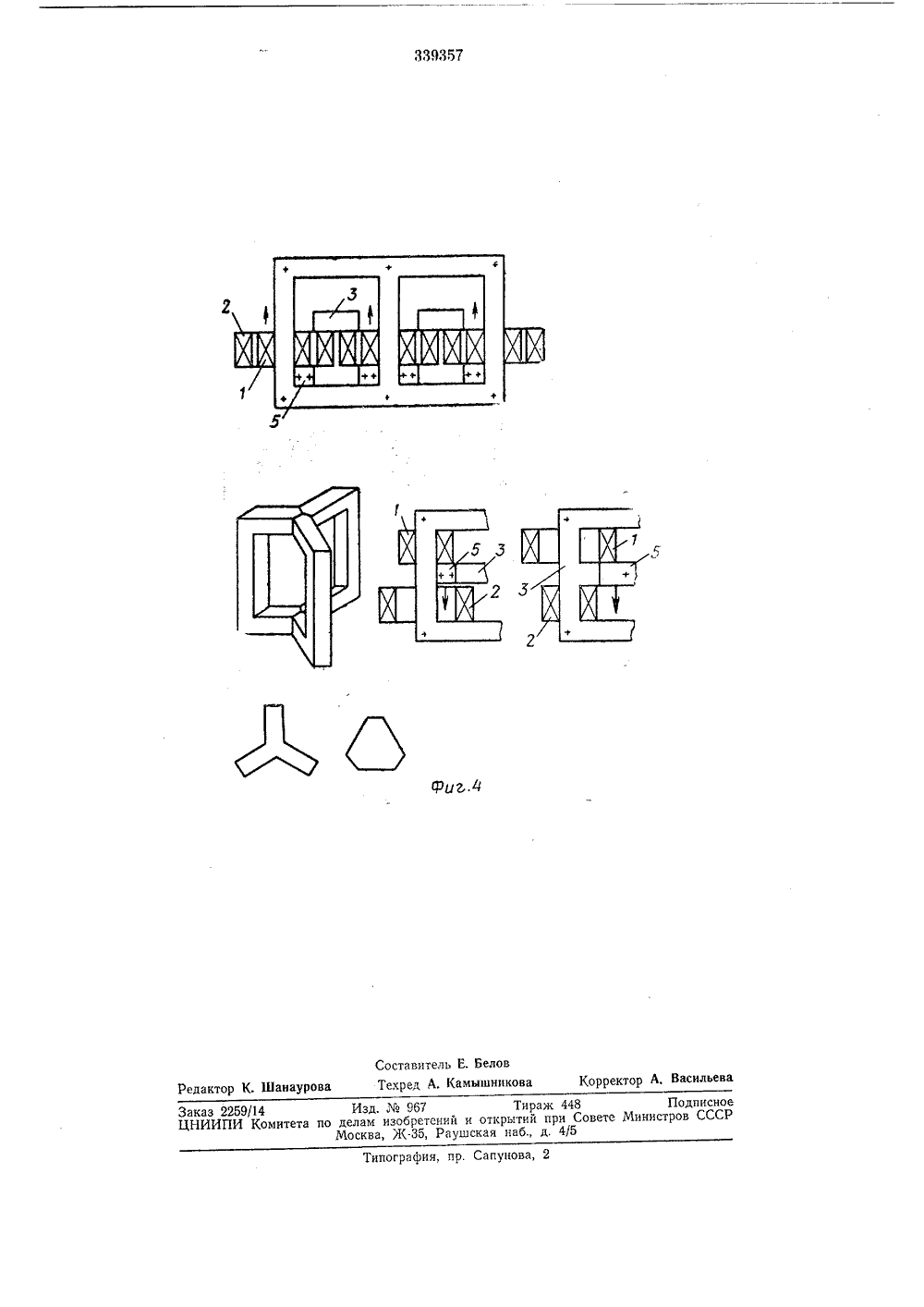

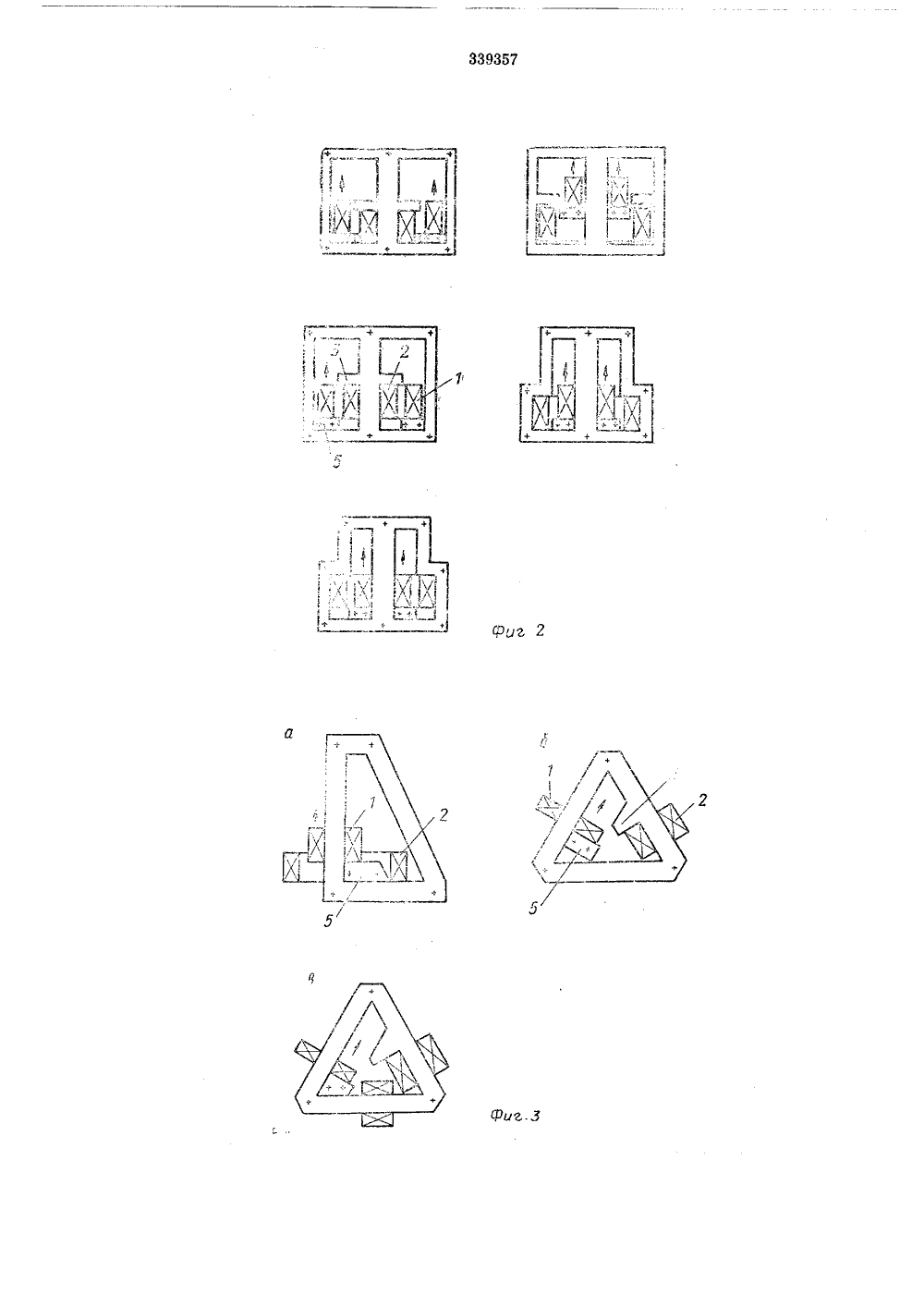

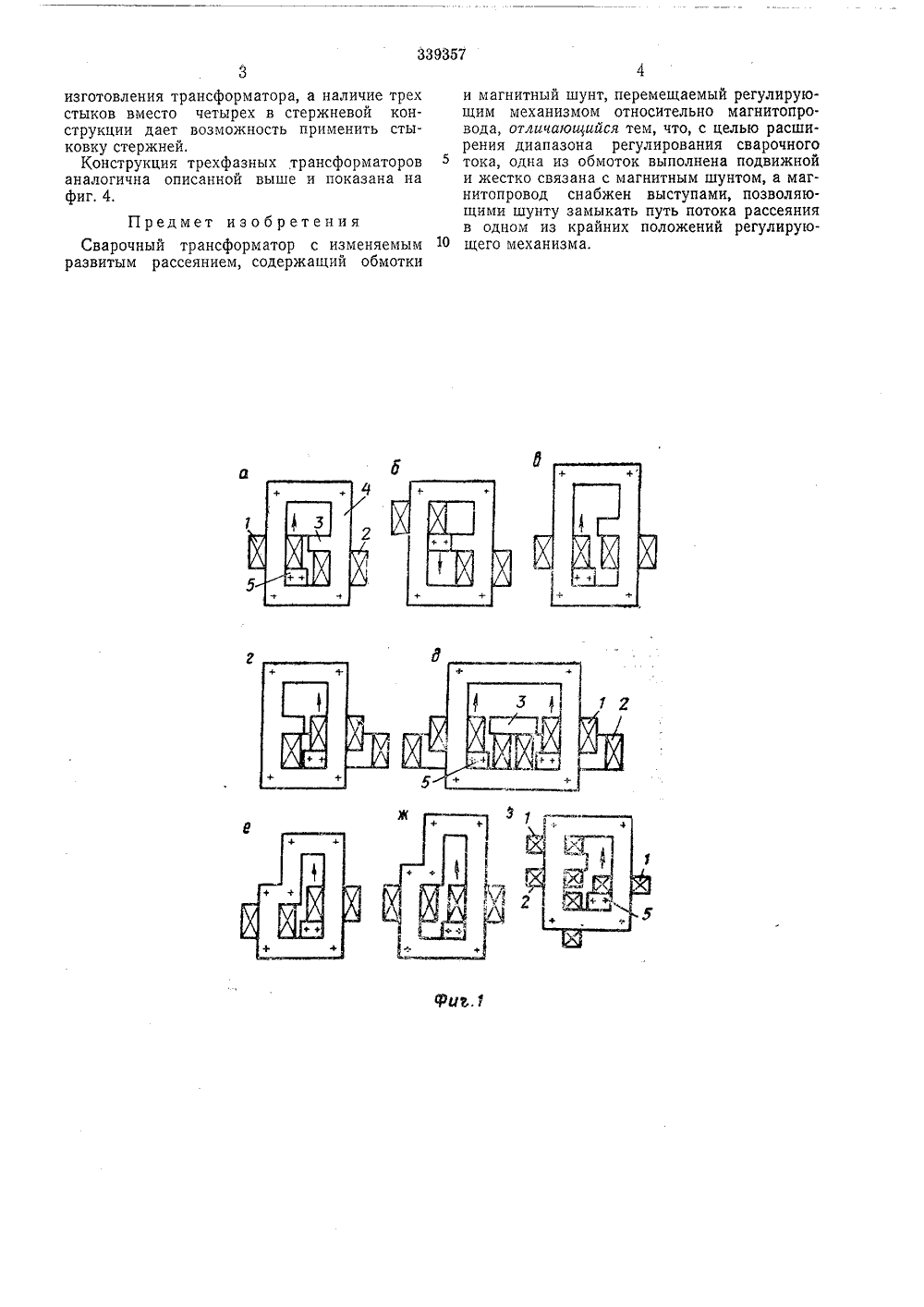

339357 Союз Советских Срциллистичррклх РаслублинЗависимое от авт, свидетельстваЗаявлено 05.Х 1,1967 ( 1195439/25-27) М. Кл. В 23 9/00 рисоедипением заявкиПриорите Комитет оо лолам обретений и открыт ри Совете МинистраСССР публиковано 24.Ч,1972. Бюллетень17ата опубликования описания 25.Ч 11.1972 ДК 621,791.75,0И, В. Пентегов, В. А, Троицкий, В, А М. Н, Сидоренко и В. В. Андреевститут электросварки им, Е, О, Патона рицк Заявитель АРОЧНЪЙ ТРАНСФОРМАТОР Известны сварочные трансформаторы с изменяемым развитым рассеянием, содержащие обмотки и магнитный шунт, перемещаемый регулирующим механизмом относительно магнитопровода, которые, обладая сравнительно невысокой кратностью регулирования, имеют сложную конструкцию. С целью расширения диапазона регулирования сварочного тока в предлагаемом трансформаторе одна из обмоток выполнена подвижной и 10 жестко связана с магнитным шунтом, а магнитопровод снабжен выступами или наклонными стержнями, позволяющими шунту замыкать путь потока рассеяния в одном из крайних положений регулирующего меха низма.На фиг. 1 представлены варианты исполнения стержневых однофазных трансформаторов; на фиг. 2 - варианты исполнения броневых однофазных трансформаторов; на 20 фиг, 3 - варианты исполнения однофазных трансформаторов с наклонными стержнями и трапецеидальными магнитопр овод ам и; на фиг. 4 - варианты исполнения трехфазных трансформаторов.25На фиг. 1,а, б изображена упрощенная конструкция однофазного стержневого трансформатора. (Нумерация первичной и вторичной обмоток на чертежах может быть произвольной, т. е. и ту, и другую можно обозначать 30 цифрой 1 или 2). женном на есь правый оловины обАвторыизобретения В. К. Лебедев Обмотка 2 и вставка 8 неподвижны и закреплены на магнитопроводе 4, а обмотка 1 и жестко связанный с ней шунт б, шихтованный из электротехнической стали, перемещаются в окне магнитной системы, Положение трансформатора на фиг, 1,а соответствует верхнему пределу величины сварочного тока; в этом случае индуктивное сопротивление рассеяния минимально. При перемещении обмотки 1 и шунта Б вверх индуктивное сопротивление плавно увеличивается и в положении, соответствующем изображению на фиг. 1,б, основной поток рассеяния замыкается через шунт б и вставку 3,В некоторых вариантах (фиг. 1,е,и) роль магнитных вставок т могут выполнять выступы на магнитопроводе,В трансформаторе, изобрафиг. 1,з, подвижным является вблок, состоящий из шунта 5 и пмотки 1.Все броневые конструкции (фиг. 2) отличаются низким ярмовым расстоянием, что дает возможность получить большой диапазон регулирования при концентрическом расположении обмоток 1 и 2,Возможно использование трап ецеи видного магнитопровода или магнитопровода с наклонными стержнями (фиг. 3). Использование магнитопровода, показанного на фиг. т,б, в, позволяет упростить технологию+ 5 изготовления трансформатора, а наличие трех стыков вместо четырех в стержневой конструкции дает возможность применить стыковку стержней.Конструкция трехфазных трансформаторов аналогична описанной выше и показана на фиг. 4.Предмет изобретенияСварочный трансформатор с изменяемым развитым рассеянием, содержащий обмотки и магнитный шунт, перемещаемый регулирующим механизмом относительно магнитопровода, отличающийся тем, что, с целью расширения диапазона регулирования сварочного тока, одна из обмоток выполнена подвижной и жестко связана с магнитным шунтом, а магнитопровод снабжен выступами, позволяющими шунту замыкать путь потока рассеяния в одном из крайних положений регулирую щего механизма.339357 Составитель Е, Белов Техред А, Камышникова едакт иауросильевректоаказ 2259/14 Изд.967 Тираж 448 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж.35, Раушская наб., д, 4/5ипография, пр. Сапунова
СмотретьЗаявка
1195439
Институт электросварки Е. О. Патона
В. К. Лебедев, И. В. Пентегов, В. А. Троицкий, В. А. Корицкий, М. Н. Сидоренко, В. В. Андреев
МПК / Метки
МПК: B23K 9/00, H01F 29/12
Метки: библиот, сварочный, трансформаторпатейтш-текгг
Опубликовано: 01.01.1972
Код ссылки
