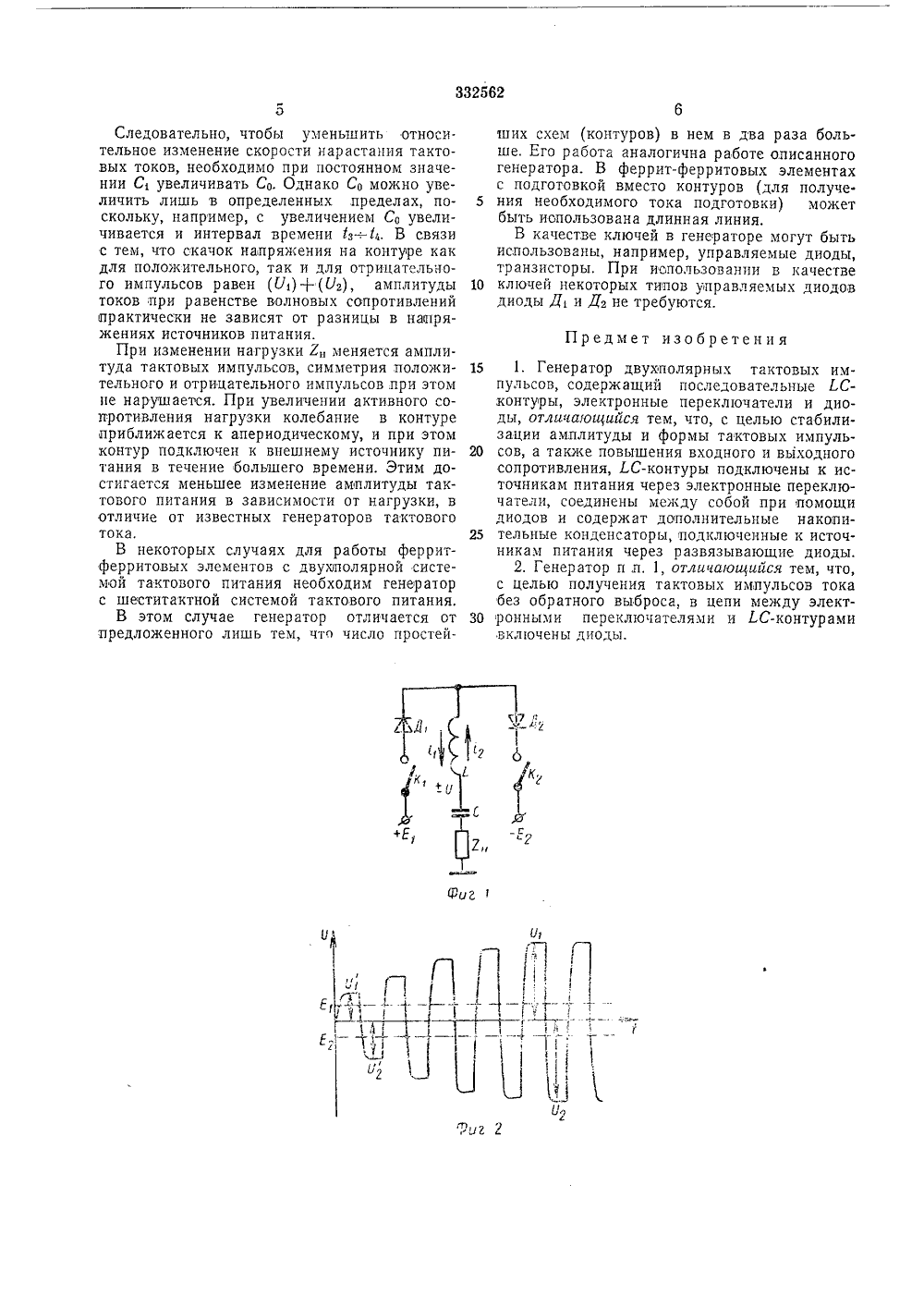

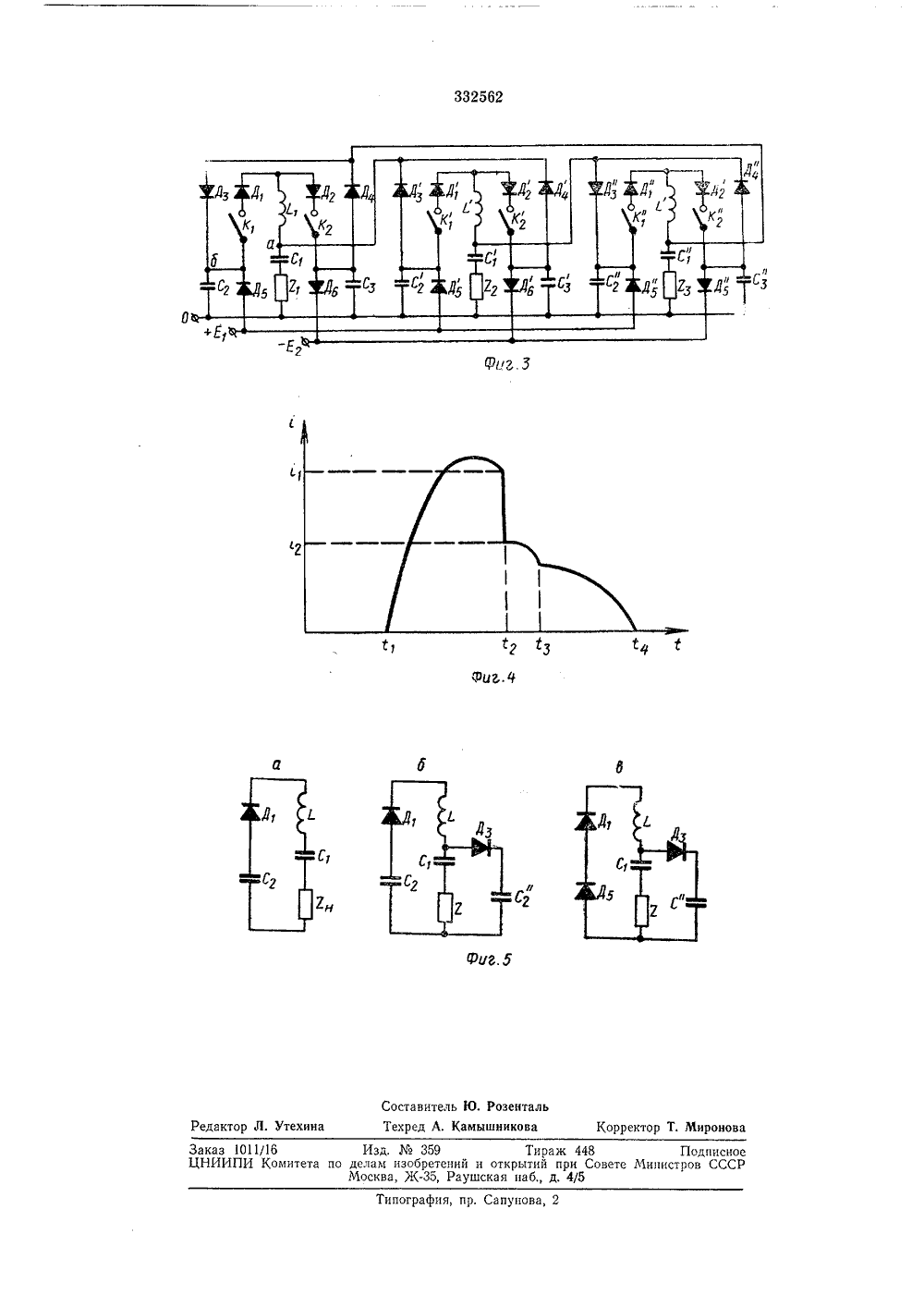

О П И С А Н И Е 332562ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союэ Советокиэ Социалиетичеокиэ РеоптблинЗависимое авт. свидетельствалево 20.1 Ч.1970 ( 1428458/18-24) л. Н 031 т. 3/О с присоединением заявки М Комитет по делам лобретеиий и открытий при Совете Миииотров СССР, филиппов изобретенияЗаявитель ГЕНЕРАТОР ПОЛЯРНЫХ ТАКТОВЫХ ИМПУЛЬСО иг,5,а,бив - атора, показанно оменты,времени. вивалентные схемы ген на фиг. 3, в определеннь На фиг. 1двухполярныхсимость напрмени (перехоратор содержра; на фиг. и генератор иг. 2 - завиаторе от врефиг. 3 - генеших генератонагрузке; на показан простеишимпульсов; наяжения на кондендный процесс); наащий три простей4 - форма тока в Изобретение относится к области автомати. ки и вычислительной техники и может быть использовано для питания феррит-диодных и феррит-ферритовых элементов.Известны генераторы, выполненные на основе 1.С-контура, коммутируемого управляемым диодом. Недостатком таких генераторов является низкое входное сопротивление, асимметрия тактовых импульсов.Целью изобретения является стабилизация амплитуды и формы тактовых импульсов, а также повышение входного и выходного сопротивления генераторов, содержащих последовательные Е,С-контуры, электронные переключатели и диоды.Поставленная цель достигается за счет того, что 1.С-контуры подключены к источникам питания через электронные переключатели и соединены между собой при помощи диодов. Причем каждый 1.С-контур содержит дополнительные накопительные конденсаторы, подключенные к источникам питания через развязывающие диоды. 5 В простеишем исполнении такои генераторможет быть представлен в виде последовательного 1.С-контура и двух ключей К и К., которые в определенные моменты времени эодключают контур к источнику питания +Ет или 10 - Е. В связи с тем, что для нормальной работы феррит-,ферритовых элементов необходим тактовый импульс тока без обратного выброса, каждый ключ должен быть замкнут только на время формирования тактового им пульса, т, е. на время, пока напряжение перезаряда конденсатора не достигнет максимума, Это значит, что ток через каждый ключ должен протекать только в одном направлении, В момент замыкания одного ключа дру гой должен быть разомкнут, так как в противном случае получается короткое замыкание источников питания,предназначенных для пополнения энергии Е.С-контура.Для того чтобы ток через ключи ароходил 25 только в одном направлении, можно поставитьв цепи между ключом и контуром диоды (на схеме показаны пунктиром). В этом случае ключ не обязательно должен размыкаться в момент достижения максимума напряжения на 30 конденсаторе.5 10 15 20 65 3Схема работает следующим образом.В определенный момент времени замыкается ключ Кд и на контур подается ступенька напряжения +Ед. При этом происходит заряд конденсатора С до напряжения Уд, а через нагрузку Лн протекает положительная полуволна тока. Через некоторый интервал времени ключ Кд размыкается. Когда ключ Кд разомкнут, замыкается ключ Кг. При этом на контур действует ступенька напряжения (Ег+Уд), и происходит перезарядконденсатора до напряжения, абсолютная величина которого равна Уг. Ток нагрузки в этом случае имеет другое направление ао сравнению с током лри заряде конденсатора от источника напряжения +Ед (см. фиг, 2).Форма импульсов тока определяется параметрами контура:,при положительном импульсе - левым контуром, состоящим из нагрузки Л, емкости С, индуктивности д-, диода Дд, ключа Кд, источника питания +Ед, при отрицательном импульсе - правым контуром, состоящим из нагрузки Лемкости С, индуктивности Ь, диода Дг, ключа Кг и источника напряжения - Ег,Для создания двухполярных симметричных импульсов необходимо иметь одинаковые элементы в правой и левой ветвях контура (диоды, ключи, источники питания). Чтобы свесги к минимуму влияние, разницы напряжений источников питания (Ед и Ег) на идентичность тактовых импульсов, необходимо повысить добротность контура. Однако с увеличением активной нагрузки добротность контура уменьшается. При этом не только возрастает асимметрия тактовых импульсов из-за неидентичности источников, но резко уменьшается ам,плитуда тактового тока.В генераторе, показанном по схеме на фиг. 3, эти недостатки устранены. Генератор содержит три простейших генератора, связанные между собой с помощью диодов Дз и Д. Емкости Сг и Сз предназначены для создания внутренних источников энергии, а диоды Дз и Д 6 для развязки этих источников от внешнего источника напряжения Ед и Е,.При последовательном включении ключей Кд - Кг - Кд - Кг - Кд - Кг - Кд - Кги т. д, и при идентичности всех элементов генератора, по аналогии с простейшей схемой, в установившемся режиме ко времени включения ключа Кд устанавливаются следующие напряжения на конденсаторах:Ус, = Ус. =Ус,=Ус. = - зУс, = Ус, = Ус, = +дУс, = - Е Ус, = +Ед.Для анализа работы схемы рассмотрим процесс формирования импульса тока в нагрузке (фиг, 4), Пусть в момент времени 1 д замыкается ключ Кд. При этом конденсаторы Сд и Сг начинают перезаряжаться, и эквивалентная схема имеет вид, изображенный на фиг. 5,а. Эта схема действует до тех пор, пока напря 25 30 35 40 45 50 55 60 4жение в точках а или б (фиг. 3) не станет равным напряжению источника питания Ед. Ток в нагрузке в промежутке времени 1 д+дг определяется параметрами данной эквивалентной схемы и скачком напряжения,В момент времени 1 г напряжение в точке а становится равным +Ед и апарллельно конденсатору Сд и нагрузке Ед оказывается подключен через диод Дз конденсатор Сг. Эквивалентная схема приобретает вид, изображенный на фиг, 5, б.Если положить, 2=0, то токи в параллельных ветвях С Лн и Дз, Сг распределяются в соответствии с соотношениемд С2 д- 1дд - дз Сз где дд - ток в нагрузке в момент времени Ьг ( - О); дг - ток в нагрузке в момент времени г (+О); т, е, ток в нагрузке в момент времени 1 гаретерпевает скачок,В момент, времени б конденсатор Сг оказывается разряженным до напряжения источника питания, в связи с чем источник питания через диод Дз подключается к контуру. За счет подключения внешнего источника напряжения +Ед в контуре происходит пополнение энергии, которая была израсходована на активных нагрузках. Эквивалентная схема для промежутка времени з+д 4 принимает вид, изображенный на фиг, 5,в, Полная картина тока в нагрузке лредставлена на фиг, 4. По окончании периода формирования тактового импульса тока конденсатор Сг оказывается разряженным и до напряжения источника, питания, а конденсаторы Сд и Сг заряжены до напряжения +Од, В дальнейшем ключ Кд размыкается. При замыкании ключа Кг процессы, происходящие в генераторе, аналогичны, и его работу можно рассматривать по приведенным выше эквивалентным схемам. Разница заключается в том, что теперь работает правое плечо второй его части, и, следовательно, подключен источник - Ег,Феррит-ферритовые элементы, как правило, работают на,переднем фронте тактового импульса тока, в связи с чем необходимо иметь передний фронт для лоложительного и отрицательного импульсов одного и того же так. тового тока одинаковыми, т. е, резонансная частота и волновое сопротивление правого контура должны быть соответственно равны резонансной частоте и волновому сопротивлению левого контура. Иными словаминеобходимо равенство емкостей Сг и Сз Однако всегда имеется некоторый разброс,параметров емкостей. Тогда, нааример, при Сг= Со+ЛС и Сз=Со - ЛС относительная разница импульсов тока по частоте составит332562 й Следовательно, чтобы уменьшить относительное изменение скорости нарастания тактовых токов, необходимо при постоянном значении С увеличивать Со. Однако Со можно увеличить лишь в определенных пределах, поскольку, например, с увеличением Со увеличиваегся и интервал времени 1 з - .1. В связи с тем, что скачок напряжения на контуре как для положительного, так и для отрицательного импульсов равен (У 1)+(О), амплитуды токов при равенстве волновых сопротивлений практически не зависят от разницы в напряжениях источников питания.При изменении нагрузки Л меняется амплитуда тактовых импульсов, симметрия положительного и отрицательного импульсов,при этом не нарушается. При увеличении активного сопротивления нагрузки колебание в контуре приближается к апериодическому, и при этом контур подключен к внешнему источнику питания в течение большего времени. Этим достигается меньшее изменение амплитуды тактового питания в зависимости от нагрузки, в отличие от известных генераторов тактового тока.В некоторых случаях для работы ферритферритовых элементов с двумполярной системой тактового питания необходим генератор с шеститактной системой тактового питания.В этом случае генератор отличается от предложенного лишь тем, что число простейших схем (контуров) в нем в два раза больше. Его работа аналогична работе описанного генератора. В феррит-ферритовых элементах с подготовкой вместо контуров (для получе ния необходимого тока подготовки) можетбыть использована длинная линия.В качестве ключей в генераторе могут бытьиспользованы, например, управляемые диоды, транзисторы, При иопользовании в качестве 10 ключей некоторых типов управляемых диодовдиоды Д и,ЕЬ не требуются. Предмет изобретения 15 1. Генератор двухполярных тактовых импульсов, содержащий последовательные ЛС- контуры, электронные переключатели и диоды, отличающийся тем, что, с целью стабилизации амплитуды и формы тактовых импуль сов, а также повышения входного и выходногосопротивления, 1,С-контуры подключены к источникам питания через электронные переключатели, соединены между собой при помощи диодов и содержат дополнительные накопи тельные конденсаторы, подключенные к источникам питания через развязывающие диоды.2. Генератор п,п, 1, отличающийся тем, что,с целью получения тактовых импульсов тока без обратного выброса, в цепи между элект- ЗО ронными переключателями и ЕС-контурами332562 2 дактор Л. Утехин ектор Т. Мироно аказ 1011/16ЦНИИПИ Комите оставитель Ю. Розенталехред А. Камышникова Изд.359 Тираж 448о делам изобретений и открытий при Совет Москва, М(-35, Раушская набд, 4/5 Типография, пр. Сапунова Подписное 1 инистров СССР
