Способ гофрирования1; -е; июзндяi •; • i gt; amp; и, v • • • гdeg; г: gt; amp; . gt; amp; л; i •••• -к: . га1 ib; ihote-a
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

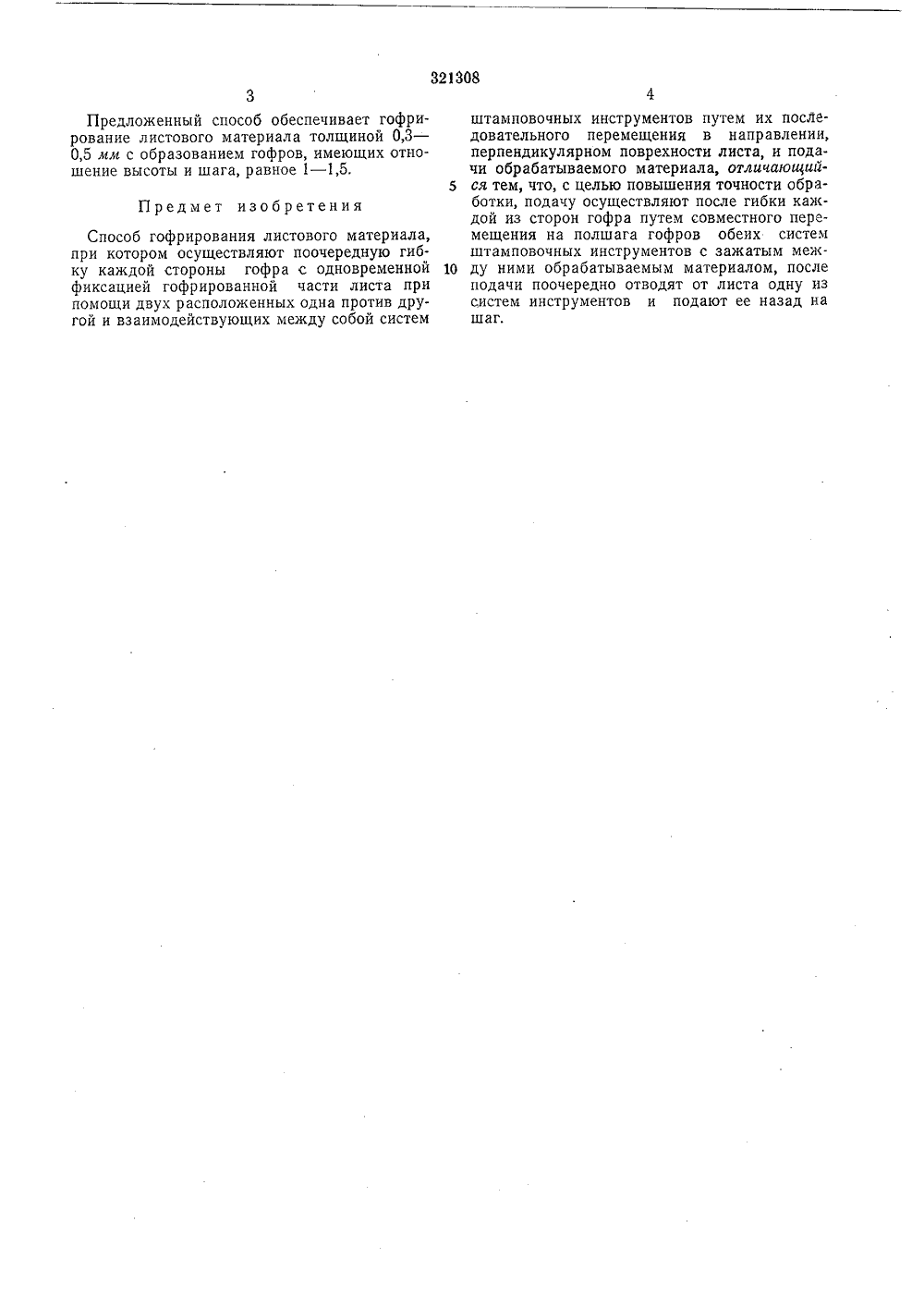

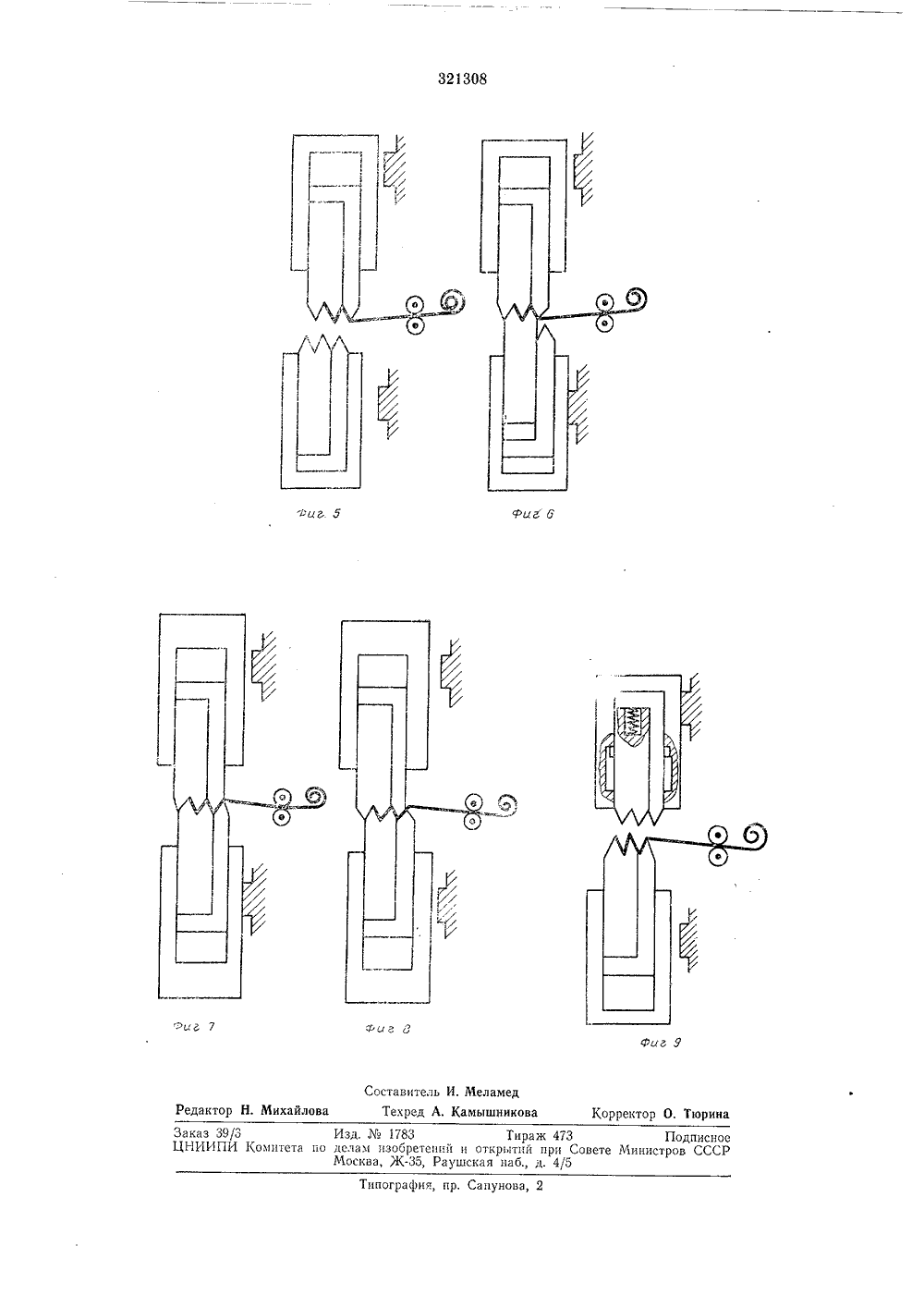

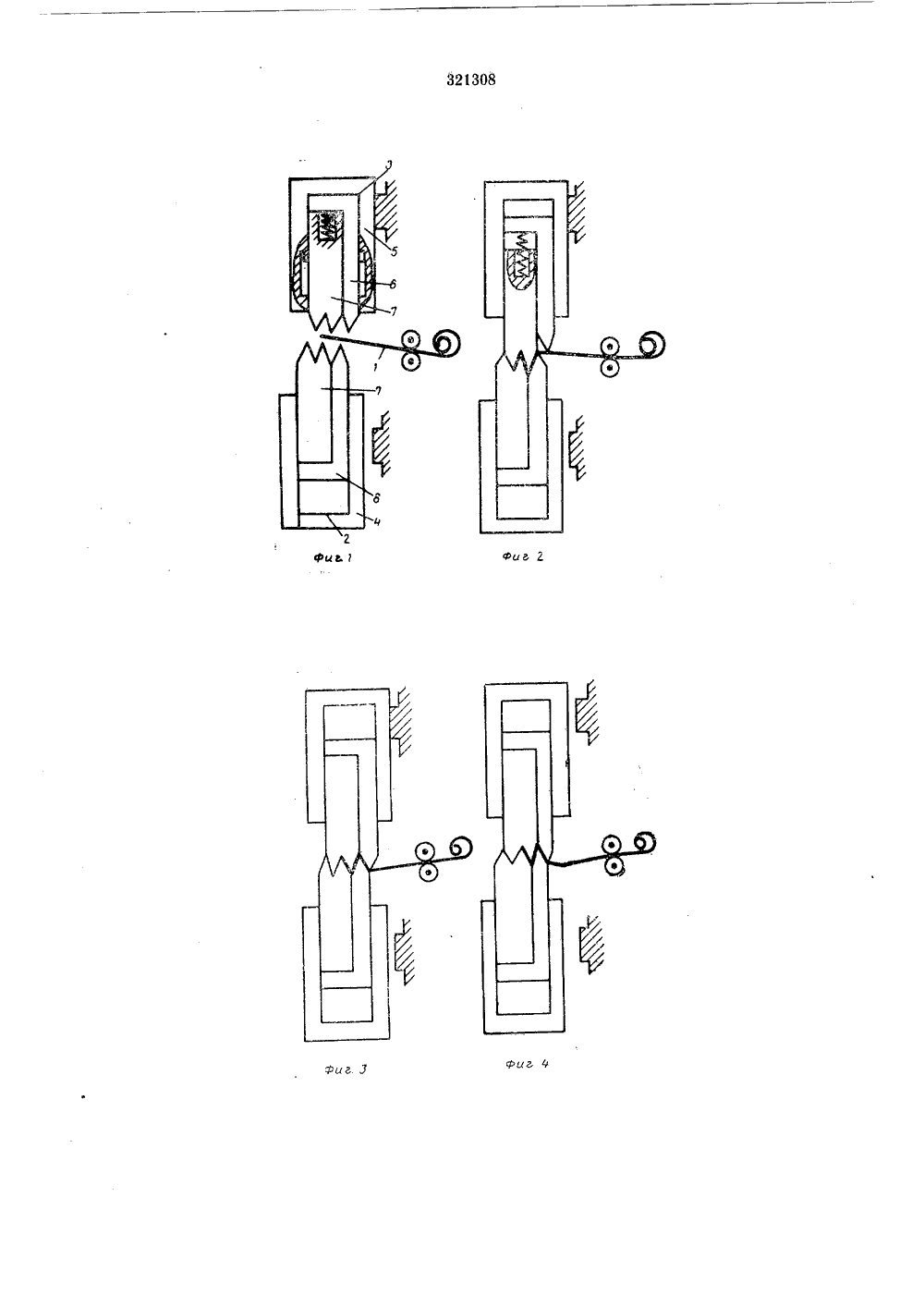

О П И С А Н И Е 3213 ОЗИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства-29506325-27 аявлено ЗО.Х 11.1968 (М МП 1 с 1 13/00 присоединением заявки-амитет по делам Приоритет вобретений и открытиипри Совете Министров публиковано 19,Х.1971. Бюллетеньата опубликования описания 31,1.1972 ДК 621,981,3(088 8 Авторыизобретения. М. Макогон, П, И. Никитин и А ов аявите ПОСОБ ГОФРИРОВАНИЯ а от стового поочес одночасти х однамежду ментовения в 1 рхности ериала. Фи браб онов очнь анной части листа при ется при помощи пуандной из систем штампообрабатываемый мате- другой системе инструугости. сация гофриров отке осуществля 7. При отводе о х инструментов удерживается в в за счет сил уп риалмента Изобретение относится к области о ки металлов давлением,Известен способ гофрирования ли материала, при котором осуществляют редную гибку каждой стороны гофра временной фиксацией гофрированной листа при помощи двух расположеннь против другой и взаимодействующих собой систем штамповочных и истру путем их последовательного перемещ направлении, перпендикулярном пове листа, и подачи обрабатываемого мат Предлагаемый способ отличается тем, что подачу осуществляют после гибки каждой из 15 сторон гофра путем совместного перемещения на полшага гофров обеих систем штамповочных инструментов с зажатым между ними обрабатываемым материалом, после подачи поочередно отводят от листа одну из систем 20 инструментов и подают ее назад на шаг. Это позволяет повысить точность обработки.На фиг. 1 - 9 представлены последовательные этапы осуществления описываемого спо. соба, 25Гофрирование листового материала 1 осуществляется при помощи двух систем 2 и 3 штамповочных инструментов, установленных соответственно на каретках 4 и 5, путем поочередной гибки каждой стороны гофра с 30 одновременной фиксацией гофрированной части материала.Листовой материал подают между штамповочными инструментами (фиг, 1) и сближают их в направлении, перпендикулярном плоскости листа (фиг. 2), При этом образуются первые гофры, которые позже как технологическая прибыль могут быть удалены. Затем пуансоном б (фиг. 3) осуществляют гибку одной стороны гофра, обе системы инструментов перемещают вместе с зажатым между ними материалом (фиг. 4), обеспечивая его подачу на полшага гофров, отводят одну из систем штамповочных инструментов от листа, подают ее назад на шаг гофра (фиг. 5 и б) и вновь перемещают по направлению к листу (фиг. 7), осуществляя гибку другой стороны гофра, затем вновь подают материал, зажатый между инструментами на полшага (фиг. 8), отводят другую систему инструментов от листа, подают ее назад на шаг (фиг. 9) и осуществляют гибку противоположной стороны следующего гофра.3Предложенный способ обеспечивает гофрирование листового материала толщиной 0,3 - 0,5 мм с образованием гофров, имеющих отношение высоты и шага, равное 1 - 1,5. Предмет изобретенияСпособ гофрирования листового материала, при котором осуществляют поочередную гибку каждой стороны гофра с одновременной фиксацией гофрированной части листа при помощи двух расположенных одна против другой и взаимодействующих между собой систем 321308 штамповочных инструментов путем их последовательного перемещения в направлении, перпендикулярном поврехности листа, и подачи обрабатываемого материала, отличающиа ся тем, что, с целью повышения точности обработки, подачу осуществляют после гибки каждой из сторон гофра путем совместного перемещения на полшага гофров обеих систем штамповочных инструментов с зажатым меж ду ними обрабатываемым материалом, послеподачи поочередно отводят от листа одну из систем инструментов и подают ее назад на шаг.321308 фиг д Составитель И. Меламеддактор Н. Михайлова Техред А. Камышникова Корректор О, Тюрина ипография, пр. Сапунова, 2 Заказ 39/3 Изд,1783ЦНИИПИ Комитета по делам пзобретеш,йМосква, Ж, Рау Тираж 473 Подписоткрытий прп Совете Министров ССкая паб., д. 4/5
