Уровномер, содержащий поплавок с размещенной в нем катушкой

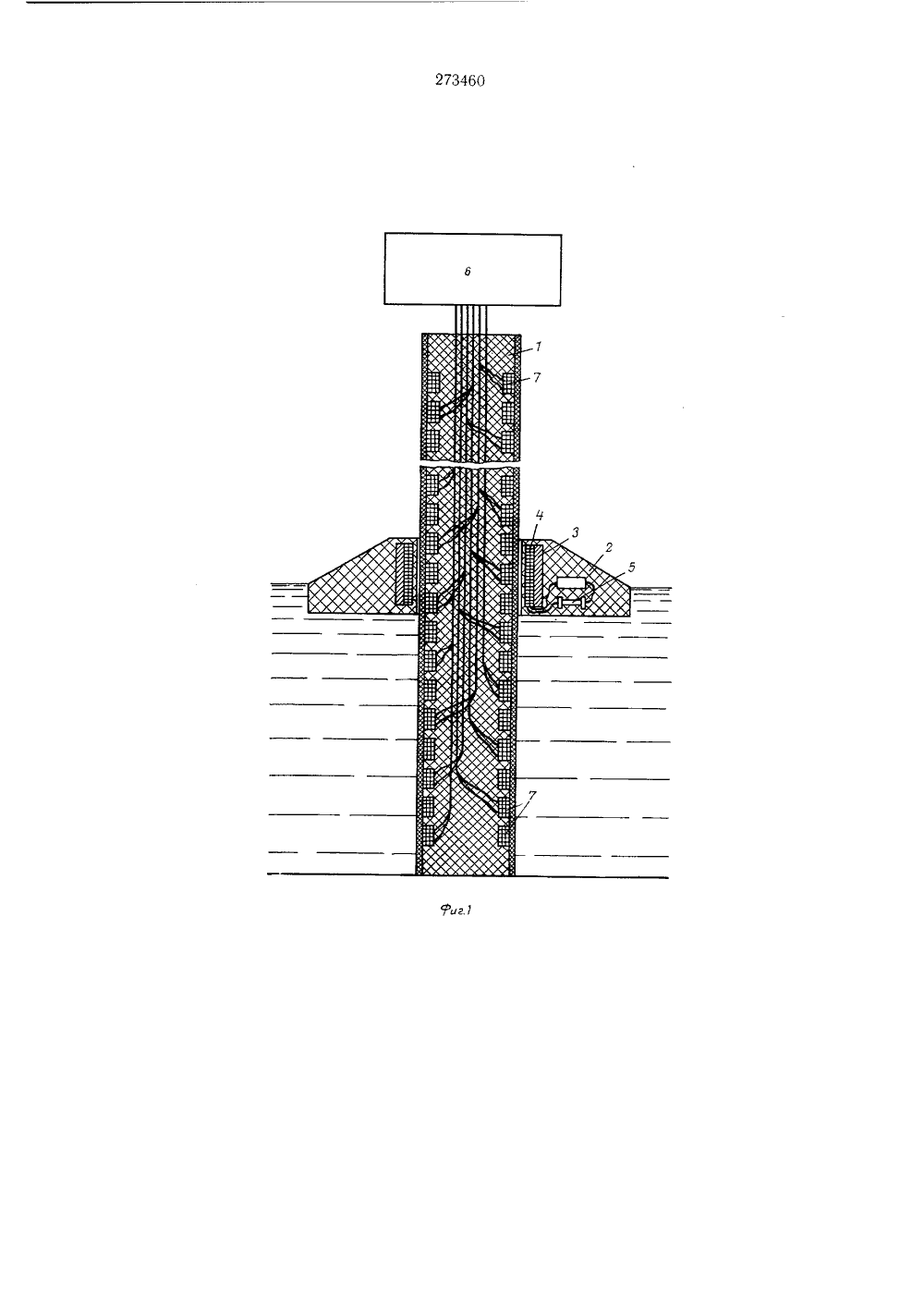

О П Й С А Н И Е дц 27 з,воИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик/1 8-1 0ем заявки22) Заявл М. Кл, 01 Г 23/06 1 трисоедин осударственныи Соеета Министр по делам нзобр митеСССРнийоткрыти Дата опу икования описания 10,11.77 А, Набиев, Н устамов, Р. М, Ахмедов,С. А. Мамедов Адыгезапов Авторы зобрет 1) Заявитель рбайджанский институт нефти и химии им, М. Азизбекова(54) УРОВНЕМЕ одирующую маску 1,но роль направляюкоторого размещен итного материала сУровнемер содержит выполняющую одновреь щей, поплавок 2, внут цилиндр 3 из феррома 1-1 астояшее изобретение относится к области измерительной техники, в частности к области измерения уровня жидких сред с помощью поплавковых устройств.Известные уровнемеры, содержащие поплавок с размещенной в нем катушкой, перемещающийся по направляющей с распределенными на ней индуктивными катушками, и автогенератор с колебательным контуром, не обладают достаточной точностью и надежностью из-за наличия громоздкой кинематической схемы.Предлагаемый уровнемер отличается от известных тем, что в нем катушка поплавка помещена в ферромагнитный цилиндр, выполненный, например, из пермаллоя, и подсоединена к КС - нагрузке, а индуктивные катушки направляющей разбиты на группы, соответствующие по высоте ферромагнитному цилиндру, и по группам включены в колебательный контур автогенератора.На фиг. 1 и 2 представлены соответственно кинематическая и электрическая принципиальные схемы описываемого уровнемера. встроенной в него катуцкой 4, нагружснной на КС - нагрузку 5, и электрическую схему 6.Высота ферромагнитного цилиндра н расстояния между катушками 7 индуктивностп кодирующей маски выбраны таким, что при нулевом значении уровня жидкости цилиндр од.новременно прикрывает п 1 индуктивных катушек. С повышением уровня жидкости поплавок перемещается вдоль направляющей вверх.и ферромагнитный цилиндр одновременно при- О крывает гп + 1 индуктивных катушек. В следующем положении он снова прикрывает гп индуктивных катушек. Таким образом, по мере перемещения поплавка ферромагнитный цилиндр, занимая новые положения, одновременно будет прикрывать гп или гп + 1 индуктивных катушек кодируюшей маски. При этом группа индуктивных катушек разряда маски, в котором хоть одна катушка индуктивности прикрыта цилиндром с встроенным контуром, ввиду наличия потерь, за счет наводимых ЗДС в его катушке индуктивностп, будет обладать пониженной добротностью, а группа, где ни одна катушка не прикрыта цилиндром - повышенной добротностью.При переходе от изображения одного числа к изображению соседнего старшего или 25 соседнего младшего числа изменяе ся состояпие (увеличивается или уменьшается добротность) группы катушек только одного разряда кодирующей маски. Поэтому на выходе преобразователя получается код с последовательным изменением одной единицы,Злектрическая схема преобразователя уровня в код построена так, что группы индуктивных катушек отдельных разрядов маски последовательно подключаются к колебательному контуру автогенератора, собранного на транзисторе Т, посредством транзисторных ключеи, собранных на транзисторах Т, - Т, которые управляются с помощью опросногоустройства 8 (фиг. 2). В исходном состоянии опросное устройство находится в нулевом положении, и все ключи заперты. С подачей команды на измерение запускается распределитель устройства опроса, и последний из нулевого положения переходит в первое. При этом ключ, Собранный на транзисторе Т открывается, и группа катушек первого разряда кодирующей маски подключается к колебательному контуру автогенератора. Если в это время одна из катушек прикрыта ферромагнитным цилиндром с встроенным контуром, ввиду наличия потерь энергии колебательного контура нарушены условия самовозбуждения авто генератора, и с выхода формирователя 9 снимается двоичный сигнал единица. Если же ни одна из катушкек данной группы не перекрыта ферромагнитным цилиндром, то в этом - случае автогенератор самовозбуждается, и с выхода преобразователя для данного разряда снимается двоичный сигнал нуль.В дальнейшем устройство опроса переходит в следующее положение, электронные ключи, собранные на транзисторах Т - Тпоочередно открываются, и в колебательный контур автогенератора, соответственно подключаются группы индуктивных катушек остальных разрядов маски. Формирование кодовых сигналов для любого разряда преобразователя происходит аналогично вышеописанному. С приходом коммутатора в исходное (нулевое) состояние цикл съема кодовых сигналов завершается.15Формула изобретенияУровнемер, содержащий поплавок с размещенной в нем катушкой, перемещающийся по направляющей с распределенными на ней индуктивными катушками, и автогенератор с колебательным контуром, отличающийся тем, что, с целью повышения точности, надежности и упрощения конструкции, в нем катушка поплавка помещена в Ферромагнитный цилиндр, выполненный, например, из пермаллоя, и под соединена к КС в нагруз, а индуктивные катушки направляющей разбиты на группы, соответствующие по высоте ферромагнитному цилиндру, и по группам включены в колебательный контур автогенератора.
