Устройство для реализации функциональных зависимостей от трех независимых переменных

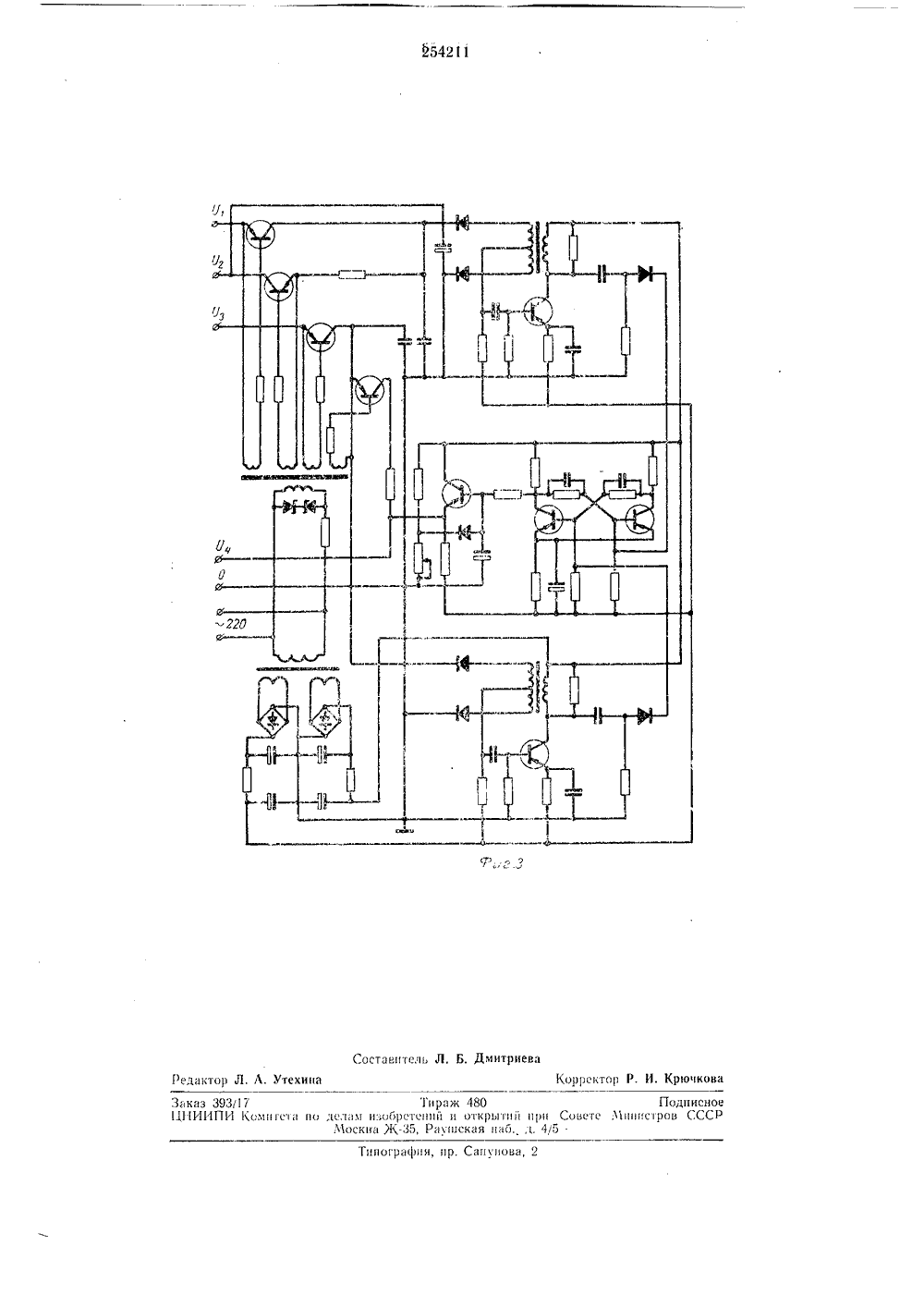

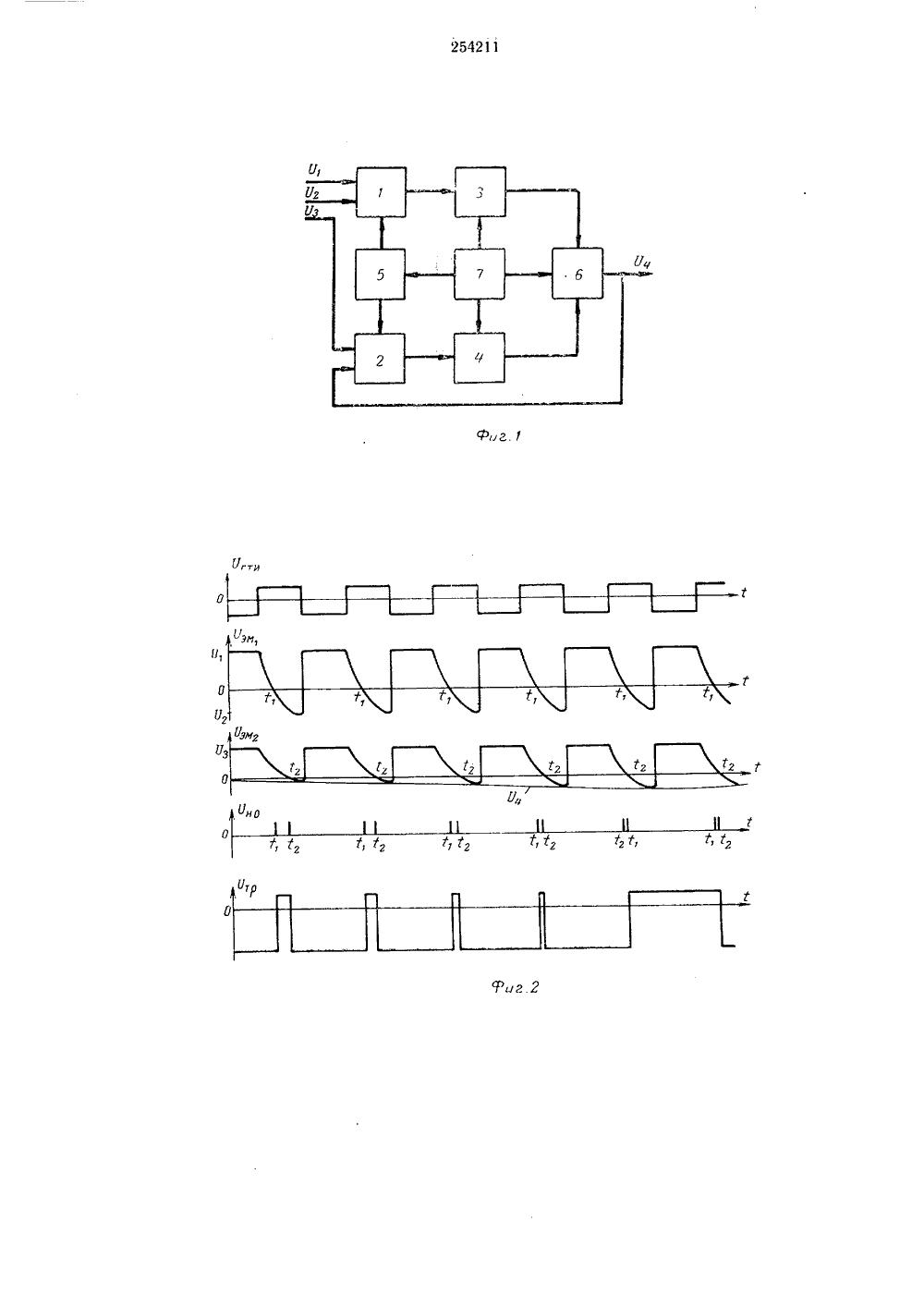

Зависимое от авт. свидетельства-Кл, 42 ш 1, 7/16 Заявлено 18.111.1968 ( 1226382,(18-24) с присоединением заявки-МПК Ст 06(тУДК 681.335.8(088.8) ПриоритетОпубликовано 07,Х,1969. Вюллетень31Дата опубликования описания 4.11.1970 Комитет по делам изобретений и открытий при Совете Министров СССРАвторизооретения В. Г. Волик Куйбышевский политехнический институт им. В.В. Куйбышева Заявитель УСТРОЙСТВО ДЛЯ РЕАЛИЗАЦИИ ФУНКЦИОНАЛЬНЫХ ЗАВИСИМОСТЕЙ ОТ ТРЕХ НЕЗАВИСИМЫХ ПЕРЕМЕННЫХПредложенное устройство относится к области вычислительной техники.Известно устройство для реализации функциональных зависимостей от трех независимых переменных, содержащее последовательно соединенные экспоненциальный модулятор, нуль- орган и устройство уравновешивания, выход которого соединен с одним входом нуль органа, второй вход которого служит входом одной из независимых переменных, а также генератор тактовых импульсов.Предложенное устройство отличается от известного тем, что оно содержит дополнительную цепочку из последовательно соединенных экс(поненциального модулятора и нуль-органа, ,причем входы дополнительного модулятора служат входами двух других независимых переменных, выход дополнительного нуль-органа соединен со вторым, входом устройства уравновешивания, а выходы генератора тактовых импульсов подсоединены ко входам управления экспоненциальных модуляторов,Это упрощает устроиство и повышает его надежность.На фиг. 1 показана блок-схема устройства; на фиг, 2 - временные диаграммы напряжений; на фиг. 3 вариант принципиальной схемы устройства.Устройство содержит экспоненциальные мо дуляторы У,и 2, нуль-органы 3 и 4 (НО), генератор тактовых импульсов О, устройство уравновешивания б и источник питания (ИП) 7,Входными величинами являются медле 11 н(,меняющиеся на(пряжечия постоянного тока 5 (1, (,(с и Ь;1, выходной величиной - Г 4. Причем полярность напряжений Ь. и с(4 обратна полярности на(пряжений с(1 и У.Напряжения Г 1 и Сl., модулятором 1, а нанряжения Ьа и 1/4 модулятором 2 преобразу ются в последовательность экспоненциальныхимпульсов. Каждый импульс в течение его действия описывается следующей математической зависимостью: на выходе модулятора 1(/1 = ( 1.(, + Е/.,) в -- С; (1)на выходе модулятора 2е (3+ (4) е(4(фгде сх 1 и иа - коэффициепты затухания экспоненциальных напряжений;201 -- время, отсчитываемое с началакаждого такта. В моменты 1 и Ь равенства нулю мгновенНых ЗНа 1 сННЙ Нйпр 51 жениЙ (,(1 и с(е Н 1 ль-Орг;1- 25 нами 3 11 4 вырабатываются импульсы, посту(па 1 още на входы устройства уравновешива.ния б, кото)1 ое 11 зменяе Г выходное наиряукен 11 с С(4 таким образом, чтобы выполнялось условие равенства двух интервалов времени 11 и ( Зо с момента начала формирования экспоненцн(9) 45 служат входами двух других независимых пе 50 ременных, выход дополнительного нуль-органа соединен со вторым входом устройства уравальпого напряжения до появления каждого из этих импульсов.При выполнении этого условия будет справедлива система уравнений Решая равенство (3) относительно Ь 4, полу При й=1 устройством реализуется множи;ельпо-делительная операция:К,Если на выходе экспоненциального модулязора 2 напряжение описывается зависимостью/2 -- (Ь+ С 4) (1 е - "- ) - Ь 4, (б) то устройством реализуется функция следующего вида: и,. =и, - +1- 1, (7) при Й= также осуществляется множительоделительная сперацпяуЬ 2 Если в этом случае на вход 1/2 устройства подать выходное напряжение У 4, то реализуется операция определения среднегеометрического двух величин Принципиальная схема устройства, реализуюьцего математическую зависимость, определяемую формулой (4), показана на фиг. 3,В качестве экопоненциальных модуляторов используются хС-цепи, коммутируемые транзисторными ключами, Управление последними осуществляется прямоугольными импульсами иаппяжения, которые формируются тенератор;м путем ограничения на стабилитронах напряжения сети и последующего преобразования разделительным трансформатором. 5 10 15 20 25 30 Нуль-органами являются диодно-регенеративные сравнивающие устройства.Каждый нуль-орган представляет собой блокинг-тенератор с обмотками положительной и отрицательной обратной связи, в котором осуществляется отрицательная обратная связь, если мгновеннное значение экопоненциального напряжения положительно.В момент равенства этого напряжения нулю отрицательная обратная связь ослабевает, а возникающая положительная связь приводиг к генерации кратковременного импульса.В качестве устройства уравновешивания используются тритгер и сглаживающий фильтр. Принцип действия этого устройства заключается в том, что постоянная составляющая импульсного напряжения, снимаемого с выхода триггера, зависит от:последовательности по,с 1 упления импульсов, управляющих его работой.Постоянная составляющая импульсного напряжения с выхода триггера, выделенная сглаживающим фильтром, подается на эмиттерный повторитель. Нестабильнссть его коэффициента передачи так же, как и изменения напряжения источника питания практически пе влияют на точность работы устройства зследствие наличия отрицательной обратной связи в цепи, замыкающей выход устройства с одним из его входов. Предмет изобретения Устройство для реализации функциональны.; зависимостей от трех независимых переменных, содержащее последовательно соединенные экспоненциальный модулятор, нуль-орган и устройство уравновешивания, выход которого соединен с одним входом нуль-органа, второй вход которого служит входом одной из независимых переменных, а также генератор тактовых импульсов, отличпю 1 иеесч тем, что, с целью упрощения устройства и,гговышения его надежности, оно содержит дополнительную цепочку из последовательно соединенных экспоненциального модулятора и нуль-органа, причем входы дополнительного модулятора новешивания, а выходы генератора тактовых импульсов подсоединены ко входам управления экспоненциальных модуляторов.154211Составитель Л, Б, Дмитриева Редактор Л, А. УтехинаКорректор Р. И. Крючкова Заказ 393(17 1 нраж 480 Подписное Ц 11 ИИПИ Комитета по дедам изобретений н открьпнй нрн Сонете Министров СССР Москва Ж, Раушская нао. д. 45ТнпОГ 1)афн 5, пр. Сапрнова, 2
