Устройство для подачи деревьев в деревообрабатывающие станки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 206074
Авторы: Виноградов, Зайцев, Лазукова, Новожилов
Текст

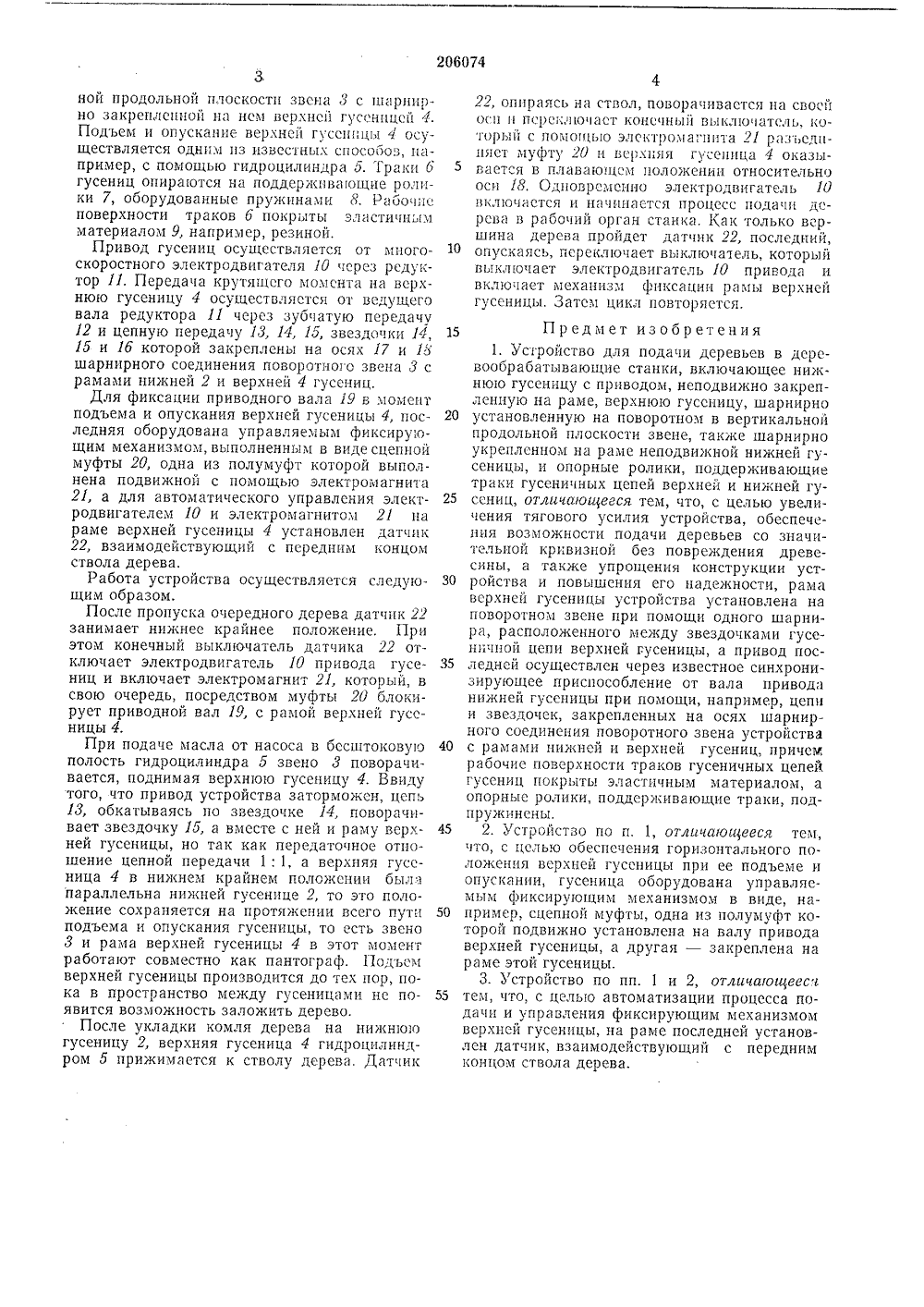

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 206074 Союз Советснин Социалистических РеспубликЗависим авт. свидетельства Ме Кл. 38 а, 838 Ь, 8451 23/08 Ю 1084099/29-14) Заявлено 17.71.1с присоединениемПриоритет ки Мв М 11 К В 27 дВ 27 оА 01УДК 621.867.152(088.8) омитет по дел обретений и открытири Совете МинистровСССР Опубликовано 02.Х 11.1967. Бюллетень Ке 2Дата опубликования описания 7.11.19 б 8 Аьторыизобретения Г. П, За Виноградов, Л. С, Лазукова и Ю. И. Новожилов ев явитель Карельский научно-исследовательский институт лесной промышленностти лесного хозяйства И ДЕРЕВЬЕВ ЩИЕ СТАНКИ СТРОЙСТВО ДЛЯ ПОД ДЕР ЕВООБРАБАТЪВА Известны устройства для подачи деревьев в деревообрабатывающие станки, включающие нижнюю гусеницу с приводом, неподвижно закрепленную на раме, верхнюю гусеницу, шарнирно установленную на поворотном в вертикальной продольной плоскости звене, также шарнирно укрепленном на раме неподвижной нижней гусеницы, и опорные ролики, поддерживающие траки гусеничных цепей верхней и нижней гусениц.Основными недостатками известных устройств такого рода являются малое тяговое усилие устройств, невозможность подачи деревьев со значительной кривизной без повреждения древесины, а также сложность и недостаточная надежность конструкции. К недостаткам известных устройств относятся также трудность сохранения горизонтального положения верхней гусеницы при ее подъеме и опускании, отсутствие автоматизации процесса подачи и управления фиксирующим механизмом верхней гусеницы,В предлагаемом устройстве указанные недостатки устранены. Для этого рама верхней гусеницы устройства установлена на поворотном звене при помощи шарнира, расположенного между звездочками верхней гусеницы, а привод последней осуществлен через известное синхронизирующее приспособление от вала привода нижней гусеницы при помощи, например, цепи и звездочек, закрепленных наосях шарнирного соединения поворотного звена устройства с рамами нижней и верхней гусениц. При этом рабочие поверхности траков5 гусеничных цепей гусениц покрыты эластичным материалом, а опорные ролики, поддерживающие траки, подпружинены.Верхняя гусеница оборудована управляемым фиксирующим механизмом в виде, напри 10 мер, сцепной муфты, одна из полумуфт которой подвижно установлена на валу приводагусеницы, а другая - закреплена на раме этойгусеницы, что обеспечивает горизонтальное положение верхней гусеницы при ее подъеме и15 опускании,На раме верхней гусеницы установлен датчик, взаимодействующий с передним концомствола дерева, что позволяет автоматизировать процесс подачи и управление фиксирую 20 щим механизмом верхней гусеницы.На фиг, 1 изображено описываемое устройство для подачи деревьев в деревообрабатывающие станки, вид сбоку; на фиг, 2 - то же,вид сверху; на фиг, 3 схематически изображен25 фиксирующий механизм верхней гусеницы вразрезе по А - А на фиг, 2; на фиг. 4 дан разрез по Б - Б на фиг. 1.Устройство, в соответствии с изобретением,состоит из рамы 1 с закрепленными на ней30 нижней гусеницей 2, поворотного в вертикальной продольной плоскости звена 3 с шарнирно закрепленной нд нем верхней гуссницси 4. Подъем и опускание верхней гусеницы 4 осуществляется одним из извесных сносооов, яд- пример, с помощью гидроцилиндра б. Траки 6 гусениц опираются на поддерживающие ролики 7, оборудованные пружинами 8. Рабо:шс поверхности траков 6 покрыты эластичным материалом 9, например, резиной.Привод гусениц осуществляется от многоскоростного электродвигателя 10 через редуктор 11. Передача крутящего момента на верхнюю гусеницу 4 осуществляется от ведущего вала редуктора 11 через зубчатую передачу 12 и цепную передачу 13, 14, 16, звездочки 14, 16 и 16 которой закреплены на осях 17 и 1 Ь шарнирного соединения поворотного звена 3 с рамами нижней 2 и верхней 4 гусениц.Для фиксации приводного вала 19 в момент подъема и опускания верхней гусеницы 4, последняя оборудована управляемым фиксирующим механизмом, выполненных в виде сцепной муфты 20, одна из полумуфт которой выполнена подвижной с помощью электромагнита 21, а для автоматического управления электродвигателем 10 и электромагнитом 21 нд раме верхней гусеницы 4 установлен датчик 22, взаимодеиствующий с передним концом ствола дерева.Работа устройства осуществляется следующим образом.После пропуска очередного дерева датчик 22 занимает нижнее крайнее положение, При этом конечный выключатель датчика 22 отключает электродвигатель О привода гусениц и включает электромагнит 21, который, в свою очередь, посредством муфты 20 блокирует приводной вал 19, с рамой верхней гуссницы 4,При подаче масла от насоса в бссштоковуо полость гидроцилиндра б звено 3 поворачивается, поднимая верхнюю гусеницу 4. Ввиду того, что привод устройства заторможен, цепь 13, обкатываясь по звездочке 14, поворачивает звездочку 16, а вместе с ней и раму верхней гусеницы, но так как передаточное отношение цепной передачи 1: 1, а верхняя гусеница 4 в нижнем крайнем положснии был д параллельна нижней гусенице 2, то это положение сохраняется на протяжении всего пути подъема и опускания гусеницы, то есть звено 3 и рама верхней гусеницы 4 в этот момент работают совместно как пантограф. Подьсм верхней гусеницы производится до тех нор, пока в пространство между гусеницами пс появится возможность заложить дерево.После укладки комля дерева на нижнюю гусеницу 2, верхняя гусеница 4 гидроцилиндром 5 прижимается к стволу дерева. Датчик 15 20 25 30 35 40 45 50 55 22, опираясь на ствол, поворачивается на своей О( и и перслояст конечный Бклоатель, который с помощью элсктромагшта 21 разъединяет муфту 20 и верхняя гусеница 4 оказывается в плаваюцсм положении относительно оси И Одновременно электродвигатель 10 включается и нснияется процесс подаи ревя в рабочии орган станка. Как только вершина дерева пройдет датчик 22, последний, опускаясь, переключает вьключачель, который выключает электродвигатель 10 привода и включает механизм фиксации рамы верхней гусеницы, Затем цикл повторяется.Предмет изобретения1. Устройство для подачи деревьев в дсревообрабатывающие станки, включающее нижнюо гусеницу с приводом, неподвижно закрепленную на раме, верхнюю гусеницу, шарнирно установленную на поворотном в вертикальной продольной плоскости звене, также шарнирно укрепленном на раме неподвижной нижней гусеницы, и опорные ролики, поддерживающие траки гусеничных цепей верхней и нижней гусениц, отличачощегся тем, что, с целью увеличения тягового усилия устройства, обеспечения возможности подачи деревьев со значительной кривизной без повреждения древесины, а также упрощения конструкции устройства и повышения его надежности, рама всрхнсй гусеницы устройства установлена на поворотном звене при помощи одного шарнира, расположенного между звездочками гусеничной цепи верхней гусеницы, а привод последней осуществлен через известное синхронизирующее приспособление от вала привода нижней гусеницы при помощи, например, цепи и звездочек, закрепленных на осях шарнирного соединения поворотного звена устройства с рамами нижней и верхней гусениц, причем рабочие поверхности траков гусеничных цепей гусениц покрыты эластичным материалом, а опорныс ролики, поддерживающие траки, подпружинсны.2. Устройство по п. 1, отлачаюш,ееся тем, что, с целью обеспечения горизонтального положения верхней гусеницы при ее подъеме и опускании, гусеница оборудована управляемым фиксирующим механизмом в виде, например, сцепной муфты, одна из полумуфт которой подвижно установлена на валу привода верхней гусеницы, а другая - закреплена на раме этой гусеницы.3. Устройство по пп. 1 и 2, отличающеесч тем, что, с целью автоматизации процесса подачи и управления фиксирующим механизмом верхней гусеницы, на раме последней установлен датчик, взаимодействующий с передним концом ствола дерева.Корректоры: Т. П. Лаврухина и Т. Д, Чунаева Заказ 467 б/11 Тираж 53 э ПодписаниеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр, Серова, д. 4Типографии, пр. Сапупова, 2
СмотретьЗаявка
1084099
Карельский научно исследовательский институт лесной промышленности, лесного хоз йства
Г. П. Зайцев, В. А. Виноградов, Л. С. Лазукова, Ю. И. Новожилов
МПК / Метки
МПК: A01G 23/08, B27B 25/00, B27B 29/00, B27B 29/02, B27L 1/00
Метки: деревообрабатывающие, деревьев, подачи, станки
Опубликовано: 01.01.1967
