Способ предупреждения эндогенных пожаров при разработке крутопадающих угольных пластов столбами по падению

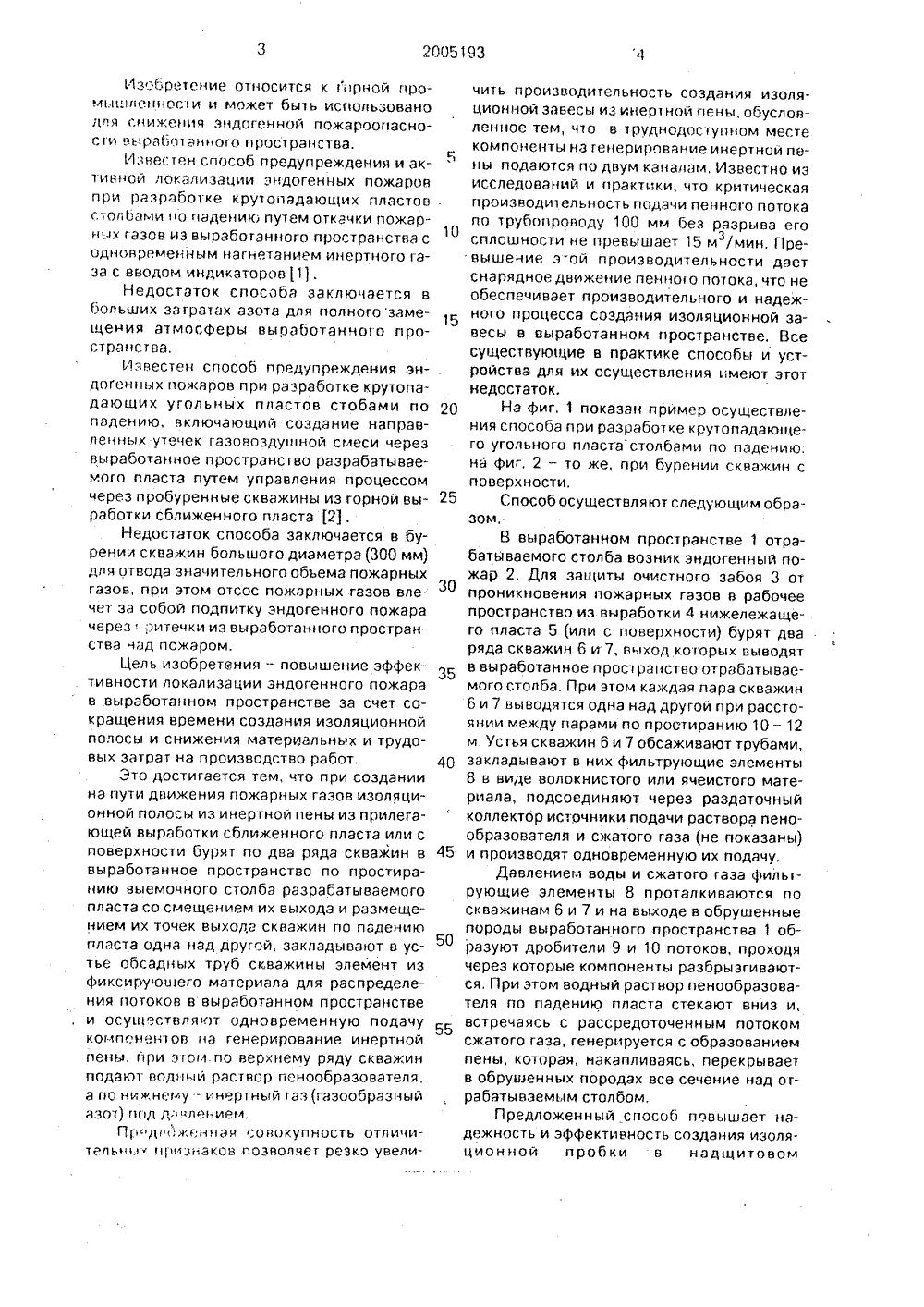

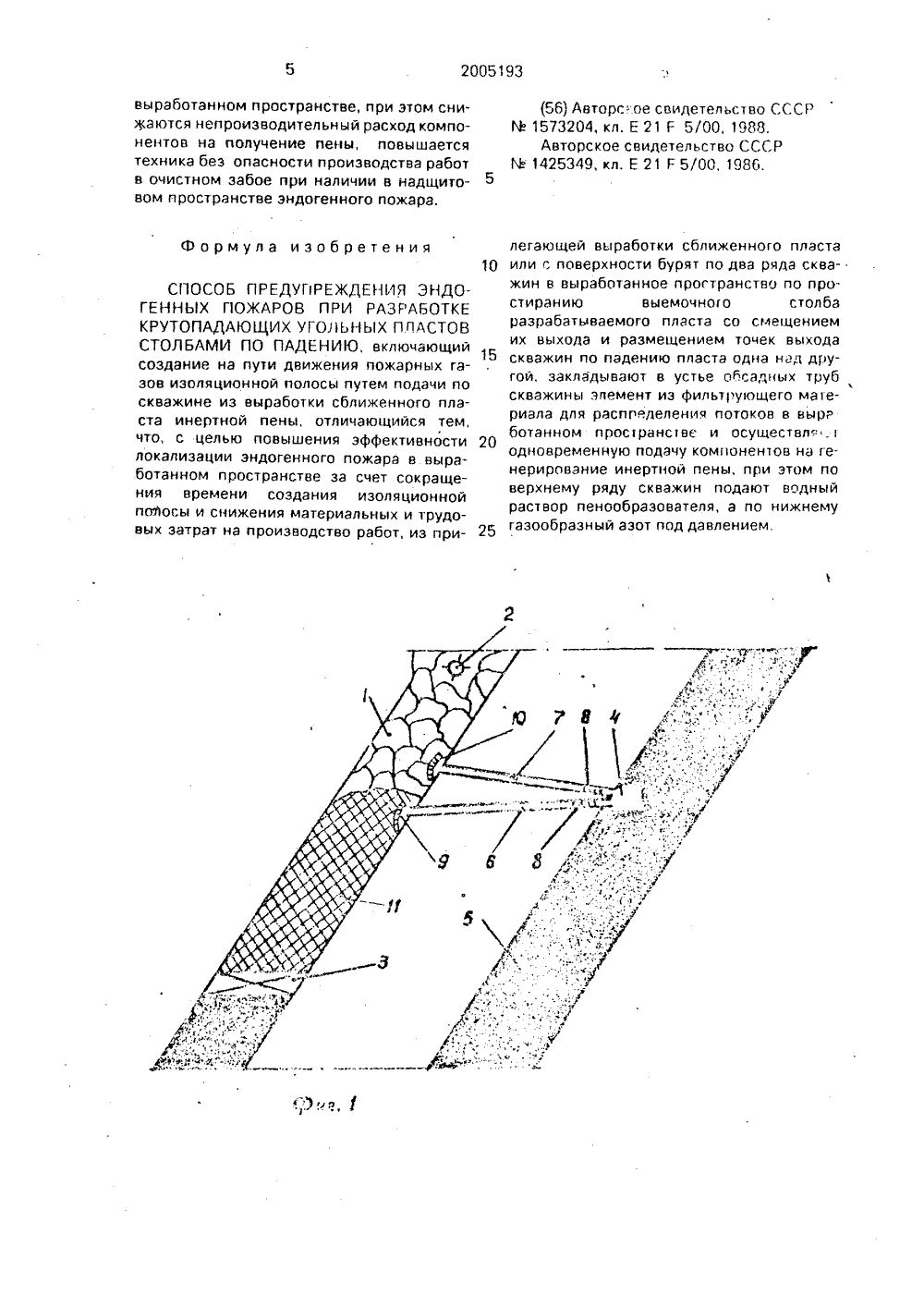

ОПИСАНИЕ ИЗОБРЕТ И ПАТЕН Комитет Российской Федерации по патентам и товарным знакам(71) Восточное отделение Всесоюзного научноисследовательского института горно-спасательного дела(54) СПОСОБ ПРЕДУПРЕЖДЕНИЯ ЭНДОГЕННЫХ ПОЖАРОВ ПРИ РАЗРАБОТКЕ КРУТОПАДАЮЩИХ УГОЛЪНЫХ ПЛАСТОВ СТОЛБАМИПО ПАДЕНИЮ(57) Использование: для снижения зндогенной по(191 ШУ (1 Ц 2005193 С 1(Я 1) 5 Е 21 Р 5 00 жароопасности выработанного пространства Сущность изобретения: при создании изоляционной завесы в выработанном пространстве из прилегающей горной выработки сближенного пласта или с земной поверхности бурят по два ряда скважин по простиранию выемочного столба разрабатываемого пласта со смещением выхода скважин по падению пласта По верхнему ряду скважин подают водный раствор пенообразователя. а по нижнему - газообразный азот под давлением. Перед подачей компонентов в трубы закладывают фильтрующий матЬ- риал, который в выработанном пространстве функционирует как распределитель потока при генерировании пены. 1 ил.Изобретение относится к йрной промышленнос 1 и и может быть использованодля снижения эндогенной пожароопасносги вырабо 1 анного пространства.Известен способ предупреждения и активной локализации эндогенных пожаровпри разработке крутопадающих пластовстолбами по падению путем откачки пожарныхазов из выработанного пространства содновременным нагнетанием инертного газа с вводом индикаторов (1),Недостаток способа заключается вбольших загратах азота для полногозамещения атмосферы выработанного пространства.Известен способ предупреждения эндогенных пожаров при разработке крутопадающих угольных пластов стобами попадению, включающий создание направленных утечек газовоздушной смеси черезвыработанное пространство разрабатываемого пласта путем управления процессомчерез пробуренные скважины из горной выработки сближенного пласта (21.Недостаток способа заключается в бурении скважин большого диаметра (ЗОО мм)для отвода значительного обьема пожарныхгазов, при этом отсос пожарных газов влечет за собой подпитку эндогенного пожарачерез ритечки из выработанного пространстваа н ад и ожа ром.Цель изобретения - повышение эффективности локализации эндогенного пожарав выработанном пространстве за счет сокращения времени создания изоляционнойполосы и снижения материальных и трудовых затрат на производство работ.Это достигается тем, что при созданиина пути движения пожарных газов изоляционной полосы из инертной пены из прилегающей выработки сближенного пласта или споверхности бурят по два ряда скважин ввыработанное пространство по простиранию выемочного столба разрабатываемогопласта со смещением их выхода и размещением их точек выхода скважин по падениюпласта одна над другой, закладывают в устье обсадных труб скважины элемент изфиксиру ощего материала для распределения потоков в выработанном пространствеи осуш.ствлявот одновременную подачукомпонентов на генерирование инертнойпены, при эом.по верхнему ряду скважинподают еодныи раствор пенообразователя,а по нижнему - инертный газ (газообразныйазот) под д влением,Пр"д , кенная совокупность отличительнопризнаков позволяет резко увеличить производительность создания изоляционной завесы из инертной пены, обусловленное тем, что в труднодоступном местеСкомпоненты на генерирование инертнои пены подаются по двум каналам, Известно изисследований и практики, что критическаяпроизводи 1 ельность подачи пенного потока10по трубопроводу 100 мм без разрыва егосплошности не превышает 15 м /мин. Презвышение эгой производительности даетснарядное движение пенного потока, что необеспечивает производительного и надежного процесса создания изоляционной завесы в выработанном пространстве. Всесуществующие в практике способы и устройства для их осуществления имеют этотнедостаток.20 На фиг. 1 показан пример осуществления способа при разработке крутопадающего угольного пласта столбами по падению:на фиг, 2 - то же, при бурении скважин споверхности,25 Способ осуществляют следующим образом,В выработанном пространстве 1 отрабатываемого столба возник эндогенный пожар 2. Для защиты очистного забоя 3 отпроникновения пожарных газов в рабочеепространство из выработки 4 нижележащего пласта 5 (или с поверхности) бурят дваряда скважин 6 и 7, выход которых выводятв выработанное пространство отрабатываемого столба. При этом каждая лара скважинб и 7 выводятся одна над другой при расстоянии между парами по простиранию 10 - 12м. Устья скважин 6 и 7 обсаживают трубами,закладывают в них фильтрующие элементы8 в виде волокнистого или ячеистого материала, подсоединяют через раздаточныйколлектор источники подачи раствора пенообразователя и сжатого газа (не показаны)45 и производят одновременную их подачу.Давлением воды и сжатого газа фильтрующие элементы 8 проталкиваются поскважинам 6 и 7 и на выходе в обрушенныепороды выработанного пространства 1 образуют дробители 9 и 10 потоков, проходячерез которые компоненты разбрызгиваются, При этом водный раствор пенообразователя по падению пласта стекают вниз и,встречаясь с рассредоточенным потокомсжатого газа, генерируется с образованиемпены, которая, накапливаясь, перекрываетв обрушенных породах все сечение над отрабатываемым столбом,Предложенный способ повышает надежность и эффективность создания изоляционной пробки е надщитоеом(56) Авторсое свидетельство СССРМ 1573204, кл. Е 21 Г 5/00, 1988.Авторское свидетельство СССРМ 1425349, кл. Е 21 Г 5/00, 1986.5 10СПОСОБ ПРЕДУГРЕЖДЕНИЯ ЭНДОГЕННЫХ Г 10 ЖАРОВ ПРИ РАЗРАБОТКЕ КРУТОПАДАЮЩИХ УГО)ЬНЫХ ПВАСТОВ СТОЛБАМИ ПО ПАДЕНИЮ, включающий создание на пути движения пожарных га 15 эов изоляционной полосы путем подачи по скважине из выработки сближенного пласта инертной пены, отличающийся тем, что, с целью повышения эффективности 20 локализации эндогенного пожара в выработанном пространстве за счет сокращения времени создания изоляционной подносы и снижения материальных и трудовых затрат на производство работ, из при выработанном пространстве, при этом сниЖаются непроизводительный расход компонентов на получение пены, повышается техника без опасности производства работ в очистном забое при наличии в надщитовом пространстве эндогенного пожара. Формула изобретения легающей выработки сближенного пласта или с поверхности бурят по два ряда скважин в выработанное прогтранство по простиранию выемочноо столба разрабатываемого пласта со смещением их выхода и размещением точек выхода скважин по падению пласта одна над другой, закладывают в устье обсадных труб скважины элемент из фильтруощего материала для расппеделения потоков в выр ботанном просрансве и осуществл: .одновременную подачу компонентов на генерирование инертной пены, при этом по верхнему ряду скважин подают водный раствор пенообразователя, а по нижнему газообразный азот под давлением.2005193 Составитель А.ЧуприкоТехред М; Моргентаи едактор А.Бер орол орректо Тираж ПодписноеНПО "Поиск" Роспатента13035, Москва, Ж, Раушская наб 4/5 каз 342 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10
