Стена многоэтажных зданий

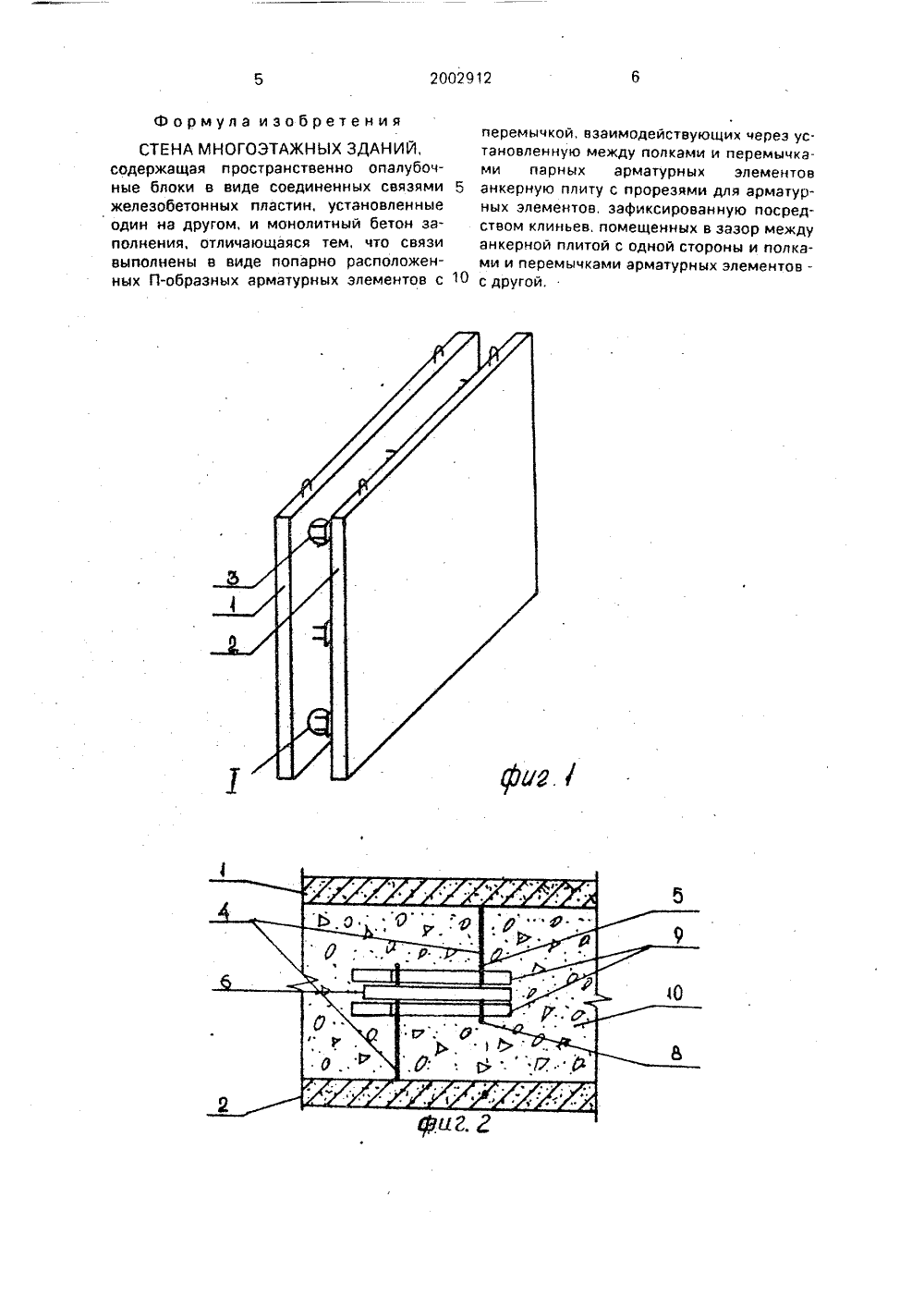

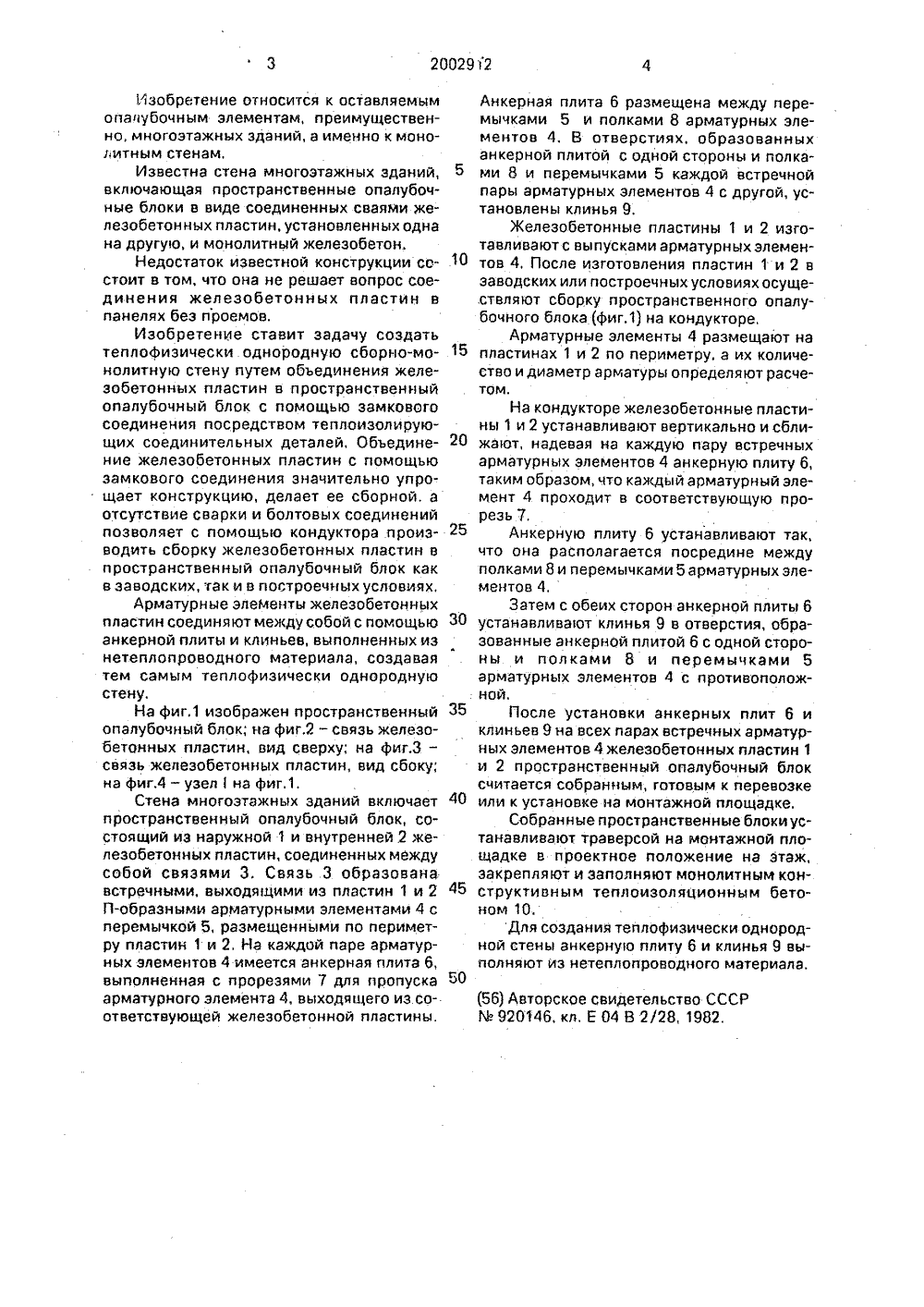

ПАТЕНТ Комитет Российской Федерации по патентам и товарным знакам ИКАНИЕ ИЗОБР(73) Гамбаров Георгий Александрович; ПростаковВладимир Михайлович; Набатян Левон Борисович(54) СТЕНА МНОГОЭТАЖНЫХ ЗДАНИЙ(57) Изобретение относится к оставляемым олалу -бочным элементам многоэтажных зданий, а именнок монолитным стенам, соединенных связями. Предлагается стена многоэтажных зданий включаетпространственные опалубочные блоки в виде соединенных связями железобетонных пластин установленных одна на другую, и монолитный бетон.Изобретение ставит задачу создать теплофизичес 9) И 3 (11) 2 О 02912 ки однородную сборно-монолитную стену путам объединения железобетонных пластин в пространственный опалубочный блок с помощью замкового соединения посредством теппоизолирующих соединительных деталей. Отличия изобретения состоят в том, что связи выполнены в виде П-образ - ных арматурных элементов с перемычкой, пги этом каждая пара арматурных элементов, выходящих из железобетонных пластин, размещена в прорезях анкерной плиты, установленной между перемычками и полками арматурных элементов, причем с обеих сторон анкерной плиты расположены клинья в отверстиях образованных анкерной плитой с одно . стороны и попками и перемычками арматурных элементов с противоположной. 4 ил.Изобретение относится к оставляемым опалубочным элементам, преимущественно, многоэтажных зданий, а именно к монолитным стенам,Известна стена многоэтажных зданий, включающая пространственные опалубочные блоки в виде соединенных сваями железобетонных пластин, установленных одна на другую, и монолитный железобетон.Недостаток известной конструкции состоит в том, что она не решает вопрос соединения железобетонных пластин в панелях без проемов,Изобретение ставит задачу создать теплофизически однородную сборно-монолитную стену путем объединения железобетонных пластин в пространственный опалубочный блок с помощью замкового соединения посредством теплоизолирующих соединительных деталей, Объедине 5 .10 15 20 ние железобетонных пластин с помощью замкового соединения значительно упрощает конструкцию, делает ее сборной, а отсутствие сварки и болтовых соединений позволяет с помощью кондуктора произ водить сборку железобетонных пластин в пространственный опалубочный блок как в заводских, так и в построечных условиях,Арматурные элементы железобетонных пластин соединяют между собой с помощью 30 анкерной плиты и клиньев, выполненных из нетеплопроводного материала, создаваятем самым теплофизически однородную стену.На фиг.1 изображен пространственный 35 опалубочный блок; на фиг.2 - связь железобетонных пластин, вид сверху; на фиг,3 - связь железобетонных пластин, вид сбоку; на фиг.4 - узелна фиг.1.Стена многоэтажных зданий включает 40 пространственный опалубочный блок, состоящий из наружной 1 и внутренней.2 железобетонных пластин, соединенных между собой связями 3. Связь 3 образована встречными, выходящими из пластин 1 и 2 45 П-образными арматурными элементами 4 с перемычкой 5, размещенными по периметру пластин 1 и 2, На каждой паре арматурных элементов 4 имеется анкерная плита 6, выполненная с прорезями 7 для пропуска 50 арматурного элемента 4, выходящего из соответствующей железобетонной пластины. Анкерная плита 6 размещена между перемычками 5 и полками 8 арматурных элементов 4, В отверстиях, образованных анкерной плитой с одной стороны и полками 8 и перемычками 5 каждой встречной пары арматурных элементов 4 с другой, установлены клинья 9.Железобетонные пластины 1 и 2 изготавливают с выпусками арматурных элементов 4, После изготовления пластин 1 и 2 в заводских или построечных условиях осуществляют сборку пространственного опалубочного блока (фиг.1) на кондукторе,Арматурные элементы 4 размещают на пластинах 1 и 2 по периметру. а их количество и диаметр арматуры определяют расчетом.На кондукторе железобетонные пластины 1 и 2 устанавливают вертикально и сближают, надевая на каждую пару встречных арматурных элементов 4 анкерную плиту 6, таким образом, что каждый арматурный элемент 4 проходит в соответствующую прорезь 7,Анкерную плиту 6 устанавливают так, что она располагается посредине между полками 8 и перемычками 5 арматурных элементов 4.Затем с обеих сторон анкерной плиты 6 устанавливают клинья 9 в отверстия, образованные анкерной плитой б с одной стороны и полками 8 и перемычками 5 арматурных элементов 4 с противоположной,После установки анкерных плит 6 и клиньев 9 на всех парах встречных арматурных элементов 4 железобетонных пластин 1 и 2 пространственный опалубочный блок считается собранным, готовым к перевозке или к установке на монтажной площадке.Собранные пространственные блоки устанавливают траверсой на монтажной площадке в проектное положение на этаж, закрепляют и заполняют монолитным конструктивным теплоизоляционным бетоном 10.Для создания теплофизически однородной стены анкерную плиту 6 и клинья 9 выполняют из нетеплопроводного материала,(56) Авторское свидетельство СССРМ 920146, кл, Е 04 В 2/28, 1982, 2002912Формул а и за бр ете н и яСТЕНА МНОГОЭТАЖНЫХ ЗДАНИЙ, содержащая пространственно опалубочные блоки в виде соединенных связями железобетонных пластин, установленные один на другом, и монолитный бетон заполнения, отличающаяся тем, что связи выполнены в виде попарно расположенных П-образных арматурных элементов с перемычкой, взаимодействующих через установленную между полками и перемычками парных арматурных элементов 5 анкерную плиту с прорезями для арматурных элементов, зафиксированную посредством клиньев, помещенных в зазор между анкерной плитой с одной стороны и полками и перемычками арматурных элементов- "0 с другой.2002912 Максимишинец Редактор Т,Горячев ррект Заказ 3222 одписн ираж НПО "Поиск" Роспатента 13035, Москва, Ж, Раушская нэб., 4/роизводственно-издательский комбинат "Патент", г, Ужгород, ул Гагарина, 101 Состав Тех ред ль Г.ГамбаровМоргентал
