Генератор сигналов уолша

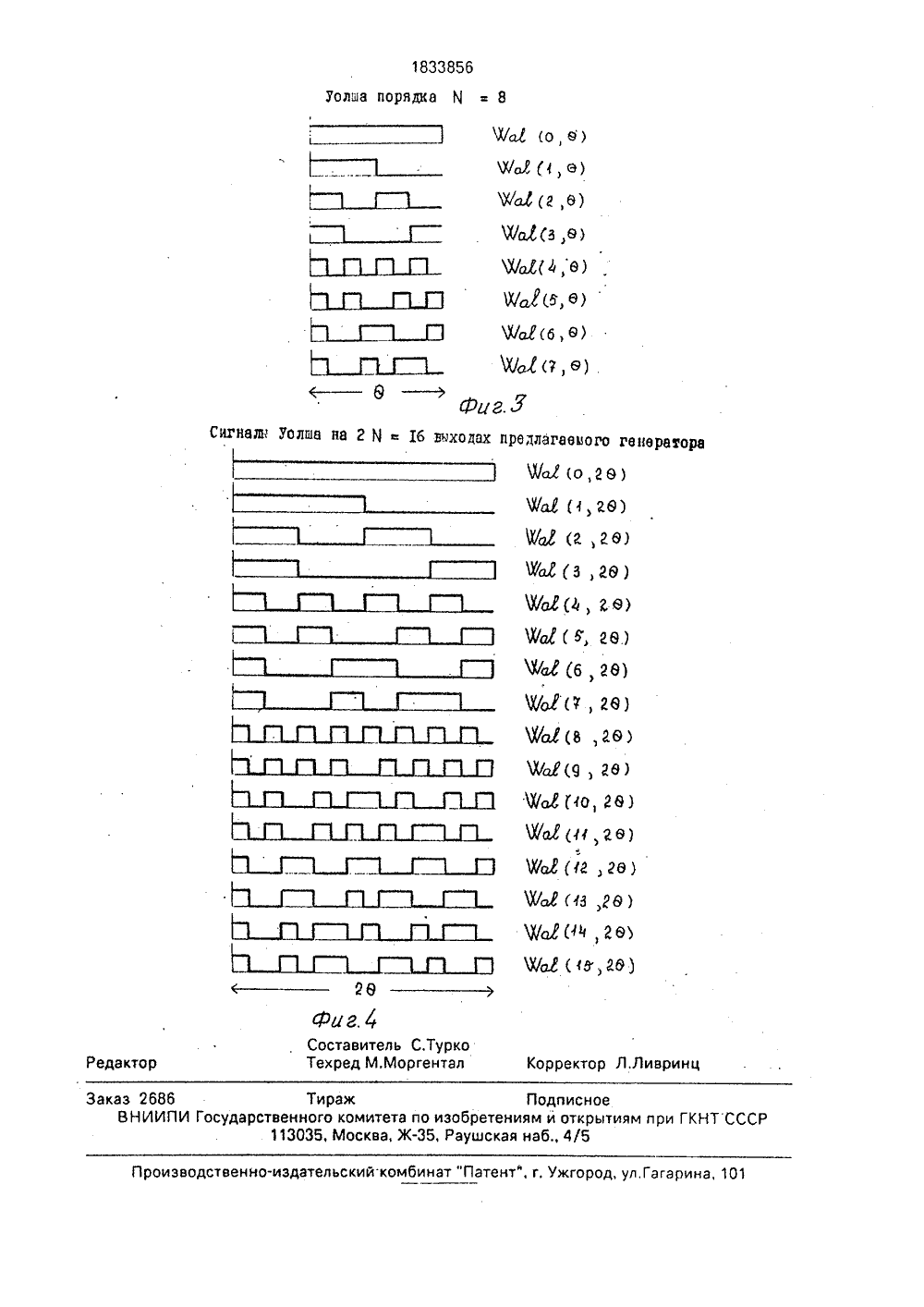

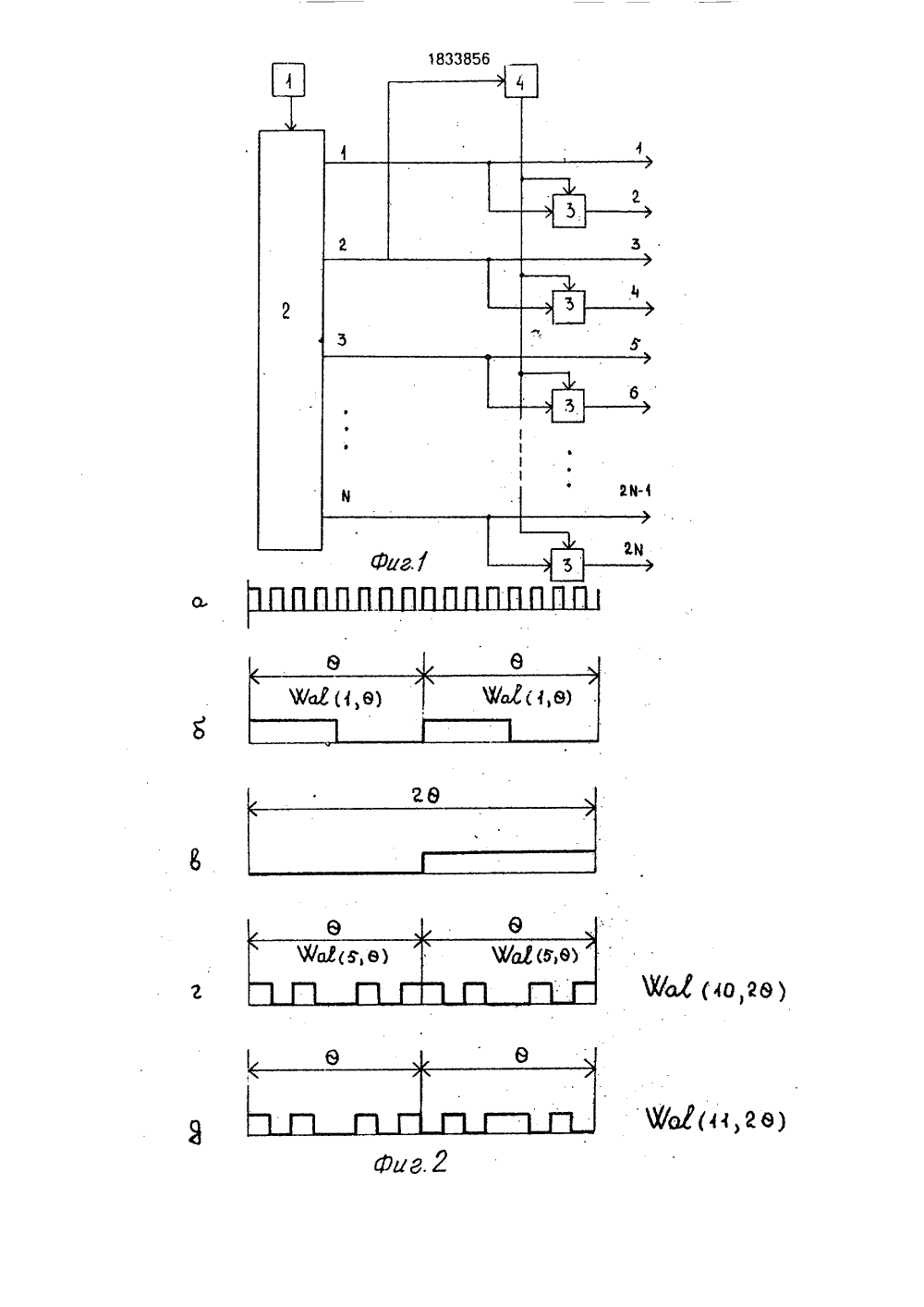

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 183385 06 Р 1 02 САНИ РЕТЕНИ втоматике и ет быть исмации,анася упрощепри увели- сигналов, ровании синератор соалов Уолша ОСУДАРСТВЕННОЕ ПАТЕНТНОЕДОМСТВО СССРГОСПАТЕНТ СССР) К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРМ 1310798, кл. 6 06 Р 1/025, 1986,Авторское свидетельство СССРМ 1032442, кл. 0 06 Р 1/025, 1982,(54) ГЕНЕРАТОР СИГНАЛОВ УОЛША(57) Генератор сигналов Уолша относитавтоматике и вычислительной технике и Изобретение относится к а вычислительной технике и мож пользовано при передаче инфор лизе и синтезе сигналов.Целью изобретения являет ние генератора сигналов Уолша чении числа формируемых .достигаемое тем, что при форми стемы сигналов порядка 2 й ге держит блок формирования сигн порядка Й. На фиг. 1 представлена структурная схема генератора сигналов Уолша; на фиг. 2 - временные диаграммы, иллюстрирующие процесс формирования сигнала Яа (10, 26) и сигнала УУа(11, 26 предлагаемым генератором; на фиг. 3 - временные диаграммы сигналов, формируемых на выходах 2 формирования функций Уолша порядка й; на фиг. 4 - временные диаграммы сигналов Уолша, формируемых на 28 = 16 выходах предлагаемого генератора сигналов Уолша.Генератор сигналов Уолша содержит задающий генератор 1, блок 2 формирования жет быть использован при передаче информации, анализе и синтезе сигналов, Цель изобретения - упрощение генератора при увеличении числа формируемых сигналов Уолша, Генератор сигналов Уолша содержит задающий генератор, блок формирования сигналов Уолша порядка Й, М сумматоров по модулю два и триггер. При формировании системы сигналов порядка 2 М генератор содержит блок формирования сигналов Уолша порядка й. 4 ил. сигналов Уолша порядка й, сумматоры 3 по модулю два и триггер 4.Генератор сигналов Уолша работает следующим образом.Перед началом работы генератора триггер 4 устанавливается в состояние "1", При поступлении тактовых импульсов с выхода задающего генератора 1 на тактовый вход блока 2 формирования сигналов Уолша порядка М на выходах блока 2 появляются й сигналов Уолша. Например, для случая й = 8 на выходах блока 2 в течении времени 0 сформируется система сигналов Уолша, имеющая вид,+ ------------+ в в + в - В данной маны по Пэли, Значце соответствую х блока 2 формиро трице сигналы упорядочеениям уровней+, - в матрит значения 1. 0 на выходавания сигналов Уолша.Сигналы с выходов блока 2 поступают на выходы генератора сигналов Уолша и на первые входы соответствующих сумматоров 3 по модулю два, на вторые входы которых поступает сигнал с выхода триггера 4,В течение первого периода времени О, равного периоду формирования сигналов Уолша на выходах блоков 2, триггер 4 находится в состоянии "О", поскольку перед началом работы генератора сигналов Уолша он был установлен в состояние "1" и с началом работы генератора перешел в состояние "О" под воздействием импульса, поступающего со второго выхода блока 2 формирования сигналов Уолша, на котором формируется/ первая функция Уолша Яа 1 (1, 6).С началом второго периода времени О триггер 4 переходит в состояние "1" под воздействием второго импульса, поступающего со второго выхода блока 2. В течении второго периода времени Она выходах блока 2 формирования сигналов Уолша повторно формируются й сигналов Уолша, поступающие на соответствующие выходы генератора и на первые входы сумматоров 3 по модулю два, Вследствие того, что на вторые входы сумматоров 3 по модулю два в течении этого времени поступает "1", на выходах сумматоров 3 по модулю два формируются соответствуюЩие сигналы Юа 1 (1, 6) в инвертированном виде (где - порядковый номер сигнала размерности ч),Таким образом в течение времени 2 О на выходах генератора сигналов Уолша будет сформирована система сигналов, имеющая вид:--------в в в в вф----------в в в ввв+ ++ +Следовательно, предлагаемый генератор сигналов Уолша формирует систему сигналов Уолша, состоящую из 2 й сигналов (в рассмотренном случае - из 16 сигналов Уолша). При этом число каналов формирования сигналов Уолша у блока 2 равно й. У прототипа, формирующего 2 Й сигналов Уолша 5 10 15 20 25 30 35 40 45 50 55 блок 2 формирования сигналов Уолша должен был бы иметь 2 й каналов,В дальнейшем работа предлагаемого генератора осуществляется аналогично описанному выше.На фиг. 2 приведены временные диаграммы, иллюстрирующие процесс формирования сигналов М/а (10, 2 6) и Юа 1 (11, 2 6) предлагаемым генератором. На диаграммах показано временное состояние;а) выхода задающего генератора 1;б) второго выхода блока 2 формирования сигналов Уолша, на котором формируется первая функция Уолша Яа (1, 6);в) выхода триггера 4;г) выхода блока 2 формирования сигналов Уолша, на котором эа период времени О формируется пятая функция Уолша Юа (5,6), а эа период времени 2 Оформируется десятый сигнал Уолша Юа(10, 2 6);д) выхода соответствующего сумматора 3 по модулю два, на котором за период времени 2 Оформируется одиннадцатый сигнал Уолша ИРа 1(11, 2 6).На фиг. 3 приведены временные диаграммы сигналов, формируемых на выходах блока 2 формирования сигналов Уолша порядка й = 8. На фиг, 4 приведены временные диаграммы сигналов, формируемых на 2 й = =16 выходах предлагаемого генератора.Мспользование изобретения позволяет создавать генераторы сигналов Уолша, имеющие упрощенное устройство, вследствии того, что число каналов формирования сигналов Уолша в блоке формирования сигналов Уолша предлагаемого генератора в два раза меньше, чем у известных генераторов сигналов Уолша.Формула изобретения Генератор сигналов Уолша, содержащий задающий генератор и блок формирования сигналов Уолша порядка й, причем выход задающего генератора соединен с тактовым входом блока формирования сигналов Уолша порядка М, отл и чающий ся тем,что, с целью упрощения генератора при увеличении числа формируемых сигналов Уолша, он содержит Й сумматоров по модулю два и триггер, причем выходы блока формирования сигналов Уолша порядка 1 ч соединены с первыми входами соответствующих сумматоров по модулю два, вторые входы которых соединены с выходом триггера, счетный вход которого соединен с выходом первой функции Уолша блока формирования сигналов Уолша порядка М, выходы блока формирования сигналов Уолша порядка й и выходы сумматоров по модулю два являются 2 М выходами генератора,1833856 Уолша порядка М8 ЧЫ со,е) ЮоХ СМ,а) Ф Ю(г,е) ММСз,в) ЮаХ 4,6 ) Фаей 6) 9 ЫГВ,6) ХИ Л,в) Сигналы Уолша на 2 выходах првдлагавиого гвнвраВал, СО,20) ЯlаЯ Г) 26) Фг 8 и, 26) Ы (З, 26) ЯЫ(4, ав) ЯМ (, 9.) ЧЫ (б, 29) %ИЛ, гв) ММ (8, 26) ХМ(я, гв) Юа 8 ГМ 01 29) ЮаХ Гд,2 в) ВЫ Са, гв) Эа 8 Г 13 26 ) Щ РЦ,ге) ФЫ (,26) Фиг. 4Составитель С.Турко Техред М.Моргентал Ливри Кор Редэк Заказ 268 ВНИИТираж ПодписноеГосударственного комитета по изобретениям и открытиям и ри ГКНТССС 113035, Москва, Ж, Раушская наб., 4/5 зводственно-издательский комбинат Патент, г. Ужгород, ул,Гагарина, 1
