Дозатор сыпучих материалов

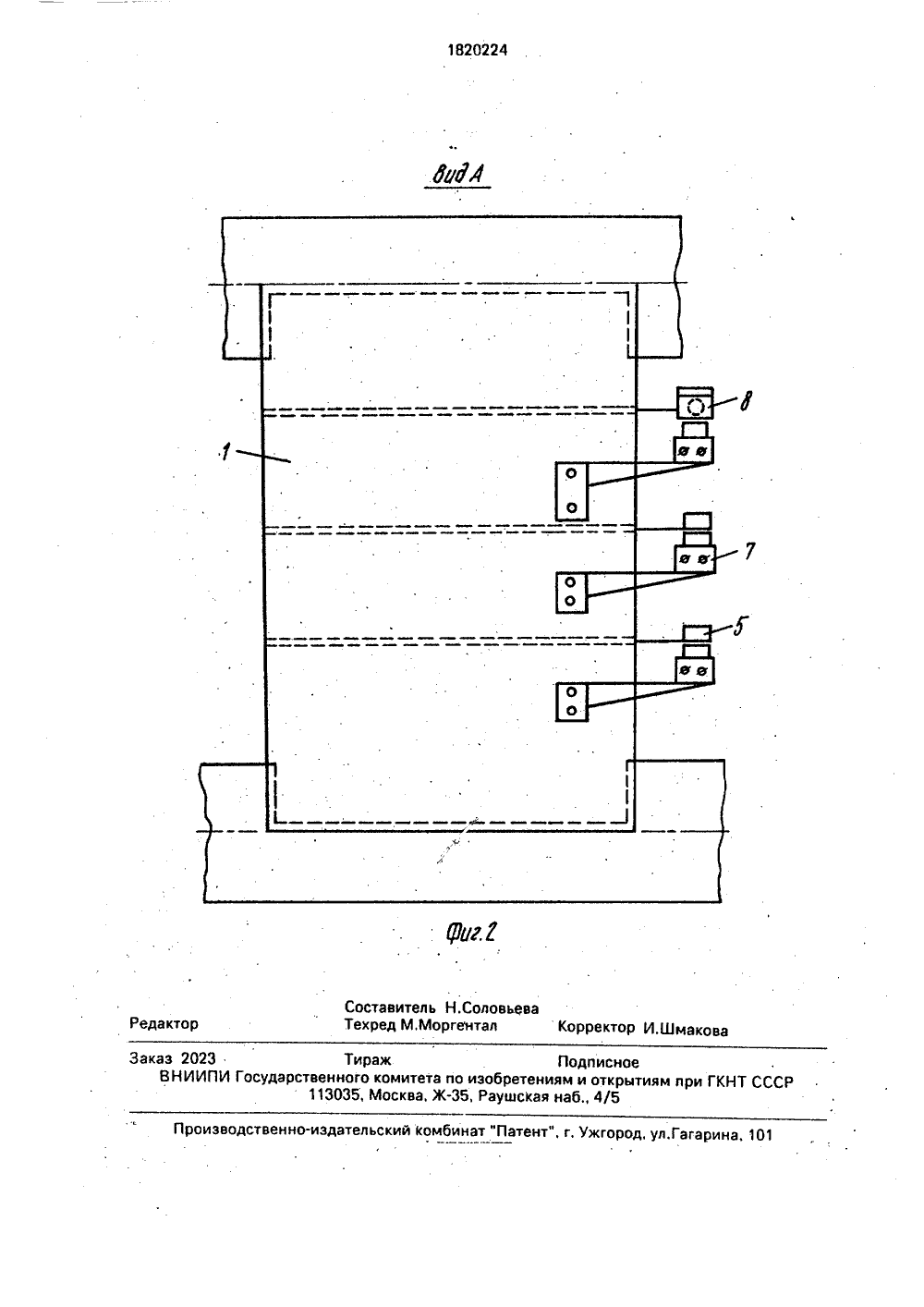

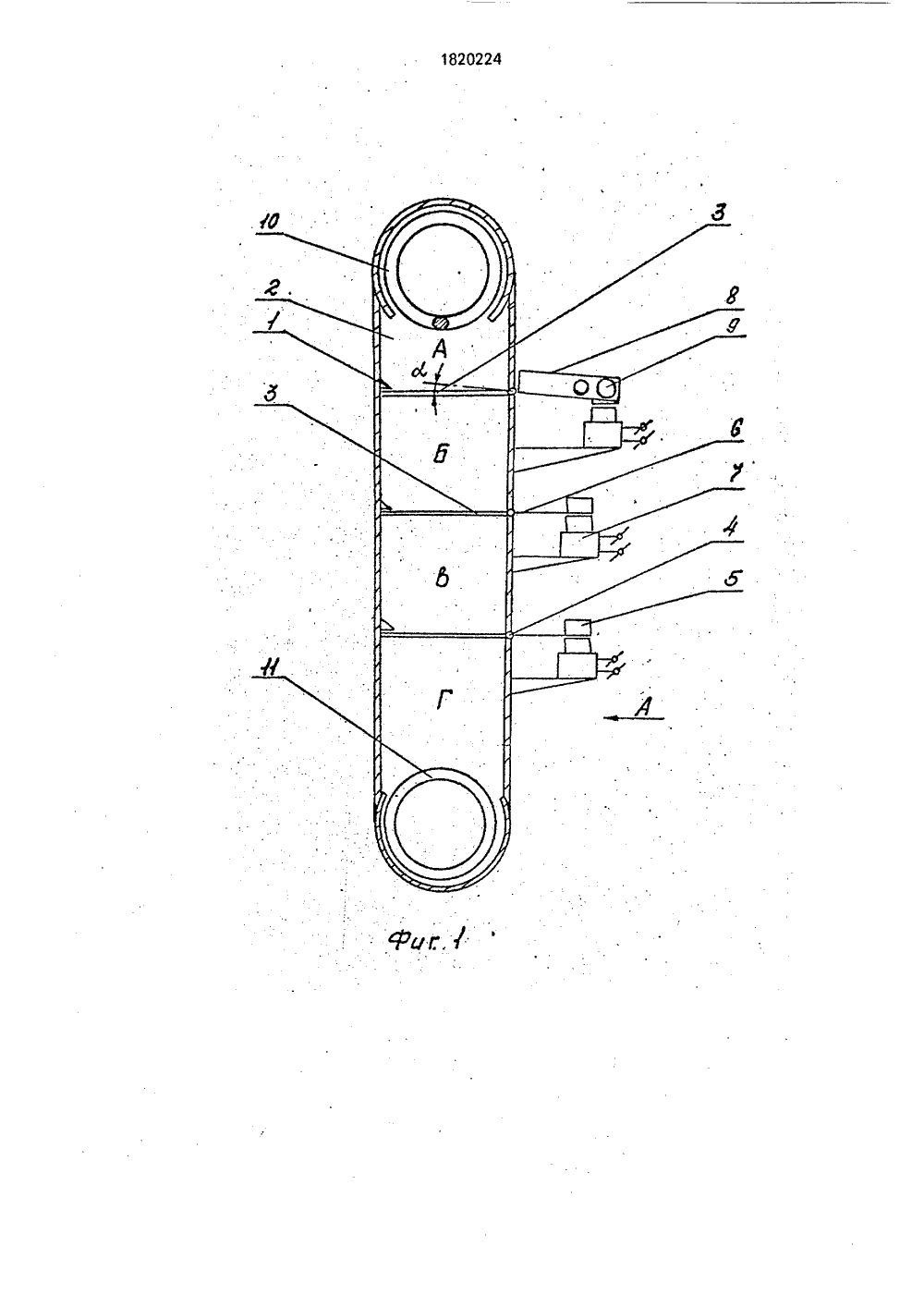

(19) (11) 24 А 1)5 ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(56) Авторское свидетельство СССР М 894365, кл. 0 01 Г 11/18, 1979.Авторское свидетельство СССР М 853400, кл. 0 01 Е 11/18, 1979.(54) ДОЗАТОР СЫПУЧИХ МАТЕРИАЛОВ Изобретение относится к устройствам для дозированной выдачи сыпучих материалов и может быть использовано в пищевой, химической, строительной отраслях, а также в сельскохозяйственном производстве.Целью изобретения является повышение эффективности за счет обеспечения возможности выдачи различных по объему доз.На фиг. 1 показан предлагаемый дозатор; на фиг,2 - вид А на фиг. 1,Устройство для дозированной выдачи сыпучих материалов содержит корпус 1 с впускным и выпускным отверстиями, камеры 2, разделенные клапанами 3, жестко закрепленными на осях их поворота 4, противовесы 5. установленные на рычагах 6. На внешней стороне корпуса 1 у каждой камеры 2 установлены электромагниты 7. Противовес верхнего клапана 3 выполнен в виде короба 8, внутри которого размещена подвижная масса 9, В роли подвижной массы могут быть использованы шарики, сыпу(57) Сущность изобретения: дозатор содержит корпус с впускным и выпускным отверстиями, в котором один над другим размещены клапаны, закрепленные на осях с возможностью поворота. Механизм фиксации клапанов выполнен в виде рычагов С противовесами, закрепленных на осях клапанов, и электромагнитов по числу клапанов, Электромагниты закреплены снаружи корпуса; Противовес верхнего клапана выполнен в виде короба с подвижной массой, установленного с образованием острого угла между его основанием и поверхностью клапана, обращенной к впускному отвер" стию. 2 ил. чий материал, жидкость. В корпусеверхним клапаном установлен питатранспортер 10, а под нижним клапвыгрузной транспортер 11. Дозатор работает следующим образом.йСыпучий материал поступает в корпус 1 ф) с помощью питающего спирального транс- р портера 10. При необходимости выдачи дозы А включают электромагнит 7 верхнего клапана, фиксируя клапан в горизонтальном положении, а электромагниты среднего и нижнего клапанов выключают. По оконча- Ь нии заполнения камеры 2 отключают электромагнит верхнего клапана и сыпучий материал, опрокидывая собственным весом клапаны с противовесами, поступает на выгрузной транспортер 11, который осуществляют выдачу. дозы в необходимом месте. Освободившись от материала, все клапаны 3 под действием противовесов, установленных на рычагах 6, возвращаются в исходное (горизонтальное) положение, Масса противовесов 5 среднего и нижнего клапанов по 11820224добрана с учетом необходимости только их При необходимости выдачи дозы В фик воэврата в исходное положение. сируется нижний клапан 3, остальные клаКогда необходимо выдать дозу Б, вклю- паны не зафиксиоованы. Материал чают электромагнит среднего клапана; а ос- проходит через верхний и средний клапаны тальные электромагниты находятся в 5 иудерживаетсянанижнем.Верхнийклапан выключенном состоянии. Транспортер 10 возвращается в исходное положение, а подает сыпучий материал в верхнюю камеру средний удерживается в вертикальном по. Клапан этой камеры находится в исход- ложении массой сыпучего материала. Сленом положении до тех пор, пока масса по-. дующая порция материала зафиксирует в ступающего материала не создаст 10 вертикальном положении и верхний клапан.опрокидывающий момент, больший, чем мо-. По заполнении всего объема, расфиксируетмент удержания клапана в горизонтальном ся нижний клапан и сыпучий материал уда- положении. Клапан опрокидывается отно-. ляется выгрузным транспортером 11.. сительно оси 4 и материал поступает на Аналогично происходит процесс дози-средний, зафиксированный клапан. 15 рования при выдаче дозы Г. Все клапаны 3.Для повышения надежности в работе . вэтомслучаерасфиксированы.дозирующего устройства противовес верх- Работа питающего. транспортера 10 него клапана выполнен в виде короба 8 с синхронизирована с управлением включеразмещенной в нем подвижной массой 9 ния электромагнитов 7, т.е. при фиксирова. (шарики). Короб 8 расположен на рычаге 6 20 нии электромагнита 7 происходит ,под углом а к клапану.Когда клапан нахо-. автоматическое включение транспортерадится в горизонтальном положении, то по, а при расфиксации - его остановка. Тадвижная масса благодаря наличию угла кая синхронизация необходима при работе смещена к дальней от оси вращения клапа- дозатора с выгрузным транспортером. При на стенке, создавая наибольший удержива его отсутствии в ней необходимости нет.ющий момент. По мере поступления, Для эффективной работы устройства материала в камеру. опрокидывающий мо- объемы всех камер должны быть равны межмент возрастает и наступает состояние, ког- ду собой.да он превышает момент удержания . Изобретение обеспечивает возможклапана в горизонтальном положении, Тог ность ступенчатого изменения объемов выда подвижная масса устремляется к ближ- даваемых доз сыпучих материалов, что ней от оси вращения стенке, еще более значительно расширяет область его приме- уменьшая момент удержания клапана, Бла-: нения, кроме того, дозатор обладает прогодаря наличию подвижной массы и распо- стотой(отсутствие всяких электроприводов) ложению короба с ней над осью вращения 35 и высокой. эксплуатационной надежностью.высыпание сыпучего материала происходит ф о р м у л а и э о б р е т е н и я мгновенно. При этом исключаются какие- . Дозатор сыпучих материалов, содержа- либо промежуточные состояния клапана, щий корпус с впускным и выпускным отвернапример,приссыпаниичастиматериалас стиями, разделенный на камеры, и частично открытого клапана, не снабженно клапанами, закрепленными в нем. на осях сФго короба с подвижной массой. При этом , возможностью поворота один наддругим,и клапан может занять довольно устойчивое механизм фиксации клапанов в виде рыча- положение под углом к горизонтальному со- гов с противовесами, закрепленных на осях стоянию и дозатор потеряет свою работа- клапанов, о т л и ч а ю щ и й.с я тем, что, сспособность, .. 45 целью повышения эффективности путемПослетого,каксыпучийматериал посту- обеспечения возможности выдачи различпает на средний клапан Зон запирает вер- ных по объему доз, в него введены электрохний клапан в вертикальном положении, так магниты по числу клапанов, закрепленные"как момента для его возврата в исходное снаружи корпуса,в зоне каждой камеры,.сположение будет недостаточно. Происходит 60 возможностью взаимодействия с соответстзаполнение материалом всего объема доза- вующими противовесами, а противовес вертора. По окончании заполнения средний хнего клапана выполнен в виде короба с клапан расфиксируется и материал поступа- подвижной массой, установленного с обрает в выгрузной транспортер 11. Верхний и зованием острого угла между его основанисредний клапаны возвращаются в исходное 55 ем и поверхностью клапана, обращенной к положение.: входному отверстию.1820224 Составитель Н.СоловьеваРедактор Техред М.Моргентал Корректор о оизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина аказ 2023 ВНИИПИ Тираж Подписноедарственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
