Способ сортировки плодов

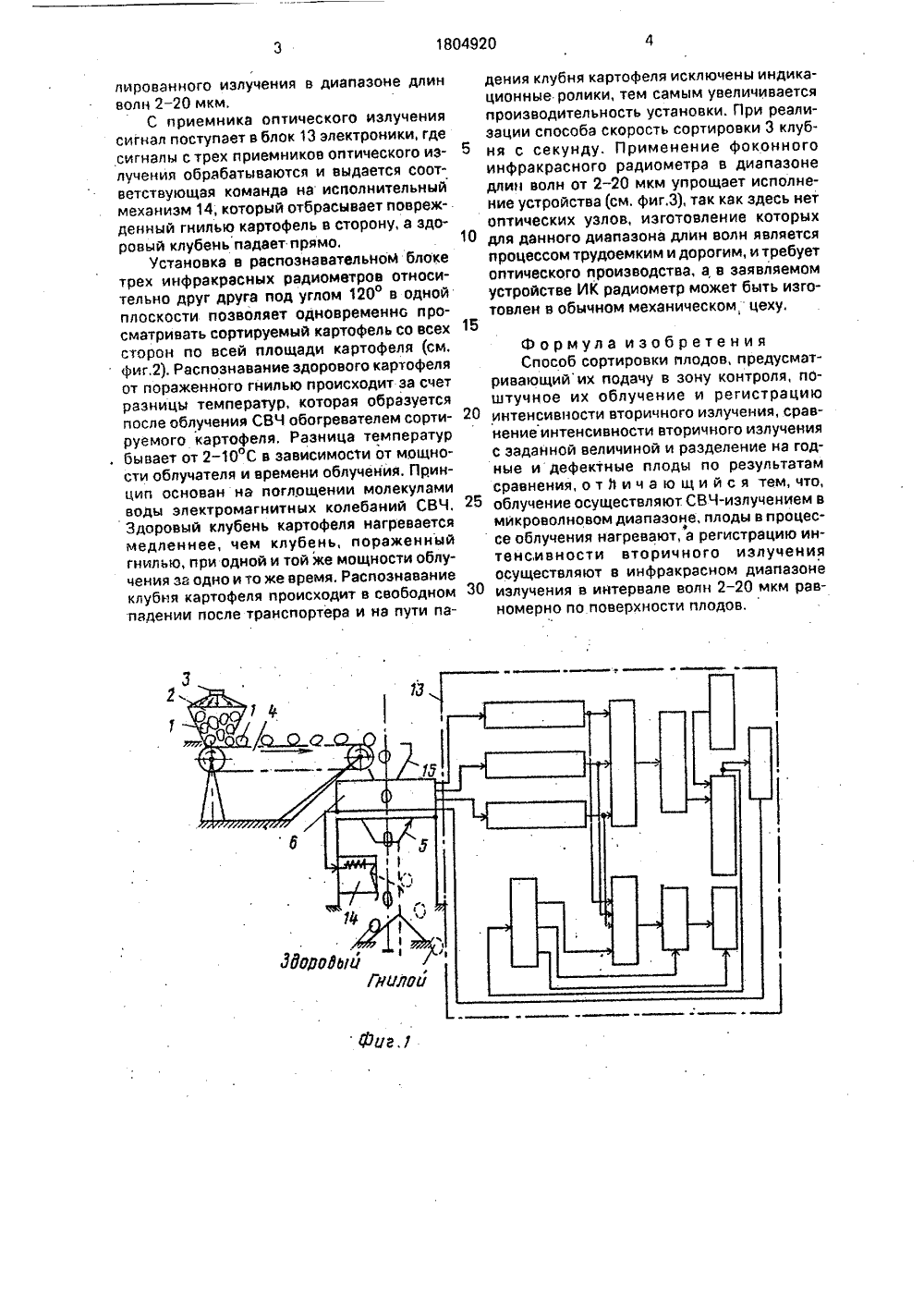

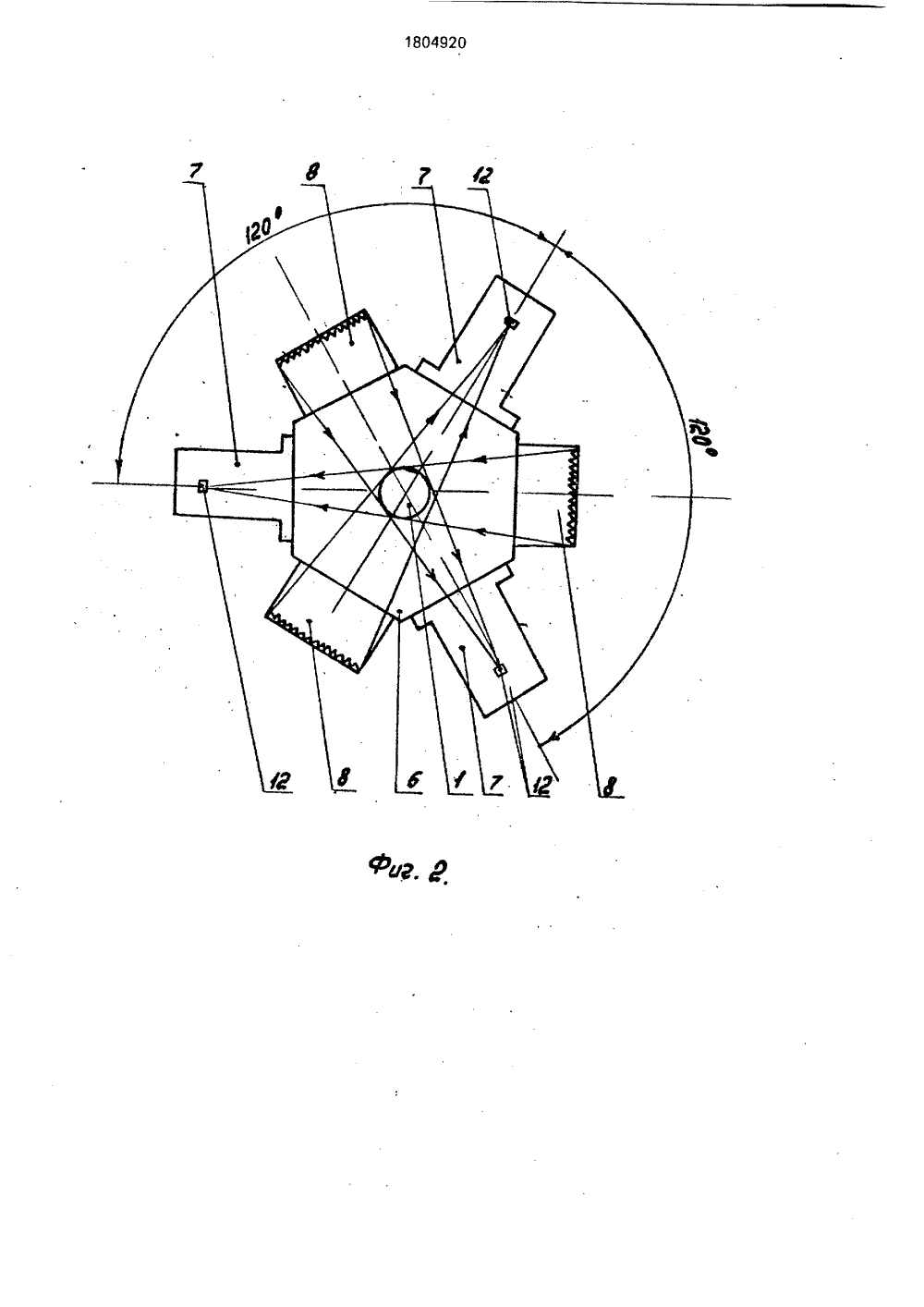

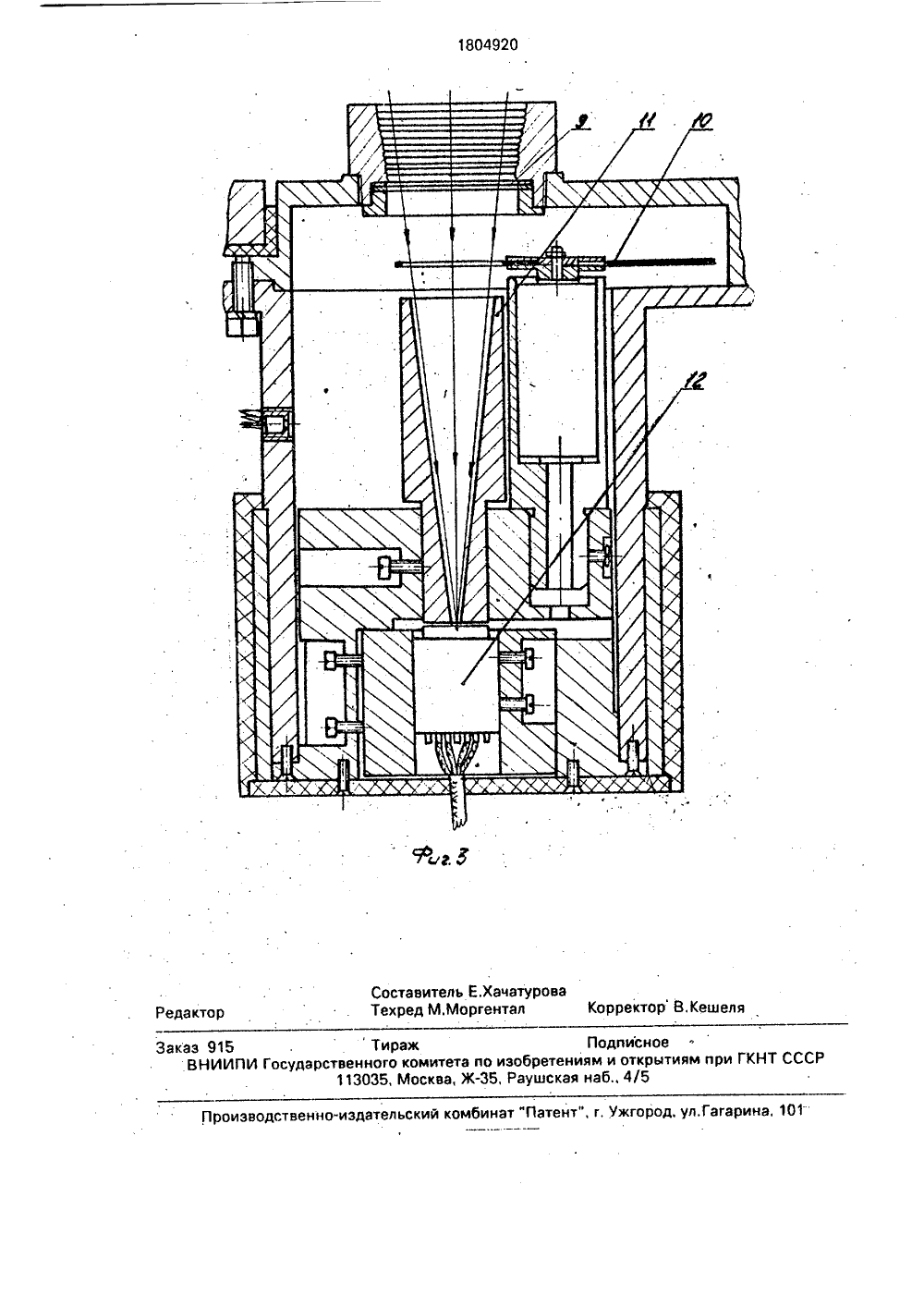

( 9) ( ) 5 .В 07 С 3/00, 5/34 ъ, .щтб" е 4).,Рр 3 РЕТЕНИ С)ПИС мекееЪ ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(56) Авторское свидетельство СССРМ 1389881, кл. В 07 С 5/342, 1988,(54) СПОСОБ СОРТИРОВКИ ПЛОДОВ(57) Сущность изобретения: способ сортировки плодов, предусматривает их подачу в Изобретение относится к области сортировки плодоовощной продукции.Цель изобретения - повышение точности сортировки.На фиг,1 представлена общая структурная схема устройства; на фиг.2 - распознавательный блок устройства, план; на фиг,3- фоконный инфракрасный радиометр.Устройство состоит из бункера-нагнетателя 1, откуда поступают плоды 2 облучателя СВЧ 3, подающего транспортера 4, центрирующего устройства 5, распоэнавательного блока 6. состоящего иэ трех ИК-радиометров 7, опорного фонового излучателя 8, трех ИК-фильтров 9, трех модуляторов 10, трех фоконов 11, трех приемников 12 оптического излучения, блока 13 электроники, исполнительного электромагнитного механизма 14. штучное их облучение, реивности вторичного иэлу-. ее с заданной величиной результатам сравнения, ие осуществляют СВЧ изволновом диапазоне, объоблучения нагревают, а нсивности вторичного изляют в инфракрасном дия в интервале волн 2 - 20 по поверхности плодов. 3 зону контроля, по гистрацию интенс чения, сравнение и разделение по при этом облучен лучением в микро екты в процессе регистрацию инте лучения осуществ апазоне излучени мкм равномерно Устройство работает следующим обра- . 0 О зом (см. фиг,1): сортируемый картофель 1 иэ ( бункера-нагнетателя 2 облучается СВЧ-,ф обогревателем 3 и поступает с разницей тем-,ср ператур здоровой и гнилой ткани от 2-10 С на транспортер 4, после чего поступает через центрирующее устройство 5 и распознавательныи блок б, состоящий иа трех фекли- , ных инфракрасных тИК) радиометрое 7, расположенных в одной плоскости и установленных через 120 относительно друг друга, что позволяет просматривать сортируемый картофель со всех сторон, и сигнал в ИК диапазоне 8 - 14 мкм отсортируемого картофеля 1 и опорного фонового излучателя 8 поступает(см. фиг.3) через ИК фильтр 9, модулятор 10. фокон 11 наприемник оптического излучения 12, предназначенного для регистрации и измерения энергии моду 1804920лированного излучения в диапазоне длин волн 2 - 20 мкм.С приемника оптического излучения сигнал поступает в блок 13 электроники, где сигналы с трех приемников оптического излучения обрабатываются и выдается соответствующая команда на исполнительный механизм 14; который отбрасывает поврежденный гнилью картофель в сторону, а здоровый клубень падает прямо.установка в распознавательном блоке трех инфракрасных радиометров относительно друг друга под углом 120 в одной плоскости позволяет одновременно просматривать сортируемый картофель со всех сторон по всей площади картофеля (см.фиг,2). Распознавание здорового картофеля от пораженного гнилью происходит за счет разницы температур, которая образуется после облучения СВЧ обогревателем сортируемого картофеля, Разница температур . бывает от 2-10 С в зависимости от мощности облучателя и времени облучения. Принцип основан на поглощении молекулами воды электромагнитных колебаний СВЧ.Здоровый клубень картофеля нагревается медленнее, чем клубень, пораженный гнилью, при одной и той же мощности облучения эа одно и то же время, Распознавание клубня картофеля происходит в свободном падении после транспортера и на пути падения клубня картофеля исключены индикационные ролики, тем самым увеличивается производительность установки, При реализации способа скорость сортировки 3 клубб ня с секунду. Применение фоконногоинфракрасного радиометра в диапазоне длин волн от 2 - 20 мкм упрощает исполнение устройства (см, фиг.З), так как здесь нет оптических узлов, изготовление которых 10 для данного диапазона длин волн являетсяпроцессом трудоемким и дорогим, и требует оптического производства, а в заявляемом устройстве ИК радиометр может быть изготовлен в обычном механическом, цеху.15Формула изобретенияСпособ сортировки плодов, предусматривающийих подачу в зону контроля, поштучное их облучение и регистрацию20 интенсивности вторичного излучения,.сравнение интенсивности вторичного излученияс заданной величиной и разделение на годные и дефектные плоды по результатамсравнения, от Нича ю щи йся тем, что,25 облучение осуществляют СВЧ-излучением вмикроволновом диапазоне, плоды в процессе облучения нагревают, а регистрацию интенсивности вторичного излученияосуществляют в инфракрасном диапазоне30 излучения в интервале волн 2 - 20 мкм равномерно по. поверхности плодов,1804920 Составитель Е.ХачатуроваТехред М.Моргентал Корректор В,Кешеля Реда кто Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарин Заказ 915 .Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
