Офтальмодинамометр

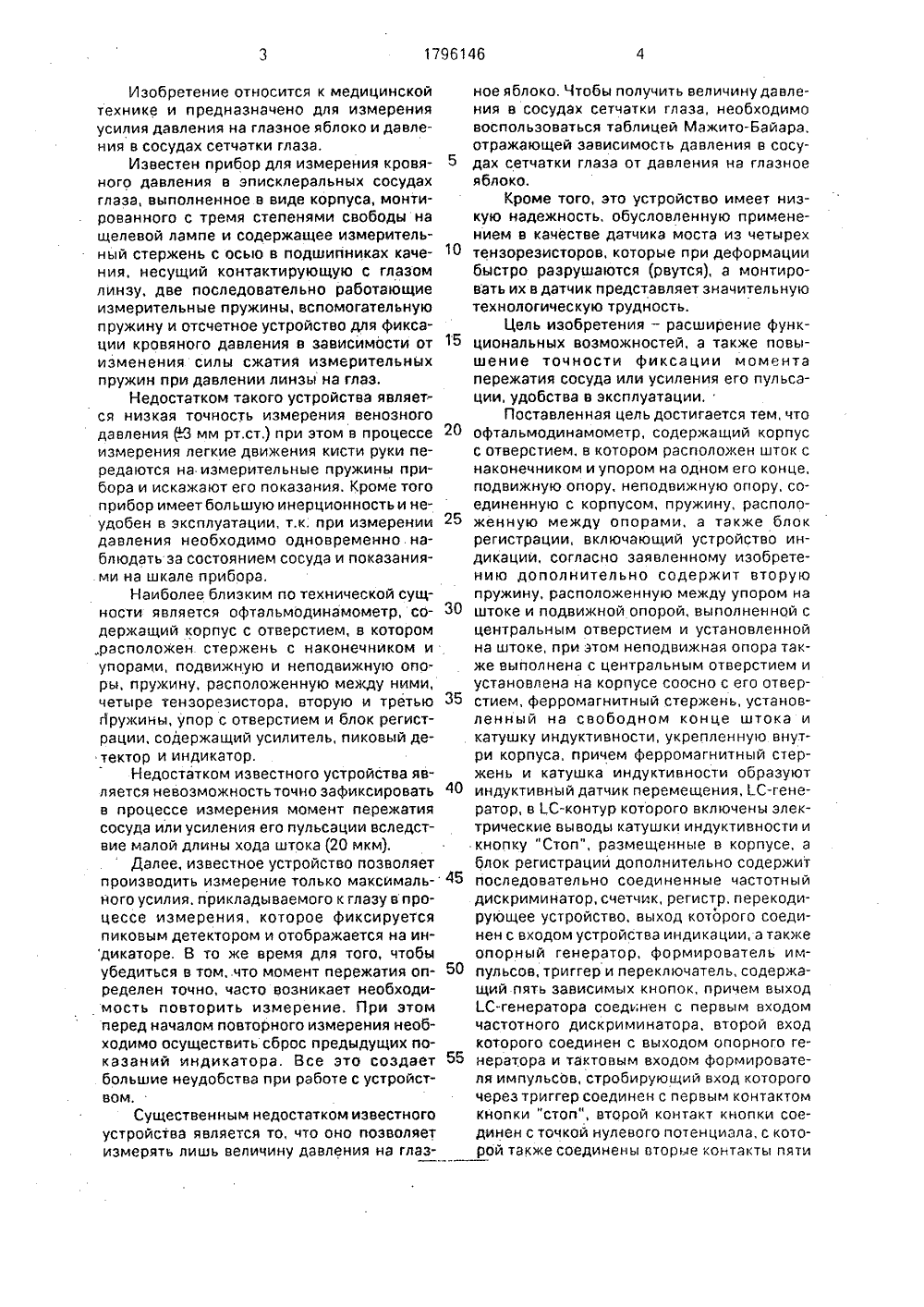

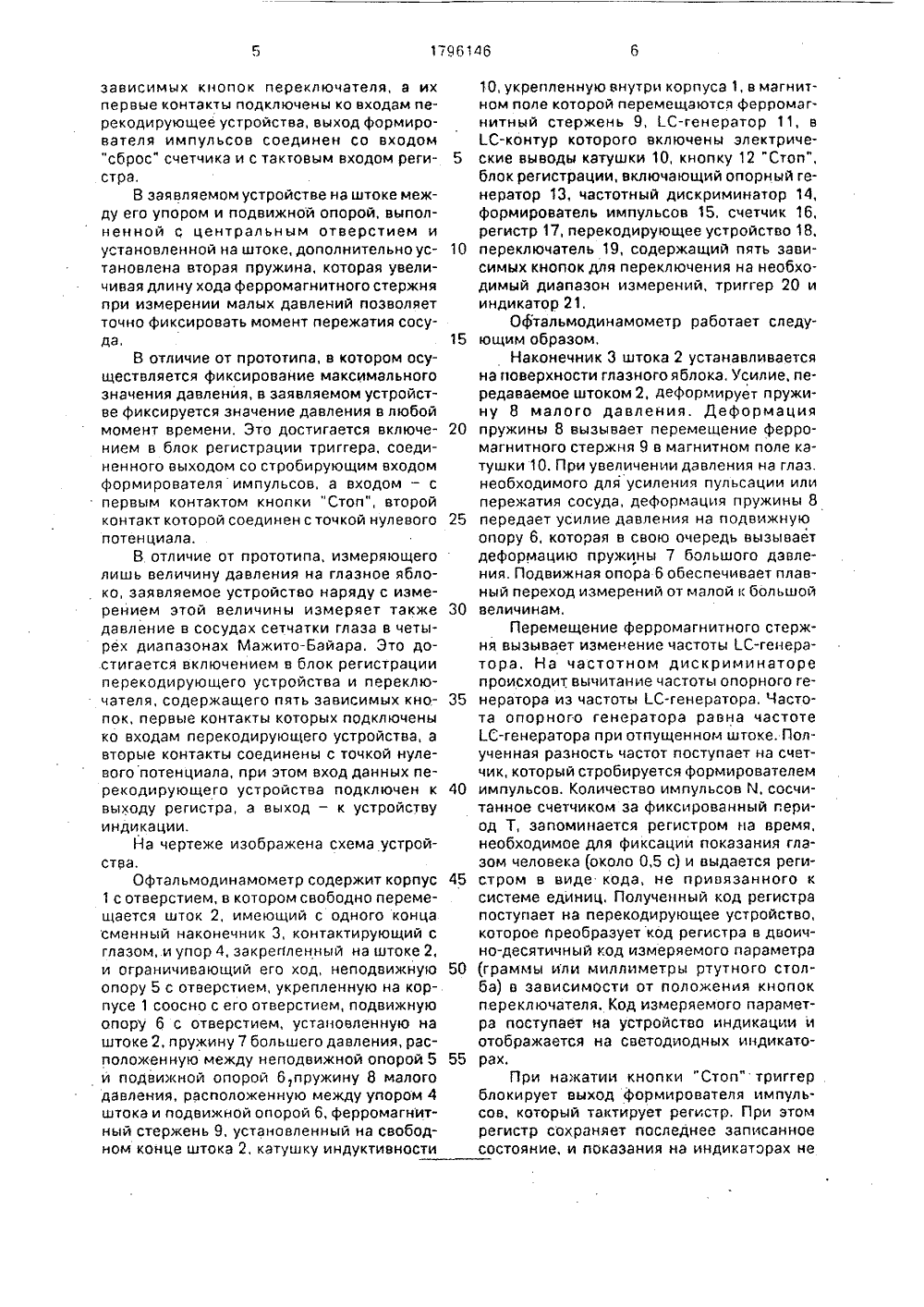

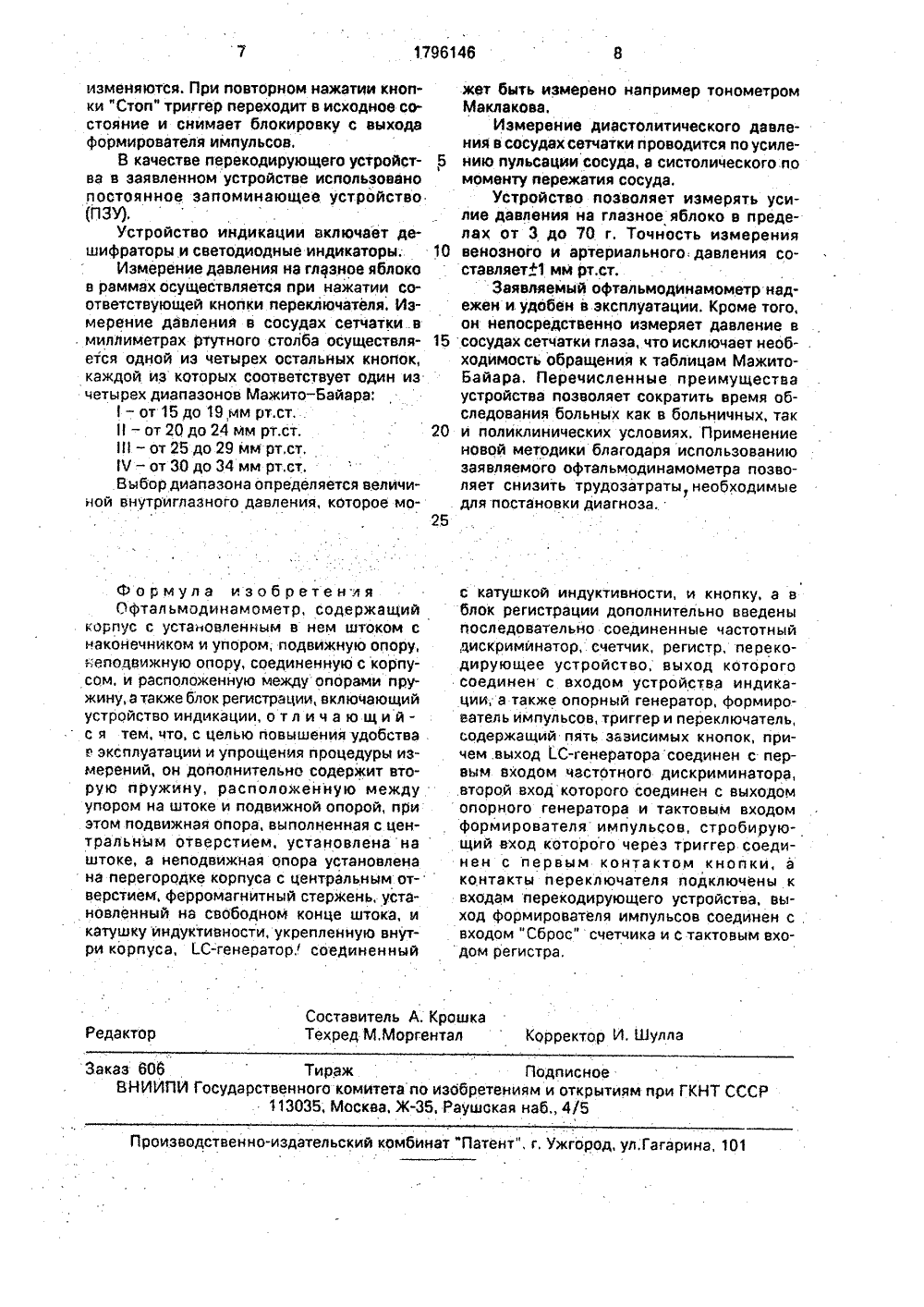

(19 1)5 А 6 ТЕНТНОЕ ГОСУДАРСТВЕННОЕ ВЕДОМСТВО СССР ГОСПАТЕНТ СССР) ИЗОБРЕТ Я ИСА ВИДЕТЕЛЬС К АВТОРС(54) Оф ГАЛ (57) Исполь давления на нии давлени(21) 4863142 (22) 29,08,90 (46) 23.02.93 (71) Констру банский мед Армии (72) А,С,Кро ев, М.Я.Бер и Ю,Н.Хоро (56) Авторск М 1215660,. Бюл. М 7кторское бюро "Селена" и Куицинский институт им.Красной шка, В.М.Кураченко, Е.М,Полдичевский, Н.В.Заболотскихшкиное свидетельство СССРкл, А 61 В 5/02, 1985,ЬМОДИНАМОМЕТРзование; для измерения усилглазное яблоко при определя в сосудах сетчатки глаза, Су ность: офтальмодинамометр содержит корпус 1 с перемещающимся штоком 2, пружину 7 большого давления, пружину 8 малого давления, ферромагнитный стержень 9, катушку индуктивности 10, 1 С-генератор 11, кнопку 12 "Стоп" и блок регистрации, включающий опорный генератор 13, частотный дискриминатор 14, формирователь импульсов 15, счетчик 16, регистр 17, перекодирующее устройство 18, переключатель диапазонов 19, триггер 20 и устройство индикации (УИ) 21. Положительный эфФект - повышение удобства в эксплуатации и сокращение времени на проведение процедуры при измерении давления в сосудах сетчатки глаза. 1 ил,Изобретение относится к медицинскойтехнике и предназначено для измеренияусилия давления на глазное яблоко и давления в сосудах сетчатки глаза.Известен прибор для измерения кровяного давления в эписклеральных сосудахглаза, выполненное в виде корпуса, монтированного с тремя степенями свободы нащелевой лампе и содержащее измерительный стержень с осью в подшипниках качения, несущий контактирующую с глазомлинзу, две последовательно работающиеизмерительные пружины, вспомогательнуюпружину и отсчетное устройство для фиксации кровяного давления в зависимости от 15изменения силы сжатия измерительныхпружин при давлении линзы на глаз.Недостатком такого устройства является низкая точность измерения венозногодавления фЗ мм рт,ст,) при этом в процессе 20измерения легкие движения кисти руки передаются на измерительные пружины прибора и искажают его показания, Кроме тогоприбор имеет большую инерционность и неудобен в эксплуатации, т.к. при измерении 25давления необходимо одновременно наблюдать за состоянием сосуда и показаниями на шкале прибора.Наиболее близким по технической сущности является офтальмодинамометр, со- З 0держащий корпус с отверстием, в которомрасположен стержень с наконечником иупорами, подвижную и неподвижную опоры, пружину, расположенную между ними,четыре тензорезистора, вторую и третью З 5г 1 ружины, упор с отверстием и блок регистрации, содержащий усилитель, пиковый детектор и индикатор.Недостатком известного устройства является невозможность точно зафиксировать 40в процессе измерения момент пережатиясосуда или усиления его пульсации вследствие малой длины хода штока (20 мкм),Далее, известное устройство позволяетпроизводить измерение только максималь- "5ного усилия, прикладываемого к глазу в процессе измерения, коорое фиксируетсяпиковым детектором и отображается на индикаторе, В то же время для того, чтобыубедиться в том, что момент пережатия определен очно, часто возникает необходимость повторить измерение. При этомперед началом повторного измерения необходимо осуществить сброс предыдущих показаний индикатора. Все это создает 55большие неудобства при работе с устройством.Существенным недостатком известногоустройства является то, что оно позволяетизмерять лишь величину давления на глазное яблоко. Чтобы получить величинудавления в сосудах сетчатки глаза, необходимо воспользоваться таблицей Мажито-Байара, отражающей зависимость давления в сосудах сетчатки глаза от давления на глазное яблоко.Кроме того, это устройство имеет низкую надежность, обусловленную применением в качестве датчика моста из четырех тензорезисторов, которые при деформации быстро разрушаются (рвутся), а монтировать их в датчик представляет значительную технологическую трудность.Цель изобретения - расширение функциональных возможностей, а также повышение точности фиксации момента пережатия сосуда или усиления его пульсации, удобства в эксплуатации,Поставленная цель достигается тем, что офтальмодинамометр, содержащий корпус с отверстием, в котором расположен шток с наконечником и упором на одном его конце, подвижную опору, неподвижную опору, соединенную с корпусом, пружину, расположенную между опорами, а также блок регистрации, включающий устройство индикации, согласно заявленному изобретению дополнительно содержит вторую пружину, расположенную между упором на штоке и подвижной опорой, выполненной с центральным отверстием и установленной на штоке, при этом неподвижная опора также выполнена с центральным отверстием и установлена на корпусе соосно с его отверстием, ферромагнитный стержень, установленный на свободном конце штока и катушку индуктивности, укрепленную внутри корпуса, причем ферромагнитный стержень и катушка индуктивности образуют индуктивный датчик перемещения,С-генератор, вС-контур которого включены электрические выводы катушки индуктивности и кнопку "Стоп", размещенные в корпусе, а блок регистрации дополнительно содержит последовательно соединенные частотный дискриминатор, счетчик, регистр, перекодирующее устройство, выход которого соединен с входом устройства индикации, а также опорный генератор, формирователь импульсов, триггер и переключатель, содержащий пять зависимых кнопок, причем выход ЕС-генератора соединен с первым входом частотного дискриминатора, второй вход которого соединен с выходом опорного генератора и тактовым входом формирователя импульсов, стробирующий вход которого через триггер соединен с первым контактом кнопки "стоп", второй контакт кнопки соединен с точкой нулевого потенциала, с которой также соединены вторые контакты пятизависимых кнопок переключателя, а их первые контакты подключены ко входам перекодирующее устройства, выход формирователя импульсов соединен со входом "сброс" счетчика и с тактовым входом регистра,В заявляемом устройстве на штоке между его упором и подвижной опорой, выполненной с центральным отверстием и установленной на штоке, дополнительно установлена вторая пружина, которая увеличивая длину хода ферромагнитного стержня при измерении малых давлений позволяет точно фиксировать момент пережатия сосуда,В отличие от прототипа, в котором осуществляется фиксирование максимального значения давления, в заявляемом устройстве фиксируется значение давления в любой момент времени. Это достигается включением в блок регистрации триггера. соединенного выходом со стробирующим входом формирователя импульсов, а входом - с первым контактом кнопки "Стоп", второй контакт которой соединен с точкой нулевого потенциала.В отличие от прототипа, измеряющего лишь величину давления на глазное яблоко, заявляемое устройство наряду с измерением этой величины измеряет также давление в сосудах сетчатки глаза в четырех диапазонах Мажито-Байара, Это достигается включением в блок регистрации перекодирующего устройства и переключателя, содержащего пять зависимых кнопок, первые контакты которых подключены ко входам перекодирующего устройства, а вторые контакты соединены с точкой нулевого потенциала, при этом вход данных перекодирующего устройства подключен к вьходу регистра, а выход - к устройству индикации.На чертеже изображена схема устрой- стра,Офтальмодинамометр содержит корпус 1 с отверстием, в котором свободно перемещается шток 2, имеющий с одного конца сменный наконечник 3, контактирующий с глазом, и упор 4, закрепленный на штоке 2, и ограничивающий его ход, неподвижную опору 5 с отверстием, укрепленную на корпусе 1 соосно с его отверстием, подвижную опору 6 с отверстием, установленную на штоке 2, пружину 7 большего давления, расположенную между неподвижной опорой 5 и подвижной опорой 6,пружину 8 малого давления, расположенную между упором 4 штока и подвижной опорой 6, ферромагнитный стержень 9, установленный на свободном конце штока 2, катушку индуктивности 5 10 15 20 25 30 35 40 45 50 55 10, укрепленную внутри корпуса 1, в магнитном поле которой перемещаются ферромагнитный стержень 9,С-генератор 11, вС-контур которого включены электрические выводы катушки 10, кнопку 12 "Стоп", блок регистрации, включающий опорный генератор 13, частотный дискриминатор 14, формирователь импульсов 15, счетчик 16, регистр 17, перекодирующее устройство 18, переключатель 19, содержащий пять зависимых кнопок для переключения на необходимый диапазон измерений, триггер 20 и индикатор 21,Офтальмодинамометр работает следующим образом.Наконечник 3 штока 2 устанавливается на поверхности глазного яблока, Усилие, передаваемое штоком 2, деформирует пружину 8 малого давления. Деформация пружины 8 вызывает перемещение ферромагнитного стержня 9 в магнитном поле катушки 10. При увеличении давления на глаз. необходимого для усиления пульсации или пережатия сосуда, деформация пружины 8 передает усилие давления на подвижную опору 6, которая в свою очередь вызывает деформацию пружины 7 большого давления. Подвижная опора 6 обеспечивает плавный переход измерений от малой к большой величинам,Перемещение ферромагнитного стержня вызывает изменение частотыС-генератора. На частотном дискриминаторе происходит вычитание частоты опорного генератора иэ частоты 1 С-генератора. Частота опорного генератора равна частоте ЕС-генератора при отпущенном штоке. Полученная разность частот поступает на счетчик, который стробируется формирователем импульсов. Количество импульсов К, сосчитанное счетчиком за фиксированный гериод Т, запоминается регистром на время, необходимое для фиксации показания глазом человека около 0,5 с) и выдается регистром в виде кода, не привязанного к системе единиц. Полученный код регистра поступает на перекодирующее устройство, которое преобразует код регистра в двоично-десятичный код измеряемого параметра (грамл 1 ы или миллиметры ртутного столба) в зависимости от положения кнопок переключателя. Код измеряемого параметра поступает на устройство индикации и отображается на светодиодных индикаторах.При нажатии кнопки "Стоп" триггер блокирует выход формирователя импульсов, который тактирует регистр. При этом регистр сохраняет последнее записанное состояние, и показания на индикаторах не1796146 Составитель А, КрошкаТехред М,Моргентал Корректор И. Шулла Редактор Заказ 606 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул;Гагарина, 101 изменяются. При повторном нажатии кнопки "Стоп" триггер переходит в исходное состояние и снимает блокировку с выходаформирователя импульсов,В качестве перекодирующего устройства в заявленном устройстве использованопостоянное запоминающее устройство(ПЗУ).Устройство индикации включает дешифраторы и светодиодные индикаторы;Измерение давления на глазное яблоков раммах осуществляется при нажатии соответствующей кнопки переключателя. Измерение давления в сосудах сетчатки в. миллиметрах ртутного столба осуществляется одной из четырех остальных кнопок,каждой из которых соответствует один изчетырех диапазонов Мажито-Байара:1 - от 15 до 19,мм рт.ст, .Н - от 20 до 24 мм рт.ст,1 И - от 25 до 29 мм рт,ст,1 Ч - от 30 до 34 мм рт,ст,Выбор диапазона определяется величиной внутриглазного давления, которое моФормула изобретенля Офтальмодинамометр, содержащий корпус с установленным в нем штоком с наконечником и упором, подвижную опору, неподвижную опору, соединенную с корпусом, и расположенную между опорами пружину, а также блок регистрации, включающий устройство индикации, о т л и ч а ю щ и йс я тем, что, с целью повцшения удобства в эксплуатации и упрощения процедуры измерений, он дополнительно содержит вторую пружину, расположенную между упором на штоке и подвижной опорой, при этом подвижная опора, выполненная с центральным отверстием, установлена на штоке, а неподвижная опора установлена на перегородке корпуса с центральным отверстием, ферромагнитный стержень, установленный на свободном конце штока, и катушку индуктивности, укрепленную внутри корпуса, 1.С-генератор, соединенный жет быть измерено например тонометромМаклакова.Измерение диастолитического давления в сосудах сетчатки проводится по усиле 5 нию пульсации сосуда, а систолического помоменту пережатия сосуда.Устройство позволяет измерять усилие давления на глазное яблоко в пределах от 3 до 70 г, Точность измерения10 венозного и артериального: давления составляет+1 мм рт,ст,Заявляемый офтальмодинамометр надежен и. удобен в эксплуатации. Кроме того,он непосредственно измеряет давление в15 сосудах сетчатки глаза, что исключает необходимость обращения к таблицам МажитоБайара, Перечисленные преимуществаустройства позволяет сократить время обследования больных как в больничных, так20 и поликлинических условиях. Применениеновой методики благодаря использованиюзаявляемого офтальмодинамометра позволяет снизить трудозатраты, необходимыедля постановки диагноза.25 с катушкой индуктивности, и кнопку, а в блок регистрации дополнительно введены последовательно соединенные частотный дискриминатор, счетчик, регистр, перекодирующее устройство, выход которого соединен с входом устройства индикации, а также опорный генератор, формирователь импульсов, триггер и переключатель, содержащий пять эависимцх кнопок, причем .выход 1 С-генератора соединен с первым входом частотного дискриминатора, второй входкоторого соединен с выходом опорного генератора и тактовым входом формирователя импульсов, стробирующий вход которого через триггер соединен с первым контактом кнопки, а контакты переключателя подключены к входам перекодирующего устройства, выход формирователя импульсов соединен с . входом "Сброс" счетчика и с тактовым входом регистра,
