Генератор командных импульсов для закрытых оросительных систем

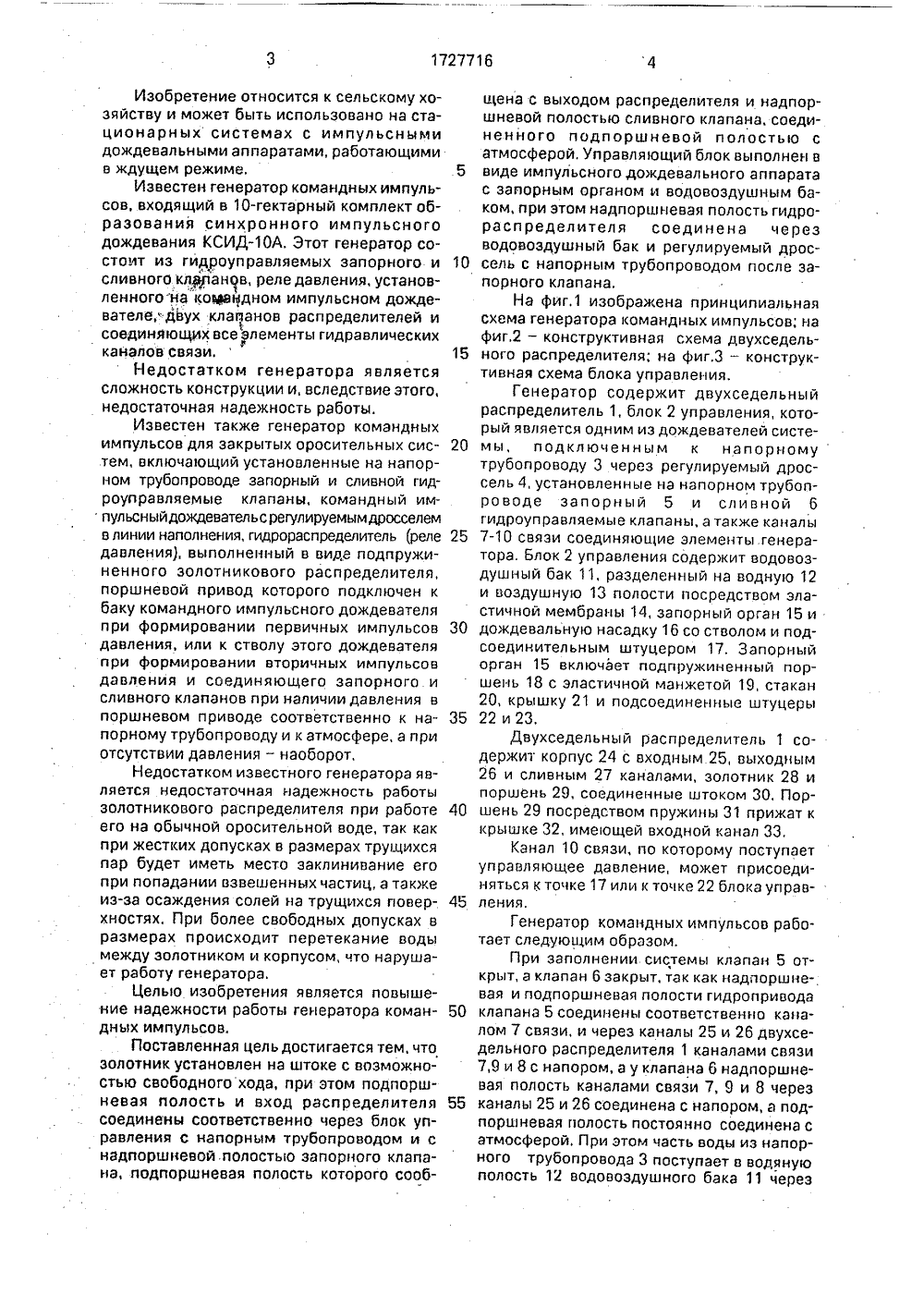

) (1) 2 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(71) Всесоюзное научно-производственноеобьединение по механизации орошения(56) Авторское свидетельство СССРМ 97.1175. кл. А 01 С 25/16, 1982.Авторское свидетельство СССРМ 1561908, кл. А 01 6 25/06, 1988.(54) ГЕНЕРАТОР КОМАНДНЫХ ИМПУЛЬСОВ ДЛЯ ЗАКРЫТЫХ ОРОСИТЕЛЬНЫХ СИСТЕМ(57) Изобретение относится к сельскому хозяйству и может быть использовано в закрытых оросительных системах с импульсными дождевальными аппаратами. Целью изобретения является повышение надежности 51)5 А 01 0 25/06ф"г работы. Генератор командных импульсов для закрытых оросительных систем состоит из запорного 5 и сливного 6 гидроуправляемых клапанов, блока 2 управления и двухседельного распределителя 1 с золотником и штоком. Золотник установлен на потоке с возможностью свободйого хода, Подпоршневая полость и вход двухседельного распределителя 1 соединены соответственно через блок 2 управления с напорным трубопроводом 3 и подпоршневой полостью запорного гидроуправляемого клапана 5.Надпоршневая полость запорного гидроуправляемого клапана 5 сообщена с выходом двухседельного распределителя 1 и подпоршневой полостью сливного гидроуправляемого клапана 6. соединенного подпоршневой полостью с атмосферой.Блок 2 управления выполнен в виде импульсного дождевального аппарата с запорным органом и водовоздушного бака 11. 1 з.п.ф- а лы,3 ил.Изобретение относится к сельскому хозяйству и может быть использовано на стационарных системах с импульсными дождевальными аппаратами, работающими в ждущем режиме.Известен генератор командных импульсов, входящий в 10-гектарный комплект образования синхронного импульсного дождевания КСИДА. Этот генератор состоит из гидроуправляемых запорного и сливного клуранов, реле давления, установленного "на кощайдном импульсном дождевателе,двух кладанов распределителей и соединЯющих все элементы гидравлических каналов связи.Недостатком генератора является сложность конструкции и, вследствие этого, недостаточная надежность работы.Известен также генератор командных импульсов для закрытых оросительных систем, включающий установленнь 1 е на напорном трубопроводе запорный и сливной гидроуправляемые клапаны, командный импульсныйдождевательс регулируемымдросселем в линии наполнения, гидрораспределитель (реле давления), выполненный в виде подпружиненного золотникового распределителя, поршневой привод которого подключен к баку командного импульсного дождевателя при формировании первичных импульсов давления, или к стволу этого дождевэтеля при формировании вторичных импульсов давления и соединяющего запорного и сливного клапанов при наличии давления в поршневом приводе соответственно к напорному трубопроводу и к атмосфере, а при отсутствии давления - наоборот.Недостатком известного генератора является недостаточная надежность работы золотникового распределителя при работе его на обычной оросительной воде, так как при жестких допусках в размерах трущихся пар будет иметь место заклинивание его при попадании взвешенных частиц, а также из-за осаждения солей на трущихся поверхностях. При более свободных допусках в размерах происходит перетекание воды между золотником и корпусом, что нарушает работу генератора.Целью изобретения является повышение надежности работы генератора командных импульсов.Поставленная цель достигается тем, что золотник установлен на штоке с возможностью свободного хода, при этом подпоршневая полость и вход распределителя соединены соответственно через блок управления с напорным трубопроводом и с нэдпоршневой.полостью запорного клапана, подпоршневая полость которого сооб 5 10 15 20 25 30 35 40 45 50 55 щена с выходом распределителя и надпоршневой полостью сливного клапана, соединенного подпоршневой полостью с атмосферой, Управляющий блок выполнен в виде импульсного докдевального аппарата с запорным органом и водовоздушным баком, при этом надпоршневая полость гидро- распределителя соединена через водовоздушный бак и регулируемый дроссель с напорным трубопроводом после запорного клапана.На фиг,1 изображена принципиальная схема генератора командных импульсов; на фиг,2 - конструктивная схема двухседельного распределителя; на фиг,3 - конструктивная схема блока управления.Генератор содержит двухседельный распределитель 1, блок 2 управления, который является одним из дождевателей системы, подключенным к напорному трубопроводу 3 через регулируемый дроссель 4, установленные на напорном трубопроводе запорный 5 и сливной б гидроуправляемые клапаны, а также каналы 7-10 связи соединяющие элементы генератора. Блок 2 управления содеркит водовоз- душный бак 11, разделенный на водную 12 и воздушную 13 полости посредством эластичной мембраны 14, запорный орган 15 и дождевальную насадку 16 со стволом и подсоединительным штуцером 17. Запорный орган 15 включает подпружиненный поршень 18 с эластичной манжетой 19, стакан 20, крышку 21 и подсоединенные штуцеры 22 и 23,Двухседельный распределитель 1 содержит корпус 24 с входным 25, выходным 26 и сливным 27 каналами, золотник 28 и поршень 29, соединенные штоком 30. Поршень 29 посредством пружины 31 прижат к крышке 32, имеющей входной канал 33.Канал 10 связи, по которому поступает управляющее давление, может присоединяться к точке 17 или к точке 22 блока управления.Генератор командных импульсов работает следующим образом.При заполнении системы клапан 5 открыт, а клапан б закрыт, так как надпоршневая и подпоршневая полости гидропривода клапана 5 соединены соответственно каналом 7 связи, и через каналы 25 и 26 двухседельного распределителя 1 каналами связи 7,9 и 8 с напором, а у клапана б надпоршневая полость каналами связи 7, 9 и 8 через каналы 25 и 26 соединена с напором, а подпоршневая полость постоянно соединена с атмосферой. При этом часть воды из напорного трубопровода 3 поступает в водяную полость 12 водовоздушного бака 11 черезрегулируемый дроссель 4, подсоединенный штуцер 23 и зазор, образованный между поршнем 18 с эластичной манжетой 19 и стаканом 20, так как поршень 18 прижат к крышке 21 и отсекает водяную полость 12 от атмосферы через дождевальную насадку.1 6,Происходит перемещение вниз эластичной мембраны 14 и сжатие предварительно подкачанного воздуха в полости 13.После того, как заполнится командный импульсный дождеватель 2, давление в его водяной полости возрастет и усилие, действующее на поршень 29, перекрывающий канал 33, превысит усилие пружины 31, поршень начнет перемещаться влево, открывая проход воде в полость крышки 32, но при этом из-за наличия свободного хода не воздействуя на золотник 28, Так как площадь поршня 29 больше площади канала 33, то произойдет резкое увеличение усилия. действующего на открытие поршня, поршень быстро сместится влево и через шток 30 сместит влево золотник 28, который перекроет входной канал 25 и сообщит выходной канал 26 со сливным каналом 27,Запорный клапан 5 закроется, а сливной клапан 6 откроется, так как у запорного клапана подпоршневая. а у сливного клапана надпоршневая полости гидроприводов каналами 8 и 9 связи через каналы 26 и 27 . сообщаются с атмосферой. Давление в напорном трубопроводе 3 понизится и произойдет выплеск накопленного обьема воды всеми импульсными дождевателями на системе, в том числе и командным импульсным дождевателем. Давление,в точке 22 упадет до нуля, и поршень 29 двухседел ьного распределителя 1 под действием усилия пружины 31 переместится вправо, перекрывая канал ЗЗ. При этом золотник 28 под действием давления во входном канале 25 также переместится вправо, сообщая входной канал 25 с выходным каналом 26 и перекрывая сливной канал 27. Клапан 5 откроется, а клапан 6 закроется, и цикл работы генератора повторится. Для обеспечения надежного срабатывания генератора командных импульсов в большом диапазоне изменения давления в напорном трубопроводе площадь входного канала 25 и сливного канала 27 на порядок меньше площадипоршня 29.При подключении канала 10 связи.в точку 17 к стволу командного импульсного до 5 ждевателя, устройство работает каквторичный генератор импульсов, При этомво время импульса понижения давления,выработанного первичным (головным) генератором командных импульсов, импульс,10 ный дождеватель 2 срабатывает, вода поддавлением поступает в его ствол и по каналу10 связи - к гидрораспределителю 1. Последний срабатывает и переключает запорный и сливной клапаны так же, как и при15 работе в режиме первичного генератора импульсов, и создает вторичный импульс понижения давления в напорном трубопроводе,Формула изобретения1. Генератор командных импульсов для20 закрытых оросительных систем, включающий установленные на напорном трубопроводе запорный и сливнойгидроуправляемые клапаны с подпоршневыми и подпоршневыми полостями, блок уп 25 равления и двухседельный распределительс золотником, штоком, поршнем и корпусомс выходом, сливом, подпоршневой полостью и входом. соединенным с напорнымтрубопроводом, о т л и ч а Ю щ и й с я тем,30 что, с целью повышения надежностиработы, золотник установлен на штоке с возможностью свободного относительно него хода.при этом подпоршневая полость и вход распределителя соединены через блок управ 35 ления соответственно с напорнымтрубопроводом и с надпоршневой полостьюзапорного клапана, подпоршневая полостькоторого сообщена с выходом распределителя и надпоршневой полостью сливного40 клапана, соединенного подпоршневой полостью с атмосферой,2. Генератор по п.1, о т л и ч а ю щ и йс я тем, что блок управления выполнен ввиде импульсного дождевального аппарата45 с запорным органом и водовоздушным баком, при этом надпоршневая полость гидрораспределителя соединена черезводовоздушный бак и регулируемый дроссель с напорным трубопроводом после за 50 парного клапана,1727716 иа Редактор Н, Тупиц ектор евку Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 1 аказ 1352 ВНИИП оставитель С. Асцатехред М.Моргентал.Тираж Подписное дарственного комитета по изобретениям и открытиям при ГКН 113035, Москва. Ж, Раушская наб,. 4/5
