Корпус радиоэлектронной аппаратуры для размещения и фиксации печатных плат

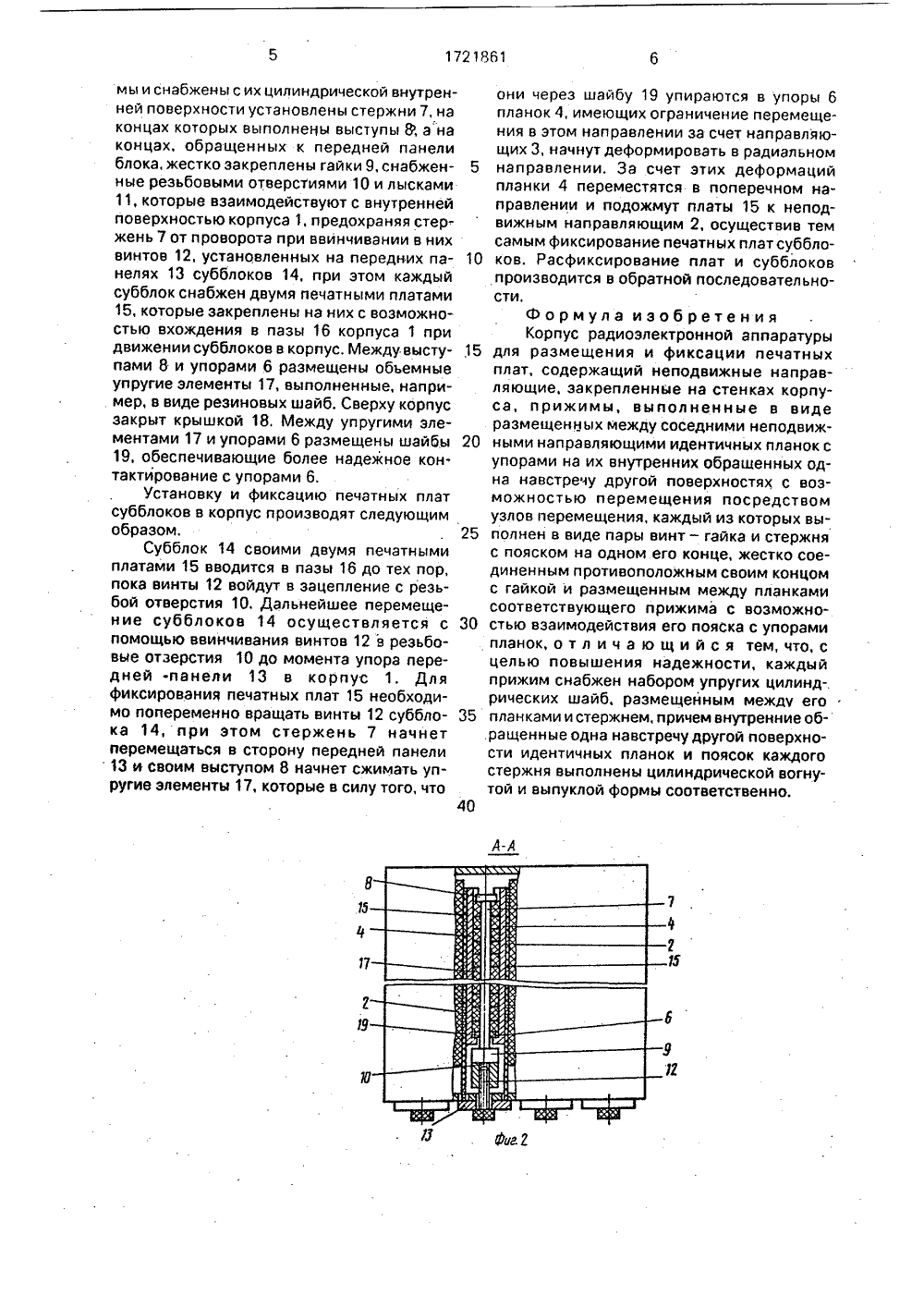

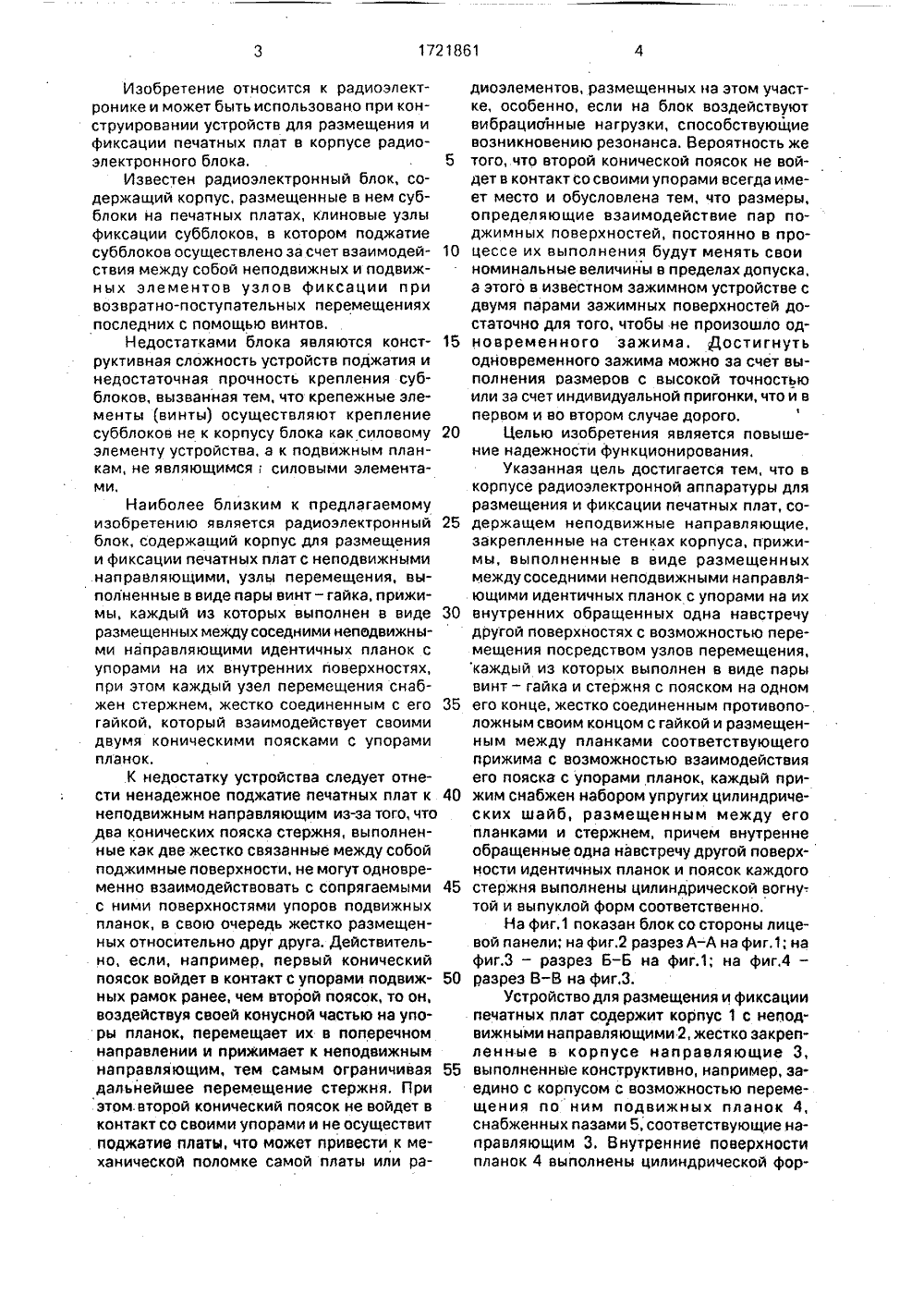

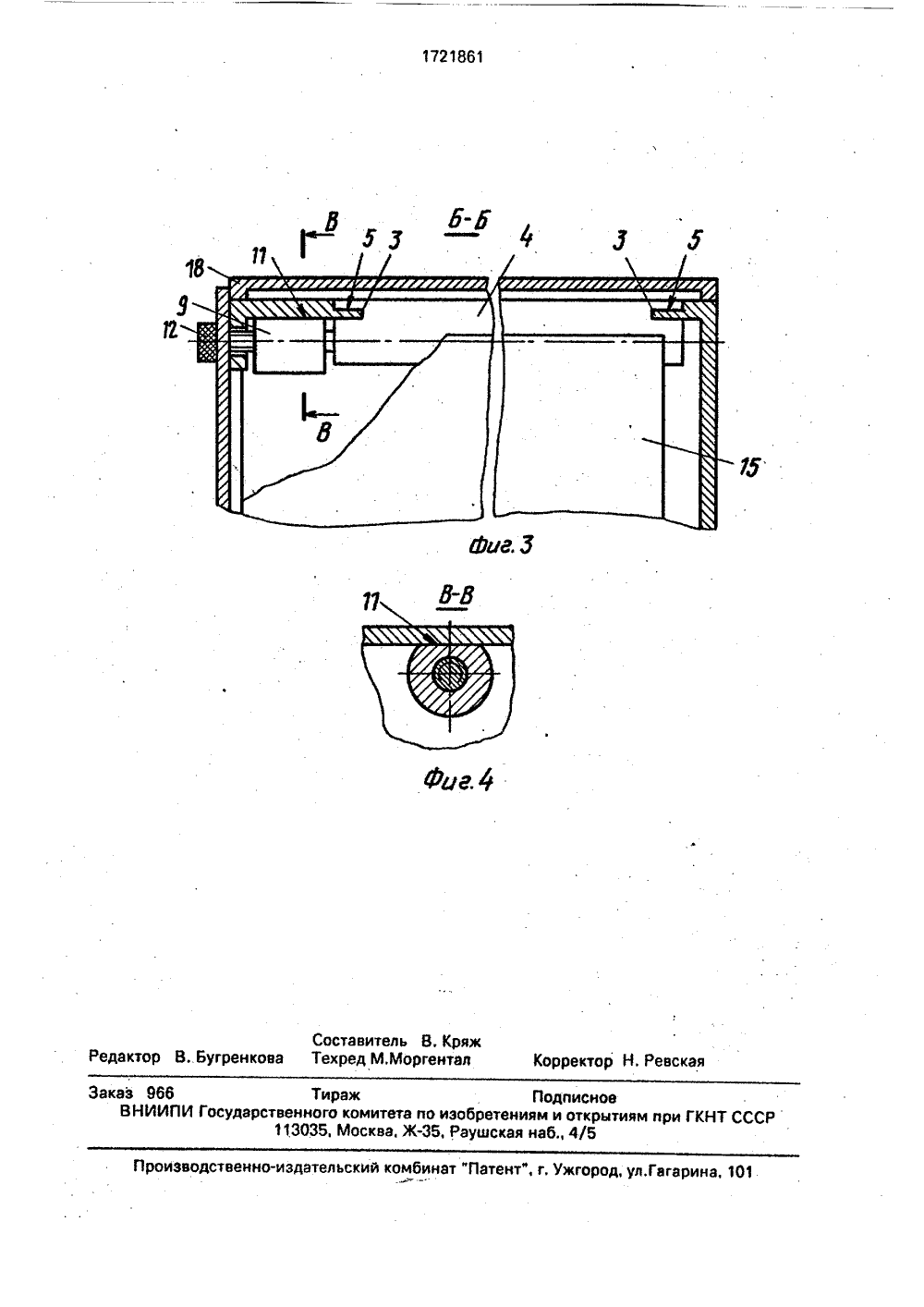

)5 Н 7/14 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСКОМУ С ЕЛЬСТВ инени и Ю.М.ЧиОЙ АППАИ ФИКСА(21) 4811161/21(54) КОРПУС РАДИОЭЛ Е КТРОНРАТУРЫ ДЛЯ РАЗМЕЩЕНИЯ4 ИИ ПЕЧАТНЫХ ПЛАТ 2(57) Изобретение относится к радиоэлектронике и может быть использовано при конструировании устройств для размещения и фиксации печатных плат, Цель изобретения - повышение надежности достигается тем, что в корпусе 1, содержащем неподвижные направляющие 2 и размещенные между ними прижимы в виде;идентичных планок 4 с упорами и узлов перемещения в виде пары винт - гайка и стержня 7, каждый прижим снабжен набором упругих элементов 17 в виде шайб, размещенных между планками 4 и стержнем 7. Корпус обеспечивает прижим печатных плат 15 по всей длине линии сопряжения с направляющими 2. 4 ил.Изобретение относится к радиоэлектронике и может быть использовано при конструировании устройств для размещения и фиксации печатных плат в корпусе радиоэлектронного блока,Известен радиоэлектронный блок, содержащий корпус, размещенные в нем субблоки на печатных платах, клиновые узлы фиксации субблоков, в котором поджатие субблоков осуществлено за счет взаимодействия между собой неподвижных и подвижных элементов узлов фиксации при возвратно-поступательных перемещениях последних с помощью винтов,Недостатками блока являются конструктивная сложность устройств поджатия и недостаточная прочность крепления субблоков, вызванная тем, что крепежные элементы винты) осуществляют крепление субблоков не к корпусу блока как силовому элементу устройства, а к подвижным планкам, не являющимся силовыми элементами.Наиболее близким к предлагаемому изобретению является радиоэлектронный блок, содержащий корпус для размещения и фиксации печатных плат с неподвижными .направляющими, узлы перемещения, выполненные в виде пары винт- гайка, прижимы, каждый из которых выполнен в виде размещенных между соседними неподвижнымии направляющими идентичных планок с упорами на их внутренних поверхностях, при этом каждый узел перемещения снабжен стержнем, жестко соединенным с его гайкой, который взаимодействует своими двумя коническими поясками с упорами планок,К недостатку устройства следует отнести ненадежное поджатие печатных плат к неподвижным направляющим из-за того, что ,два конических пояска стержня, выполненные как две жестко связанные между собой поджимные поверхности, не могут одновременно взаимодействовать с сопрягаемыми с ними поверхностями упоров подвижных планок, в свою очередь жестко размещенных относительно друг друга, Действительно, если, например, первый конический поясок войдет в контакт с упорами подвижных рамок ранее, чем второй поясок, то он, воздействуя своей конусной частью на упоры планок, перемещает их в поперечном направлении и прижимает к неподвижным направляющим, тем самым ограничивая дальнейшее перемещение стержня, При этом. второй конический поясок не войдет в контакт со своими упорами и не осуществит поджатие платы, что может привести к механической поломке самой платы или ра 10 ющими идентичных планок с упорами на ихЗО внутренних обращенных одна навстречу 40 45 50 55 15 20 25 диоэлементов, размещенных на этом участке, особенно, если на блок воздействуют вибрационные нагрузки, способствующие возникновению резонанса. Вероятность же того, что второй конической поясок не войдет в контакт со своими упорами всегда имеет место и обусловлена тем, что размеры, определяющие взаимодействие пар поджимных поверхностей, постоянно в процессе их выполнения будут менять свои номинальные величийы в пределах допуска, а этого в известном зажимном устройстве с двумя парами зажимных поверхностей достаточно дпя того, чтобы не произошло одновремен ного зажима. Достигнуть одновременного зажима можно за счет выполнения размеров с высокой точностью или за счет индивидуальной пригонки, что й в первом и во втором случае дорого,Целью изобретения является повышение надежности функционирования.Указанная цель достигается тем, что в корпусе радиоэлектронной аппаратуры для размещения и фиксации печатных плат, содержащем неподвижные направляющие,закрепленные на стенках корпуса, прижимы, выполненные в виде размещенных между соседними неподвижными направлядругой поверхностях с возможностью перемещения посредством узлов перемещения,каждый из которых выполнен в виде пары винт - гайка и стержня с пояском на одном его конце, жестко соединенным противоположным своим концом с гайкой и раэмещенным между планками соответствующего прижима с возможностью взаимодействия его пояска с упорами планок, каждый прижим снабжен набором упругих цилиндрических шайб, размещенным между его планками и стержнем, причем внутренне обращенные одна навстречу другой поверхности идентичных планок и поясок каждого стержня выполнены цилиндрической вогну-. той и выпуклой форм соответственно На фиг,1 показан блок со стороны лицевой панели; на фиг.2 разрез А-А на фиг.1; на фиг,З - разрез Б-Б на фиг.1; на фиг,4 -разрез В-В на фиг.З. Устройство для размещения и фиксации печатных плат сорержит корпус 1 с неподвижными направляющими 2, жестко закреппенные в корпусе направляющие 3, выполненные конструктивно, например, заедино с корпусом с возможностью перемещения по ним подвижных планок 4, снабженных пазами 5, соответствующие.направляющим 3. Внутренние поверхности планок 4 выполнены цилиндрической формы и снабжены с их цилиндрической внутренней поверхности установлены стержни 7, на концах которых выполнеНы выступы Й ана концах, обращенных к передней панели блока, жестко закреплены гайки 9, снабженные резьбовыми отверстиями 10 и лысками 11, которые взаимодействуют с внутренней поверхностью корпуса 1, предохраняя стержень 7 от проворота при ввинчивании в них винтов 12, установленных на передних панелях 13 субблоков 14, при этом каждый субблок снабжен двумя печатными платами 15, которые закреплены на них с возможностью вхождения в пазы 16 корпуса 1 при движении субблоков в корпус, Между выступами 8 и упорами 6 размещены объемные упругие элементы 17, выполненные, например, в виде резиновых шайб. Сверху корпус закрыт крышкой 18, Между упругими элементами 17 и упорами 6 размещены шайбы 19, обеспечивающие более надежное контактирование с упорами 6.Установку и фиксацию печатных плат субблоков в корпус производят следующим образом.Субблок 14 своими двумя печатными платами 15 вводится в пазы 16 до тех пор, пока винты 12 войдут в зацепление с резьбой отверстия 10. Дальнейшее перемещение субблоков 14 осуществляется с помощью ввинчивания винтов 12 в резьбовые отзерстия 10 до момента упора передней -панели 13 в корпус 1. Для фиксирования печатных плат 15 необходимо попеременно вращать винты 12 субблока 14, при этом стержень 7 начнет перемещаться в сторону передней панели 13 и своим выступом 8 начнет сжимать упругие элементы 17, которые в силу того, что они через шайбу 19 упираются в упоры б планок 4, имеющих ограничение перемещения в этом направлении за счет направляющих 3, начнут деформировать в радиальном 5 направлении. За счет этих деформацийпланки 4 переместятся в поперечном направлении и подожмут платы 15 к неподвижным направляющим 2, осуществив тем самым фиксирование печатных плат суббло ков. Расфиксирование плат и субблоковпроизводится в обратной последовательности.Формула изобретения Корпус радиоэлектронной аппаратуры 15 для размещения и фиксации печатныхплат, содержащий неподвижные направляющие, закрепленные на стенках корпуса, прижимы, выполненные в виде размещенных между соседними неподвиж ными направляющими идентичных планок супорами на их внутренних обращенных одна навстречу другой поверхностях с возможностью перемещения посредством узлов перемещения, каждый из которых вы полнен в виде пары винт - гайка и стержняс пояском на одном его конце, жестко соединенным противоположным своим концом с гайкой и размещенным между планками соответствующего прижима с возможно стью взаимодействия его пояска с упорамипланок, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, каждый прижим снабжен набором упругих цилинд-.рических шайб, размещенным междч его 35 планками и стержнем, причем внутренние об.ращенные одна навстречу другой поверхности идентичных планок и поясок каждого стержня выполнены цилиндрической вогнутой и выпуклой формы соответственно.40. Бугренко Корректор Н. Ре Заказ 966 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раущская наб., 4/5 Производств атент", г, Ужгород, ул,Гагарина, 101 ательский комбинаг
