Система автоматического регулирования разрежения (тяги) в топке котлоагрегата

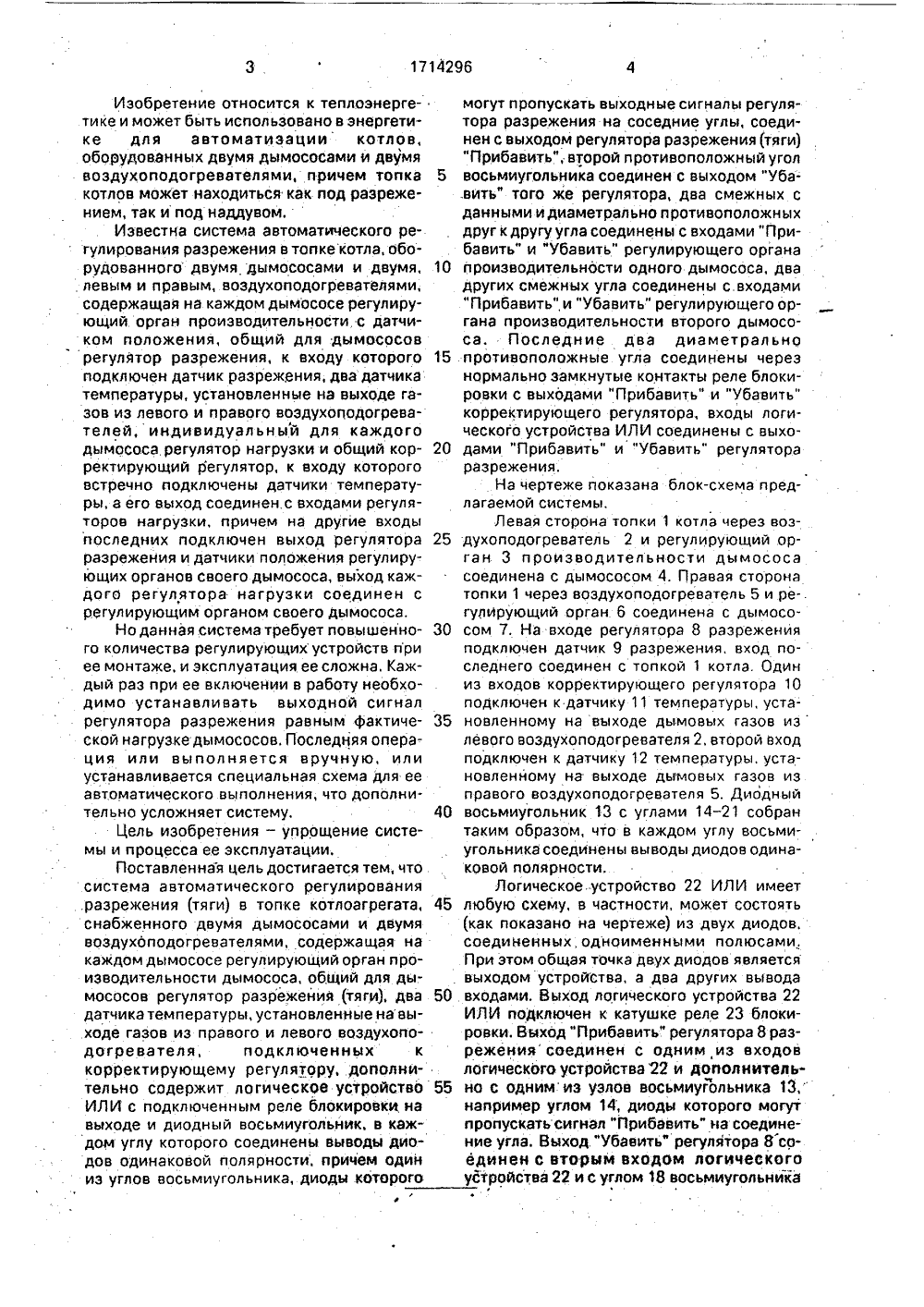

оюз советскихОНИАЛИСТИЧЕСКИХЕСПУБЛИК 429.6 ЗМЗО 1)5 ИЕ ИЗОБРЕТЕН ПИСА Г АВТО У СВИДЕТЕЛЬСТВ 4 ОСУДАРСТВЕННЫЙ КОМИТЕТ0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(71) Западный Филиал Всесоюзного научноисследовательского. теплотехнического института им, Ф.Э,Дзержинского(56) Авторское свидетельетво СССРМ 1180649, кл, Р 23 М 3/00, 1983.(54) СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ РАЗРЕЖЕНИЯ (ТЯГИ) В ТОГКЕ КОТЛОАГРЕГАТА(57) Изобретение относится к к теплоэнергетике. Цель изобретения - упрощение конструкции и процесса эксплуатации системы.Это достигается тем, что система содержитрегулирующие органы 3 и 6 производительности дымососов, общий для дымососов регулятор 8 разрежения, к входу которогоподключен датчик 9 разрежения (тяги), двадатчика 11 и 12 температуры, установленные на выходе газов из левого и правбго. воздухоподогревателей, подключенных к корректирующему регулятору 10, логическое устойство ИЛИ 22, реле 13 блокировки и диодный восьмиугольник 13, в каждом углу которого. соединены выводы диодов одинаковой полярности диаметрально противоположные углы восьмиугольника, диоды которых могут пропускать выходной сигнал регулятора разрежения,на соседние углы, соединены с выходом регулятора разрежения "Прибавить" и "Убавить", углы смежные с данными и диаметрально противо-. положные друг к другу, соединены с входами регулирующих органов производительности дымососов, последние два диаметрально противоположные угла соединены через нор мально замкнутые контакты реле 23 блокировки с выходами "Прибавь" и "Убавь" корректирующего регулятора 10, катушка ре- ле 23 соединена с выходом логического уст- ройства ИЛИ, а два входа последнегб Я соединены с выходами " Прибавить" и "Убавить" регулятора 8 разряжения. 1 ил.10 15 20 30 40 45 50 тельно содержит логическое устройство 55 Изобретение относится к теплоэнергетике и может быть использовано в энергетике для автоматизации котлов, оборудованных двумя дымососами и двумя воздухоподогревателями, причем топка котлов может находиться как под разрежением, так и под наддувом.Известна система автоматического регулирования разрежения в топке котла, оборудованного двумя дымососами и двумя, левым и правым, воздухоподогревателями, содержащая на каждом дымососе регулирующий орган производительности, с датчиком положения, общий для дымососов регулятор разрежения, к входу которого подключен датчик разрежения, два датчика температуры, установленные на выходе газов из левого и правого воздухоподогревателей, индивидуальный для каждого дымососа регулятор нагрузки и общий корректирующий регулятор, к входу которого встречно подключены датчики температуры, а его выход соединен.с входами регуляторов нагрузки, причем на другие входы последних подключен выход регулятора разрежения и датчики положения регулирующих органов своего дымососа, выход каждого регулятора нагрузки соединен с регулирующим органом своего дымососа.Но данная система требует повышенного количества регулирующихустройств ири ее монтаже, и эксплуатация ее сложна, Каждый раз при ее включении в работу необходимо устанавливать выходной сигнал регулятора разрежения равным фактической нагрузке дымососов. Последняя операция или выполняется вручную, или устанавливается специальная схема для ее автоматического выполнения, что дополнительно усложняет систему. Цель изобретения - упрощение системы и процесса ее эксплуатации. Поставленная цель достигается тем, чтосистема автоматического регулирования разрежения (тяги) в топке котлоагрегата,снабженного двумя дымососами и двумя воздухоподогревателями, содержащая на каждом дымососе регулирующий орган производительности дымососа, общий для дымососов регулятор разрежения (тяги), два датчика температуры, установленные на выходе газов из правого и левого воздухоподогревателя, подключенных к корректирующему регулятору, дополниИЛИ с подключенным реле блокировки, на выходе и диодный восьмиугольник, в каждом углу которого соединены выводы диодов одинаковой полярности, причем один иэ углов восьмиугольника, диоды которого могут пропускать выходные сигналы регулятора разрежения на соседние углы, соединен с выходом регулятора разрежения (тяги) "Прибавить", второй противоположный угол восьмиугольника соединен с выходом "Уба.вить" того же регулятора, два смежных с данными и диаметрально противоположных друг к другу угла соединены с входами "Прибавить" и "Убавить" регулирующего орлеана производительности одного дымососа, два других смежных угла соединены с входами "Прибавить" и "Убавить" регулирующего органа производительности второго дымососа. Последние два диаметрально противоположные угла соединены через нормально замкнутые контакты реле блокировки с выходами "Прибавить" и "Убавить" корректирующего регулятора, входы логического устройства ИЛИ соединены с выходами "Прибавить" и "Убавить" регулятора разрежения.На чертеже показана блок-схема предлагаемой системы.Левая сторона топки 1 котла через воз духоподогреватель 2 и регулирующий .органн. 3 и роиз води тел ь ности дымососа соединена с дымососом 4. Правая сторона топки 1 через воздухоподогреватель 5 и ре-.гулирующий орган 6 соединена с дымососом 7. На входе регулятора 8 разрежения подключен датчик 9 разрежения, вход последнего соединен с топкой 1 котла. Один из входов корректирующего регулятора 10 подключен к датчику 11 температуры, уста новленному на выходе дымовых газов излевого воздухоподогревателя 2, второй вход подключен к датчику 12 температуры, установленному на выходе дымовых газов из правого воздухоподогревател я 5. Диодн ый восьмиугольник 13 с углами 14-21 собран таким образом, что в каждом углу восьми- угольника соединены выводы диодов одинаковой полярности.Логическое.-устройство 22 ИЛИ имеетлюбую схему, в частности, может состоять как показано на чертеже) из двух диодов, соединенных, одноименнь 1 ми полюсами, При этом общая точка двух диодов является . выходом устройства, а два других выводавходами, Выход логического устройства 22 ИЛИ подключен к катушке реле 23 блокировки. Выход "Прибавить" регулятора 8 разрежения соединен с одним из входов логического устройства 22 и дополнительно с одним из узлов восьмиугольника 13, например углом 14, диоды которого могут пропускать сигнал "Прибавить" на соединение угла. Выход."Убавить" регулятора 8 соединен с вторым входом логического устройства 22 и с углом 18 восьмиугольникаимеют отрицательную полярность. Поэтому сигнал "Прибавить" регулятора 8 через диоды угла 14 и восьмиугольника 13 поступает на регулирующий орган 3 производительности дымососа 4, регулирующий орган 6 производительности дымососа 7, и на катушку реле 23, При этом регулирующие органы 3 и 6. увеличив нагрузку дымососов 4 и 7, приведут разрежение в топке котла в соответ.ствие с заданным,Если после изменения нагрузки дымососов выходные сигналы датчиков 11 и 12 температуры останутся равными, то процесс на этом закончится. Если же данныесигналы станут разными, например сигнал датчика 11 температуры станет больше сигнала датчика 12, то на правом выходе регулятора 10 появится сигнал, После исчезновения выходных сигналов регулятора 8 реле 23 отпадает, замыкаются его нормально замкйутые контакты, и выходной сигнал правого выхода регулятора 10 черезконтакты и выходной сигнал правого выхода регулятора 0 через контакты реле 23 и через диоды угла 16 восьмиугольника 13поступает на исполнительный орган 6, который увеличивает нагрузку дымососа 7, Врезультате температура уходящих газов навыходе из воздухоподогревателя 2 понижа.ется, в на выходе воздухоподогревателя Бповышается,Процесс заканчивается, когда температура уходацих газов, выходящих из правого 30 35 40 13, расположенным на диаметрально противоположной стороне многоугольника по .отношению к углу 14;Углы 15 и 19 восьмиугольника 13 соединены соответственно с выходами "Приба; 5 вить" и Убавить" регулирующего органа 6 производительности дымососа 7. Углы 21 на 17 Соединены соответственно с входами "Прибавить" и "Убавить" регулирующего органа 3 производительности дымососа 4. Вы ходы 24 и 25 корректирующего регулятора 10 через нормально замкнутые контакты реле 23 соединены соответственно с углами 20 и 16 восьмиугольника 13.бСистема работает следующим образом. 15 В установившемся состоянии разрежение в топке котла соответствует заданному. Выходные сигналы датчиков 11 и 12 температуры одинаковы. Выводные сигналы регулятора 8 разрежения и корректирующего 20 регулятора 10 равны нулю. При изменении разрежения в топке котла. например.при уменьшении, увеличится выходной сигнал датчика 9 разрежения, в результате чего на выходе регулятора 8 появится сигнал "При бавить", В данном примере предполагается, что выходные сигналы регуляторов 8 и 10и левого воздухоподогревателя, станет одинаковой. Если при наличии выходного сиг- .нала регулятора 10 изменится разрежение, и на выходе регулятора 8 появится сигнал, то последний через логическое устройство 22 попадет на катушку реле 23, которое, сработав, разорвет свои контакты и тем самым прекратит подачу сигналов регулятора 10 на исполнительные органы 3 и 6, Таким образом, с помощью логического устройства 22 и реле 23 осуществляется приоритетная. отработка выходных сигналов регулятора 8 разрежения по сравнению с отработкой выходных сигналов корректирующего регулятора 10 и заодно предотвращается одновременное попадание сигналов "Прибавить" и "Убавить" на один и тот же исполнительный орган.Использование предлагаемой системы позволяет уменьшить стоимость системы при ее монтаже, а также упростить эксплуатацию системы. Формула изобретения Система автоматического регулирования разрежения (тяги) в топке котлоагрегата, снабженного двумя дымососами и двумя воздухоподогревателями, содержащая на каждом дымососе регулирующий орган производительности дымососа, общий для дымососов регулятор разрежения, к входу которого подключен датчик разрежения тя-ги), два датчика температуры, установленные на выходе газов из правого и левого воздухоподогревателей, подключенных к корректирующему регулятору, имеющему выходы "Прибавить" и "Убавить", о т л и ч аю щ а я с я тем, что, с целью упрощения системы и процесса ее эксплуатации, она дополнительно содержит двухвходовое логическое устройство ИЛИ, реле блокировки с нормально замкнутыми контактами и диодный восьмиугольник, в каждом угле которого соединены выводы диодов одинаковой полярности, один из углов восьмиугольника, диоды которого могут пропускать выходной сигнал регулятора разрежения на соседние углы, соединен с выходом регуля- тора разрежения "Прибавить", второй, противоположный угол восьмиугольника соединен с выходом "Убавить" Гого же регулятора, два угла, смежные с данными и диаметрально противоположные друг к другу, соединены с входом регулирующего органа производительности одного дымососа, два других смежных угла соединены с входом регулирующего органа производительности второго дымососа, последние два диамет.- рально противоположных угла соединены через нормально замкнутые контакты репе1714296 Составитель Н.ВирковскийРедактор И.Ванюшкина Техред М,Моргентал Корректор Н,Ревская Заказ 679 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж. Раущская наб., 4/б Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 блокировки с выходами "Прибавить" и "Убавить" корректирующего регулятора, катушка;реле блокировки соединена с выходом логического. устройства ИЛИ, а два входапоследнего соединены с выходами "Прибавить" и "Убавить" регулятора разрежения.
