Установка для прессования табака и последующего фиксирования табачных кип перед упаковкой

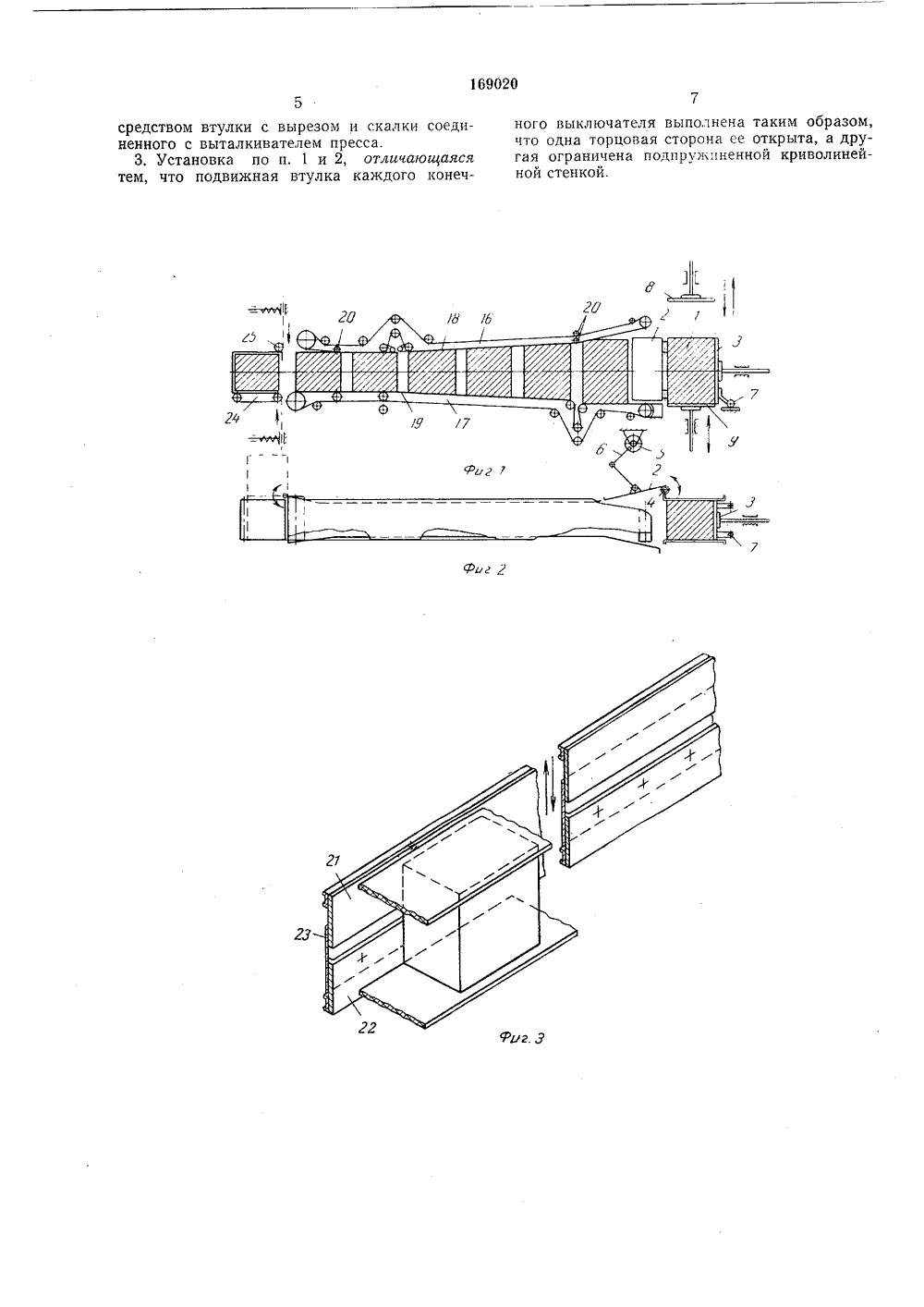

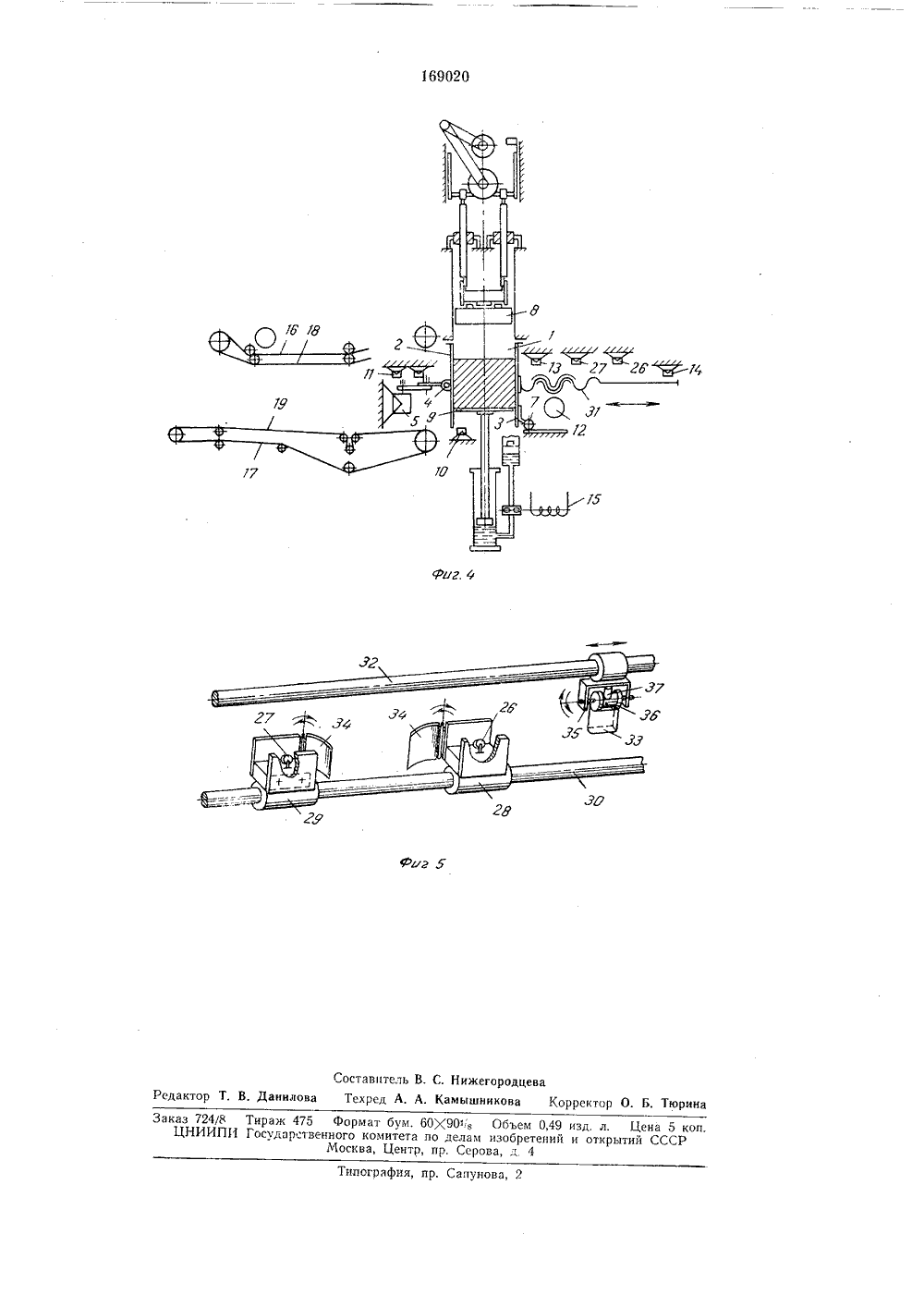

Союз Советских Социалистицеских Республикавт, свидетельств"., Ло Зависимо аявлено 24.17.1964 ЭЙ 896905128-1 присоединением заявки % МПК А 24 Ь УЛК 663.97.052иорит Государствеииыи комитет ло делам изобретений и открытий СССР,088.8 пуоликов Дата опуоликования описания 23.111.19 б 5 СТАНОВКА ДЛЯ ф И КСИРОВАРЕССОВАНИЯ ТАБАКА И ПОСЛЕДУОЩЕГОЯ ТАБАЧНЪХ КИП ПЕРЕД УПАКОВКОЙ ля ми подпружиненного качающегося около горизонтальной оси ползуна, посредством втулки с вырезом и скалки соединенного с выталкивателем пресса. При этом подвижная втулка каждого конечного выключателя выполнена таким образом, что одна торцовая сторона ее открыта, а другая ограничена подпружиненной криголинейной стенкой.На фиг. 1 и 2 изображен общий вид описываемой установки в двух проекциях; на фиг. 3 - стенки для фиксации кип с боковых сторон; на фиг. 4 - электроконтактное устройство установки; на фиг. 5 - механизм автоматического пуска и останова лент и регулирования времени подпрессовки и фиксирования кип.Установка состоит из пресса в виде камеры 1, фиксирующе-транспортируюгцего устройства, электроконтактного устройства и механизма автоматического пуска и останова лент и регулирования времени подпрессовки и фиксирования кип. Камера ка 2 выпо Открытие сер вомотор механизм вателем, в опорными 1 име анена и зак ом 5 б. Ст ыпол роли 25 дписная группа2 б Известны установки для прессования табака и последующего фиксирования табачных кип перед упаковкой, состояц 1 ие из пресса в виде камеры с откидной дверкой и выдвижной стенкой (выталкивателем), внутри которой перемещаются верхняя и нижняя прес- сующие плиты, фиксируюше-транспортирующего устройства с двухярусным расположением парных фиксирующих элементов и электроконтактного устройства для привода в действие дверок нресскамеры и выталкивателя кипы от импульса нижней прессующей плиты.Преимушество предлагаемой установки, по сравнению с известными, состоит в том, что она позволяет осуществлять дополнительное подпрессовыванпе кип перед упаковкой.Это достигается тем, что парные фиксирующие элементы представляют собой неравные по длине участки внутренних ветвей бесконечных лент, сходящихся от приема к выходу под неравными углами, с образованием раструба на выходном конце.Кроме того, установка снабжена механизмом автоматического пуска и останова лент и регулирования времени подпрессовки и фиксирования кип, состоящим пз путевых выключателей, установленных на неподвижной скалке посредством передвижных втулок, и взаимодействующего с путевыми выключатет дверку 2 и стенку 3. Дверповоротной около оси 4. рытие дверки осуществляется через кривошипно-шатунный нка 3, являющаяся выталкиена выдвижной и снабжена ами 7. Внутри камеры 1 пе 1690205 10 15 20 25 30 35 40 45 50 55 60 65 ремещаются верхняя и нижняя прессующиеплиты 8 и 9.Привод в действие дверки пресскамеры осуществляют с помощью электроконтактногоустройства. Оно содержит концевой выключатель 10, срабатывающий при взаимодействии с нижней прессуюгцей плитой 9 по достижении последней крайнего нижнего положения; включающий сервомотор 5, которыйуправляет дверкой 2; концевой выключатель11, осуществляющий остановку сервомотора 5и включение сервомотора 12 выталкивателя.стенки 3; конечник 13 для реверсированиявыталкивателя и концевик 14 для осуществления остановки толкателя в крайнем правомположении и включения мотора пресса и соленоида 15 крана подъема нижней плиты 9.Фиксируюше-транспортирующее устройствопредставляет собой две, одна над другой расположенные бесконечные ленты 16 и 17, совершающие периодическое движение.При этом неравные по длине участки ветвей 18 и 19 внутренних ветвей 16 и 17 транспортеров, являющиеся фиксирующими элементами, установлены с переменными угламив;сторону выхода кип и образуют на выходном конце раструб,Углы между фиксирующими участкамивнутренних ветвей 18 и 19 можно регулировать. С этой целью рамы транспортеров (начертеже не показаны) выполнены из отдельных шарнирно скрепленных участков, имеющих неодинаковую длину,В местах перегиба лент (ветвей 16 и 17)транспортеров установлены ролики 20, обеспечивающие плавный переход кипы с одногоучастка на другой.Для фиксации кип с боковых сторон кверхней и нижней раме прикреплены стенки21 и 22, имеющие возможность свободногоперемещения одной относительно другой, причем нижняя стенка 22 жестко прикреплена кповерхности 23.В конце фиксирующе-транспортирующегоустройства установлен приемный стол 24 иролики 25 для протягивания рядна,Механизм автоматического пуска и останова лент и регулирования времени подпрессовки и фиксирования кип содержит: два путевых выключателя 26 и 27, укрепленных посредством передвижных втулок 28 и 29 нанеподвижной скалке 30, один из которыхпредназначен для пуска лент, а второй -для останова их с одновременным закрыванием откидной дверки 2, и жестко укрепленную на ходовом винте 31 выталкивателя-стенки 3 скалку 32 с подпружиненным ползуномЗЗ, взаимодействующим с указанными переключателями.Передвижные втулки 28 и 29 имеют поодной подпружиненной криволинейной стенке 34 с торцовой стороны.Ползун 33 приварен к качающейся околооси 35 втулке 36, причем угол качания втулки с ползуном ограничен вырезом во втулке и штифтом 37, установленным на оси втулки.Установка работает следующим образом.При достижении нижней прессующей плитой 9 крайнего нижнего положения срабатывает концевой выключатель 10, включающий сервомотор 5, управляющий передней дверкой 2 камеры, После останова сервомотора концевой выключатель 11 включает сервомотор 12 выталкивателя 3, и последний начинает перемещать кипу на ленту 17 транспортера фиксирующе-транспортирующего устройства.При перемещении ходового винта толкателя соединенный с ним посредством скалки 32 ползун 33 взаимодействует с путевым выключателем 26 и осуществляет пуск лент 16 и 17 транспортеров, При обратном движении выталкивателя ползун 33 действует на путевой выключатель 27, останавливая тем самым фиксирующе-транспортирующее устройство и одновременно закрывая дверку 2 камеры 1. При перемещении кипы от приема в сторону выхода осуществляется постепенная подпрессовка ее с последующей фиксацией и обтяжкой в рядно.После остановки выталкивателя в крайнем правом положении выключаются мотор пресса и соленоида 15 крана подъема нижней плиты. Далее цикл работы установки повторяется. Предмет изобретения 1. Установка для прессования табака и последующего фиксирования табачных кип перед упаковкой, состоящая из пресса в виде камеры с откидной дверкой и выдвижной стенкой (выталкивателем), внутри которой перемещаются верхняя и нижняя прессующие плиты, фиксирующе-транспортирующего устройства с двухярусным располокением парных фиксирующих элементов и электроконтактного устройства для привода в действие дверки пресскамеры и выталкивателя кипы от импульса нижней прессующей плиты, отличающаяся тем, что, с целью осуществления в ней дополнительного подпрессовывания кип перед упаковкой, парные фиксирующие элементы представляют собой неравные по длине участки внутренних ветвей бесконечных лент, сходящихся от приема к выходу под неравными углами, с образованием раструба на выходном конце, а кроме того в ней имеется механизм автоматического пуска и оста- нова ленты и регулирования времени подпрессовки и фиксирования кип.2, Установка по п, 1, отличающаяся тем, что механизм автоматического пуска и оста- нова лент и регулирования времени подпрессовки и фиксирования кип состоит из путевых выключателей, установленных на неподвпкной скалке посредством передвижных втулок, и взаимодействующего с путевыми выключателями подпружиненного качающе-гося около горизонтальной оси ползуна, посредством втулки с вырезом и скалки соединенного с выталкивателем пресса.3, Установка по п. 1 и 2, отличающаяся тем, что подвижная втулка каждого конечного выключателя выполнена таким образом,что одна торцовая сторона ее открыта, а другая ограничена подпружиненной криволинейной стенкой.С оставитель В. С. НижРедакто Т, В, Др , , Данилова Техижегородцеваехред А, А. КамышниковаЗаказ 724ех , . ва гор екто 0 ф а0 Типографии, пр. Сапунова, 2/8 Тираж 475 Формат бум. 6ПИ Росу дд рственного комитета пМосква, Центр,р р, Б. ТюранК 901 в Объем 0,49 изд. л.дбретений и открытий СССРх Серова, д 4
