Способ определения содержания газообразных и жидких компонентов в нефти и устройство для его осуществления

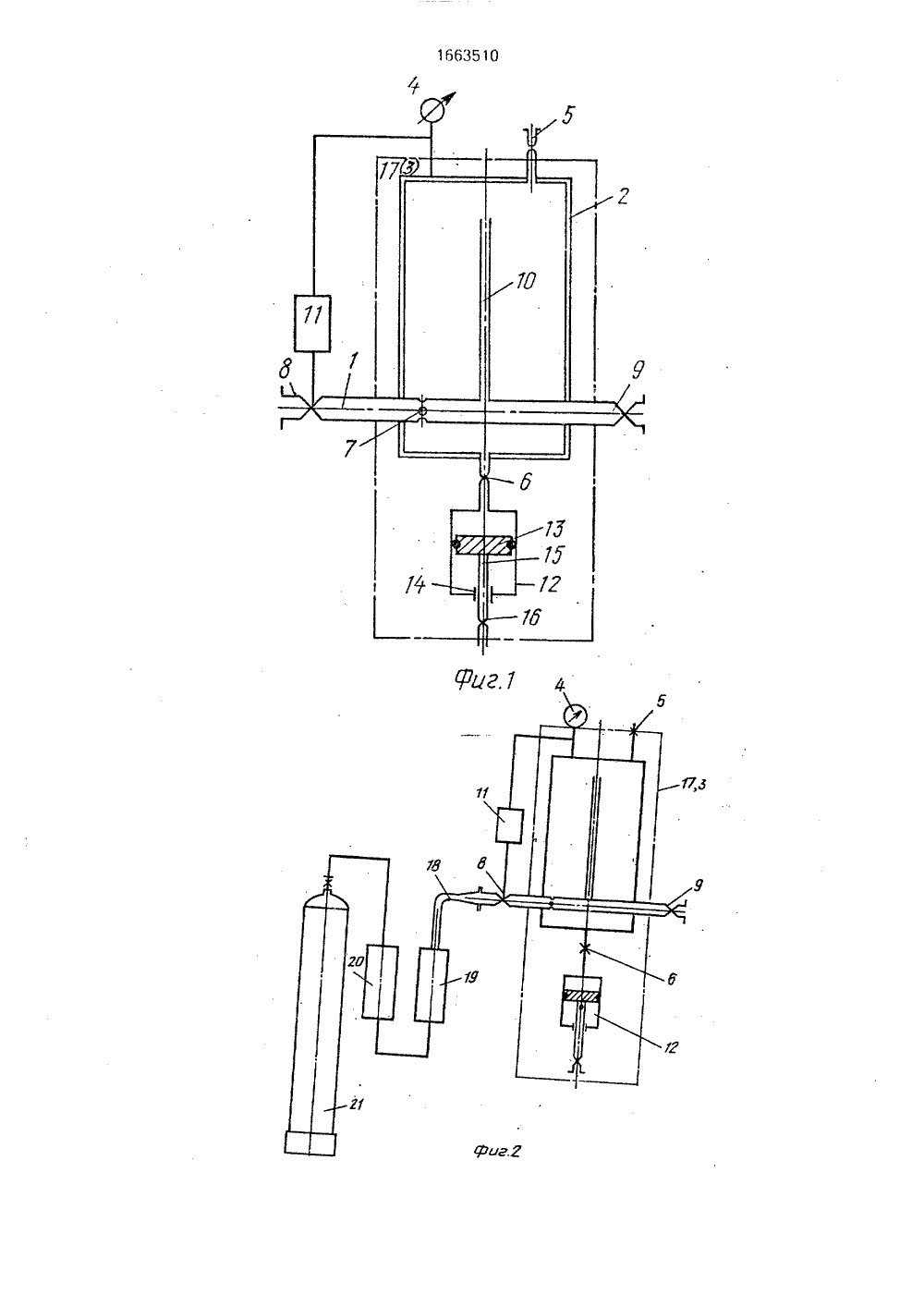

АНИЕ ИЗОБРЕТЕНИЯ при повышенном давлении, подачу пробы нефти в емкость, понижение давления в емкости для раэгазирования нефти, отбор газа и жидкости из емкости на анализ. Пробу по трубе 1 непрерывно подают в емкость 2 постоянного объема, понижают давление в емкости путем дросселирования, непрерывно отводя из нижней части емкости жидкость, а из верхней части газ. Труба 1 для отбора пробы расположена внутри емкости 2, выполнена с отверстиями 7 для ввода пробы в емкость 2 и снабжена вертикальной трубой 10, подсоединенной нижним концом к ней, причем верхний конец вертикальной трубы 10 расположен в верхней части емкости 2.Труба 1 для отбора пробы снабжена дроссе- Я лями, установленными перед и после емкости 2, Устройство размещено в термостате, 2 с. и 1 з.п. ф-лы, 3 ил,%26государственный научий и проектный инстишленностив, Л.В. Козлова детельство ССС М 33/22, 1969. отбора пробы расположена внутри емкости 2 и выполнена с отверстиями 7 для ввода пробы в емкость 2 и снабжена дросселями 8 и 9, установленными перед и после емкости 2, и вертикальной тоубой 10, подсоединенной нижним концом к ней, причем верхний конец вертикальной трубы 10 расположен в С верхней части емкости 2. Дроссель 8 имеет привод 11 регулятора давления. Патрубок с еентипем б дпя отбора пробы нефти среди.нен с дозатором 12 отбора пробы, имеющим поршень 13 с полым штоком 14, с отверстием 15 в боковой стенке штока 14 и запорным устройством 16, Устройство размещено в термостате 17,Установка, изображенная на фиг, 2, содержит манифольд 18, соединяющий трубу 1 для отбора пробы с пробоотборником 19, который в нижней части соединен с нижней ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) СПОСОБ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ГАЗООБРАЗНЫХ И ЖИДКИХ КОМПОНЕНТОВ В НЕФТИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к нефтяной промышленности и позволяет упростить способ, Способ включает отбор пробы нефти Изобретение относится к нефтяной промышленности и предназначено для определения газообразных и жидких компонентов в нефти.Целью изобретения является упрощение способа и устройства для осуществления способа.На фиг. 1 показана схема устройства для осуществления способа; на фиг. 2 - установка для исследования нефти, общий вид; на фиг. 3 - технологическая схема разгазирования пробы нефти.Устройство для определения содержания газообразных и жидких компонентов в нефти содержит трубу 1 для отбора пробы, емкость 2 для разгазирования нефти, установленную в термостате 3 и снабженную манометром 4 и патрубками с вентилями 5 и 6 для отбора проб на анализ. Труба 1 для 1663510 А 1частью напорной емкости 20, связанной в верхней части с газовым баллоном 21.Технологическая схема разгазирования пробы нефти, изображенная на фиг, 3, состоит из дозатора 12, соединенного с мерной бюреткой 22, связанной в нижней части с напорной склянкой 23,Способ и работа устройства сводятся к следующему.В термостате 17 устанавливают температуру исследования нефти,В пробоотборнике 19 устанавливают давление выше давления насыщения нефти газом путем соединения его нижней части с нижней частью напорной емкости 20, заполненной рабочей жидкостью и соединенной в верхней части с газовым баллоном 21, где давление выше давления насыщения нефти газом, Открывают дроссель 9, затем приоткрывают дроссель 8 и устанавливают режим истечения пробы по трубе 1 при постоянном перепаде давления, Давление в емкости 2 фиксируют по манометру 4. При достижении заданного уровня давления в емкости 2 включают связь с приводом регулятора давления 11. Проба нефти в трубе 1 частично разгазируется и выбрасывается через дроссель 9. Через отверстия 7 при этом нефть и газ заполняют емкость 2. Пузырьки газа всплывают и в емкости 2 устанавливается определенный уровень раздела газ - нефть при заданном постоянном уровне давления. Уровень раздела при беспрерывном всплывании пузырьков воздуха удерживается постоянным путем перетока части газа из верхней части емкости 2 по вертикальной трубе 10 в трубу 1 для отбора пробы. Связь верхней части емкости 2 через вертикальную трубу 10 с трубой 1 для отбора пробы выполняет также функцию депульсатора, Из патрубка с вентилем 5 отбирают пробу газа для анализа на хроматографе. Через патрубок с вентилем 6 отбирают пробу,нефти в дозатор 12, выпуская из него рабочую жидкость через отверстие 15 в штоке 14, открывая запорное устройство 16. Нефть, отобранную в дозатор 12, выпускают в мерную бюретку 22, а остатки нефти выжимают поршнем 13 дозатора 12. Рабочая жидкость из мерной бюретки 22 выходит в напорную склянку 23. В мерной бюретке гаэ отделяется от нефти и устанавливаются два уровня раздела, а именно: между газом и нефтью и нефтью и рабочей жидкостью, Объемы газа и нефти фиксируют по шкале делений, нанесенной на стенке мерной бюретки, По соотношению объема30 непрерывно отводят из нижней части жид 35 . кость и из верхней части - газ. 2, Способ по и. 1, .о т л и ч а ю щ и й с я 40 50 5 10 15 20 дозатора к объему нефти определяют объемный коэффициент. Из мерной бюретки 22 отбирают пробу газа и нефти для анализа. Регулятор давления 11 устанавливают на давление следующей ступени раэгазирования в емкости 2 путем увеличения расхода пробы нефти, протекающей по трубе 1, Для этого вручную переводят нерегулируемый дроссель 9 в положение, снижающее давление в емкости 2 до следующей ступени разгазирования. Регулируемый дроссель 8 переводится в нужное положение автоматически с помощью регулятора давления 11. После снятия замеров на следующей. ступени раэгазирования дроссель 8 закрывают, трубу 1 для отбора пробы и емкость 2 для разгазирования нефти освобождают от.остатков пробы нефти путем вакуумирования. Формула изобретения 1. Способ определения содержания газообразных и жидких компонентов в нефти, включающий отбор пробы нефти при повышенном давлении, подачу пробы нефти в емкость, понижение давления в емкости для разгазирования нефти, отбор газа и жидкости иэ емкости на анализ, о т л и ч а ю щ и йс я тем, что, с целью упрощения способа, пробу подают в емкость постоянного объема непрерывно, понижают давление в емкости путем дросселирования, из емкости тем, что пробу жидкой фазы отбирают в дозатор постоянного объема, а объемный коэффициент определяют соотношением объема дозатора к объему дегазированной жидкой фазы пробы при атмосферном давлении. 3. Устройство для определения содержания газообразных и жидких компонентов в нефти, содержащее трубу для отбора пробы, емкость для разгазирования нефти, установленную в термостате и снабженную манометром и патрубками для отбора проб нааналиэ, отл ича ю щеес я тем, что,с целью упрощения устройства, труба для отбора пробы расположена внутри емкости, выполнена с отверстиями для ввода пробы в емкость и снабжена дросселями, установленными перед и после емкости, и вертикальной трубой, подсоединенной нижним концом к ней, причем верхний конец вертикальной трубы расположен в верхней части емкости.1663510Составитель М. Серов едактор Н. Горват Техред М,Моргентал Корректор О. КравцоваФ Заказ 2261 Тираж 376 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарин
