Устройство для селекции признаков при распознавании образов

Номер патента: 1652986

Автор: Поздеев

ZIP архив

Текст

(щ) С 06 К 9 ного сброса 25 первоначаль26 и 27.Формиропульсы посигнала, азаднему фр ыхо ватель 10 формируе переднему фронту в формирователь 11онту сигнала. одного по ОСУДАРСТВЕННЫЙ КОМИТЕТ О ИЭОБРЕТЕНИЯМ И ОТНРЬГГИЯМПРИ ГКНТ СССР(71) Ижевский механический институт(56) Авторское свидетельство СССРУ 1084833, кл. С 06 К 9/36, 1982.Авторское свидетельство СССР11 1246122, кл. С 06 К 9/36, 1984.(54) УСТРОЙСТВО ДЛЯ СЕЛЕКЦИИ ПРИ-.ЗНАКОВ ПРИ РАСПОЗНАВАНИИ ОБРАЗОВ(57) Изобретение относится к автома Изобретение относится к автоматике и вычислительной технике и может быть использовано для выделения признаков при распознавании речевых образов.Цель изобретения - повышение точности устройства.На фиг.1 приведена схема устройства; на фиг. 2 - временные диаграммы, поясняющие работу устройства,Устройство содержит первый 1 триггер, первый 2 и второй 3 элементы И, второй 4 триггер, третий 5 четвертый б и пятый 7 элементы И, первый 8 и второй 9 элементы ИЛИ, первый 10 и второй 11 формирователи импульсов, генератор импульсов 12, первый 13, второй 14 и третий 15 счетчики импульсов, третий 16, четвертый 17, пятый 18 и шестой 19 элементы ИЛИ, третий 20 триггер, распре делитель импульсов 21, состоящийиз счетчика импульсов 22 и дешифратора 23, информационный вход 24, ьхад тике и вычислительной технике иможет быть использовано для выделения признаков при распознавании речевых образов, Цель изобретения - по"вышение точности устройства, достигается введением четырех счетчиков,генератора импульсов, третьего, четвертого, пятого и шестого элементовИЛИ, тртьего триггера, дешифратора,что позволяет повысить надежностьселекции признаков из импульсных последовательностей при увеличении периода импульсов в пачке. 2 ил. Устройство работает следующим образом.Импульс, поступающий на вход первоначального сброса 25 (фиг.2 а) через элемент ИЛИ 17, поступает на вХбды сброса второго 4 триггера, счетчиков импульсов 15 и 22 и через элементы ИЛИ 8 и 9 на входы сброса счетчиков импульсов 13 и 14, а через элемент ИЛИ 18 на вход сброса третьего 20 триггера, На выходах триггеров 4 и 20, выходах переполнения счетчиков импульсов 13 - 15 и выходах счетчика импульсов 22 устанавливаются низкие уровни напряжения, соответствующие уровню логичес кого нуля (лог."0").Входная последовательность импульсов (Фиг.2 б) подается на счетныйвход первого 1 триггера. Последнийс приходом каждого входного импульса5изменяет свое состояние на противоположное и подает разрешающий сигналпоочередно на управляющие входы первого (фиг,2 в) или второго 14 (фиг.2 г)счетчиков импульсов и вторые входыПервого 2 или второго 3 элементов И,Иа первые входы которых подаютсявходные импульсы,Предположим, что первый импульсвходной последовательности появилсяНа выходе первого 2 элемента И(Фиг.2 д), тогда следующий импульс,поступивший на вход 24 устройствапройдет на выход второго 3 элементаЙ (фиг,2 е) и переключит первый 1триггер для пропуска следующего имг 1 ульса на выход первого 2 элемента И. Выходные импульсы элементов11 2 и 3 поочередно через элементыИЛИ 9 и 8 поступают на входы сброса счетчиков импульсов 13 и 14, устанавливая на их выходах уровниЙов "0". Если на управляющем входе,Счетчиков импульсов 13 или 14 уровеньдог."1", то соответствующий счетчикимпульсов осуществляет счет импульСов генератора 12, поступающих на ихСинхрониэирующие входы, КоэффициентыПересчета счетчиков импульсов 13 -15 К, К, К выбраны одинаковымийз следующего условия: 3 1Х макР 50 Л1 де 6 период импульсов генерато 40ра 12;Т - максимально-возможная дли"йктельность временного интервала между входными.импульсами.45Так как входные импульсы с выхо дов элементов И 2 и 3 поочередно осуществляют сброс счетчиков импуль - сов 14 и 13, то переполнение последних не происходит. Поэтому на выходе элемента ИЛИ 16 уровень лог."1" ие Формируется. Одновременно входные импульсы с выходов элементов И 2 и 3 через элемент ИЛИ 19 поступают на синхронизирующий вход счетчика импульсов 22 распределителя им 55 пульсов 21, Последний с приходом каждого входного импульса меняет свое состояние, Выходной код счетчика импульсов 22 поступает на входы дешифратора 23 распределителя импульсов 21, Импульсы на втором и первом выходах дешифратора 23 форми-, руются соответственно при поступле" нии первого и второго импульсов на синхронизирующий вход счетчика импульсов 22 при разрешающем сигнале на управляющем входе дешифратора 23, Поэтому с приходом первого импульса на вход 24 устройства на втором выходе дешифратора 23 формируется им" пульс (Фиг,2 ж), который поступает на вход установки триггера 20. На выходе последнего формируется уро вень лог."1" (Фиг.2 и), который поступает на второй вход четвертого 6 элемента И и первый вход пятого 7 элемента И, Так как на первом выходе дешифратора 23 импульс не формируется, то на выходе второго 4 триггера уровень лог,"0" и на выходе 27 устройства импульс также не формируется. Одновременно импульсы генератора 12 через элемент И 7 поступают на синхронизирующий вход счетчика импульсов 15, Если во время счета счетчика импульсов 15 приходит второй входной импульс, то на первом выходе дешифратора 23 Формируется импульс (Фиг.2,3), который Фиксируется триггером 4 (фиг,2 к), и соответственно на выходе четвертого 6 элемента И формируется перепад напряжения, поступающий на вход второго 11 Формирователя импульсов. При переполнении счетчика импульсов 15 на его выходе формируется уровень лог."1", который через элемент ИЛИ 18 поступает на вход сброса триггера 20. На выходе последнего (фиг.2 а) и соответственно на выходе элемента И 6 Формируется задний Фронт сигнала, по которому формирователь 11 формирует выходной импульс (Фиг.2 л). Начало первого выходного импульса Фиксировано относительно первого входного импульса пачки и равно Кл. При поступлении последующих входных импульсов на выходе дешифратора 23 импульсы не Формируются и соответственно нет импульсов и на выходе 27 устройства. Последний импульс входной последовательности переключает триггер 1 и сбрасывает один из счет-, чиков импульсов 13 или 14, Так как последующих входных импульсов нет, то на выходе переполнения одного из52986 5 10 15 20 5 16 счетчиков 13 или 14 формируется уровень лог."1". который через третий 16 элемент ИЛИ поступает на второй вход третьего 5 элемента И, на первый вход которого поступает разрешающий сигнал с выхода триггера 4. Формирователь импульсов 1 О по переднему Фронту импульса с выхода элемента И 5 Формирует импульс (Фиг 2 л 1), поступающий на выход 26 устройства и являющийся импульсом окончания пачки, Начало этого импульса относительно последнего импульса пачки Фиксировано и равно К. Одновременно импульс с выхода элемента ИЛИ 16 через элементы ИЛИ 17 и 18 поступает на сброс триггеров 4 и 20 и счетчиков импульсов 13 - 15 и 22, устанавливая на их выходах уровни лог."О". При поступлении на вход устройства помехи (одиночного импульса) триггер 1 переключается, осуществляется сброс одного из счетчиков импульсов 13 или 14, Формируется импульс на выходе элемента ИЛИ 19 и на втором выходе дешифратора 23 Формируется уровень лог."1", который Фиксируется триггером 20 (Фиг.2 и). На выходе триг гера 20 Формируется импульс, длительностью равный Кл, Так как последующих входных импульсов нет, то на выходе триггера 4 уровень лог,"0" и импульс с выхода триггера 20 не проходит на вход Формирователя 11, а один из счет чиков импульсов 13 или 14 переполняется и на выходе элемента ИЛИ 16 Формируется импульс сброса триггеров 4 и 20 и счетчиков импульсов 13-15 и 22. Формула изобретения Устройство для селекции признаков при распознавании образов, содержащее первый триггер, стробирующий вход которого является информационным входом устройства, первый и второй элементы И, первые входы которых соединены с информационным входом устройства, а вторые входы соединены с прямым и инверсным выходами первого триггера, два элемента ИЛИ, :второй триггер, прямой выход кото.рого соединен с первыми входами третьего и четвертого элементов И. 25 30 35 40 45 50 два Формирователя импульсов, пятыйэлемент И, о т л и ч а ю щ е е с я,тем, что, с целью повышения точностй устройства, в него введены четыре счетчика, генератор импульсов, третий, четвертый, пятый ишестой элементы ИЛИ, третий триггер, дешифратор, выход первого элемента И соединен с первыми входамивторого и шестого элементов ИЛИ, выход второго элемента И соединен спервым входом первого элемента ПЛи с вторым входом шестого элементаИЛИ, управляющие входы первого ивторого счетчиков соединены с прямыми инверсным выходами первоготриггера, а счетные входы соединены свыходом генератора импульсов, первый вход пятого элемента И соединен с выходом генератора импульсов, вторые входы четвертого и пятого элементов И соединены с прямым выходомтретьего триггера, вход сброса которого соединен с выходом пятого элемента ИЛИ. первый вход которого соединен с выходом третьего счетчика,первый вход четвертого элемента ИЛИявляется входом "Сброс" устройства,выход четвертого элемента ИЛИ соединен с вторыми входами первого,второго и пятого элементов ИЛИ, свходами "Сброс" третьего и четвертого счетчиков и с установочным входомвторого триггера, вход "Сброс" которого соединен с первым выходом дешифратора, второй выход которого соединен с установочным входом третьеготриггера, выходы третьего и четвертого элементов И соединены с входамипервого и второго формирователей импульсов, выходы которых являютсяпервым и вторым выходами устройства,выход пятого элемента И соединен сосчетным входом третьего счетчика,выход третьего элемента ИЛИ соединенс вторыми входами третьего элементаИ и четвертого элемента ИЛИ, выходыпервого и второго счетчиков соединены с входами третьего элемента ИЛИ,входы "Сброс" первого и второго счет -чиков соединены с выходами первого ивторого элементов ИЛИ, выход четвертого счетчика соединен с информационным входом дешифратора, выход шестого элемента ИЛИ соединен со счетным входом четвертого счетчика ц счправляющим входом дешифратора.165298 б Составител Техред Л.О Корректор Н.Р дактор З.Ходако аж 395омитета по иэобосква, Ж, Ра роизводственно-издательский комбинат "Патент", г Ужгород, ул. Гагарина, 101 Заказ 2189 ТирВНИИПИ Государственного113035,А.Глотйнык Подписноетенияи и откр ская наб., д. ям при ГКНТ ССС5

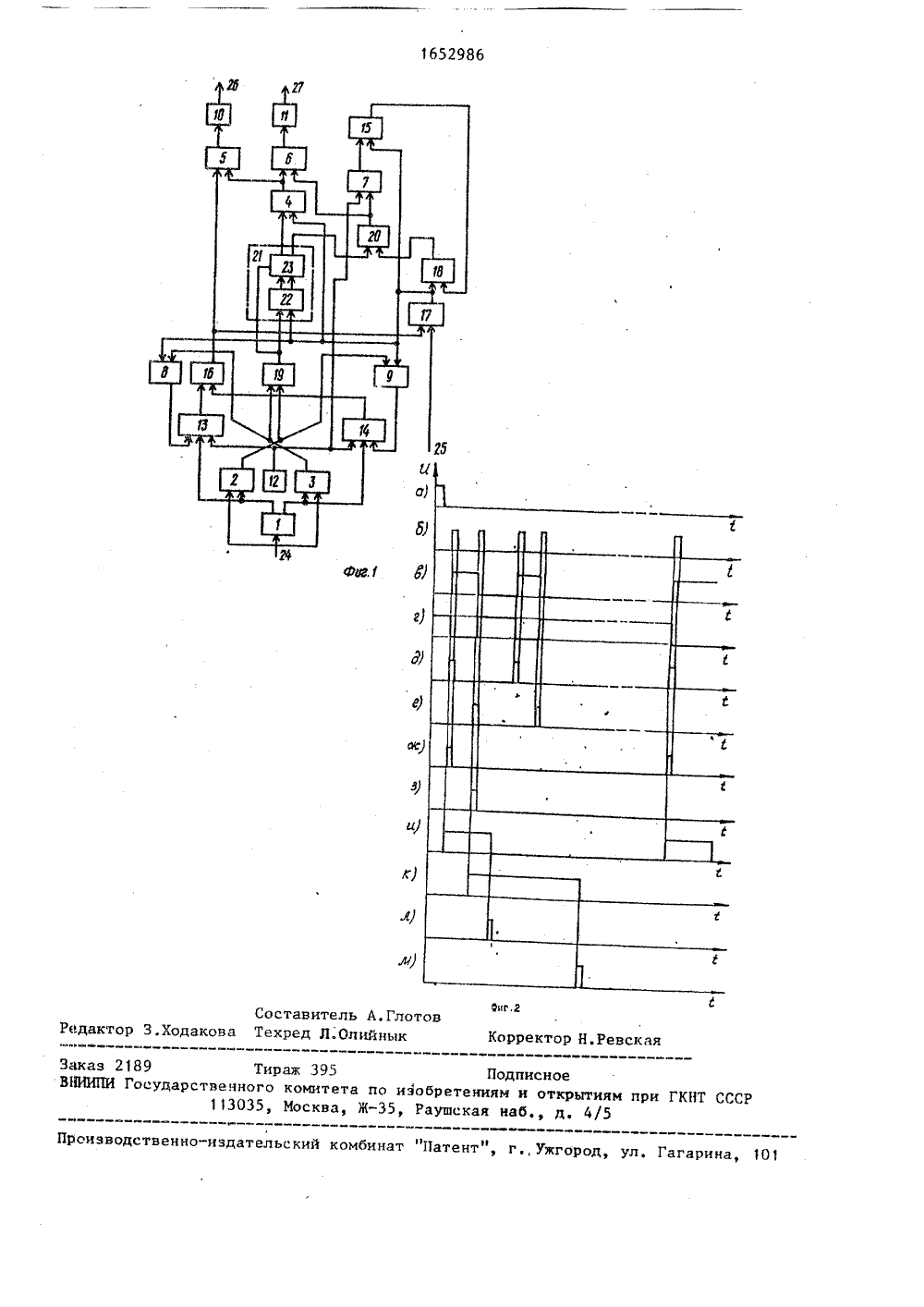

Смотреть
