Устройство для сигнализации предельного уровня наполнения цистерн

Номер патента: 1643940

Автор: Анохин

ZIP архив

Текст

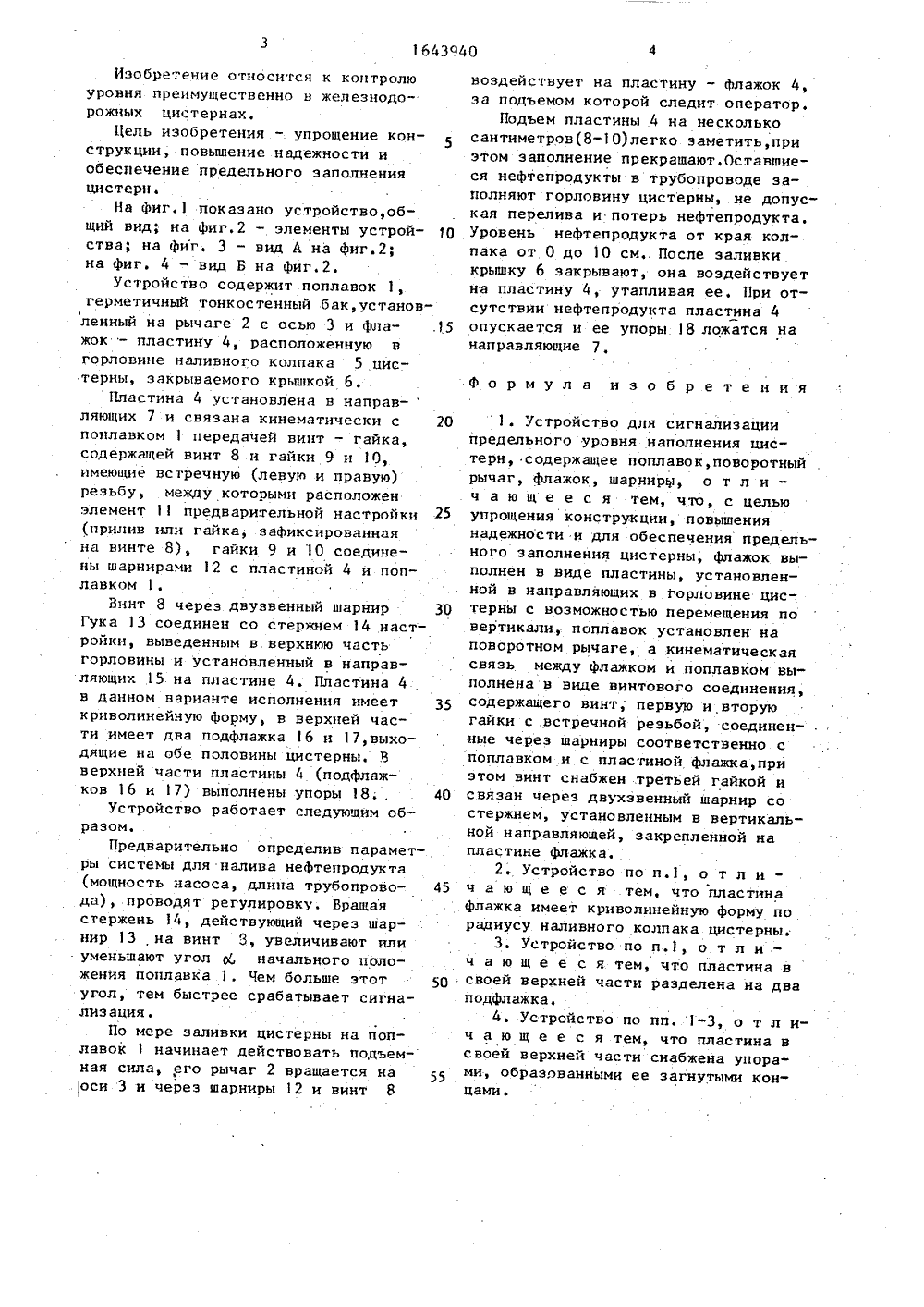

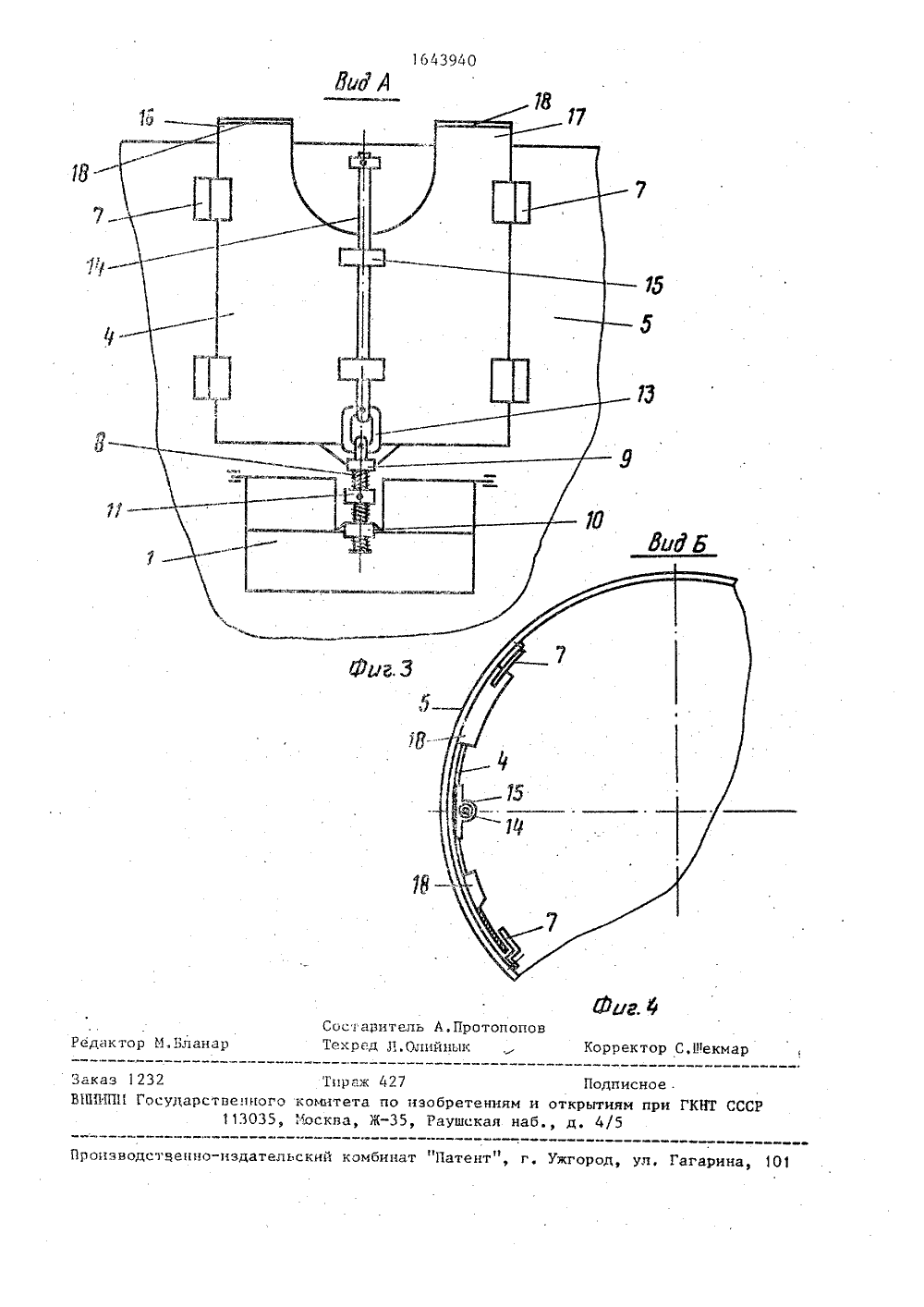

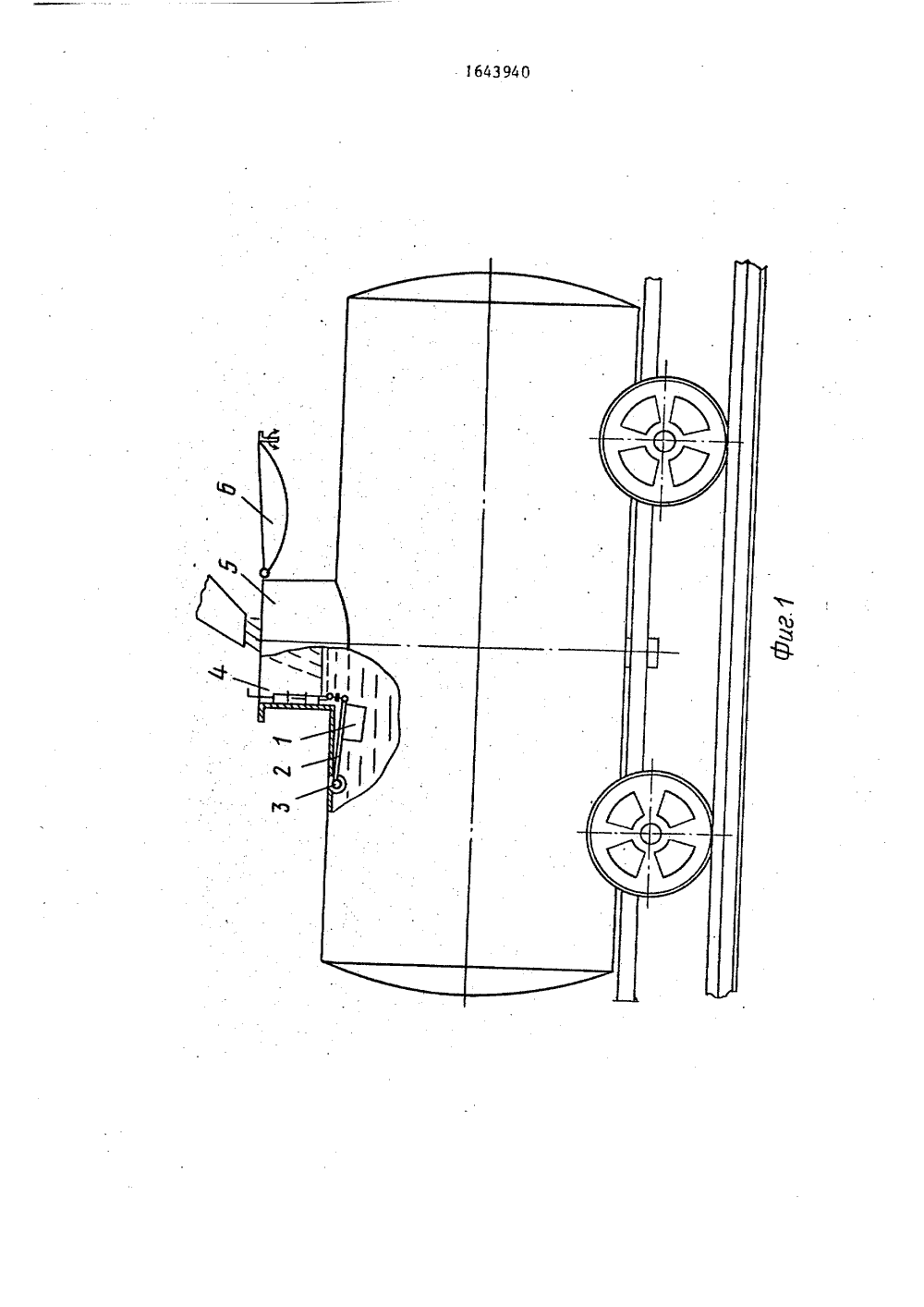

(51)5 С О Г 23 00 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОВ ЫТККИЯМ И отНРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССР 1 321688, кл, С 01 Р 23/00, 1969.Авторское свидетельство СССР 1 32170, кл. 42 е, 31 , 1933, (54) УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ ПРЕДЕЛЬНОГО УРОВНЯ НАПОЛНЕНИЯ ЦИСТЕРН (5 Э) Изобретение относится к контролю уровня преимущественно мазута и других нефтепродуктов в железнодорожных цистернах. Изобретение позволяет обеспечить предельное заполнение цистерны и исключить при этом потери нефтепродуктов. Устройство для сигнализации предельного уровня наполнения цистерн содержит поплавок 1,поворот - ный рычаг 2, шарниры 12 и 13 и фла - жок 4, кинематически связанный с поплавком 1. Для достижения цели кинематическая связь между флажком и поплавком выполнена в виде винтового соединения, содержащего винт 8,первую 10 и вторую 9 гайки, имеющие встречные резьбы и соединенные через шарниры 12 соответственно с поплавком 1 и с флажком 4, который выполнен в виде криволинейной пластины, установленной с возможностью вертикального перемещения в направляющих 7 в горловине 5 цистерны. При этом винт 8 снабжен настроечной гайкой 11 и связан через двухзвенный шарнир 13 со стержнем 14, установленным в вертикальных направляющих 15,укрепленных на флажке 4, При достижении предельного уровня поплавок 1 всплы- а вает, что приводит к выдвижению флаж 1 ка 4 иэ торловины 5 цистерны. Это сигнализирует об окончании заполне-, ния цистерны. Благодаря возможности 4 настройки устройства можно учитывать транспортное запаздывание и другие факторы и осуществить полное заполнение цистерн без потерь нефте.продуктов. 4 ил.50 Изобретение относится к контролю уровня преимущественно в железнодорожных цистернах.Цель изобретения - упрощение кон 5 струкции, повышение надежности и обеспечение предельного заполнения цистерн.На Фиг.1 показано устройство,общий вид; на Фиг.2 - элементы устрой О ства; на фиг. 3 - вид А на фиг.2; на Фиг. 4 - вид Б на Фиг.2.Устройство содержит поплавок 1, герметичный тонкостенный бак,установленный на рычаге 2 с осью 3 и фла" .5 жок - пластину 4, расположенную в горловине наливного колпака 5 цистерны, закрываемого крьшкой 6.Пластина 4 установлена в направ-ляющих 7 и связана кинематически с 20 поплавком 1 передачей винт - гайка, содержащей винт 8 и гайки 9 и 1 О, имеющие встречную (левую и правую) резьбу, между которыми расположен элемент 1 предварительной настройки 25 (прилив или гайка, зафиксированная на винте 8), гайки 9 и 10 соединены шарнирами 12 с пластиной 4 и поплавком 1.Винт 8 через двузвенный шарнир 30 Гука 13 соединен со стержнем 14 настройки, выведенным в верхнюю часть горловины и установленный в направляющих 15 на пластине 4. Пластина 4 . в данном варианте исполнения имеет 35 криволинейную Форму, в верхней части имеет два подфлажка 16 и 17,выходящие на обе половины цистерны. В верхней части пластины 4 (подфлажков 16 и 7) выполнены упоры 18 40Устройство работает следующим образом.Предварительно определив параметры системы для налива нефтепродукта (мощность насоса, длина трубопрово да), проводят регулировку. Вращая стержень 14, действующий через шарнир 13 на винт 8, увеличивают или уменьшают угол 0(, начального положения поплавка 1, Чем больше этот угол, тем быстрее срабатывает сигнализация.По мере заливки цистерны на поплавок 1 начинает действовать подъемная сила, его рычаг 2 вращается на оси 3 и через шарниры 12 и винт 8 воздействует на пластину - Флажок 4,эа подъемом которой следит оператор.Подъем пластины 4 на несколько сантиметров(8-1 О)легко заметить,при этом заполнение прекрашают.Оставшиеся нефтепродукты в трубопроводе заполняют горловину цистерны, не допуская перелива и потерь нефтепродукта. Уровень нефтепродукта от края колпака от О до 1 О см, После заливки крышку 6 закрывают, она воздействует на пластину 4, утапливая ее. При отсутствии нефтепродукта пластина 4 опускается и ее упоры 8 ложатся на направляющие 7,Формула изобретения1. Устройство для сигнализации предельного уровня наполнения цистерн, содержащее поплавок, поворотный рычаг, флажок, шарниры, о т л и - ч а ю щ е е с я тем, что, с целью упрощения конструкции, повьппения надежности и для обеспечения предельного заполнения цистерны, флажок выполнен в виде пластины, установленной в направляющих в горловине цистерны с возможностью перемещения по вертикали, поплавок установлен на поворотном рычаге, а кинематическая связь между Флажком и поплавком выполнена в виде винтового соединения, содержащего винт, первую и вторую гайки с .встречной резьбой, соединенные через шарниры соответственно с поплавком .и с пластиной флажка,при этом винт снабжен третьей гайкой и связан через двухзвенный шарнир со стержнем, установленным в вертикальной направляющей, закрепленной на пластине Флажка.2, Устройство по п.1, о т л и - ч а ю щ е е с я .тем, что пластина Флажка имеет криволинейную форму по рациусу наливного колпака цистерны.3. Устройство по и.1, о т л ич а ю щ е е с я тем, что пластина в своей верхней части разделена на два подфлажка.4. Устройство по пп. 1-3, о т л ич а ю щ е е с я тем, что пластина в своей верхней части снабжена упорами, образованными ее загнутыми концами.1643940 ФО 8. 4тель А.Протопопов1.Олийнык Корректор С,Ше Редактор И,Бланар Тираж 427 комитета по изобрет ;осква, Ж, Раушс сударственцог 113035оизводстценно-издательский комбинат Патент , г, Ужгород, ул,ина, 101 Заказ 12 В 1 П 1 ИПП Г Соса ар Техред Подписное .ниям и открытиям при ГКНТ СССРая наб., д. 4/5

Смотреть

Заявка

4624723, 29.12.1988

А. Я. Анохин

АНОХИН АЛЕКСЕЙ ЯКОВЛЕВИЧ

МПК / Метки

МПК: G01F 23/00

Метки: наполнения, предельного, сигнализации, уровня, цистерн

Опубликовано: 23.04.1991
