Способ передачи и приема цифровых сигналов с коррекцией ошибок

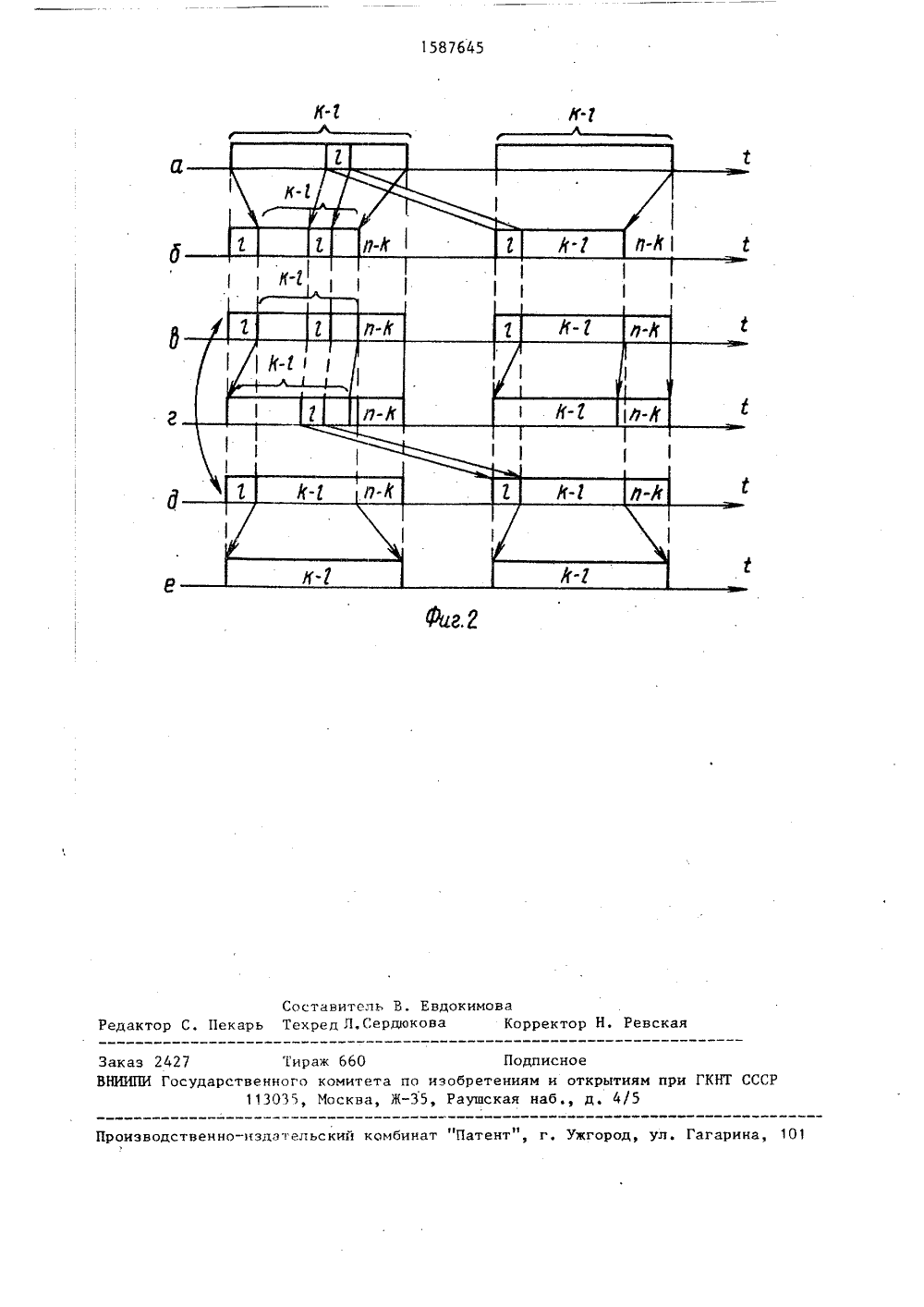

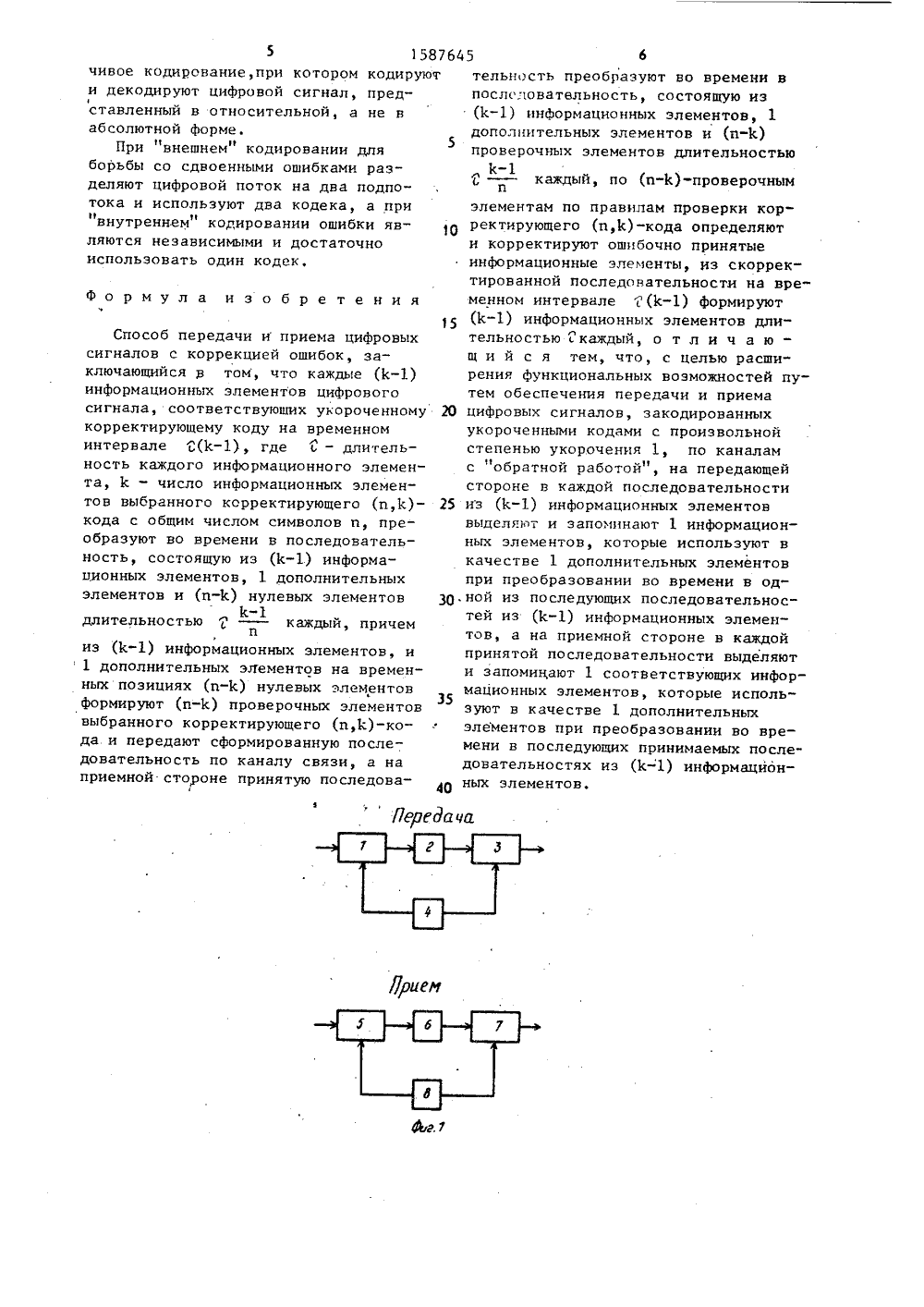

(9) (1) 4 1)5 Н 03 М 13/00 САНИЕ ИЗОБРЕТЕНИ ующие реализациюдачи и приемакоррекцией ошиИзобретение отн диаграммы, иллюстри анного способа пер тся к радиоустойчивого е поме нике и техн кодирования ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРР 1332538, кл. Н 03 М 13/00, 1986".(54) СПОСОБ ПЕРЕДАЧИ И ПРИЕМА ЦИФРОВЫХ СИГНАЛОВ С КОРРЕКЦИЕЙ ОШИБОК(57) Изобретение относится к радиотехнике. Цель изобретения - расширение функциональных воэможностейпутем обеспечения передачи цифровыхсигналов, закодированных укороченнымина произвольное число элементов сиг-.нала корректирующими кодами, по каналам с "обратной работой". Свойствонечувствительности цифровых сигналов может быть использова х передачи цифровыханалам с "об атной а но в системасигналов по к Р Р ботой" .Целью изобретения является расширение функциональных возможностей путем обеспечения передачи цифровых сигналов, закодированных укороченными на произвольное число элементов сигнала корректирующими кодами, по каналам с "обратной работой".На фиг. 1 представлены блок-схемы передающей и приемной частей системы, реализующей способ передачи и приема цифровых сигналов с коррекцией ошибок; на фиг.2 - временные к "обратной работе" позволяет использовать данный способ передачи и приема цифровых сигналов в каналах собратной работой , например в каналах с фаэовой манипуляцией. В каналах с относительной фазовой манипуляцией данный способ позволяет использоватьвнутреннее" помехоустойчивое кодирование, при котором кодируют и декодируют цифровой сигнал, представленный в относительной, а не в абсолютной форме, При внешнем" кодировании для борьбы со сдвоенными ошибками разделяют цифровой поток на два подпотока и используют два кодека, Привнутреннем" кодировании ошибки явля- с 3 ются независимыми, и достаточно исЖ пользовать один кодек. 2 ил. цифровых сигналов сбок.Передающая часть системы, реализующей способ передачи и приема цифровых сигналов с коррекцией ошибок, содержит входное оперативное запоминающее устройство (ОЗУ) 1, кодер 2 неукороченного кода Хэмминга, выходное ОЗУ 3, блок 4 управления работой ОЗУ, а приемная часть - входное ОЗУ 5, декодер 6 неукороченного кода Хзмминга, выходное ОЗУ 7, блок 8 управления работой ОЗУ.Способ заключается в том, что на передаче каждый блок, состоящий из последовательности (Е) информационных элементов сигнала, каждый длиТельностью ь, преобразуют во времени в блок, состоящий из послеловаельности 1 нулевых элементов сигна 5а, Ос) информационных элементов сигнала и (ис) нулевых элементов1 ссигнала, каждый длительностью и кодируют корректирующим кодом, заме няя (и-с) последних нулевых элементов проверОчными элементами сигнала, вторично преобразуют во времени в блок, состоящийиз последовательных (1 с"1) информационных элементов сигна а и (ис) проверочных элементов сигл ала, каждый длительностью ьпсключая введенные ранее в начале лока 1 нулевых элементов сигнала, 20передают по каналу связи. На приеме цифровой сигнал вновь преобразуют во времени в блок, состоящий из последовательности и элементов сигнала, ввоя 1 дополнительных нулевых элементов 25 с 1 игнала на тех же временных позициях, то и на передаче, Затем цифровой игнал декодируют с коррекцией ошиок, после чего его еще раз преобраЗуют во времени, исключая 1 введенных 30 ранее дополнительных нулевых элементов сигнала и (ис) проверочных элеМентов сигнала.При этом в качестве 1 дополнительных элементов сигнала для каждого блока используют не нулевые элементы сигнала, а 1 элементов сигна,На одного из ранее переданных блоков, например предыдущего, Так как эти Дополнительные элементы сигнала явля Ются частью одного из ранее перецанных блоков, то их передача по каналу связи происходит практически одновременно с передачей (1 с) информационных и (ис) проверочных элементов сигнала. Таким образом по каналу связи передаются все п элементов сигнала каждого-слова, хотя и в двух разных блоках. В случае перехода ка нала в режим "обратной работы" 1 дополнительных, (1 с) информационных и (ис) проверочных элементов сигна,на заменяются на противоположные, т.е. все кодовое слово инвертируется . Если корректирующий код обладаети -55 Нечувствительностью к обратной работе, то инвертированное кодовое слово .будет декодировано правильно независимо от значений. Следовательпри использовании данного способа сохраняется свойство нечувствительности к обратной работе",В качестве примера рассмотримпередачу и прием цифровых сигналов,закодироьанных кодом Хэмминга (31,26,3), нечувствительным к "обратной ранботе , Для практического использования удобнее цифровой сигнал, состоящий из блоков с диной 30, а не 31,т.е. закодированный укороченным кодом (30,25,3).Последовательность, состоящую из25-го информационного элемента сигнала предыдущего блока и 25 информационных элементов сигнала данногоблока, записывают последовательно в1-26 ячейки памяти ОЗУ 1, а в ячейкипамяти 27-31 записывают нулевые элементы сигнала. Затем производят последовательное считывание элементовсигнала из ячеек памяти 1-31 ОЗУ 1.Затем кодер 2 вычисляет пять проверочных элементов сигнала и вводит ихна временных позициях 27-31, в ячейки памяти 1-31 ОЗУ 3 записываютпоследовательно все 31 элемент сигнала последовательности с выхода кодера2, а затем последовательно считывают30 элементов сигнала из ячеек памяти2-31 в канал связи. Блок 4 управленияуправляет работой ОЗУ 1 и 3 на запись и считывание.25-й элемент сигнала из предыдущего блока и 30 элементов сигнала данного блока, принятые из канала связи,записывают последовательно в 1-31ячейки памяти ОЗУ 5, а затем производят последовательное считывание элементов сигнала из ячеек памяти 1-31ОЗУ 5. Декодер 6 корректирует в цифровом сигнале ошибки, а затем элементы сигнала записывают в той же последовательности в ячейки 1-31 ОЗУ 7.После этого производят последовательное считывание 25 элементов сигналаиз ячеек памяти 2-26 ОЗУ 4. Блок 8управления управляет работой ОЗУ 5 и6 на запись и считывание,Свойство нечувствительности цифровых сигналов к "обратной работе позволяет использовать данный способ передачи и приема цифровых сигналов вканалах с "обратной работой", например в каналах с фазовой манипуляцией.В каналах с относительной фазовойманипуляцией данный способ позволяетиспользовать "внутреннее" помехоустой1587645 К.1 е Составитель В. ЕвдокимовРедактор С. Пекарь Техред Л,Сердюкова тор Н. Ревс 6 писное и ГКНТ ССС н 11Производственно-издательский комбинат Патент , г. Ужгор Гагарина, 101 Заказ 2427 Тир ВНИИПИ Государственного 113035, итета по изобретениям и открытиямква, Ж, Раушская наб., д, 4/5
