Устройство для моделирования систем передачи данных

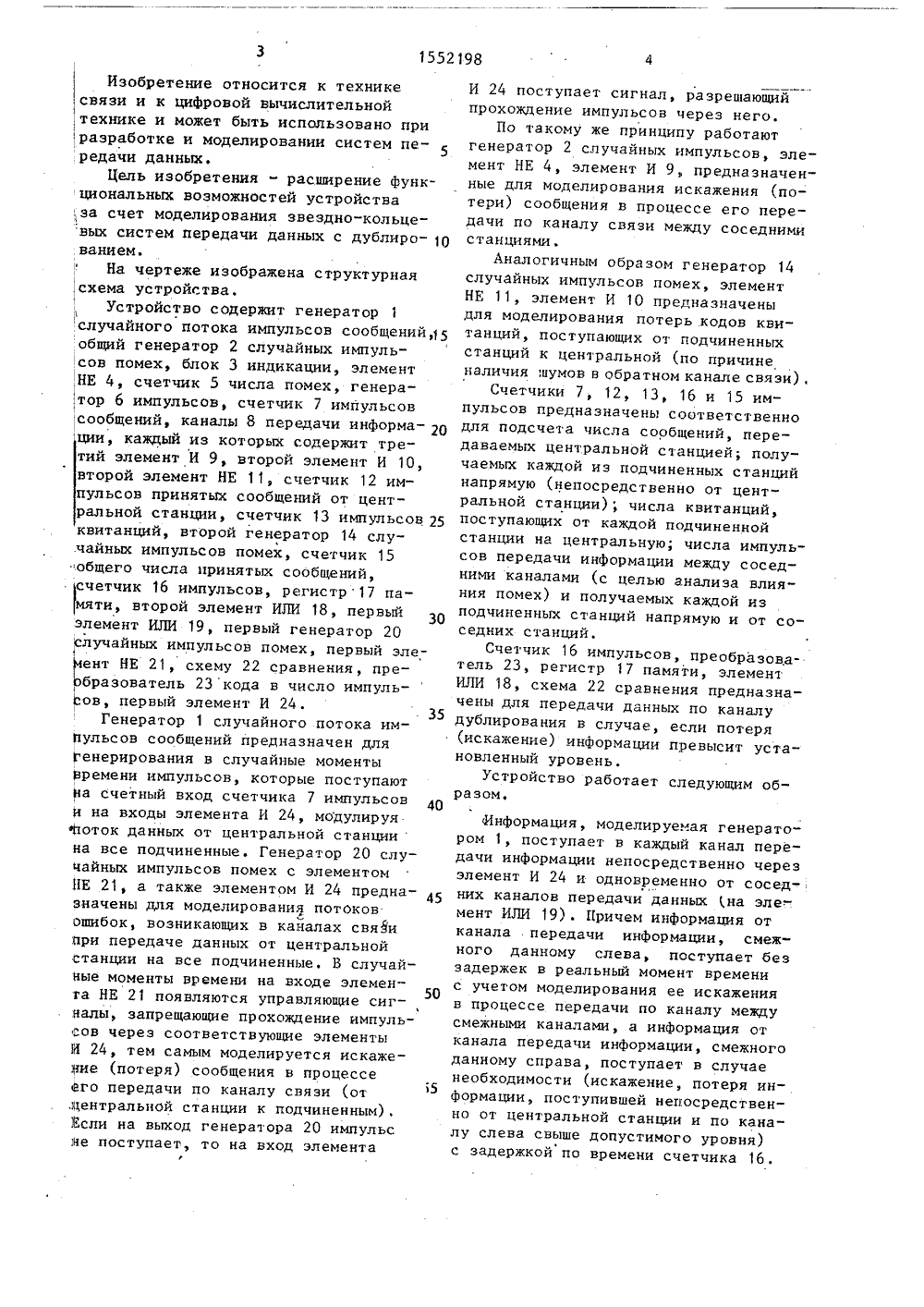

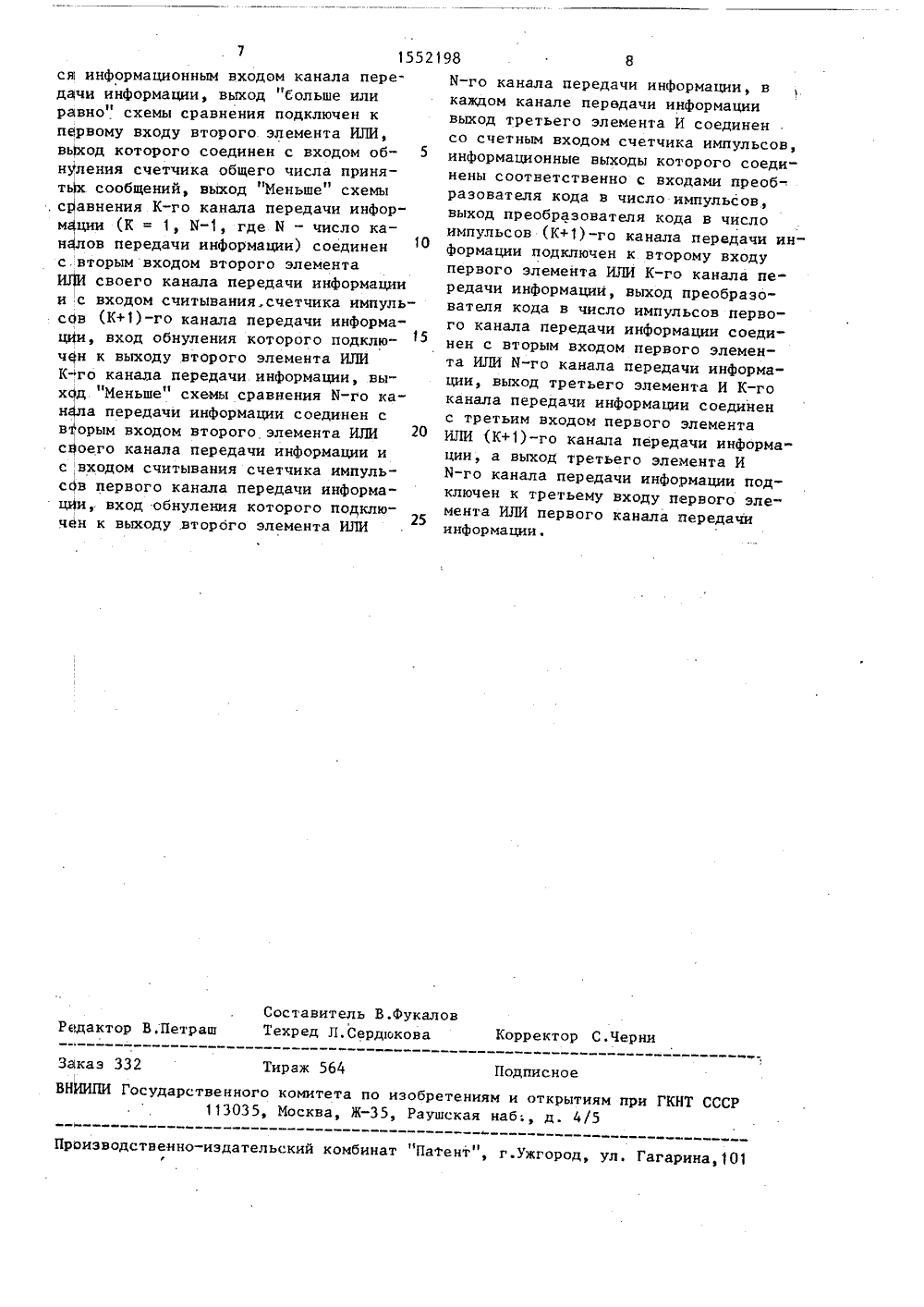

(51)5 с 06 Р 15/20 ОПИСАНИЕ ИЗОБРЕТЕН ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССР В 1059577, кл, С 06 Р 15/20, 1982.Авторское свидетельство СССР М 1109578, кл, С 06 Р 15/20 р 1982 ,(54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ СИСТЕМ ПЕРЕДАЧИ ДАННЫХ(57) Изобретение относится к технике связи и вычислительной технике и может быть использовано при разработке и моделированчи систем передачи данных, Цель изобретения - расширение функциональных возможностей устройства для моделирования звездно-коль" цевых систем передачи данных с дублированием. Устройство содержит генератор 1 случайной последовательности импульсов сообщений, общий генератор 2 случайных импульсов помех, блок 3 индикации, элемент НЕ 4, счетчик 5 числа помех, генератор 6 импульсов, счетчик 7 импульсов сообщений и каналы 8 передачи информации, в составкоторых входят элементы И, ИЛИ, НЕ, счетчики импульсов, регистры памяти, схемы сравнения и преобразователь ,кода в число импульсов, 1 ил.рИзобретение относится к техникесвязи и к цифровой вычислительнойтехнике и может быть использовано приразработке и моделировании систем передачи данных,Цель изобретения - расширение Функциональных возможностей устройстваза счет моделирования звездно-кольцевых систем передачи данных с дублированием.На чертеже изображена структурнаясхема устройства.Устройство содержит генератор 1случайного потока импульсов сообщений,15общий генератор 2 случайных импульсов помех, блок 3 индикации, элементНЕ 4, счетчик 5 числа помех, генератор 6 импульсов, счетчик 7 импульсовсообщений, каналы 8 передачи информамции, каждыи из которых содержит третий элемент И 9, второй элемент И 10,второй элемент НЕ 11, счетчик 12 импульсов принятых сообщений от центральной станции, счетчик 13 импульсов 25квитанций, второй генератор 14 случайных импульсов помех, счетчик 15общего числа принятых сообщений,счетчик 16 импульсов, регистр 17 памяти, второй элемент ИЛИ 18 первыйФ 30элемент ИЛИ 19, первый генератор 20случайных импульсов помех, первый злеент НЕ 21, схему 22 сравнения, пребразователь 23 кода в число импульсов, первый элемент И 24.35Генератор 1 случайного потока имПульсов сообщений предназначен дляг енерирования в случайные моментыВремени импульсов, которые поступаютна счетный вход счетчика 7 импульсови на входы элемента И 24, модулируяфПоток данных от центральной станциина все подчиненные. Генератор 20 случайных импульсов помех с элементомНЕ 21, а также элементом И 24 предна 45значены для моделирования потоковошибок, возникающих в кайалах связипри передаче данных от центральнойстанции на все подчиненные, В случайНые моменты времени на входе элемента НЕ 21 появляются управляющие сиг 50налы, запрещающие прохождение импульсов через соответствующие элементыИ 24, тем самым моделируется искажение (потеря) сообщения в процессеЕго передачи по каналу связи (от15,центральной станции к подчиненным).Если на выход генератора 20 импульсне поступает, то на вход элемента И 24 поступает сигнал, разрешающий прохождение импульсов через него.По такому же принципу работают генератор 2 случачных импульсов, элемент НЕ 4, элемент И 9 предназначенные для моделирования искажения (потери) сообщения в процессе его передачи по каналу связи между соседними станциями.Аналогичным образом генератор 14 случайных импульсов помех, элемент НЕ 11, элемент И 10 предназначены для моделирования потерь кодов квитанций, поступающих от подчиненных станций к центральной (по причине наличия шумов в обратном канале связи),Счетчики 7, 12, 13, 16 и 15 импульсов предназначены соответственно для подсчета числа сообщений, передаваемых центральной станцией; получаемых каждой из подчиненных станций напрямую (непосредственно от центральной станции); числа квитанций, поступающих от каждой подчиненной станции на центральную; числа импульсов передачи информации между соседними каналами (с целью анализа влия" ния помех) и получаемых каждой из подчиненных станций напрямую и от соседних станций.Счетчик 16 импульсов, преобразователь 23, регистр 17 памяти, элемент ИЛИ 18, схема 22 сравнения предназначены для передачи данных по каналу дублирования в случае, если потеря (искажение) инФормации превысит установленный уровень.Устройство работает следующим образом.Информация, моделируемая генератором 1, поступает в каждый канал передачи информации непосредственно через элемент И 24 и одновременно от соседних каналов передачи данных на элемент ИЛИ 19) . Причем информация от канала передачи информации, смежного данному слева, поступает без задержек в реальный момент времени с учетом моделирования ее искажения в процессе передачи по каналу между смежными каналами, а информация от канала передачи информации, смежного данному справа, поступает в случае необходимости (искажение, потеря информации, поступившей непосредственно от центральной станции и по каналу слева свыше допустимого уровня) с задержкой по времени счетчика 16,изобретения 50Устройство для моделирования систем передачи данных, содержащее генератор случайного потока импульсов сообщений, счетчик импульсов сообщений, счетный вход которого соединен с выходом генератора случайного потока импульсов сообщений, а выход соединен с входом блока индикации, группу каналов передачи информации, а в каж 5 1552Принятая каналом информация в реальном масштабе времени анализируется счетчиком 15, схемой 22 сравнения,Р регистром 17 памяти и элементом ИЛИ 18, Счетчик 15 импульсов выдает5 результат счета на вход схемы 22 сравнения, на другой вход которой поступает установочное число с регистра 17, выбираемое в зависимости от поставленной задачи на моделирование (допустимый уровень потери или искажения информации) . Схема 22 сравнения производит сравнение полученной информации с требуемым значением толь.15 ко при поступлении на ее вход импульса, вырабатываемого генератором 6 импульсов в момент окончания цикла моделирования.Длительность цикла моделирования определяется исследователем и задается моментом подачи сигнала "Пуск". Схема сравнения выдает сигналы "Меньше" или "Равно, больше". Сигнал "Мень-.1ше свидетельствует о том, что полученное сообщение данным каналом непосредственно от центральной станции и от :канала слева не удовлетворяет установленным требованиям и служит сигналом считывания записанной информации30 в счетчике 16 канала справа.Считанная информация с регистра памяти поступает через преобразователь числа, записанного в регистре, в последовательность импульсов на вход элемента ИЛИ 19. При выработке схемой сравнения сигнала "Равно, больше" сигнал считывания не формируется и записанное сообщение в счетчик 16 канала справа в данный канал не поступает. Для установки в исходное положение (нулевое) состояние счетчиков 15 и 16 используется элемент ИЛИ 18.После второго сигнала "Пуск" все счетчики 15 и 16 обнуляются и устройство готово к новому циклу моделирования.Формула 198дом канале передачи информации - последовательно соединенные первый генератор случайных импульсов помех, первый элемент НЕ и первый элемент И, другой вход которого подключен к вь 1- ходу генератора случайного потока импульсов сообщений, счетчик импульсов принятых сообщений от центральной станции, счетный вход которого соединен с выходом первого элемента И, а выход - с соответствующим входом блока индикации, последовательнс соединенные второй генератор случайных импульсов помех, второй элемент НЕ, второй элемент И и счетчик импульсов квитанций, выход которого подключен к соответствующему входу блока индикации, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей за счет моделирования звездно-кольцевых систем передачи данных с дублированием, оно дополнительно содержит генератор импульсов и последовательно соединенные общий генератор случайных импульсов помех, элемент НЕ и счетчик числа помех, а каждый канал передачи информации дополнительно содержит счетчик общего числа принятых сообщений, третий элемент И, схему сравнения, первый и второй элементы ИЛИ, регистр памяти, счетчик импульсов, преобразователь кода в число импульсов, причем выход счетчика числа помех подключен к соответствующему входу блока индикации, вход запуска генератора импульсов является входом запуска устройства, а выход генератора импульсон соединен с входами разрешения сравнения схем сравнения всех каналов передачи информации, выход элемента НЕ устройства соединен с первыми входами третьих элементов И всех каналов передачи информации, а в каждом канале передачи информации второй вход третьего элемента И подключен к выходу первого элемента И и первому входу первого элемента ИЛИ, выход которого соединен с другим входом второго элемента И и счетным входом счетчика общего числа принятых сообщений, выходы .которого соединены соответственно с информационными входами первой группы схемы сравнения, информационные входы второй группы которой подключены соответственно к выходам регистра памяти, информационный вход которого являетТираж 564 Заказ 332 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб;, д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,10 Р ся информационным входом канала передачи информации, выход "больше или равно" схемы сравнения подключен к первому входу второго элемента ИЛИ, выход которого соединен с входом об каления счетчика общего числа принятьх сообщений, выход "Меньше" схемы . сравнения К-го канала передачи информации (К = 1, Н, где Ы - число каналов передачи информации) соединен1 О с.вторым входом второго элемента ИХИ своего канала передачи информации и с входом считывания. счетчика импульсов (К+1) -го канала передачи информации, вход обнуления которого подключен к выходу второго элемента ИЛИ Кго канала передачи информации, выход "Меньше" схемы сравнения И-го канла передачи информации соединен с вторым входом второго элемента ИЛИ 20 своего канала передачи информации ис входом считывания счетчика импульсов первого канала передачи информации, вход обнуления которого подключан к выходу вторбго элемента ИЛИ И-го канала передачи информации, вкаждом канале передачи информациивыход третьего элемента И соединенсо счетным входом счетчика импульсов,информационные выходы которого соединены соответственно с входами преобразователя кода в число импульсов,выход преобразователя кода в числоимпульсов (К+1) -го канала передачи информации подключен к второму входупервого элемента ИЛИ К-го канала передачи информации, выход преобразователя кода в число импульсов первого канала передачи информации соединен с вторым входом первого элемента ИЛИ Н-го канала передачи информа"ции, выход третьего элемента И К-гоканала передачи информации соединенс третьим входом первого элементаИЛИ (К+1)-го канала передачи информации, а выход третьего элемента ИЫ-го канала передачи информации подключен к третьему входу первого эле"мента ИЛИ первого канала передачиинформации,
