Объектив с залинзовой диафрагмой
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1529159
Авторы: Буцевицкий, Вознесенский, Головко, Иванов, Пржевалинский, Родионов, Сокольский, Троняк, Усоскин
Текст

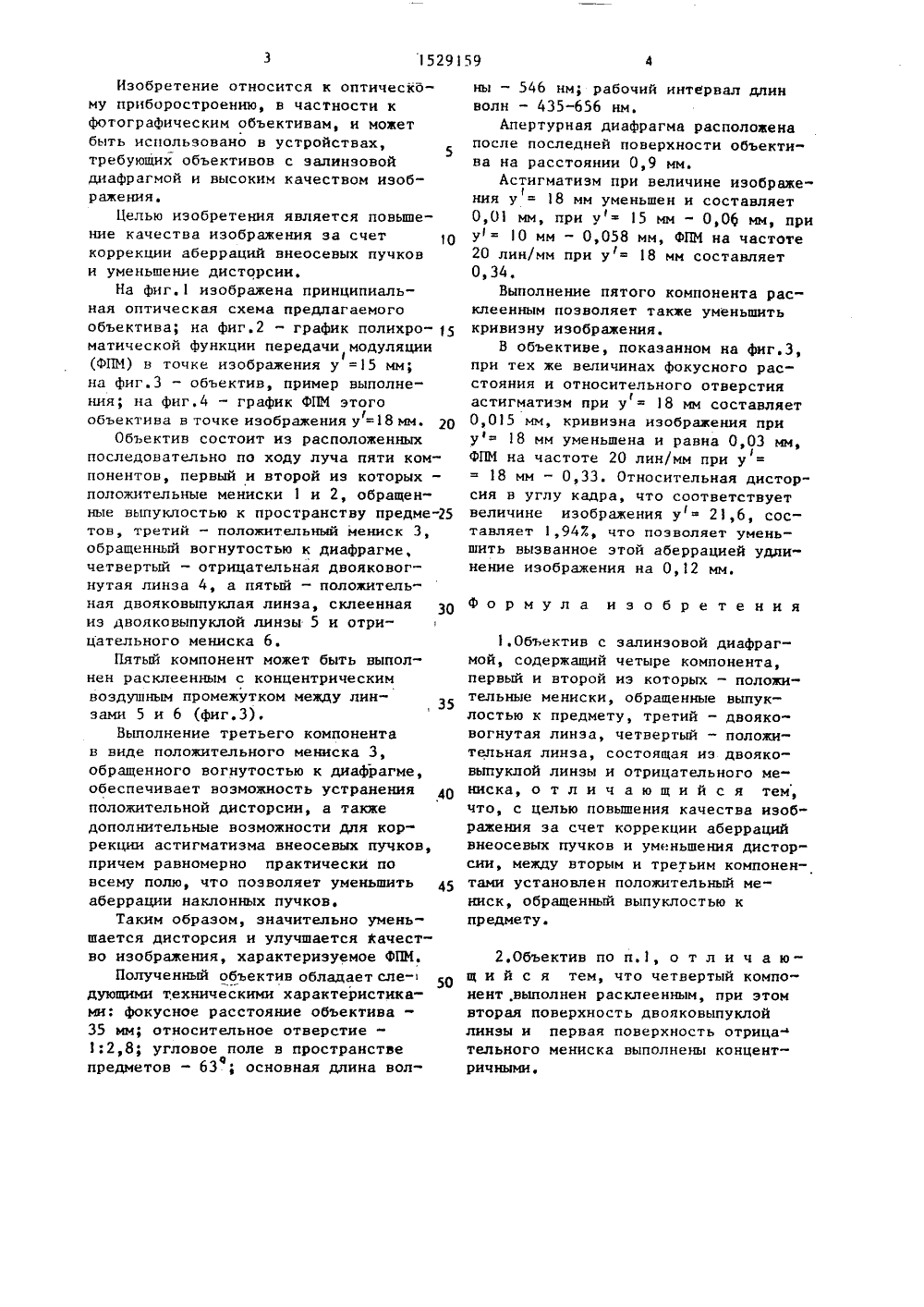

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 2 В 9 ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(57) Изобретение относится к оптическому приборостроению и может быть использовано при разработке малогабаритных фотообъективов для фотоаппаратов с электронной диафрагмой, Цельизобретения - повышение качества иэображения за счет коррекции аберрацийвнеосевых пучков и уменьшение дисторсии. В объективе содержатся положительные мениски 1, 2, 3, двояковогнутая линза 4, двояковыпуклая линза 5и отрицательный мениск 6, Линза 5 имениск 6 могут быть выполнены с концентрическим воздушным промежутком.Фокусное расстояние 35 мм, относитель.ное отверстие 1:2,8, угол поля зрения 63 . 1 с. и 1 эп. ф-лы, 4 ил.Изобретение относится к оптическбму приборостроению, в частности кфотографическим объективам, и можетбыть использовано в устройствах,требующих объективов с эалинзовойдиафрагмой и высоким качеством изображения.Целью изобретения является повыше ние качества изображения за счет 10коррекции аберраций внеосевых пучкови уменьшение дисторсии.На фиг. изображена принципиальная оптическая схема предлагаемогообъектива; на фиг.2 - график полихроматической функции передачи модуляции(ФПМ) в точке изображения у =15 мм;на фиг.3 - объектив, пример выполнения; на фиг,4 - график ФПМ этогообъектива в точке изображения у =18 мм. 20(Объектив состоит из расположенныхпоследовательно по ходу луча пяти компонентов, первый и второй из которых -положительные мениски 1 и 2, обращенные выпуклостью к пространству предме"25тов, третий - положительный мениск 3,обращенный вогнутостью к диафрагме,четвертый - отрицательная двояковогнутая линза 4, а пятый - положительная двояковыпуклая линза, склееннаяиз двояковыпуклой линзы 5 н отрицательного мениска 6,Пятый компонент может быть выполнен расклеенным с концентрическимвоздушным промежутком между линзами 5 и 6 (фиг.З).Выполнение третьего компонентав виде положительного мениска 3,обращенного вогнутостью к диафрагме,обеспечивает возможность устраненияположительной дисторсии, а такжедополнительные возможности для коррекции астигматизма внеосевых пучков,причем равномерно практически повсему полю, что позволяет уменьшить 45аберрации наклонных пучков.Таким образом, значительно уменьшается дисторсия и улучшается качество изображения, характеризуемое ФПМ.Полученный объектив обладает сле-дующими техническими характеристиками: фокусное расстояние объектива -35 мм; относительное отверстие -1:2,8; угловое поле в пространствепредметов - 63 ; основная длина волф,ны - 546 нм; рабочий интервал длин волн - 435-656 нм.Апертурная диафрагма расположена после последней поверхности объектива на расстоянии 0,9 мм.Астигматизм при величине изображения у = 18 мм уменьшен и составляет 0,01 мм, при у= 15 мм - 0,06 мм, при у = О мм - 0,058 мм, ФПМ на частоте 20 лин/мм при у = 18 мм составляет 0,34.Выполнение пятого компонента расклеенным позволяет также уменьшить кривизну изображения.В объективе, показанном на фиг.З, при тех же величинах фокусного расстояния и относительного отверстия астигматизм при у = 18 мм составляет 0,015 мм, кривизна изображения при у= 18 мм уменьшена и равна 0,03 мм, ФПМ на частоте 20 лин/мм при у =18 мм - 0,33. Относительная дисторсия в углу кадра, что соответствует величине иэображения у= 2 1,6, составляет 1,947., что позволяет уменьшить вызванное этой аберрацией удлинение изображения на 0,12 мм.Формула и э о б р е т е н и я1.Объектив с залинэовой диафрагмой, содержащий четыре компонента, первый и второй иэ которых - положительные мениски, обращенные выпуклостью к предмету, третий - двояко- вогнутая линза, четвертый - положительная линза, состоящая иэ двояковыпуклой линзы и отрицательного мениска, о т л и ч а ю щ и й с я тем, что, с целью повышения качества изоб" ражения за счет коррекции аберраций внеосевых пучков и уменьшения дисторсии, между вторым и третьим компонентами установлен положительный мениск, обращенный выпуклостью к предмету.2.Объектив по п.1, о т л и ч а ю - щ и й с я тем, что четвертый компонент,выполнен расклеенным, при этом вторая поверхность двояковыпуклой линзы и первая поверхность отрица тельного мениска выполнены концентричными.1529159 1,0 тор А.Лежнина ай Заказ 763 Тираж Подписно Госу твенного комитета по из 113035, Москва, Ж, Р Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гага 1 О Й 6 й Составитель В.АхиповТехред Л.Сердюкова Корректо тениям и открытиям при ГКНТ СССРская наб., д, 4/5
СмотретьЗаявка
4338769, 05.10.1987
ЛЕНИНГРАДСКИЙ ИНСТИТУТ ТОЧНОЙ МЕХАНИКИ И ОПТИКИ, ПРЕДПРИЯТИЕ ПЯ Г-4046, ПРЕДПРИЯТИЕ ПЯ А-1705
БУЦЕВИЦКИЙ АЛЕКСАНДР ВЛАДИМИРОВИЧ, ПРЖЕВАЛИНСКИЙ ЛЕОНИД ИГОРЕВИЧ, ВОЗНЕСЕНСКИЙ НИКОЛАЙ БОРИСОВИЧ, ГОЛОВКО ПЕТР ВАСИЛЬЕВИЧ, ИВАНОВ АНДРЕЙ ВИКТОРОВИЧ, РОДИОНОВ СЕРГЕЙ АРОНОВИЧ, СОКОЛЬСКИЙ МИХАИЛ НАУМОВИЧ, ТРОНЯК БОРИС ДМИТРИЕВИЧ, УСОСКИН ВЛАДИМИР ВЛАДИМИРОВИЧ
МПК / Метки
МПК: G02B 9/60
Метки: диафрагмой, залинзовой, объектив
Опубликовано: 15.12.1989
