Модульный каркас здания или сооружения д. и. каждая

Номер патента: 1518464

Автор: Каждая

ZIP архив

Текст

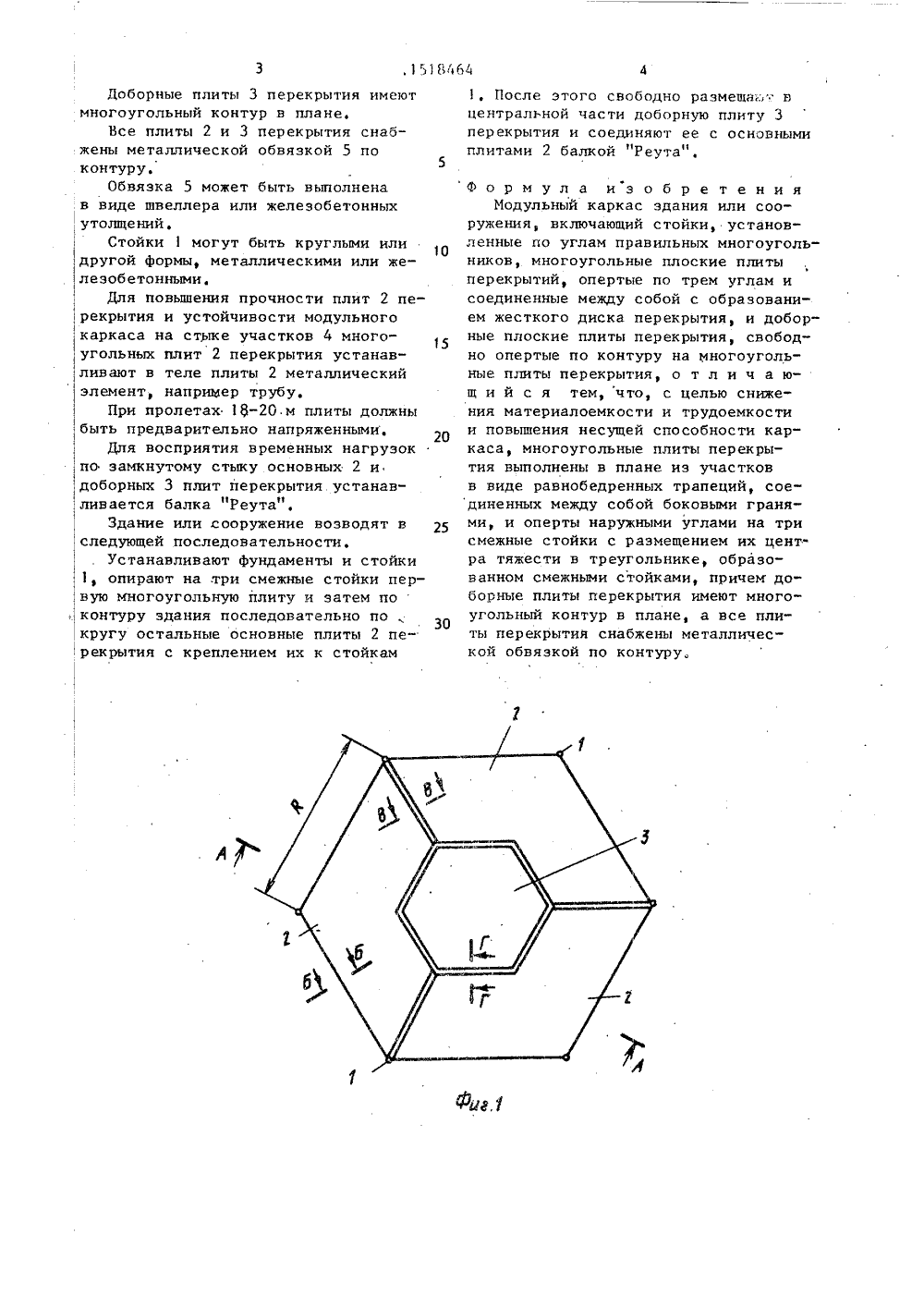

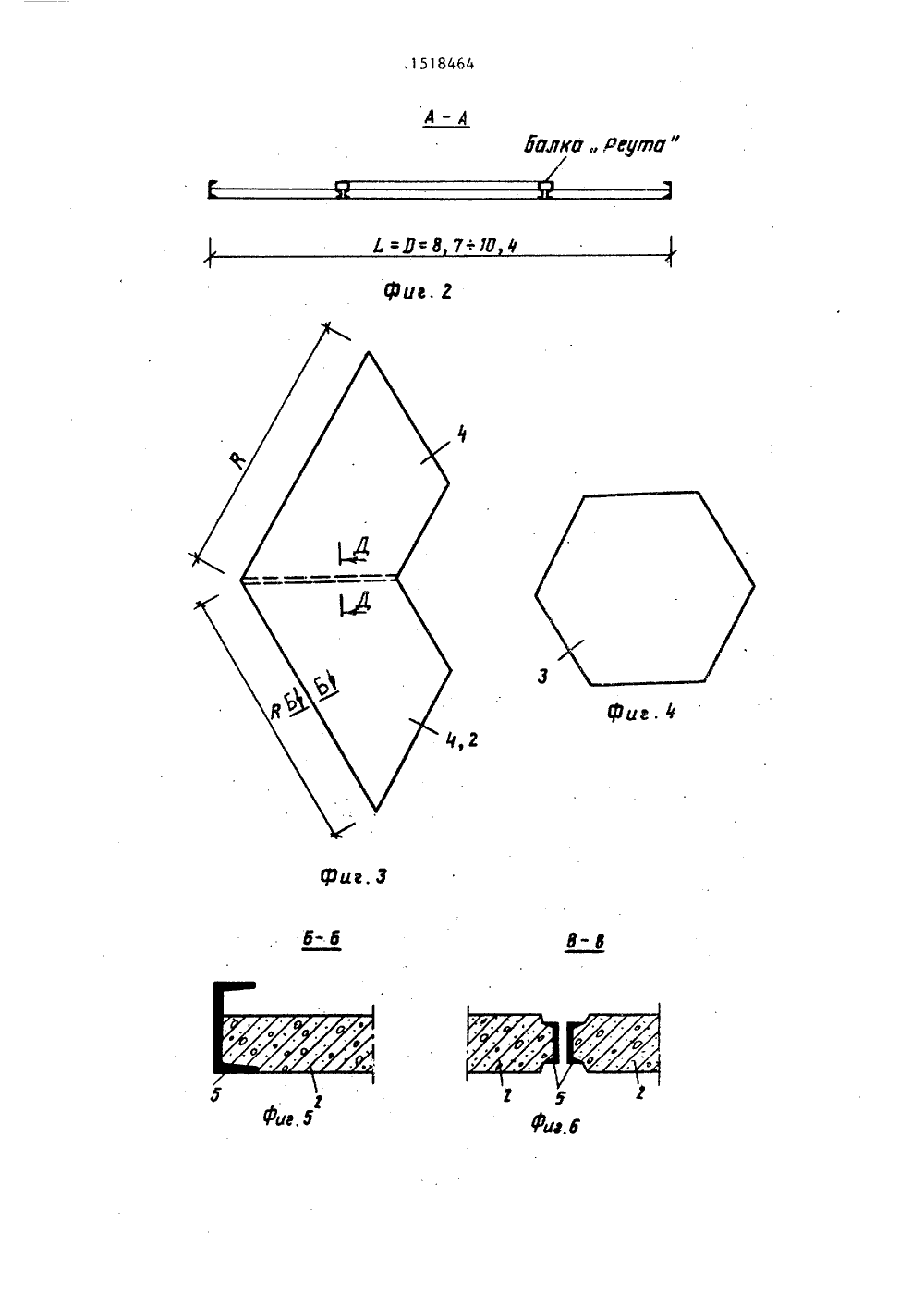

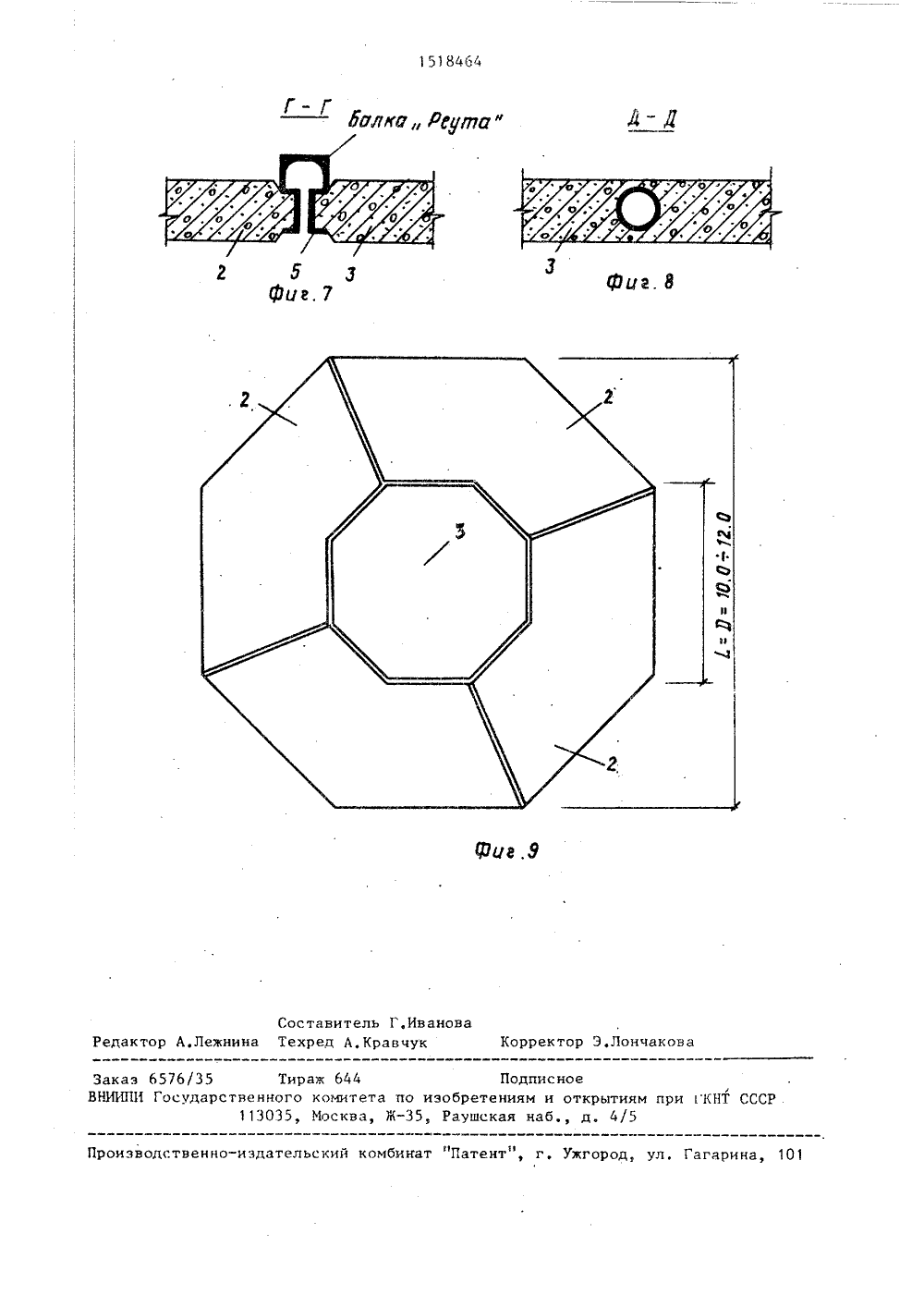

СОЮЗ СОВЕТСНЩСОаЮЛИСТИЧ ЕСКИНАРЕСПУб ЛИК а) 1518464 А 1 1)4 Е 04 В 1 СУДАРСТВЕННЫЙ КОМИТЕТ ИЭОбРЕТЕНИЯМ И ОТКРЫТИЯМИ ГКНТ СССР 31 МтБГОПИСАНИЕ ИЗОБРЕТЕНИЯ А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ л. В 40ональный на иситут оек 088,8)свидетельство СС04 В 1/18, 1974 идетельство СССР04 В 1/18 ф 1979 КАРКАС ЗДАНИЯ И 3 Л (АДЖАЯе относится к мо Авторское св823519, кл, Е 54) ИОДУЛЬНЫИ ООРУЖЕНИЯ Д.И.57) Изобретени 9 г улькреплены к ним,(21) 4301302/23-33(71) Тбилисский з учноследовательский и проектный инсттипового и экспериментального пртирования жилых и общественных здний(56) Авторское СРВ 565094, кл, Е Изобретение относится к строительству и может быть использовано при возведении как жилых, так и общест,венных зданий с большими пролетами.Цель изобретения " снижение материалоемкости и трудоемкости и повьг шение несущей способности каркаса.На фиг,1 изображен план шестиуголь" ного модуля каркаса здания или сооружения; на фиг.2 - сечение А-А на фиг.1; на фиг,З - многоугольная плита; на фиг,4 - доборная многоугольная плита; на фиг,5 - сечение Б-Б на фиг.1 и 3; на фиг,б - сечение В-В на фиг,1; на фиг,7 - сечение Г-Г на фиг1; на фиг.8 - сечение Д-Д на фиг,З; на фиг,9 - план восьмиугольного модуля каркаса здания или сооруженияному каркасу здания или сооружения, Целью изобретения является снижение1 Ъ материалоемкости и трудоемкости и повышение несущей способности каркаса. Основные многоугольные плиты перекрытия выполнены из двух участков в виде равнобедренных трапеций, сое: диненных между собой боковыми гранями. Стойки установлены в углах правильных многоугольников, Основные многоугольные плиты перекрытия оперты наружными углами на три смежные стойки, Доборные многоугольные плиты перекрытия размещены в центре модулей и жестко соединены с основными многоугольными плитами перекрытия. Модульный каркас здания или соору виважения включает стойки 1, установленные по углам правильных многоугольников, многоугольные плоские плиты р2 перекрытия, опертые по трем углам ри соединенные между собой с образованием жесткого диска перекрытия, идоборные плоские плиты 3 перекрытия,свободно опертые по контуру.на многоугольные плиты 2 перекрытия,Многоугольные плить 1 2 перекрытиявыполнены в плане из участков 4 в ви-де равнобедренных трапеций, соединен ффных между собой боковыми гранями,йьоперты наружными углами на три смежные стойки 1 с размещением их центратяжести в треугольнике, образованномсмежными стойками 1, и жестко при 1 51 Я 44Доборные плиты 3 перекрытия имеютмногоугольный контур в плане.Все плиты 2 и 3 перекрытия снабжены металлической обвязкой 5 поконтуру.Обвязка 5 может быть выполненав виде швеллера или железобетонныхутолщений.Стойки 1 могут быть круглыми илидругой формы, металлическими или железобетонными.Для повышения прочности плит 2 перекрытия и устойчивости модульногокаркаса на стыке участков 4 многоугольных плит 2 перекрытия устанавливают в теле плиты 2 металлическийэлемент, напрщер трубу.При пролетах 16-20.м плиты должныбыть предварительно напряженными.Для восприятия временных нагрузокпо замкнутому стыку основных 2 идоборных 3 плит перекрытия устанавливается балка "Реута",Здание или сооружение возводят вследующей последовательности,Устанавливают фундаменты и стойки1, опирают на .три смежные стойки первую многоугольную плиту и затем по .-контуру здания последовательно по ,,кругу остальные основные плиты 2 перекрытия с креплением их к стойкам1, После этого свободно размещаа" нцентральной части доборную плиту 3перекрытия и соединяют ее с основными5плитами 2 балкой "Реута" . О2030 Формула изобретенияМодульный каркас здания или сооружения, включающий стойки, установленные по углам правильных многоугольников, многоугольные плоские плиты перекрытий, опертые по трем углам и соединенные между собой с образованием жесткого диска перекрытия, и доборные плоские плиты перекрытия, свободно опертые по контуру на многоугольные плиты перекрытия, о т л и ч а ющ и й с я тем, что, с целью снижения материалоемкости и трудоемкости и повышения несущей способности каркаса, многоугольные плиты перекрытия выполнены в плане из участков в виде равнобедренных трапеций, соединенных между собой боковыми гранями, и оперты наружными углами на три смежные стойки с размещением их центра тяжести в треугольнике, образованном смежными стойками, причем добогные плиты перекрытия имеют много- угольный контур в плане, а все плиты перекрытий снабжены металлической обвяэкой по контуру.1518464 Составитель Г,Ивановаежнина Техред А,Кравчук Корректор Э.Лончаков Редакто 1 тиям при 1 КНТ СССР Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 Заказ 6576/35ВНИИПИ Государс Тираж 644 Подписноеенного комитета по изобретениям и отк13035, Москва, Ж, Раушская наб., д

Смотреть

Заявка

4301302, 25.08.1987

ТБИЛИССКИЙ ЗОНАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТИПОВОГО И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

КАЖДАЯ ДАВИД ИЛЛАРИОНОВИЧ

МПК / Метки

МПК: E04B 1/18

Метки: здания, каждая, каркас, модульный, сооружения

Опубликовано: 30.10.1989
