Устройство для сигнализации предельного нижнего уровня и регулирования процесса загрузки бункеров

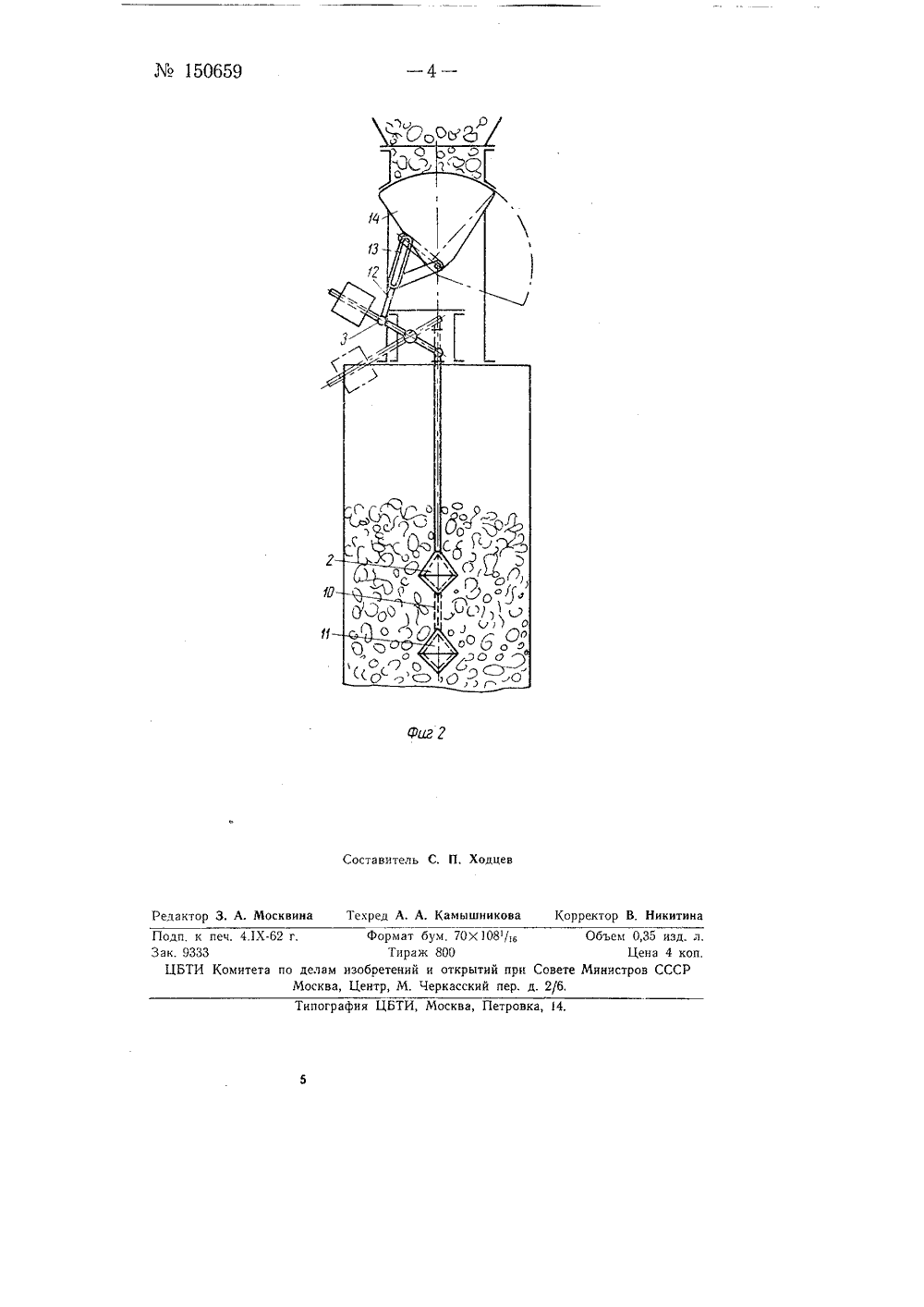

Класс 42 е, 37150659 СССР писАние изоБК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ одписная арг 1 ггггга Лов 1 Э. И. Герм и В. А. Калюря УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ ПРЕДЕЛЬНОГО УРОВНЯ И РЕГУЛИРОВАНИЯ ПРОЦЕССА ЗАГРУЗКИ ИЖНЕГ НКЕРО Заявлено 12 февраля 1962 г. за ЛЪ 763789/26-10Комитет по делам изобретений и открытий при Совете Мини ллетене изобретений Хо 19 за 1962 публиковано вненны качаю ом кон рои оце Известны сигнализаторы уровня сыпучего материала, выпол е в виде груза, подвешенного на штанге, связанной с рычагом, щимся вокруг вертикальной оси и несущим на противоположн це противовес.Предлагаемое устройство для сигнализации предельного нижнего уровня и регулирования процесса загрузки бункера конструктивно выполнено проще и более надежно в работе. Это достигается тем, что и двуплечем рычаге с грузом на штанге и противовесом плечо с противсвесом обладает большим моментом, чем момент, создаваемый плечом с грузом на штанге, в результате чего при достижении предельного нижнего уровня штанга с грузом поднимается и через рычаг воздействует на сигнализатор. С целью автоматизации процесса загрузки бункера, двуплечий рычаг через дополнительную рычажную систему связан с заслонкой, а к грузу на цепочке крепится дополнительный груз.На фиг, 1 схематически изображено предлагаемое уст "ство; наиг, 2 - видоизмененное устройство для автоматизации пр сса заузки бункера.Устройство состоит из штанги 1 с грузом 2, находящимся в материале, уровень которого измеряется. Верхний конец штанги 1 шарнирно соединен с одним концом двуплечего рычага 3, неподвижно закрепленного на оси 4. На противоположном конце рычага 3 закреплен противовес 5. Ось 4 вращается в подшипниках (не показаны), которые укреплены в стенке закрытой коробки б, служащей для установки устройства на верхней крышке 7 бункера, В верхней части штанги 1 приварено кольцо 8, опирающееся на пластину 9, для ограничения перемещения штанги с грузом вниз и для освобождения шарнира и оси от дополнительных нагрузок, возникающих при ударах материала о груз.М 150 б 59В заполненном бункере штанга 1 с грузом 2 находится в крайнем нижнем положении. При разгрузке, когда уровень материала достигает предела, момент, создаваемый плечом с противовесом 5, становится больше момента, создаваемого плечом с грузом 2 на штанге 1, в результате чего штанга с грузом поднимается и устройство приходит в положение, показанное на фиг. 1 штрихпунктирной линией. На фиг. 2 показана схема связи устройства с затвором, через который производится загрузка бункера. В этом случае к грузу 2 на цепи 10 подвешивают дополнительный груз 11, а двуплечий рычаг 3 шарнирно при помощи планки 12 с прорезью 13 связывают с затвором 14. При опускании уровня материала ниже груза 11, рычаг 3 резко опускается, давая сигнал для автоматического открытия затвора 14,Предлагаемое устройство для сигнализации предельного нижнего уровня и регулирования процесса загрузки бункеров испытывалось на сланцеперерабаывающем комбинате имени В. И. Ленина и показало хорошие результаты.Предмет изобретения1, Устройство для сигнализации предельного нижнего уровня и регулирования процесса загрузки бункеров, выполненное в виде груза, подвешенного на вертикальной штанге, связанной с рычагом, качающимся вокруг вертикальной оси и несущим на противоположном конце противовес, отличающееся, тем, что, с целью увеличения надежности работы и упрощения конструкции устройства, двуплечий рычаг с грузом на штанге и противовесом выполнен так, что плечо с противовесом обладает большим моментом, чем момент, создаваемый плечом с грузом на штанге, что позволяет во время разгрузки .при достижении предельного нижнего уровня подниматься грузу со штангой и через рычаг воздействовать на сигнализатор.2. Видоизменение устройства по п. 1, о тл и ч а ю щ е е с я тем, что, с целью обеспечения автоматизации процесса загрузками бункера, двуплечий рычаг через дополнительную рычажную систему связан с заслонкой, а к грузу на цепочке крепится дополнительный груз.150659 Составител од дактор 3. А. Москвина Текред А. А. Камышникова Корректор В. Никитин 108/ при С ер. д. открыт касскии нтр, М. Типография ЦБТИ, Москва, Петровка одп, к печ. 4,1 Хг,ак. 9333ЦБТИ Комитета по деламМосква Формат б Тиран зобретенийОбъем 0,35 изд. л Цена 4 коп ете Министров СССР
