Разъединитель

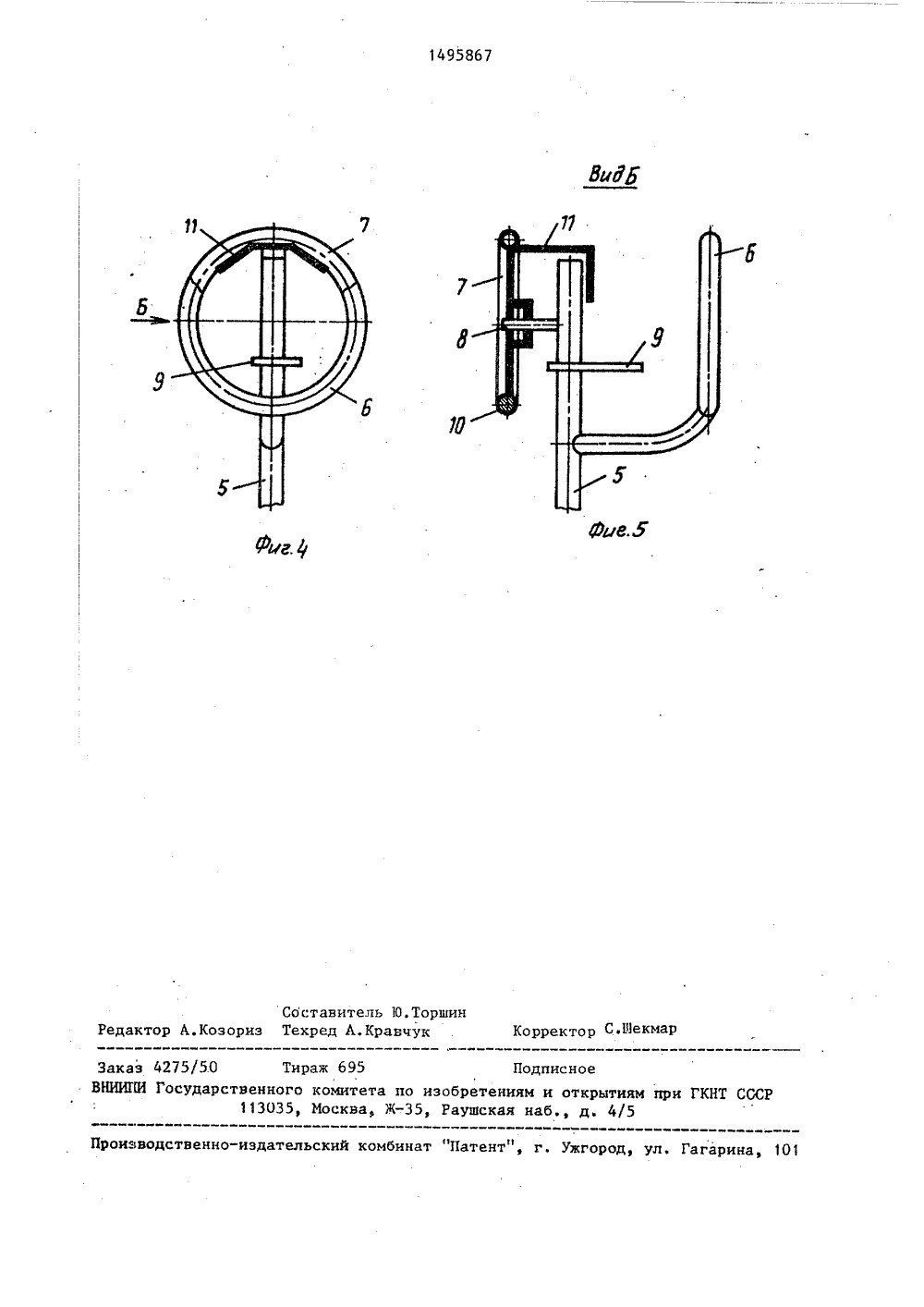

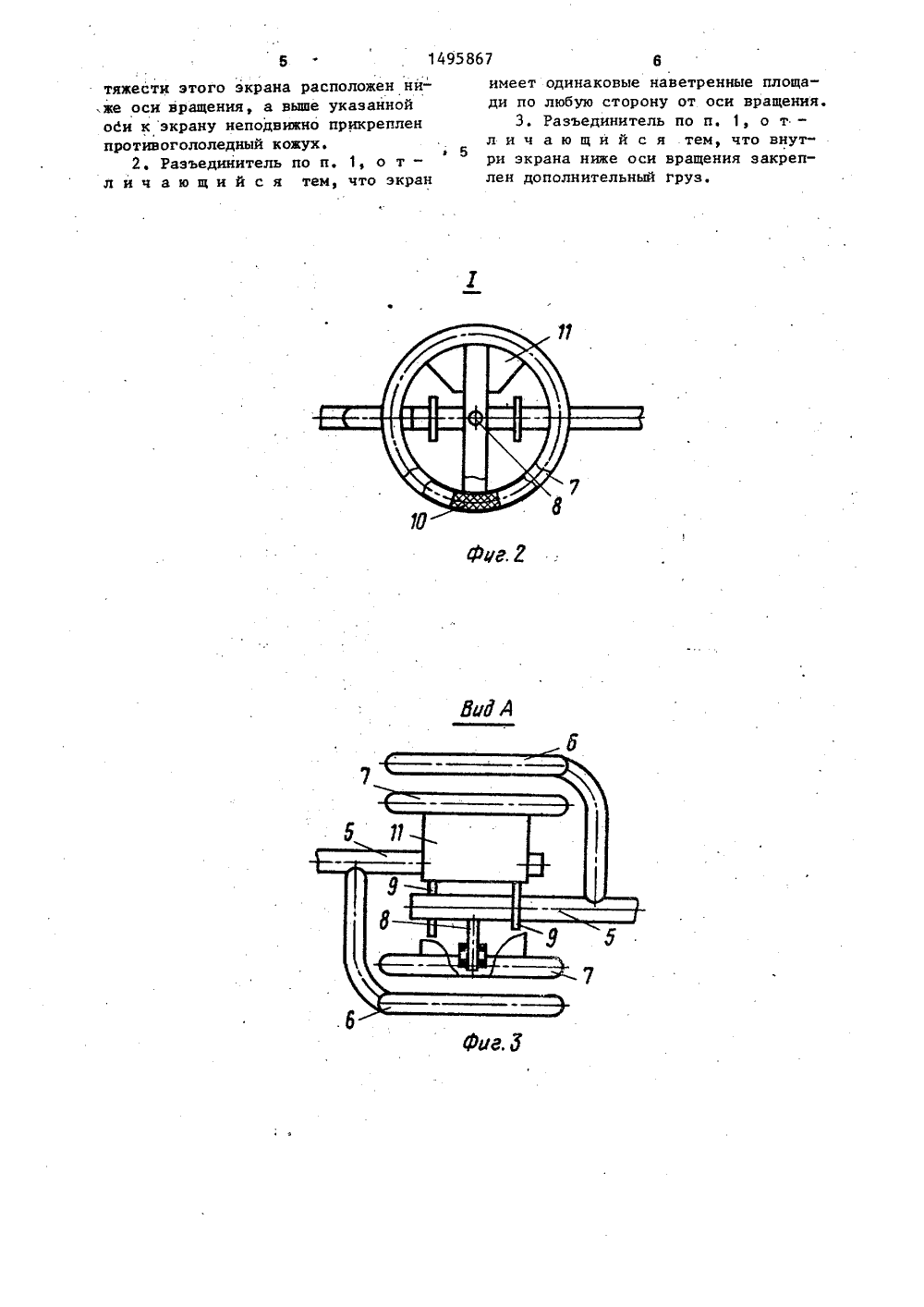

67 4тирования контакта 9 обеспечивает надежный электрический контакт,Шарнирное соединение подвижногоэкрана 7 с контактным ножом 5 обеспечивает свободное вращение экрана7 во время движения контактного ножа5 при любых атмосферных условиях,что обеспечивается следующим образом.К экрану 7 через держатель приваренколпак, направленный открытой полостью вниз, Внутри колпака перпендикулярно плоскости экрана 7 закрепленаось 8, а к оси 8 шарнирно - держатель, закрепленный на контактном ноже 5. При повороте контактного ножа5 происходит вращение оси 8 вместес экраном 7 относительно держателяконтактного ножа 5 внутри колпакаэкрана 7. Таким образом, перемещающиеся части шарнира надежно защищеныот атмосферных осадков и спая льдамежду ними не происходит.Разъединитель работает следующимобразом.При отключении контактные ножи5 выходят из разъемных контактов 9,а экраны 7 под воздействием груза 10поворачиваются на осях 8 вращения,закрывая кожухом 11 края контактов5 и экранируя их в разомкнутом состоянии. При включении разъединителя контактные ножи перемещаютсядо замыкания разъемных контактов 9,а экраны 7 под воздействием груза10 поворачиваются вниз.Изобретение позволяет упроститьконструкции существующих разъединителей и повысить надежность ихработы в условиях гололеда.Изобретение целесообразно исполь. зовать в разъединителях на класснапряжения 500 кВ.Формула изобретения1. Разъединитель высокого напряжения, содержащий вертикально-поворотные контактные ножи, разъемные контакты и экраны разъемных контактов,причем. один из экранов выполнен неподвижным и жестко закреплен на контактном ноже, а другой экран - подвижным и установлен-на оси, закрепленной на разъемном контакте, о т -л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и повыше ния надежности в работе и условияхгололеда, подвижный экран установленна оси с возможностью вращения в вертикальной плоскости, при этом центр 314958Изобретение относится к электротехнике, конкретно к высоковольтным разъединителям.Цель изобретения - упрощение конструкции разъединителя и повышение надежности работы в условиях гололеда.На фиг. 1 изображен разъединитель,во включенном положении;.на фиг. 2узел 1 на фиг. 1 (экраны разъемныхконтактов во включенном положенииразъединителя) на фиг. 3 - вид А нафиг. 1; на фиг. 4 - контактный ножразъединителя в отключенном положении на фиг. 5 - вид Б на фиг. 4.На раме 1 разъединителя установлены опорные изоляционные колонки 2 иприврдные изоляционные колонки 3 пеУредающие движение от привода 4 вертикально-поворотным контактным ножам5, установленным на верху опорныхизоляционных колонок 2. На контактныхножах 5 установлены экраны разъемныхконтактов. Неподвижные экраны 6 жест ко закреплены на ножах,. а подвижныеэкраны 7 вращаются на осях 8. Подвиж"ный экран 7 одного из контактных ножей 5 во включенном положении разъединителя расположен между самим ножом и неподвижным экраном 6 другогоножа 5. Контактные ножи 5 замкнутымежду собой разъемными контактами 9,Внутри каждого подвижного экрана 7ниже оси 8 его вращения закрепленгруз 10, а выше этой оси " кожух 11.В отключенном положении неподвюхный 6 и подвижный 7 экраны образуютдвойной экран разъемного контакта 9и конца ножа 5, при этом кожух 11 эк рана 7 надежно защищает от гололедаместо контактирования кон гактногоножа. Защита разъемного контакта 9от гололеда не требуется, так какдавление на него контактного ножа 5происходит на малой площади контактирования, ограниченной толщинойконтакта, к которой с двух сторонпримыкают свободные пространства, непрепятствующие сколу льда в зонеплощадки контактирования. Кроме этого, скол льда происходит и в центральное углубление контакта защищенное пластиной-кожухом (не показан)и свободное ото льда. Наличие свободных ото льда поверхностей контак.тирования контактного ножа 5 и указанных благоприятных условий дляскалывания льда с площадок контак1495867 8. тяжести этого экрана расположен ни,же оси вращения, а выше указанной оси к экрану неподвижно прикреплен противогололедный кожух.2, Разъединитель по п. 1, о т - л и ч а ю щ и й с я тем, что экран имеет одинаковые наветренные площади по любую сторону от оси вращения,3. Разъединитель по п. 1, о т - л и ч а ю щ и й с я тем, что внутри экрана ниже оси вращения закреплен дополнительный груз.Подпис 275/50 Тираж 695осударственного комитета по изоб113035, Москва, Ж, Ра ЗаВНИИГ ениям и открытиям при ГКНТ СССкая наб., д. 4/5 изводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
