Станок для содержания животных

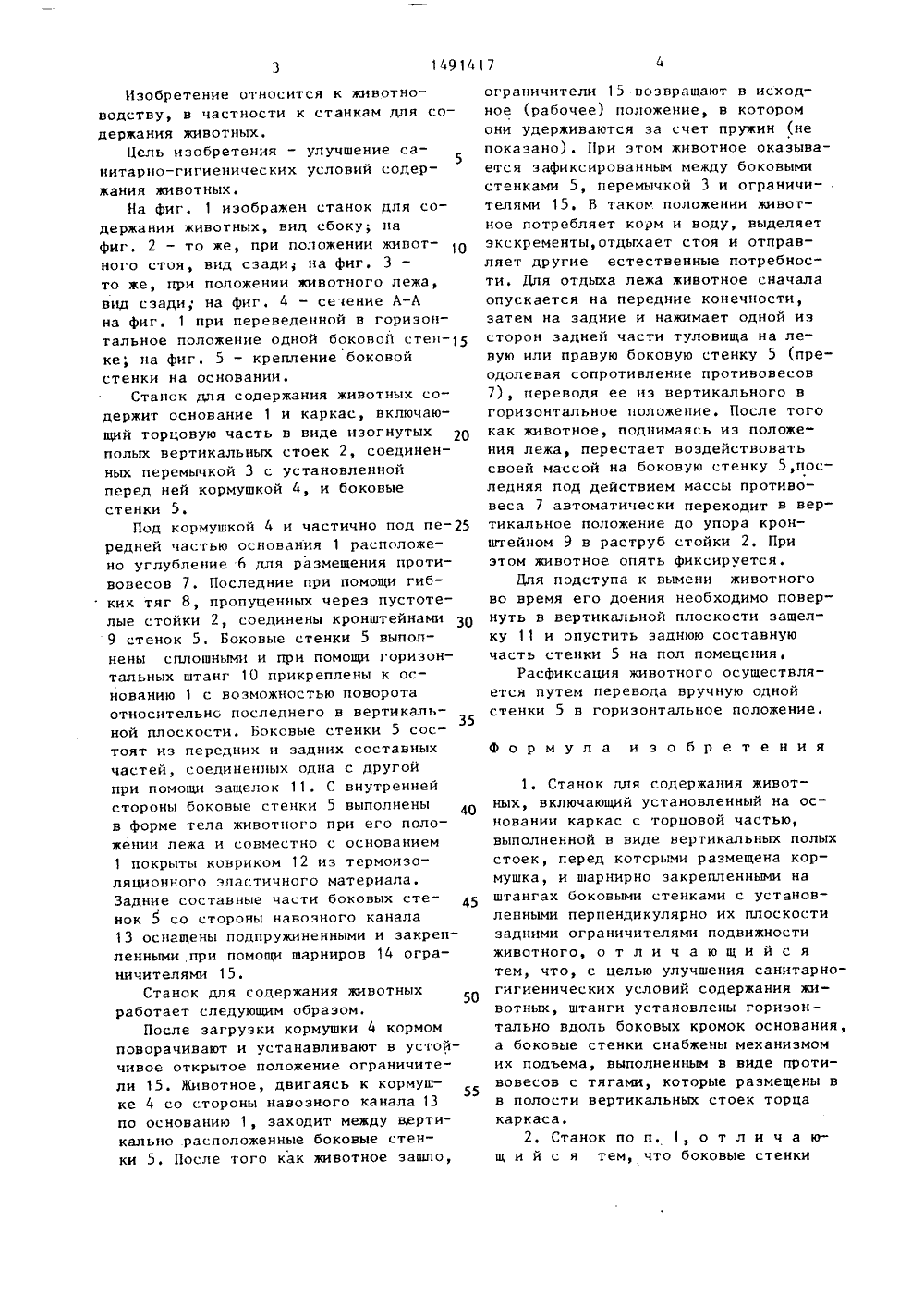

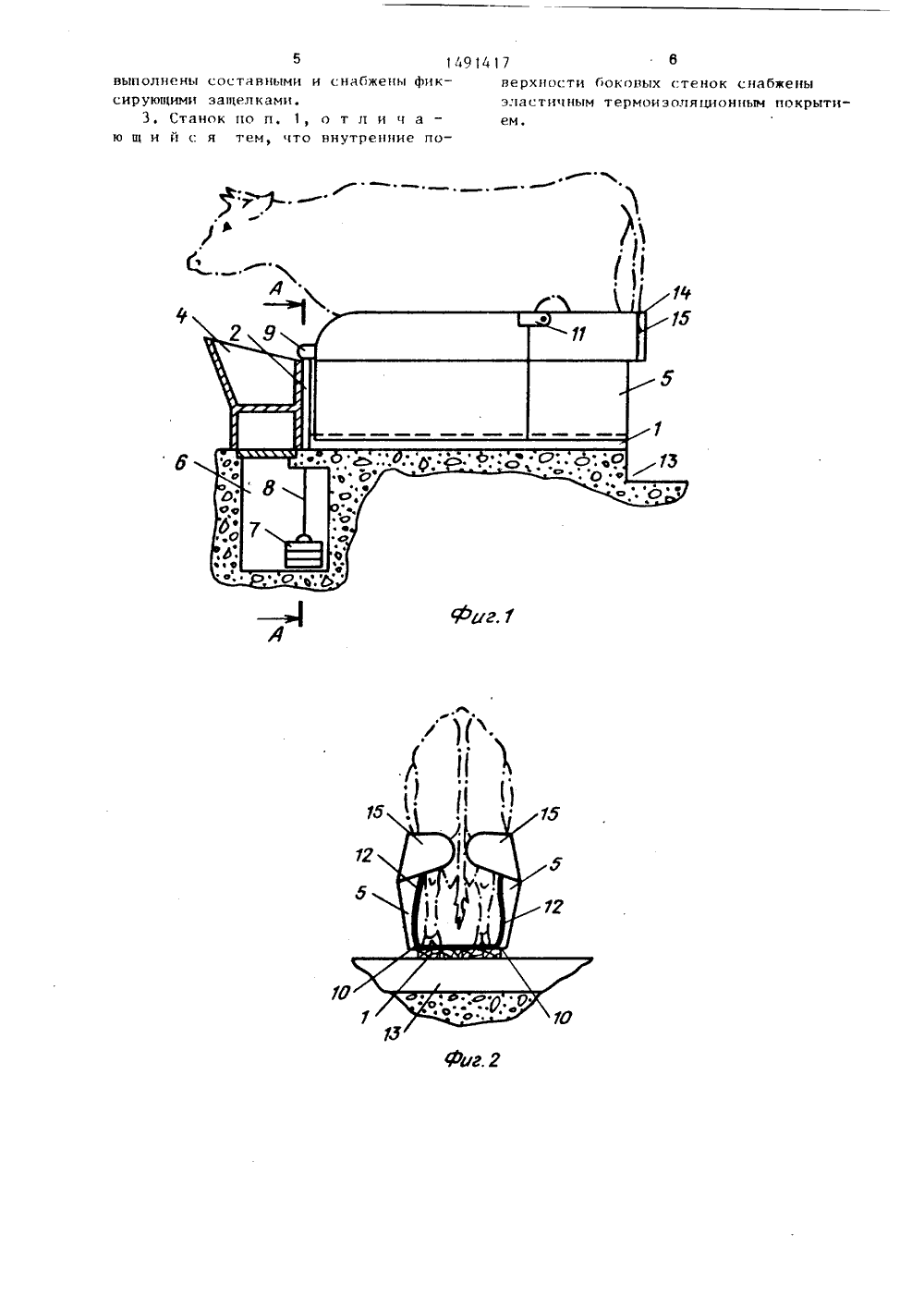

(51)4 А 01 К 1/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СО;Р К АВТОРСКОМУ СВИ 4 ЕТЕЛЬСТВУ(71) Научно-производственное объединение по селекционной технике (72) В.Н.Андренко(56) Патент ФРГ Мф 2559586, кл. А 01 К 1/02, 1982.(54) СТАНОК ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ (57) Изобретение относится к животноводству, Цель изобретения - улучшение санитарно-гигиенических условий содержания животных. Станок для со 801491417 А 1 2держания животных содержит основание1 и каркас, причем боковые стенки 5каркаса установлены на горизонтальных штангах О с воэможностью поворота их в вертикальной плоскости, авнутренняя поверхность боковыхстенок 5 покрыта эластичным термоиэоляционным материалом. Животное, находясь в станке в положении стоя,зафиксировано между боковыми стенками, ложась, оно откидывает одну изстенок 5. Когда животное встает, боковая стенка 5 под действием противовеса возвращается в исходное положение. 2 э.п. ф-лы, 5 ил,Изобретение относится к животноводству, в частности к станкам для содержания животных.Цель изобретения - улучшение са 5 нитарно-гигиенических условий содержания животных.На фиг, 1 изображен станок для содержания животных, вид сбоку; на фиг, 2 - то же, при положении животного стоя, вид сзади; на фиг. 3 то же, при положении животного лежа, вид сзади, на фиг. 4 - се ение А-А на фиг. 1 при переведенной в горизонтальное положение одной боковой стенке; на фиг. 5 - крепление боковой стенки на основании.Станок для содержания животных содержит основание 1 и каркас, включающий торцовую часть в виде изогнутых полых вертикальных стоек 2, соединенных перемычкой 3 с установленной перед ней кормушкой 4, и боковые стенки 5.Под кормушкой 4 и частично под передней частью основания 1 расположено углубление 6 для размещения противовесов 7. Последние при помощи гибких тяг 8, пропущенных через пустотелые стойки 2, соединены кронштейнами 9 стенок 5. Боковые стенки 5 выполиены сплошными и при помощи горизонтальных штанг 10 прикреплены к основанию 1 с возможностью поворота относительно последнего в вертикаль 35 ной плоскости. Боковые стенки 5 состоят из передних и задних составных частей, соединенных одна с другой при помощи эащелок 11. С внутренней стороны боковые стенки 5 выполнены 40 в форме тела животного при его положении лежа и совместно с основанием 1 покрыты ковриком 12 иэ термоизоляционного эластичного материала, Задние составные части боковых стенок э со стороны навозного канала 13 оснащены подпружиненными и закрепленными при помощи шарниров 14 ограничителями 15.Станок для содержания животных работает следующим образом.После загрузки кормушки 4 кормом поворачивают и устанавливают в устойчивое открытое положение ограничители 15, Животное, двигаясь к кормушке 4 со стороны навозного канала 13 по основанию 1, заходит между вертикально расположенные боковые стенки 5, После того как животное зашло,ограничители 15 возвращают в исходное (рабочее) положение, в котором они удерживаются за счет пружин (не показано), При этом животное оказывается зафиксированным между боковыми стенками 5, перемычкой 3 и ограничителями 15. В таком положении животное потребляет корм и воду, выделяет экскременты,отдьгхает стоя и отправляет другие естественные потребности. Для отдыха лежа животное сначала опускается на передние конечности, затем на задние и нажимает одной из сторон задней части туловища на левую или правую боковую стенку 5 (преодолевая сопротивление противовесов 7), переводя ее иэ вертикального в горизонтальное положение. После тогокак животное, поднимаясь иэ положения лежа, перестает воздействовать своей массой на боковую стенку 5,последняя под действием массы противовеса 7 автоматически переходит в вертикальное положение до упора кронштейном 9 в раструб стойки 2. При этом животное опять фиксируется.Для подступа к вымени животного во время его доения необходимо повернуть в вертикальной плоскости защелку 11 и опустить заднюю составную часть стенки 5 на пол помещения.Расфиксация животного осуществляется путем перевода вручную одной стенки 5 в горизонтальное положение.формула изобретения1. Станок для содержания животных, включающий установленный на основании каркас с торцовой частью, выполненной в виде вертикальных полых стоек, перед которыми размещена кормушка, и шарнирно закрепленными на штангах боковыми стенками с установленными перпендикулярно их плоскости задними ограничителями подвижности животного, о т л и ч а ю щ и й с я тем, что, с целью улучшения санитарно- гигиенических условий содержания животных, штанги установлены горизонтально вдоль боковых кромок основания, а боковые стенки снабжены механизмомих подъема, выполненным в виде противовесов с тягами, которые размещены в в полости вертикальных стоек торца каркаса.2. Станок по п. 1, о т л и ч а ющ и й с я тем, что боковые стенки5 14914выполнены составными и снабжены фиксир ующими защел к ами. 3, Станок по п. 1, о т л и ч а ю щ и й с я тем, что внутренние по 17 6верхности боковых стенок снабженыэластичным термоизоляционным покрытием.1491417Составитель И.Лауда Редактор А.Козориз Техред М,Дидык Корректор В,Гирняк Заказ 3771/4 Тираж 470 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
