Способ управления включением двух газоразрядных ламп высокого давления, соединенных параллельно в облучательной установке

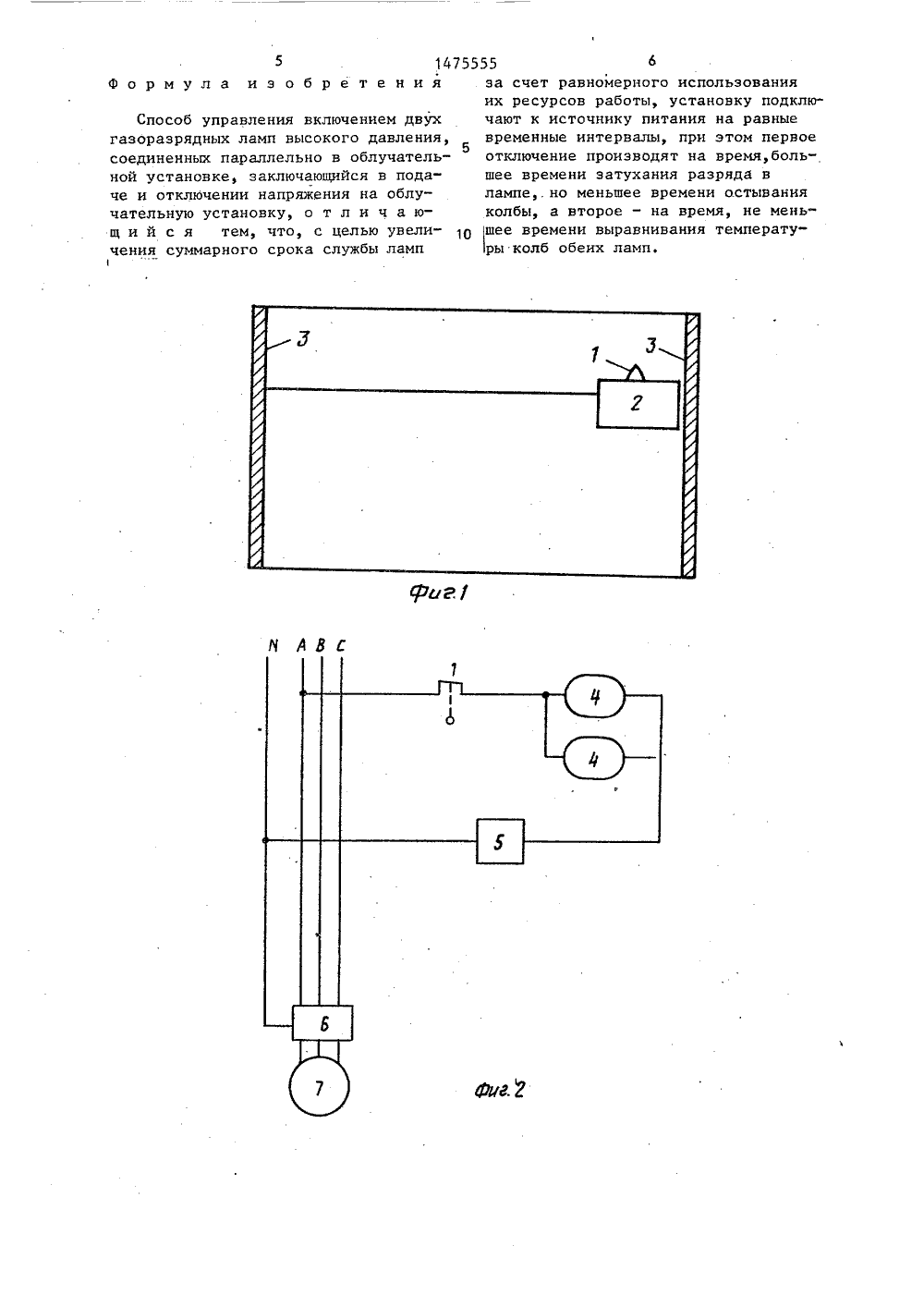

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК Н 05 В 41/231 4 А 01 К ПИСАН ТЕ ЕЛЬСТВУ НОМУ СИИ К АВТ облучения изобретего срока мерного работы. ядных лаь ательных включательных устано молодняка животн ния - увеличение ках дл ж. Цель суммарночет равно службы ламп за с использования их ресурс газора в обл пособ включения ысокого давлени вы ении но соединен ключают к и гают лампу зажигания н животных в т О, к и врем ключ амп 507 втору тальн ениемя 4 ткл итан Изобретенму хозяйству фигвк относится к сельскоможет быть использоолетовых облучатель" для облучения молодано в ультрых установк яка животн ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Харьковский институт механизации и электрификации сельского хозяйства(56) Ртутные лампы высокого давления./Под ред. И,М.Весельницкогои Г.Н.Рохлина. М.: Энергия, 1971,с. 168-170.(54) СПОСОБ УПРАВЛЕНИЯ ВКЛЮЧЕНИЕМДВУХ ГАЗОРАЗРЯДНЫХ ЛАМП ВЫСОКОГОДАВЛЕНИЯ, СОЕДИНЕННЫХ ПАРАЛЛЕЛЬНОВ ОБЛУЧАТЕЛЬНОЙ УСТАНОВКЕ(5) Изобретение относится к сельскому хозяйству и может быть использовано в ультрафиолетовых облуЦель изобретения - увеличение суммарного срока службы ламп путем равномерного использования их ресурсов работы.На фиг.1 схематически представлено устройство для реализации пред лагаемого способа в облучательной установке для облучения животных, на фиг.2 - принципиальная электрическая схема устройства", на фиг.3 график зависимости напряжения зажигания ламп от температуры колбы; на,ЯО 147555 становках заключается в ючении двух параллельых ламп. Установку подточнику питания и зажинаименьшим напряжением время облучения 503 ключают установку на до 2 с и повторно подточнику питания, зажигая на время облучения осживотных с последующим установки от источника.4 - одна из возможных цикло ммлючения установки.Схема и устройство содержат конечный выключатель 1, смонтированный на верхней части облучателя 2 по центру корпуса. К торцам стен помещения прикреплены гибкие механические контакты 3. В облучателе 2 установлены две газоразрядные лампы 4 высокого давления, например лампы ДРТ. ;Ь Каждая лампа 4 сориентирована на 1/2 часть помещения. Лампы соединены па. - раллельно,между собой и последовательно с общим пускорегулирующим аппаратом 5 и через концевой выключатель 1, который в нормальном положении замкнут, подсоединены к питающей сетичерез основной разъединитель (не показан), На входе схемы включен блок б управления движением электродвигателя 7, содержащий магнитные пускатели для реверсирования двигателя.Устройство работает следующим образом.При включении питающей сети облучатель 2 устанавливается, например, в крайнем правом положении. Правый механический контакт 3 поддерживает выключатель 1 в разомкнутом состоянии, отключая лампы 4 от сети. При этом через блок 6 питание получает электродвигатель 7, обеспечивая движение облучателя по направляющей прямой. Движение облучателя 2 приводит к освобождению выключателя 1 от давления гибкого контакта 3 и его замыканию. На лампы 4 подается напряжение, Из двух ламп зажигается та, у которой напряжение зажигания в данный момент времени оказывается минимальным. Возникновение разряда в первой лампе надежно шунтирует вторую лампу, так как облучательные лампы ДРТне имеют зажигающих электродов. Через 3-5 мин первая лампа переходит в стационарный режим горения и температура стео нок ее колбы достигает 700-800 С. Первая лампа работает до тех пор пока облучатель 2 перемещается по помещению, облучая половину животных в одном ряду стойл и не входит во, взаимодействие с вторым гибким контактом, расположенным в левой части помещения. Работавшая лампа гаснет, и в этот момент блок 6 управления движением производит реверсирование электродвигателя 7 путем изменения фаз питания. Длительность этого отключения должна составлять время не менее О, 1 с, Этот предел определяется длительностью процесса затухания разряда и невозможностью его повторного зажигания без дополнительных высоковольтных зажигающих устройств На фиг.3 приведен график зависимости напряжения перезажигания разряда от температуры колбы. Видно, что при рабочей температуре даже порядка 500 С напряжение перезажигания составляет величину более 4000 В. На фиг.4 приведена одна из возможных циклограмм включения установки, где 8 - время работы первой лампы, 9 - в 1 "мя работы второй лампы; 10 -5 10 15 20 25 30 35 40 45 50 55 время выключения выключателя 1; 11 время полного затухания разряда, 12 время подачи напряжения и зажигания второй лампы. Повторное замыкание выключателя 1 через 0,1-2 с обеспечивает подачу на лампы напряжения питания и в этом случае зажигается только лампа, которая до этого не работала. Первая лампа без специальных устройств может быть включена только через 2-5 мин. При этом облучатель движется в обратном направлении, вторая лампа облучает вторую половину животных и установка выключается при достижении облучателем исходного положения. Если возникает необходимость повторить процесс облучения, то установка вновь подключается к источнику питания общим разъединителем и в это время зажигаетсяпервая лампа, так как она успевает остыть, а вторая лампа имеет высокое напряжение зажигания;Предлагаемьп способ может быть реализован и в стационарных облучательных установках. В этом случае выключатель 1 может быть общим на всю группу попарно соединенных ламп. При этом первое включение приводит к зажиганию 50% ламп, а их кратковременное отключение и повторное включение через 0,1-2 с обеспечивает включение второй половины ламп. Для реализации предлагаемого способа в передвижных установках использованы установки типа УОсо стандартной коммутирующей аппаратурой и стационарные облучатели типа ОРК, в которых устанавливается по две лампы типа ДРТ.Использование предлагаемого способа включения газоразрядных ламп в облучательных установках по сравнению с существующими способами снижает себестоимость облучательной установки путем уменьшения в два раза количества дросселей и снижает труцозатраты на монтаж блоков пускорегулирующей аппаратуры, соответ-. ственно уменьшая вес аппаратуры, а также обеспечивает снижение эксплуатационных расходов путем сближения сроков службы ламп и возможности применения групповой смены источников излучения и количества их чисток, При этом снижается потребность в количестве запасных дросселей и ламп, требующих соответствующего хранения.5 14Формула изобретения Способ управления включением двух газоразрядных ламп высокого давления, соединенных параллельно в облучательной установке, заключающийся в подаче и отключении напряжения на облучательную установку, о т л и ч а ющ и й с я тем, что, с целью увеличения суммарного срока службы ламп 1 75555 6за счет равномерного использованияих ресурсов работы, установку подключают к источнику питания на равныевременные интервалы, при этом первое 5отключение производят на время, большее времени затухания разряда влампе,.но меньшее времени остыванияколбы, а второе - на время, не меньшее времени выравнивания температуры колб обеих ламп.о комитета по изобретениям и открытиям при ГКНТ СССР Москва, Ж, Раушская наб., д. 4/5
