Шкаф для хранения перфокарт

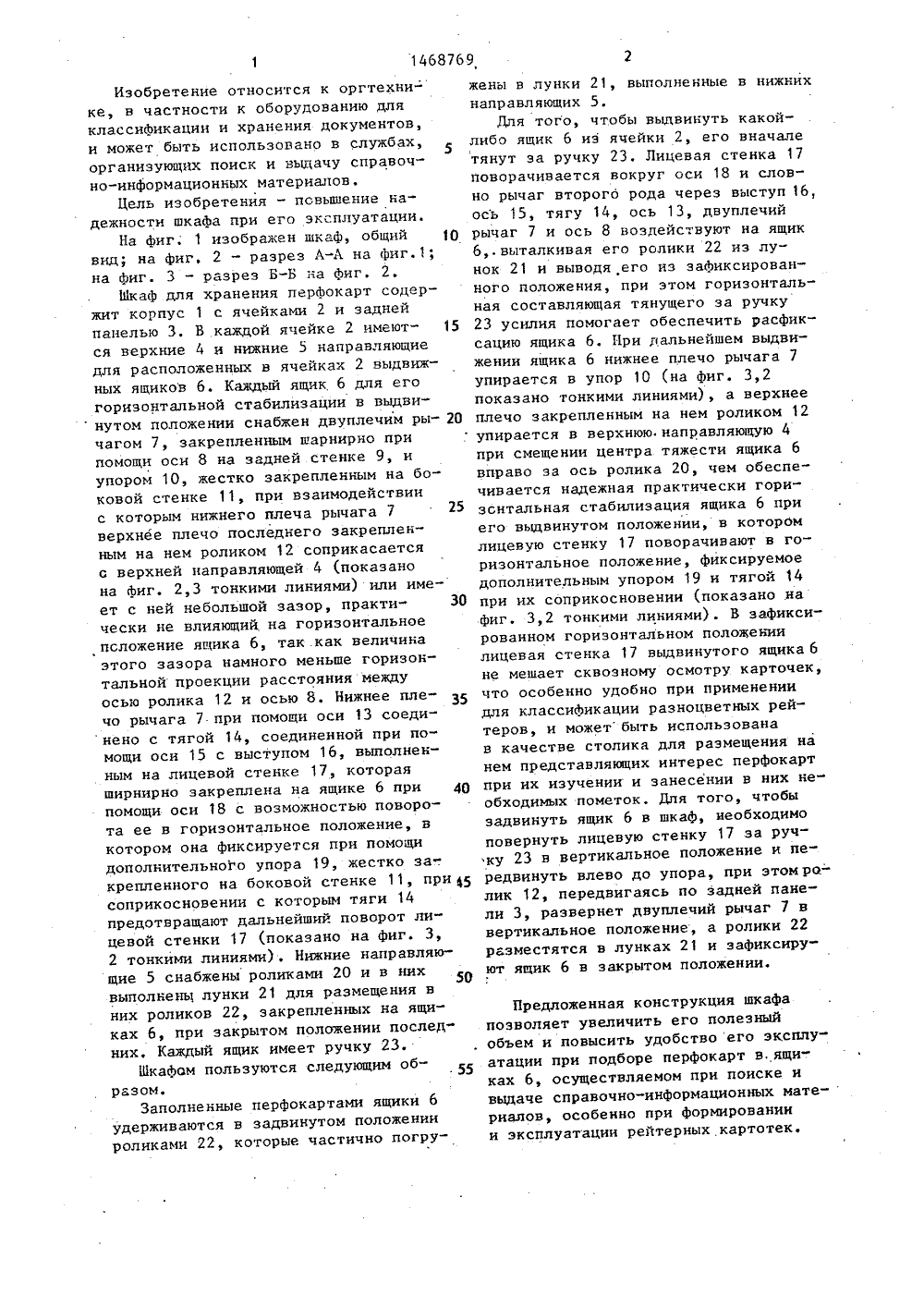

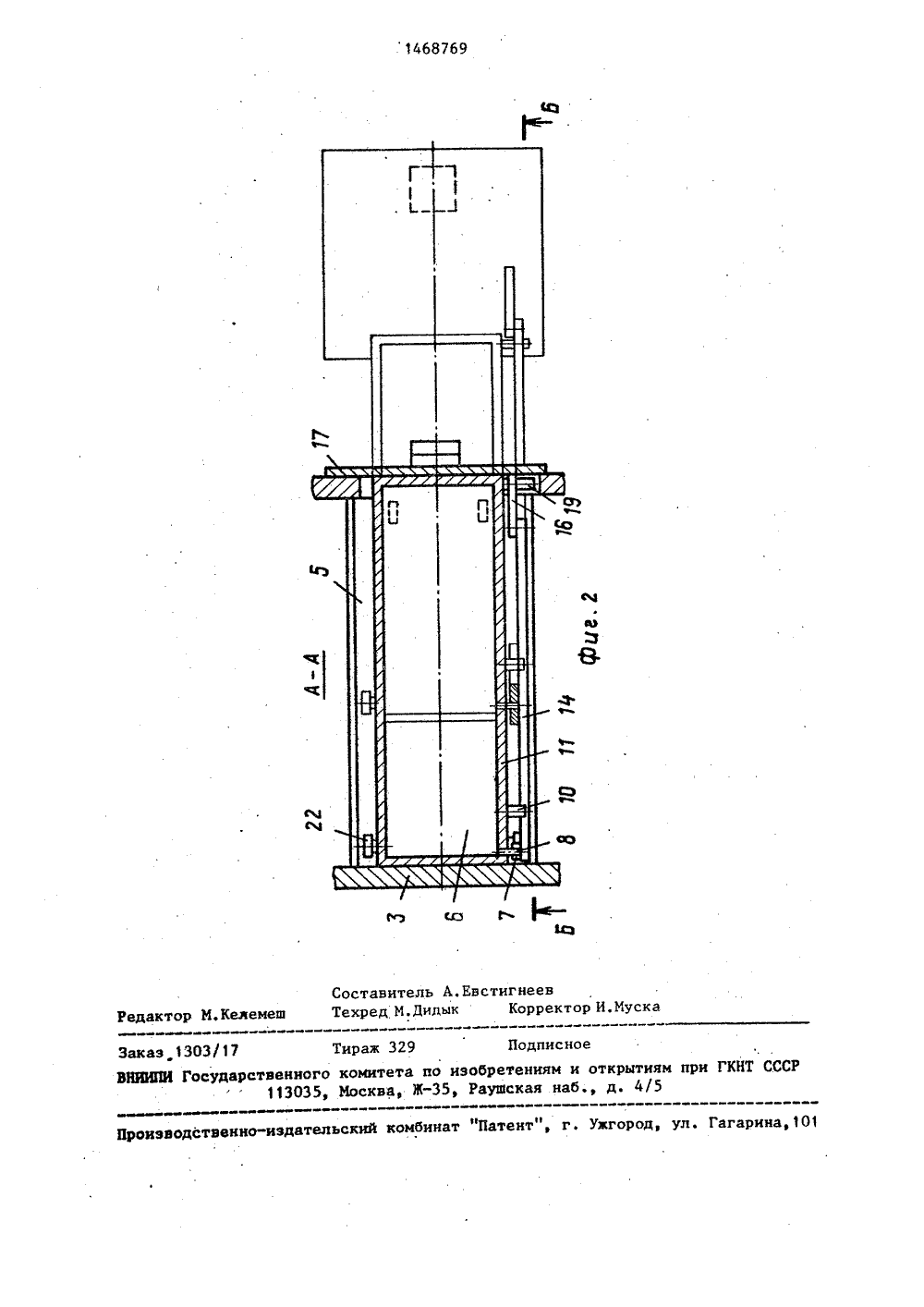

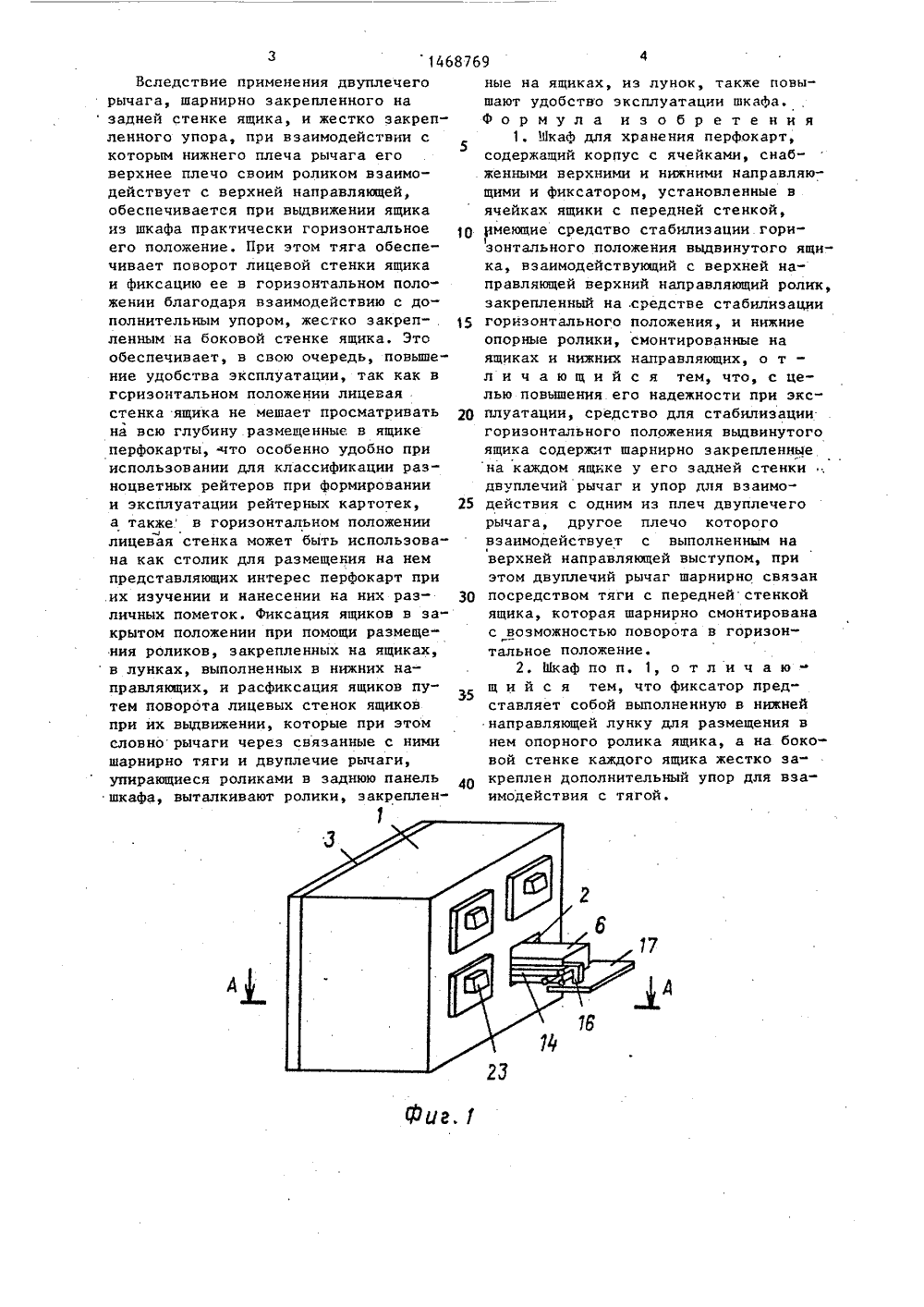

союз советснихСОЦИАЛИСТИЧЕСН ИХРЕСПУБЛИК А 09) И 1)4 В 42 Р 17/08 ВСЕСОЯЦЦЦЦТ ЕНИЯ 4) 7) ни ам ГОСУДАРСТВЕННЫЙ КОМИТЕТпо изоБРетениям и отнРытиПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР1 Ф 1362666, кл. В 42 Р 17/08, 1986. КАФ ДЛЯ ХРАНЕБИ ПЕРФОКАРТ зобретение относится к оргтехв частности к рейтерным картон позволяет повысить надежность при эксплуатации шкафа. На задней стенке ящиков шарнирно эакреплеь двуплечий рычаг 7, верхнее плечокоторого с роликом 12 взаимодействует с верхней направляющей 4, а нижнее - с упором 1 О, жестко закрепленным на ящике, и через ось 13 с тягой 14, которая посредством оси 15соединена с выступом 16, выполненнымна передней стенке 17. Передняя стенка 17 шарнирно закреплена на ящикепосредством оси 18. 1 з.п. ф-лы,Изобретение относится к оргтехни-ке, в частности к оборудованию дляклассификации и хранения документов,и может быть использовано в службах,организующих поиск и выдачу справочно-информационных материалов,Цель изобретения - повышение надежности шкафа при его эксплуатации.На фиг. 1 изображен шкаф, общий 1 Овид; на Фиг, 2 - разрез А-А на фиг.1;на Фиг. 3 - разрез Б-Б на Фиг. 2.Шкаф для хранения перфокарт содержит корпус 1 с ячейками 2 и заднейпанелью 3. В каждой ячейке 2 имеются верхние 4 и нижние 5 направляющиедля расположенных в ячейках 2 выдвижных ящиков 6. Каждый ящик 6 для егогоризонтальной стабилизации в выдвинутом положении снабжен двуплечим рычагом 7, закрепленным шарнирно припомощи оси 8 на задней стенке 9, иупором 10, жестко закрепленным на боковой стенке 11, при взаимодействиис которым нижнего плеча рычага 7 25верхнее плечо последнего закрепленным на нем роликом 12 соприкасаетсяс верхней направляющей 4 (показанона Фиг. 2,3 тонкими линиями) или имеет с ней небольшой зазор, практически не влияющий на горизонтальноепсложение яцика 6, так .как величинаэтого зазора намного меньше горизонтальной проекции расстояния меядуосью ролика 12 и осью 8, Нижнее плечо рычага 7 при помощи оси 13 соеди нено с тягой 14, соединенной при помощи оси 15 с выступом 16, выполненным на лицевой стенке 17, котораяширнирно закреплена на ящике 6 при 40помощи оси 18 с возможностью поворота ее в горизонтальное положение, вкотором она Фиксируется при помощидополнительного упора 19, жестко за .крепленного на боковой стенке 11, при 5соприкосновении с которым тяги 14предотвращают дальнейший поворот лицевой стенки 17 (показано на фиг. 3,2 тонкими линиями). Нижние направляющие 5 снабжены роликами 20 и в нихвыполнены лунки 21 для размещения вних роликов 22, закрепленных на ящиках 6, при закрытом положении последних, Каждый ящик имеет ручку 23.Шкафам пользуются следующим образомеЗаполненные перфокартами ящики 6удерживаются в задвинутом положениироликами 22, которые частично погружены в лунки 21, выполненные в нижнихнаправляющих 5.Для того, чтобы выдвинуть какойлибо ящик 6 из ячейки 2, его вначалетянут за ручку 23. Лицевая стенка 17поворачивается вокруг оси 18 и словно рычаг второго рода через выступ 16,ось 15, тягу 14, ось 13, двуплечийрычаг 7 и ось 8 воздействуют на ящик6 выталкивая его ролики 22 из лунок 21 и выводя его из зафиксированного положения, при этом горизонтальная составляющая тянущего за ручку23 усилия помогает обеспечить расфиксацию ящика 6. 11 ри дальнейшем выдвижении ящика 6 нижнее плечо рычага 7упирается в упор 10 (на Фиг. 3,2показано тонкими линиями), а верхнееплечо закрепленным на нем роликом 12упирается в верхнюю. направляющую 4при смещении центра тяжести ящика 6вправо за ось ролика 20, чем обеспечивается надежная практически горизонтальная стабилизация ящика 6 приего выдвинутом положении, в которОм лицевую стенку 17 поворачивают в горизонтальное положение, фиксируемоедополнительным упором 19 и тягой 14при их соприкосновении (показано наФиг. 3,2 тонкими линиями). В зафиксированном горизонтальном положении лицевая стенка 17 выдвинутого ящика 6не мешает сквозному осмотру карточек,что особенно удобно при применении для классификации разноцветных рейтеров, и может быть использована в качестве столика для размещения на нем представляющих интерес перфокарт при их изучении и занесении в них необходимых пометок. Для того, чтобы задвинуть ящик 6 в шкаф, необходимо повернуть лицевую стенку 17 за ручку 23 в вертикальное положение и передвинуть влево до упора, при этомралик 12, передвигаясь по задней панели 3, развернет двуплечий рычаг 7 в вертикальное положение, а ролики 22 разместятся в лунках 21 и зафиксируют ящик 6 в закрытом положении. Предложенная конструкция шкафа позволяет увеличить его полезный объем и повысить удобство его эксплуатации при подборе перфокарт в, ящиках 6, осуществляемом при поиске и выдаче справочно-информационных материалов, особенно при Формировании и эксплуатации рейтерных картотек.Вследствие применения двуплечего рычага, шарнирно закрепленного назадней стенке ящика, и жестко закрепленного упора, при взаимодействии с которым нижнего плеча рычага его верхнее плечо своим роликом взаимодействует с верхней направляющей, обеспечивается при выдвижении ящика из шкафа практически горизонтальное его положение. При этом тяга обеспечивает поворот лицевой стенки ящика и фиксацию ее в горизонтальном положении благодаря взаимодействию с дополнительным упором, жестко закрепленным на боковой стенке ящика. Это обеспечивает, в свою очередь, повышение удобства эксплуатации, так как в горизонтальном положении лицевая стенка ящика не мешает просматривать на всю глубину размещенные в ящике перфокарты, .что особенно удобно прн использовании для классификации разноцветных рейтеров при формировании и эксплуатации рейтерных картотек, 25 а также. в горизонтальном положении лицевая стенка может быть использована как столик для размещения на нем представляющих интерес перфокарт при .их изучении и нанесении на них раз личных пометок. Фиксация ящиков в закрытом положении при помощи размещения роликов, закрепленных на ящиках, в лунках, выполненных в нижних направляющих, и расфиксация ящиков путем поворота лицевых стенок ящиков при их выдвижении, которые при этом словно рычаги через связанные с ними шарнирно тяги и двуплечие рычаги, упирающиеся роликами в заднюю панель 4 шкафа, выталкивают ролики, закрепленные на ящиках, из лунок, также повышают удобство эксплуатации шкафа, Формула изобретения1. Шкаф для хранения перфокарт, содержащий корпус с ячейками, снабженными верхними и нижними направляющими и фиксатором, установленные в ячейках ящики с передней стенкой, имеющие средство стабилизации горизонтального положения выдвинутого ящика, взаимодействующий с верхней направляющей верхний направляющий ролик, закрепленный на,средстве стабилизации горизонтального положения, и нижние опорные ролики, смонтированные на ящиках и нижних направляющих, о т " л и ч а ю щ и й с я тем, что, с целью повышения его надежности при эксплуатации, средство для стабилизации горизонтального положения выдвинутого ящика содерит шарнирно закрепленные на каждом ящике у его задней стенки двуплечий рычаг и упор для взаимодействия с одним из плеч двуплечего рычага, другое плечо которого взаимодействует с выполненным на верхней направляющей выступом, при этом двуплечий рычаг шарнирно связан посредством тяги с переднейстенкой ящика, которая шарнирно смонтирована с возможностью поворота в горизонтальное положение.2. Шкаф по и. 1, о т л и ч а ющ и й с я тем, что фиксатор представляет собой выполненную в нижней направляющей лунку для размещения в нем опорного ролика ящика, а на боковой стенке каждого ящика жестко закреплен дополнительный упор для взаимодействия с тягой.,Кеяемеш еда од тени ская роизводстввнио-издательский комбинат "Патент", г. ужгород, ул. Гагарина,10 Заказ.1303/П Тираж 329ВНИИПИ Государственного комитета по изо113035, Москва. 3-35, Р сное и открытиям при ГКНТ СССР аб., д. 4/5
