Способ создания предварительного напряжения в шпренгельной пролетной конструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1463887
Авторы: Кузнецов, Минаев, Михайлов, Огневой, Скоморохов
Текст

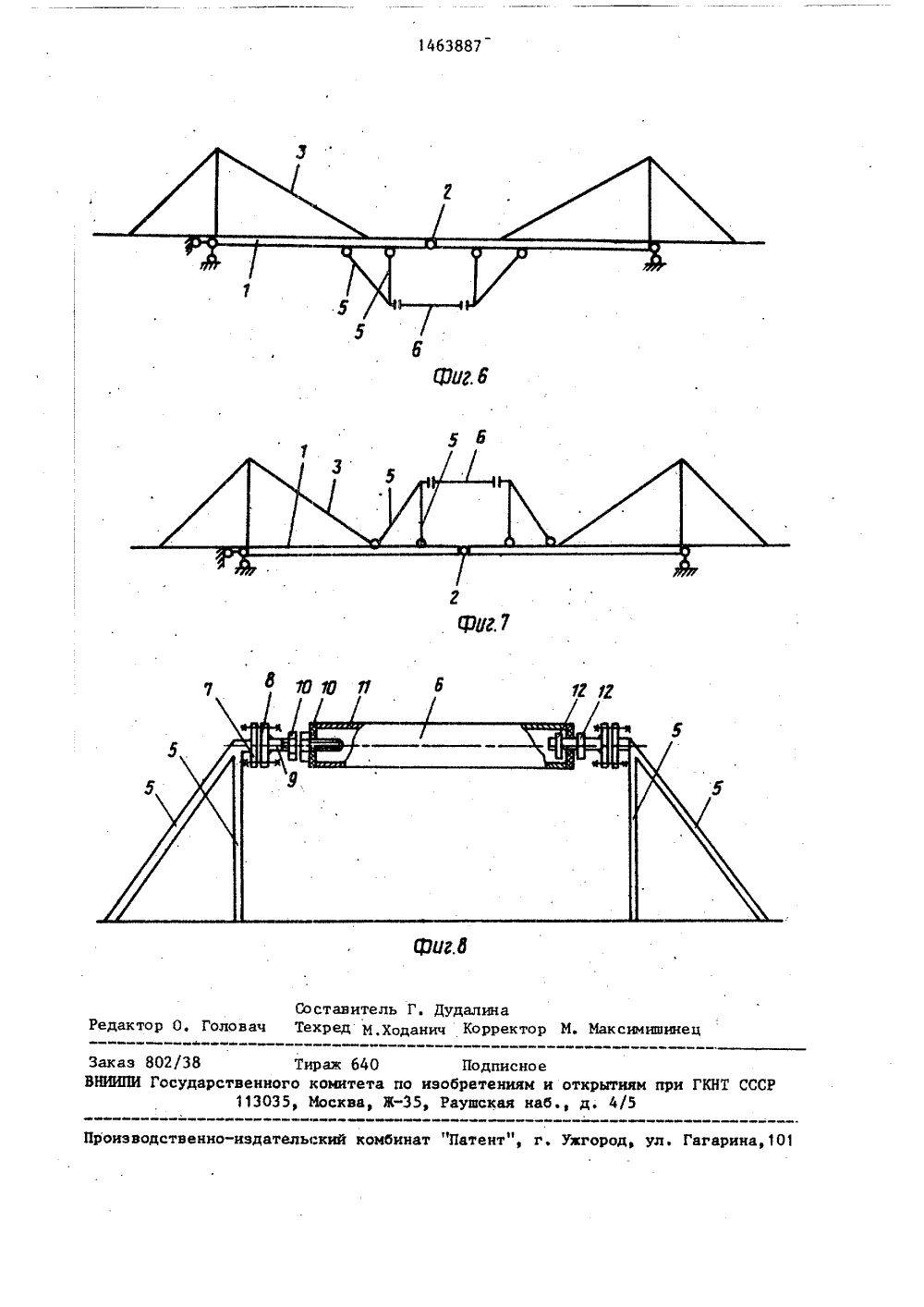

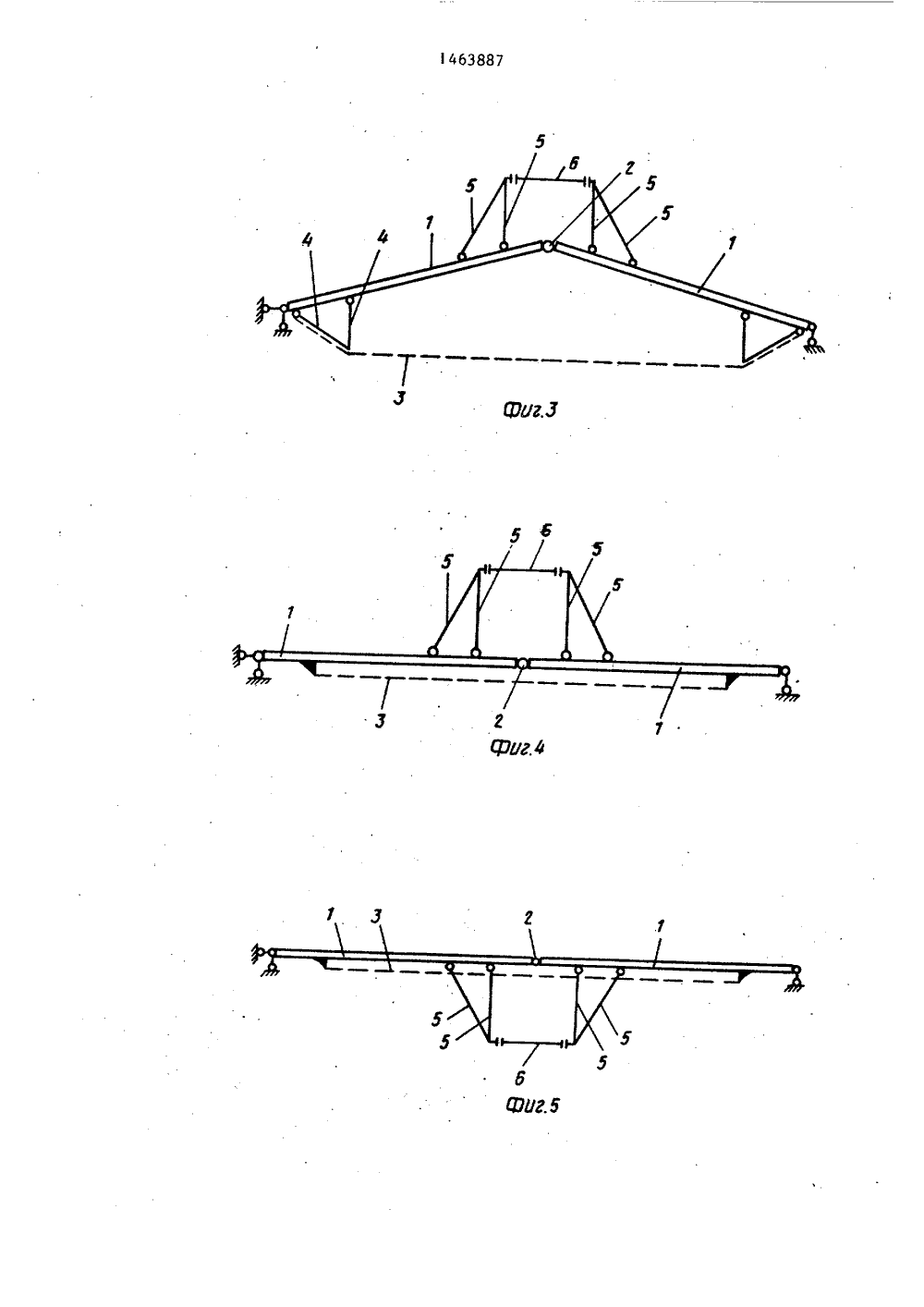

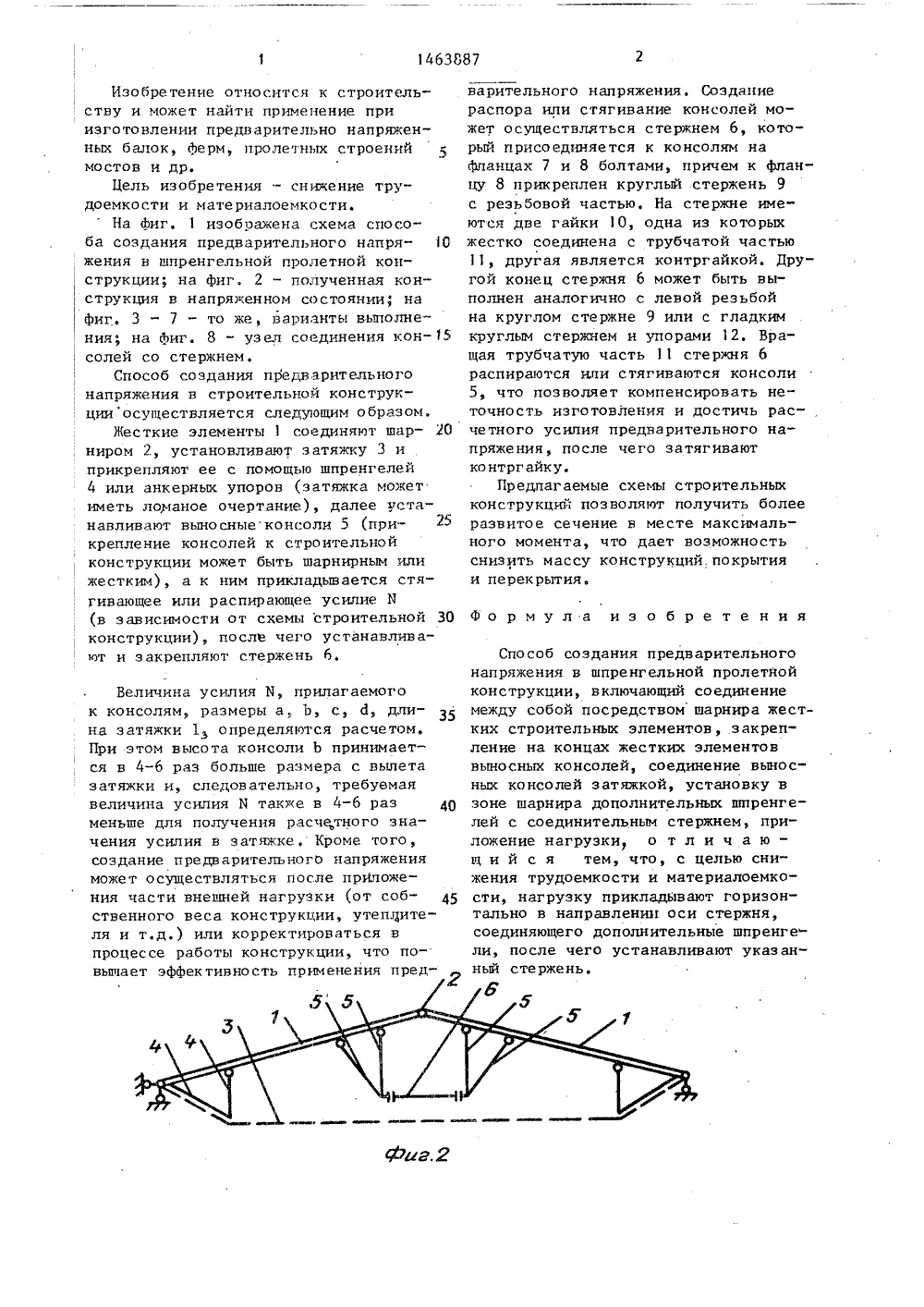

Изобретение относится к строительству и может найти применение при изготовлении предварительно напряженных балок, ферм, пролетных строениймостов и др.Цель изобретения - снижение трудоемкости и материалоемкости.На фиг. 1 изображена схема способа создания предварительного напря жения в шпренгельной пролетной кон струкции; на фиг. 2 - полученная конструкция в напряженном состоянии; на фиг. 3 - 7 - то же, варианты выполнения; на фиг8 - узел соединения кон солей со стержнем.1Способ со здания предв арит ельно го напряжения в строительной конструк цииосуществляется следующим образом.Жесткие элементы 1 соединяют шар ниром 2, установливают затяжку 3 и прикрепляют ее с помощью шпренгелей 4 или анкерных упоров (затяжка может иметь ломаное очертание), далее уста 24 навливают выно сные кон оли 5 (прикрепление консолей к строительной конструкции может быть шарнирным или жестким), а к ним прикладывается стягивающее или распирающее усилие И (в зависимости от схемы строительной 30 конструкции), после чего устанавливают и закрепляют стержень 6,Величина усилия И, прилагаемого к консолям, размеры а, Ь, с, Й, длина затяжки 1 определяются расчетом. При этом высота консоли Ь принимается в 4-6 раз больше размера с вылета затяжки и, следовательно, требуемая величина усилия 11 также в 4-6 раз 40 меньше для получения расче,тного значения усилия в затяжке. Кроме того, создание предварительного напряжения может осуществляться после приложения части внешней нагрузки (от собственного веса конструкции, утеплителя и т.д.) или корректироваться в процессе работы конструкции, что повышает эффективность применения предварительного напряжения. Создание распора или стягивание консолей может осуществляться стержнем 6, который присоединяется к консолям на сланцах 7 и 8 болтами, причем к фланцу 8 прикреплен круглый стержень 9 с резьбовой частью, На стержне имеются две гайки 10, одна из которых жестко соединена с трубчатой частью 11, другая является контргайкой, Другой конец стержня 6 может быть выполнен аналогично с левой резьбой на круглом стержне 9 или с гладким круглым стержнем и упорами 12. Вращая трубчатую часть 11 стержня 6 распираются или стягиваются консоли 5, что позволяет компенсировать неточность изготовления и достичь рас-, четного усилия предварительного напряжения после чего затягивают ко нтрг айку.Предлагаемые схемы строительных конструкций позволяют получить более развитое сечение в месте максимального момента, что дает возможность снизить массу конструкций покрытия и перекрытия.формула изобретенияСпособ создания предварительного напряжения в шпренгельной пролетной конструкции, включающий соединение между собой посредством шарнира жестких строительных элементов, закрепление на концах жестких элементов выносных консолей, соединение выносных консолей затяжкой, установку в зоне шарнира дополнительных шпренгелей с соединительным стержнем, приложение нагрузки, о т л и ч а ю - щ и й с я тем, что, с целью снижения трудоемкости и материалоемкости, нагрузку прикладйвают горизонтально в направлении оси стержня, соединяющего дополнительные шпренгели, после чего устанавливают указанный стержень.
СмотретьЗаявка
4100988, 04.08.1986
ЛИПЕЦКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
МИХАЙЛОВ ВИТАЛИЙ ВИТАЛЬЕВИЧ, СКОМОРОХОВ ВЛАДИМИР ВАСИЛЬЕВИЧ, ОГНЕВОЙ ВИТАЛИЙ ГЕННАДЬЕВИЧ, КУЗНЕЦОВ ВАЛЕНТИН ВИКТОРОВИЧ, МИНАЕВ АНАТОЛИЙ АНДРЕЕВИЧ
МПК / Метки
МПК: E04C 3/10
Метки: конструкции, предварительного, пролетной, создания, шпренгельной
Опубликовано: 07.03.1989
Код ссылки
<a href="https://patents.su/4-1463887-sposob-sozdaniya-predvaritelnogo-napryazheniya-v-shprengelnojj-proletnojj-konstrukcii.html" target="_blank" rel="follow" title="База патентов СССР">Способ создания предварительного напряжения в шпренгельной пролетной конструкции</a>
