Щитовой агрегат для отрабокти мощных крутонаклонных угольных пластов

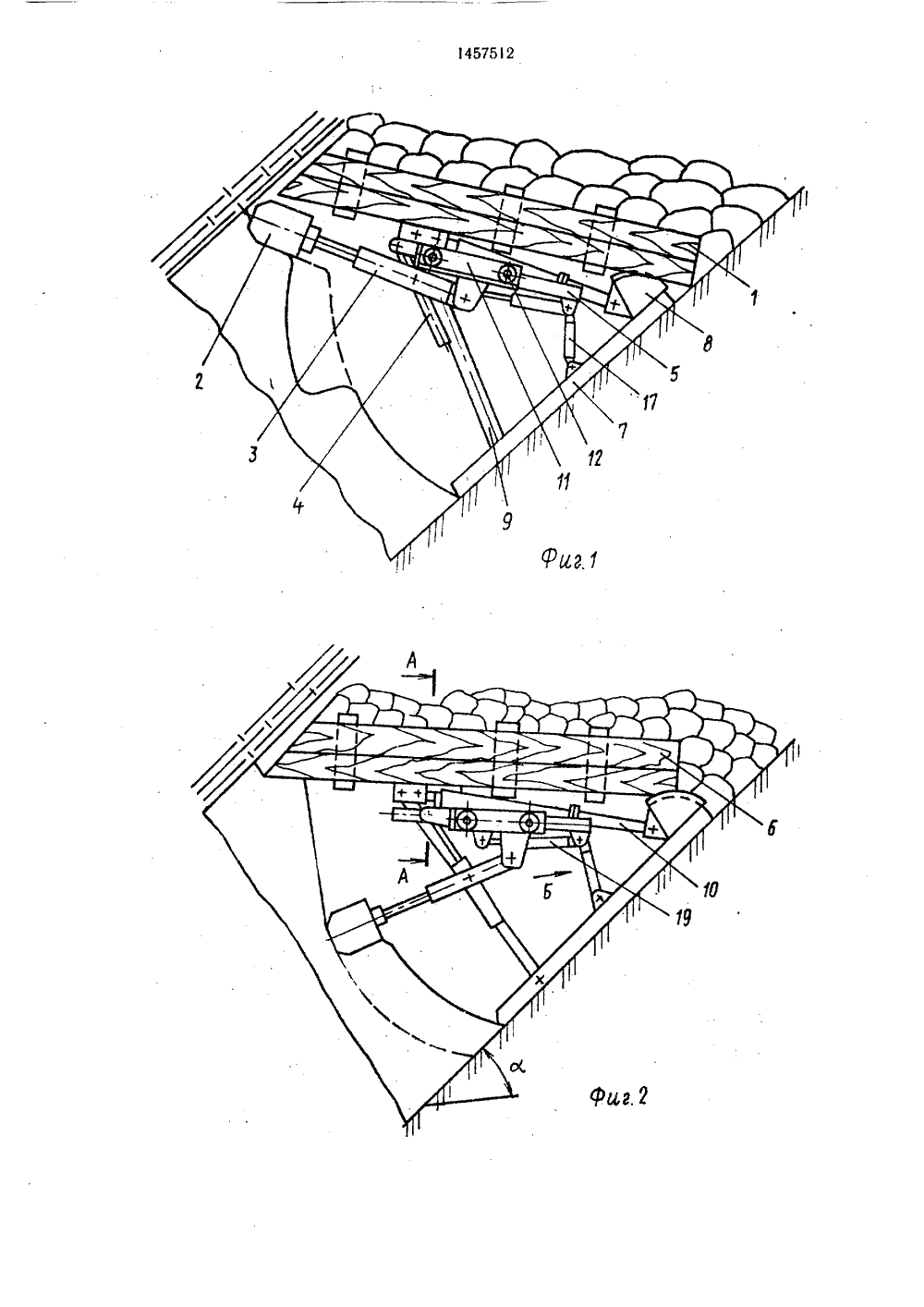

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН ЯО 1457512,(51)5 Е 21 Р 9/01, 23 00 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ 4 -/ (/товернцщо 4 ьСЛ ГОСУДАРСТВЕННЫЙ НОМИТЕТГЮ ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР(54) ЩИТОВОЙ АГРЕГАТ ДЛЯ ОТРА БОТКИ МОЩНЫХ КРУТОНАКЛОННЫХ УГОЛЬНЪ 1 Х ПЛАСТОВ(57) Изобретение относится к горной про.мышленности и м, б. использовано при раз. работке мощных крутонаклонных угольных пластов, Цель - повышение эффективности работы эа счет отбойки угля по всей площади очистного забоя одним исполнительным органом. Для этого устр-во полвески конвейероструга содержит прямоугольную каретку с двумя поперечными трубчатыми балками, в которых размещены концы 13 трубчатых полэунов 14. Последние раэмеща.ются попарно на двух трубчатых направляющих (ТН) 15. Одними концамн ТН 5консольно соелинены со стойками при по.мощи пальцев, Другими концами ТН 5 шар.нирно соединены с промежуточной опорой, которая шарнирно установлена на перемычке, закрепленной на лыжах. Каретка и проме.жуточная опора соединены между собой гил.роломкратами (ГД) передвижки по ТН 15.Прн выемке подкровельной пачки каретка ГД выдвигается по ТН 15 в направлении кровли.Коннейероструг полается к кровле ГД го ризоитальной подачи. После выемки подкровельной пачки конвейероструг ГД отводится пол щитовое перекрытие, которое перелвигается на перелний целик. Затем начинается выемка угля по всей площади збоя.5 ил.: Изобретение отйосится к горной промышленности и может быть использовано прнразработке мощных крутонаклонных угольных пластов подземным способом с выемкой угля столбами по падению пласта,.,Целью изобретения является повышениеэффективности работы за счет отбойки угля по всей площади очистного забоя однимисполнительным органом.На фнг,показан агрегат в момент выемки подкровельцой пачки угля; на фиг, 2 - 10то же в момент выемки угля по забою;на фиг. 3 - разрез А - А на фиг. 2; нафиг, 1 - вид Б ца фиг, 2; ца фиг. 5 - разрез В - В на фиг. 3,Китовой агрегат содержит щитовуюкрепь 1, коцвейероструг,2 с гидродомкратами 3, 4 горизонтальной и вертикальнойподачи и устройство 5 подвески конвейероструга,Китовая крепь 1 содержит щитовое перекрытие 6, лыжи 7 с секторами 8, стойкц 9 и гидродомкраты О. передвикки крепи.Устройство 5 подвески содержит прямоугольную каретку 11 с двумя поперечными трубчатыми балками 12, в которых разфмещаются трубчатые концы 13 трубчатыхолзуцов 14. Последние размещаются попарно на двух трубчатых направляющих5,которые одними концами соединены консольцо со стойками при помощи пальцев 16,а другими шарнирно соединены с проме,жуточной опорой 17, которая, в свою очередь, царцирно установлена ца перемычке 18, жестко установленной ца лыжах 7.Промежуточная опора 17 и каретка1 соединены между собой гидродомкратом 19 пере-.вижки каретки по трубчатым напоавляющнм 15.Выемка угля с помощью предлагаемогощитового агрегата производится отдельнымилентами глубиной 0,6 - 0,7 м. Первоначальнопроизводится выемка угля конвейеростругомв подкровельцой пачке под краем щитового 40 перекрытия (фиг, ), Для этого каретка 1 выдвигается по трубчатым направляющим 15 в направлении кровли гндродомкратом 19, а конвейероструг подается к кровле гидродомкратом 3 горизонтальной подачи. После выемки подкровельиой пачки гидро- домкратами 3 и 19 конвейероструг 2 отводится в безопасное положение под щитовое перекрытие 6, которое затем передвигается вперед и вниз на передний целик гидро. домкратами 10После этого начинается выемка угля по остальной, площади забоя в направлении к почве пласта (фиг. 2). По окончании отбойки угля у почвы пласта конвейероструг отводится в безопасное положение под щитовое перекрытие гидродомкратами 3, 4 и 19 и при помощи гидродомкратов 10 производится переданкка лыж крепи вниз до их упора в массив угля,Форлула изобретенияКитовой агрегат для отработки мощных крутонаклонных угольных пластов, включаю. ший щитовое перекрытие, стойки, установленные между перекрытием и лыжами, коцвейероструг с механизмом подвески к перекрытгно с гндродомкратом подачи и гидро- домкратом качания, гигродомкраты передвижки агрегата, отличающийся тем, что, с целью повышения эффективности работы за счет отбойки угля по всей площади забоя одним нсполцительным органом, механизм подвески к перекрытию снабжен перемыч. кой, трубчатыми направляющими, промежуточной опорой н кареткой с четырьмя трубчатыми ползуцами, установленными попарно на трубчатые направляющие, шарнирно закрепленные одними концами на стойках, а другими ца промежуточной опоре, пи этом. каретка связана посредством гидродомкрата подачи с промежуточной опорой, которая шарнирно закреплена ца перемычке, жест: з установленной на лыжах.145752 В-В авнтель В. Страход И. Вересж 378 а йй изобретениям Ж - 35, Раушская бинат Патента, г Корректо Подпнсн рав ГКНТ ССС арина,01 открытиям нринаб., д. 4/ЬУжгород, ул. Га СосРедактор Г. Наджарян ТехреЗаказ 4356 ТираВНИИПИ Государственного комитет113035, Москва,Производственно-иэд ательскнй ком
