Кернорватель

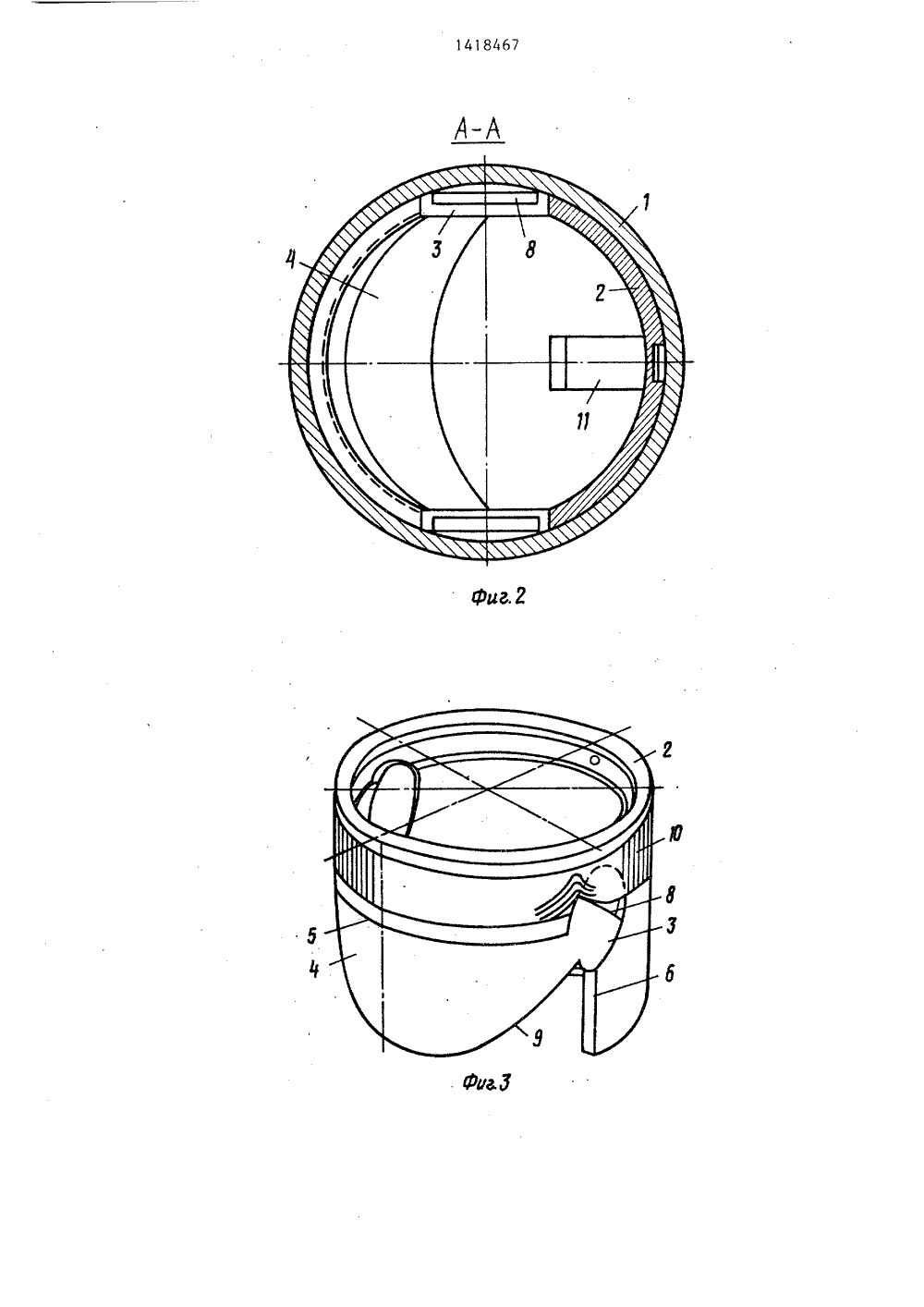

САНИЕ ИЗОБРЕТЕНИЯ ьЛн, ТЛТОР СНОМ ЕТЕЛЬСТВ 981 к горн ь наде п еспеч ения ьца к кер- подвижной ьц его ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Сургутское отделение Западно-Сибирского научно-исследовательского и проектного института технологии глубокого разведочного бурения (72) Г.К.Ешимов(56) Авторское свидетельство СССР У 170439, кл. Е 21 В 25/00, 1965.Авторское свидетельство СССР У 968324, кл. Е 21 В 25/10, 1(57) Изобретение относитсяром-ти и позволяет повысиность отрыва керна путем оприжатия захватного полукону. Он включает корпус 1 с.обоймой, состоящий из несущ 2 с гнездами, в которых размещены в виде круглых пластин оси 3 захватного полукольца (ПК ) 4, установленного в вырезе 6 кольца 2 с упором в него между гнездами, имеющего кольцевую выточку 7 и упругий элемент, который выполнен в виде кольца 10 и размещен в выточке 7. Нижняя кромка выточки 7 расположена на высоте над осью вращения ПК 4, не превышающей половины радиуса гнезда, и на круглых пластинах осей 3 под углом к его упорной поверхности, равным углу поворота ПК 4. Под действием входящего керна ПК 4 поворачивается, упру" гий элемент утапливается и, расший ряясь, взаимодействует со стенками э корпуса 1. Режущая кромка ПК 4 вэаю. модействует с керном по спирали, а отрыв керна производится подъемом С: снаряда. 5 ил.Кернорватель работает следующим образом.При спуске снаряда в скважину захватное полукольцо 4 под действием упругого кольца 10 на кромки 8 осей 3 поворачивается на некоторый угол, После постановки снаряда на забой полукольцо 4 под действием входящего в полость обойми керна поворачива-, ется, упираясь кромкой 5 в кромку 50 Изобретение относится к горной промышленности, а точнее к Нефтегазодобывающей, и может быть использовано в бурении при отделении от массива и удержании при подъеме керна.Цель изобретения - повышение на дежности отрыва керна путем обеспечения прижатия захватного полукольца к керну. 10На фиг,1 изображен кернователь, вид сбоку; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - обойма кернователя, аксонометрия; на фиг.4 - то же, ; с внутренним расположением упругогоэлемента; на фиг.5 - то же, вид сбо КуКернователь состоит из корпуса 1 с подвижной обоймой, включающей несущее кольцо 2 с гнездами, в которыхразмещены в виде круглых пластин оси 3 захватного полукольца 4 с уцорной поверхностью 5, расположенного в вы резе 6 несущего кольца 2. На поверх,ности несущего кольца 2 выполнена 25 :кольцевая выточка 7, а на круглых пластинах-осях 3 - паз с кромкой 8 ,под углом к плоскости упорной кромки5, равным углу скоса нижней кромки 9 полукольца 4, на которых может повер ,нуться это полукольцо 4 вокруг осей 3. В кольцевой выточке 7 размещен упругий элемент, выполненный в виде кольца 10. Жесткость упругого кольца подбирают исходя из прочнос 3 , ти горных пород. С противоположной полукольцу 4 стороны несущего кольца 2 размещен рычажок 11 в окне 12.Нижняя кромка кольцевой выточки 7 несущего кольца 2 расположена на 40 высоте под осью вращения захватного полукольца 4, не превышающей половины радиуса гнезда, и на круглых пластинах осей 3 захватного полукольца 4 под углом к его упорной поверх ности, равным углуповорота захватного полукольца.1 выреза 6 несущего кольца 2, а рычажок 11, поворачиваясь вокруг своих осей, утапливает упругий элемент 10, который в случае наружного выполнения ( фиг,2) расширяется и взаимодействует со стенками корпуса 1При постоянной углубке взаимодействие режущей кромки полукольца 4 с керном происходит по спирали и керн не разрушается, При прекращении углубки перед подъемом продолжительное вращение приводит к подрезанию керна у основания. В случае применения невращающихся керноприемных труб отрыв керна производится подъемом снаряда. При этом совместное воздействие ры чажка 11 и полукольца 4 обеспечивает величину необходимого для отрыва керна усилия.В варианте с внутренним расположением упругого кольца 10 (фиг.4) последнее при сжатии поднимающихся под действием входящего в полость обоймы керна кромок 8 осей 3 расширяется, обеспечивая беспрепятствен-. ное прохождение керна благодаря наклонному расположению витков пружины правой навивки, способствуя этому прохождению при отрыве керна обеспечивается сжатие упругого элемента 10 (пружины).Формула изобретенияКернорватель, включающий корпус с подвижной обоймой, состоящий из несущего кольца с гнездами, в которых размещены в виде круглых пластин оси захватного полукольца, установленного в вырезе несущего кольца с упором в него между гнездами и имеющего кольцевую выточку и упругий элемент, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности отрыва керна путем обеспечения прижатия захватного полукольца к керну, нижняя кромка кольцевой выточки несущего кольца расположена на высоте над осью вращения захватного полукольца, не превышающей половины радиуса гнезда и на круглых пластинах осей захватного полукольца под углом к его упорной поверхности, равным углу поворота захватного полукольца, а упругий элемент выполнен в виде кольца и размещен в кольцевой выточке..Коэориз да Тираж 53 аказ 4138 одписно аушс Производственно-полиграфическое предприятие,Проект жго род ВНИИПИ Государствен по делам изобрет113035, Москва, Ж,фиа 41 ого ний итета СССРткрытийнаб., д.
