Программируемый генератор импульсов

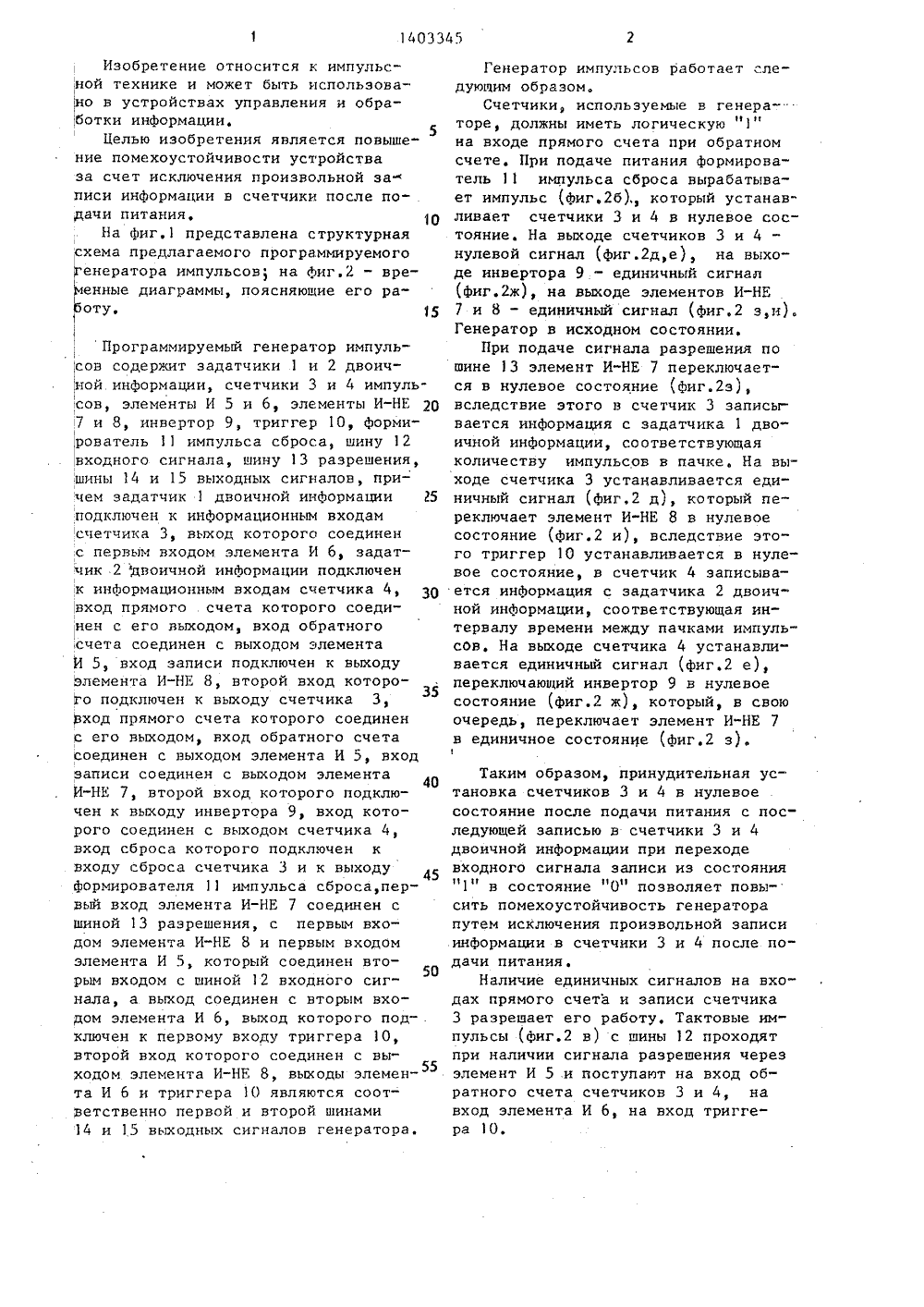

/64 ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Извано вботки и льэ обр Я повышен тора. Г 1 и 2 д раи ки ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ РАМИИРУЕМЫЙ ГЕНЕРАТОР ИМПУ бретение может быть исп стройствах управления и формации. Цель .,изобрете е помехоустойчивости ге нератор содержит задатч оичной информации, счет 3 и 4 импульсов, элемент И 5, инвертор 9, В устройство введены элементИ 6, два элемента И-НЕ 7 и 8, триггер 10 и формирователь 11 импульсасброса. Благодаря этому расширяютсяфункциональные возможности устройства путем формирования дополнительного выходного импульса, соизмеримогопо длительности с формируемой пачкойимпульсов, программирования интервала времени между пачками (сформированными импульсами) и повышается помехоустойчивость устройства путемисключения произвольной записи информации в счетчик после подачи питания,Изобретение относится к импульс,ной технике и может быть использовано в устройствах управления и обработки информации,5Целью изобретения является повышение помехоустойчивости устройстваза счет исключения произвольной записи информации в счетчики после подачи питания, 10На Фиг.1 представлена структурнаясхема предлагаемого программируемогог енератора импульсов; на Фиг.2 - вреенные диаграммы, поясняющие его работу. 15Программируемый генератор импульсов содержит задатчики 1 и 2 двоичной информации, счетчики 3 и 4 импульсов, элементы И 5 и 6, элементы И-НЕ 207 и 8, инвертор 9, триггер 10, Форми,рователь 11 импульса сброса, шину 12входного сигнала, нину 13 разрешения,шины 14 и 15 выходных сигналов, причем задатчик 1 двоичной информации 35подключен к информационным входамсчетчика 3, выход которого соединенс первым входом элемента И 6, задатчик 2 двоичной информации подключенк информационным входам счетчика 4,вход прямого счета которого соединен с его выходом, вход обратногосчета соединен с выходом элементаИ 5, вход записи подключен к выходуэлемента И-НЕ 8, второй вход которого подключен к выходу счетчика 3,35вход прямого счета которого соединенс его выходом, вход обратного счетасоединен с выходом элемента И 5, входзаписи соединен с выходом элементаИ-НЕ 7, второй вход которого подключен к выходу инвертора 9, вход которого соединен с выходом счетчика 4,вход сброса которого подключен квходу сброса счетчика 3 и к выходу 45Формирователя 11 импульса сброса,первый вход элемента И-НЕ 7 соединен сшиной 13 разрешения, с первым входом элемента И-НЕ 8 и первым входомэлемента И 5, который соединен вторым входом с ниной 12 входного сигнала, а выход соединен с вторым входом элемента И б, выход которого под- .ключен к первому входу триггера 10,второй вход которого соединен с выходом элемента И-НЕ 8, выходы элемен 55та И б и триггера 10 являются соответственно первой и второй шинамии 15 выходных сигналов генератора,Генератор импульсов работает следующим образом.Счетчики, используемые в генераторе, должны иметь логическую "1" на входе прямого счета при обратном счете. При подаче питания формирователь 11 импульса сброса вырабатывает импульс (фиг.2 б)., который устанавливает счетчики 3 и 4 в нулевое состояниеНа выходе счетчиков 3 и 4 - нулевой сигнал (Фиг.2 д,е), на выходе инвертора 9 - единичный сигнал (фиг.2 ж), на выходе элементов И-НЕ 7 и 8 - единичный сигнал (Фиг.2 з,и). Генератор в исходном состоянии.При подаче сигнала разрешения по шине 13 элемент И-НЕ 7 переключается в нулевое состояние (Фиг.2 з), вслецствие этого в счетчик 3 записывается информация с задатчика 1 двоичной информации, соответствующая количеству импульсов в пачке. На выходе счетчика 3 устанавливается единичный сигнал (Фиг.2 д), который переключает элемент И"НЕ 8 в нулевое состояние (Фиг.2 и), вследствие это" го триггер 10 устанавливается в нулевое состояние, в счетчик 4 записывается информация с задатчика 2 двоичной информации, соответствующая интервалу времени между пачками импульсов. На выходе счетчика 4 устанавли" вается единичный сигнал (фиг.2 е), переключающий инвертор 9 в нулевое состояние (фиг.2 ж), который, в свою очередь, переключает элемент И-НЕ 7 в единичное состояние (Фиг.2 з), 1Таким образом, принудительная установка счетчиков 3 и 4 в нулевое состояние после подачи питания с последующей записью в счетчики 3 и 4 двоичной информации при переходе входного сигнала записи из состояния "1" в состояние "0" позволяет повысить помехоустойчивость генератора путем исключения произвольной записи информации в счетчики 3 и 4 после подачи питания.Наличие единичных сигналов на входах прямого счета и записи счетчика 3 разренает его работу. Тактовые импульсы (Фиг.2 в) с нины 12 проходят при наличии сигнала разренения через элемент И 5 и поступают на вход обратного счета счетчиков 3 и 4, на вход элемента И б, на вход триггера 10.з 140Элемент И 6 открыт для прохождения тактовых импульсов единичным .сигналом с выхода счетчика 3. Начинается формирование пачки импульсов (Фиг. 2 к). Счетчик 3 считает задние фронты Формируемых импульсов в пачке, Первым импульсом пачки триггер 1 О устанавливается в единичное состояние, начинается формирование импульса, огибающего пачку (фиг.2 л). Нулевой сигнал с выхода элемента И-НЕ 8 запрещает счет счетчику 4.После выдачи запрограммированного количества импульсов на выходе счетчика 3 Формируется нулевой сигнал (Фиг.2 д), который закрывает элемент И б, прекращая тем самым Формирование пачки импульсов, останавливает счетчик 3 по входу прямого счета, переключает элемент И-НЕ 8 в единичное состояние (Фиг.2 и), разрешая тем самым Формирование интервала времени между пачками в соответствии с заданным кодом, устанавливает триггер 10 в нулевое состояние, прекращая тем самым Формирование импульса, огибающего пачку (Фиг.2 л).Счетчик 4 считает задние Фронты импульсов, количество которых опре" деляет интервал времени между пачками. После отсчета запрограммированного количества импульсов на выходе счетчика 4 Формируется нулевой сигнал (Фиг.2 е), который останавливает счетчик 4 по входу прямого счета, переключает инвертор 9 в единичное состояние (фиг.2 ж), которым элемент И-НЕпереключается в нулевое состояние (фиг. 2 з), разрешая тем са" мым запись новой информации с задатчика 1 двоичной информации в счетчик 3. На выходе счетчика 3 устанавливается единичный уровень (Фиг.2 д), который открывает вход прямого счета самого счетчика, открывает элемент .И 6 для прохождения тактовых импульсов (фиг.2 к), переключает элемент И-НЕ 8 в нулевое состояние (фиг.2 и), разрешая тем самым запись новой информации с задатчика 2 двоичной информации в счетчик 4. На выходе счетчика 4 устанавливается единичный уровень (Фиг.2 е), переключающий инвертор 9 в нулевое состояние (фиг.2 ж), которым элемент И-НЕпереключается в единичное состояние (Фиг.2 з),разрешая тем самым работу счетчика 3. 3345Далее весь цикл работы генератораповторяется.При записи в счетчики 3 и 4 нулевой информации происходит блокировка работы счетчиков по входам прямого счета, т.е. блокировка работы генератора в целом.10 Период следования пачек импульсов(сформированных импульсов) Т состойит из времени непосредственного формирования пачки и Т и времени формирования интервала между пачками 15 м Т, т.е.п Т + м Т = (п + м). Тгде Т " период следования тактовыхимпульсов;и - количество импульсов в 20пачке;м - количество импульсов, определяющих интервал временимежду пачками,25 Формула из обретенияПрограммируемый генератор импульсов, содержащий первый и второй задатчики двоичной информации, выходыкоторых подключены соответственно кинформационным входам первого и второго счетчиков импульсов, выход второго счетчика импульсов соединен свходом инвертора, первый элемент И, З 5 о т л и ч а ю щ и й с я тем, что,с целью повышения помехозащищенности, в него введены Формирователь импульса сброса, первый и второй эле"менты И-НЕ, второй элемент И и триг О гер, причем первый вход первого эле"мента И соединен с входной шиной,второй вход - с шиной разрешения ис первыми входами первого и второгоэлементов И-НЕ, выходы которых соот ветственно подключены к счетным входам первого и второго счетчиков им.пульсов, вычитающие входы которыхподключены к выходу первого элемента И и первому входу второго элемен та И, второй вход которого соединенс выходом первого счетчика импульсов,с суммирующим входом первого счетчи"ка импульсов и с вторым входом второго элемента И-НЕ, выход которого сое динен с В-входом триггера, Б-вход которого соединен с выходом второгоэлемента И, выход инвертора подключен к второму входу первого элемента5 1403345 6И-НЕ, вход инвертора соединен с сум- го и второго счетчиков импульсов подмируюцим входом второго счетчика им- ключены к выходу Формирователя импульсов, а установочные входы перво- пульса сброса. Фи ставитель Б.Чиж Редактор ЮСеред Корректор ИЛуска Крав каз 3003/54 Тираж 928 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная В 1 ИИПИ Государственно поделам изобретег13035, Москва, Ж, Р 11 одп ис нго комитета ССий и открытийушская наб., д
