Каркас здания или сооружения

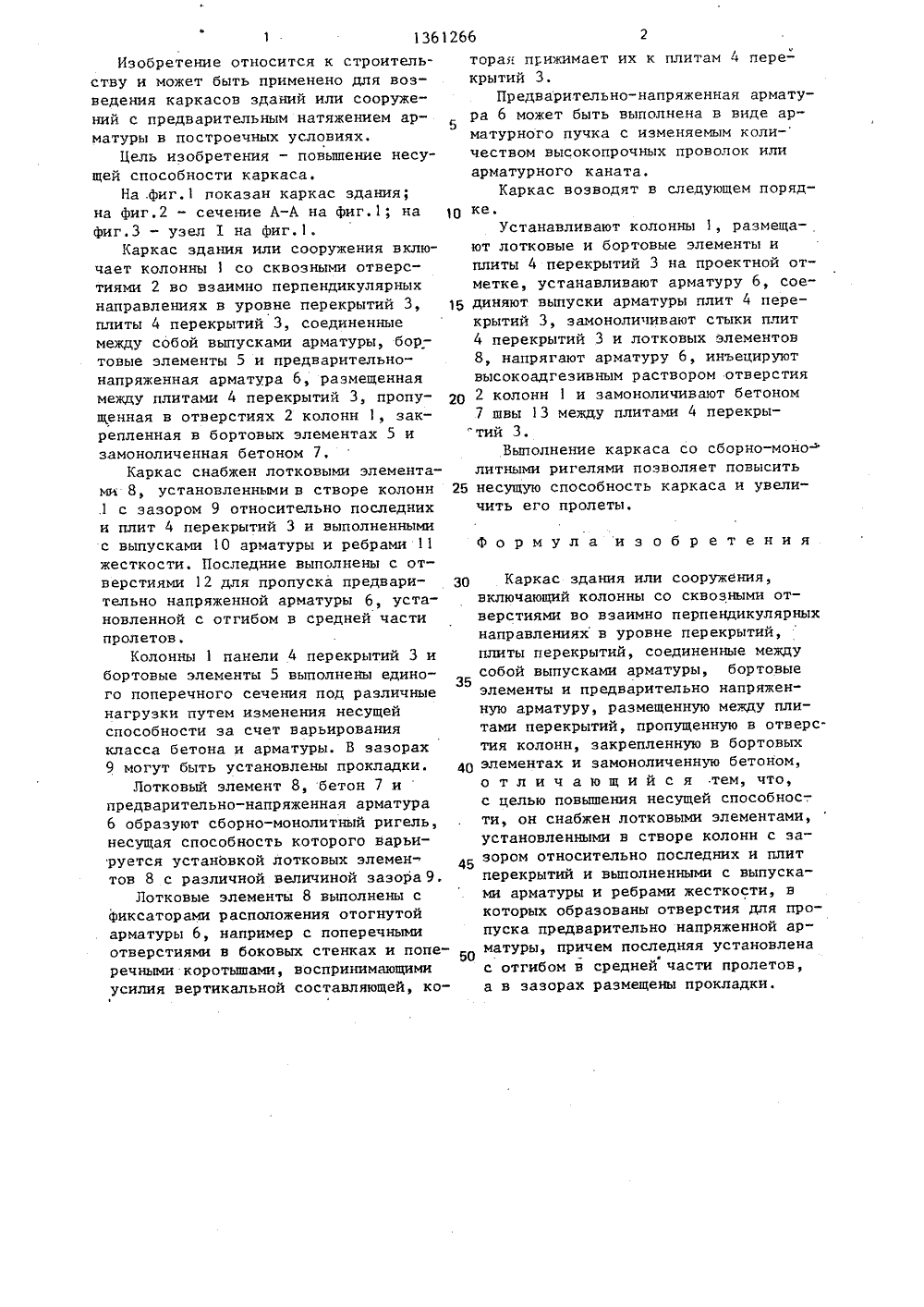

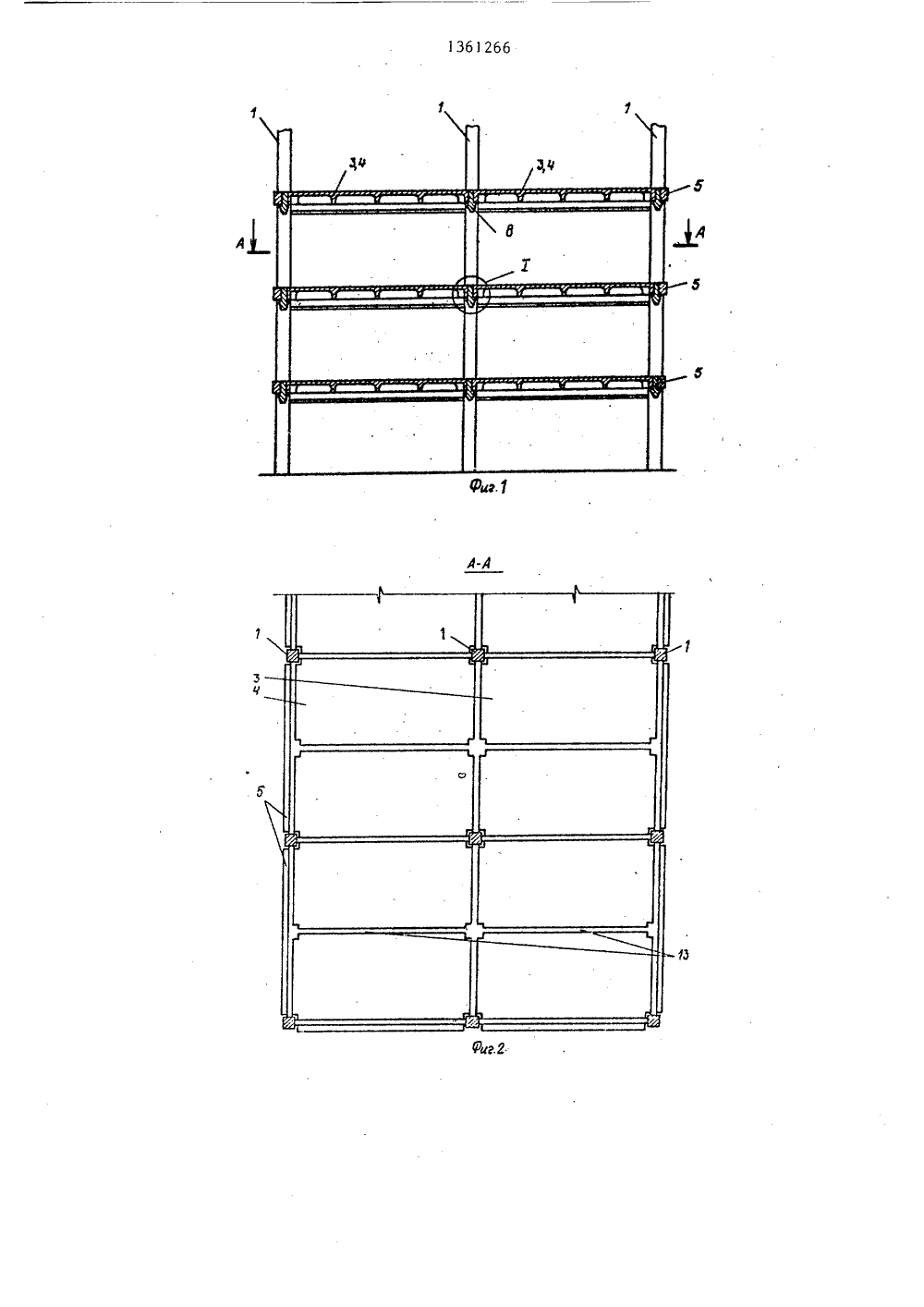

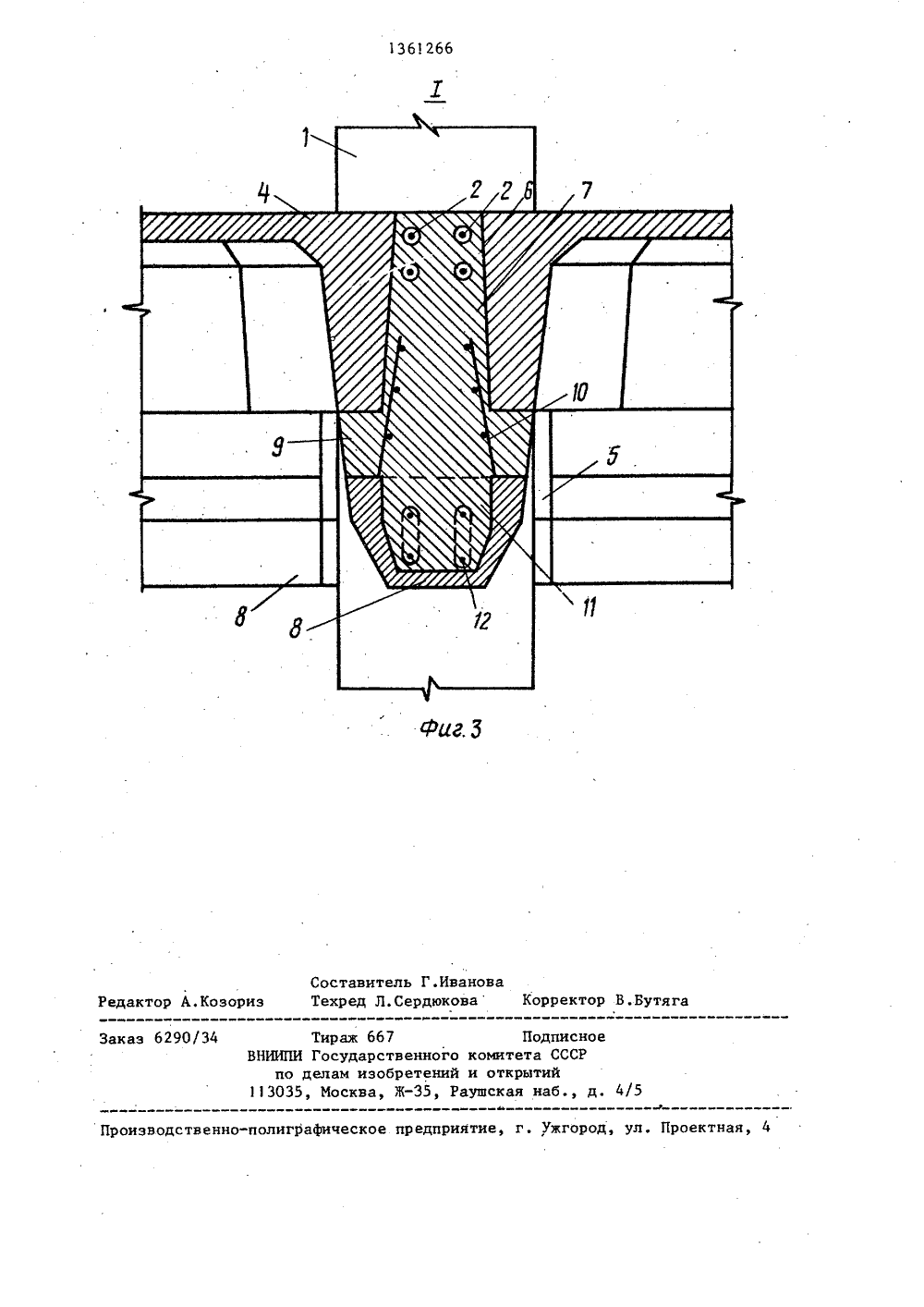

ЕНИЯ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ АНИЕ ИЗО АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71.) Тбилисский зональный научноисследовательский и проектный институт типового и экспериментальногопроектирования жилых и общественныхзданий(56) Авторское свидетельство СССРВ 817168, кл. Е 04 В 5/02, 1979.(54) КАРКАС ЗДАНИЯ ИЛИ СООРУЖЕНИЯ(57) Изобретение относится к каркасам зданий или сооружений. Цель изобретения - повьппение несущей способности. Лотковые элементы выполненыс ребрами жесткости и выпусками арматуры и установлены в створе колоннс зазором относительно плит перекрытий и колонн. В зазорах размещеныпрокладки. Предварительно-напряжен- .ная арматура пропущена в отверстияхребер жесткости лотковых элементовс отгибом в средней части пролетов.3 ил,Изобретение относится к строительству и может быть применено для возведения каркасов зданий или сооружений с предварительным натяжением арматуры в построечных условиях.Цель изобретения - повышение несущей способности каркаса.На .фиг.1 показан каркас здания;на фиг.2 - сечение А-А на фиг,1; нафиг.3 - узел 1 на фиг.1.Каркас здания или сооружения включает колонны 1 со сквозными отверстиями 2 во взаимно перпендикулярныхнаправлениях в уровне перекрытий 3,плиты 4 перекрытий 3, соединенныемежду собой выпусками арматуры, бортовые элементы 5 и предварительнонапряженная арматура 6, размещеннаямежду плитами 4 перекрытий 3, пропущенная в отверстиях 2 колонн 1, закрепленная в бортовых элементах 5 изамоноличенная бетоном 7,Каркас снабжен лотковыми элементами 8, установленными в створе колонн.1 с зазором 9 относительно последнихи плит 4 перекрытий 3 и выполненнымис выпусками 10 арматуры и ребрами 11жесткости, Последние выполнены с отверстиями 12 для пропуска предварительно напряженной арматуры б, установленной с отгибом в средней частипролетов.Колонны 1 панели 4 перекрытий 3 ибортовые элементы 5 выполнены единого поперечного сечения под различныенагрузки путем изменения несущейспособности за счет варьированиякласса бетона и арматуры. В зазорах9 могут быть установлены прокладки.Лотковый элемент 8, бетон 7 ипредварительно-напряженная арматура6 образуют сборно-монолитный ригель,несущая способность которого варьируется установкой лотковых элементов 8 с различной величиной зазора 9,Лотковые элементы 8 выполнены сФиксаторами расположения отогнутойарматуры 6, например с поперечнымиотверстиями в боковых стенках и поперечными коротышами, воспринимающимиусилия вертикальной составляющей, кочторая прижимает их к плитам 4 перекрытий 3,Предварительно-напряженная арматура 6 может быть выполнена в виде арматурного пучка с изменяемым коли- чеством высокопрочных проволок или арматурного каната.Каркас возводят в следующем поряд О кеУстанавливают колонны 1, размещают лотковые и бортовые элементы и плиты 4 перекрытий 3 на проектной отметке, устанавливают арматуру 6, сое диняют выпуски арматуры плит 4 перекрытий 3, замоноличивают стыки плит 4 перекрытий 3 и лотковых элементов 8, напрягают арматуру б, инъецируют высокоадгезивным раствором отверстия 2 О 2 колонн 1 и замоноличивают бетоном7 швы 13 между плитами 4 перекры"тий 3.Выполнение каркаса со сборно-моно-литными ригелями позволяет повысить 25 несущую способность каркаса и увеличить его пролеты.Формула и з о б р е т е н и яЗО Каркас здания или сооружения,включающий колонны со сквозными отверстиями во взаимно перпендикулярныхнаправлениях в уровне перекрытий,плиты перекрытий, соединенные между 35собой выпусками арматуры, бортовыеэлементы и предварительно напряженную арматуру, размещенную между плитами перекрытий, пропущенную в отверстия колонн, закрепленную в бортовых 40 элементах и замоноличенную бетоном,о т л и ч а ю щ и й с я .тем, что,с целью повышения несущей способнос-.ти, он снабжен лотковыми элементами,установленными в створе колонн с зазором относительно последних и плитперекрытий и выполненными с выпусками арматуры и ребрами жесткости, вкоторых образованы отверстия для пропуска предварительно напряженной арматуры, причем последняя установленас отгибом в средней части пролетов,а в зазорах размещены прокладки.136266 Составитель Г.ИвановаТехред Л.Сердюкова Корректор В.Бутя ор А.Козо Тираж 667 ИИПИ Государственного ко по делам изобретений и 113035, Москва, Ж, Раушаказ 6290 Подписимитета СССР ткрытий кая наб.,ВН 4 роектная, 4 зводственно-полиграфическое предприятие, г. Ужгоро
