Способ измерения времени запаздывания срабатывания параллельно работающих разрядников

Номер патента: 1339703

Авторы: Капишников, Осмоловский

ZIP архив

Текст

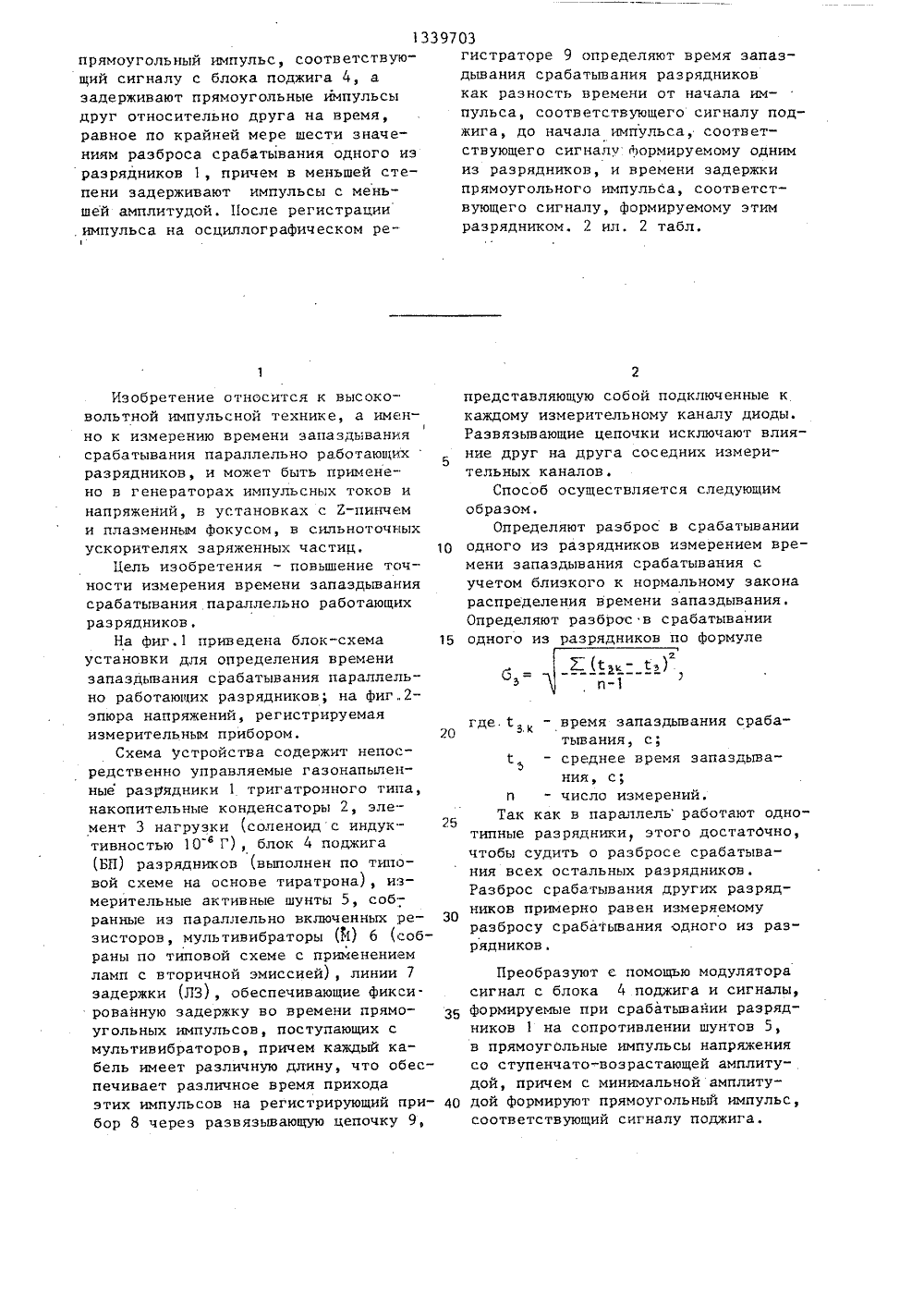

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСНРЕСПУБЛИК 9ИСАНИЕ ИЗОБРЕТЕНИ ВРЕМЕНИ ЗАПАЗ- ПАРАЛЛЕЛЬНО ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Научно-исследовательский институт высоких напряжений при Томском политехническом институте им.С.М.Кирова(56) Каляцкий И.И., Коршунов Г.С Пичурина Н.Г. Параллельная работа разрядников в генераторе. импульсов тока. - ПТЭ, 1978, У 4, с.122-124.Арад В., Руден Е. Простое устройство для контроля работы системЫ с несколькими разрядниками. - Приборы для научных исследований, 1984, У 11 с145-147.(54) СПОСОБ ИЗМЕРЕНИЯД 11 ВАНИЯ СРАБАТЫВАНИЯРАБОТАЮЩИХ РАЗРЯДНИКОВ(57) Изобретение относится к высоковольтной импульсной технике и может быть использовано для измерения времени запаздывания срабатывания параллеьно работающих разрядников, . Цель изобретения - повышение точнос" ти измерения времени запаздывания срабатывания эа счет преобразования сигналов, формируемых мультивибраторами 6 при срабатывании разрядни" ков 1, в прямоугольные импульсы напряжения с возрастающей амплитудой, а также задержки прямоугольных импульсов отдносительно друг друга с помощью линий задержки 7, При этом с минимальной амплитудой формируютпрямоугольный импульс, соответствующий сигналу с блока поджига 4, азадерживают прямоугольные импульсыдруг относительно друга на время,равное по крайней мере шести значениям разброса срабатывания одного иэразрядников 1, причем в меньшей степени задерживают импульсы с меньшей амплитудой. После регистрации,импульса на осциллографическом ре 339703гистраторе 9 определяют время запаздьвания срабатьвания разрядниковкак разность времени от начала импульса, соответствующего сигналу поджига, до начала импульса, соответствующего сигналу формируемому однимиз разрядников, и времени задержкипрямоугольного импульса, соответствующего сигналу, формируемому этимразрядником. 2 ил. 2 табл.Изобретение относится к высоковольтной импульсной технике, а именно к измерению времени запаздывания срабатывания параллельно работающихразрядников, и может быть применено в генераторах импульсных токов и напряжений, в установках с Е-пинчем и плазменным фокусом, в сильноточных ускорителях заряженных частиц, 10Цель изобретения - повышение точности измерения времени запаздывания срабатывания параллельно работающих разрядников.На фиг.1 приведена блок-схема 15 установки для оПределения времени запаздьвания срабатьвания параллельно работающих разрядников; на фиг 2- эпюра напряжений, регистрируемая измерительным прибором. 20Схема устройства содержит непосредственно управляемые газонапыленные разрядники 1 тригатронного типа, накопительные конденсаторы 2, элемент 3 нагрузки (соленоид с индук тивностью 10Г), блок 4 поджига (БН) разрядников (выполнен по типовой схеме на основе тиратрона), измерительные активные шунты 5, собранные из параллельно включенных ре зисторов, мультивибраторы (Й) 6 (собраны по типовой схеме с применением ламп с вторичной эмиссией), линии 7 задержки (ЛЗ), обеспечивающие фиксированную задержку во времени прямоугольных импульсов, поступающих с мультивибраторов, причем каждый кабель имеет различную длину, что обеспечивает различное время прихода этих импульсов на регистрирующий при бор 8 через развязьвающую цепочку 9,представляющую собой подключенные к каждому измерительному каналу диоды. Развязывающие цепочки исключают влияние друг на друга соседних измерительных каналов.Способ осуществляется следующим образом,Определяют разброс в срабатывании одного из разрядников измерением времени запаздывания срабатывания с учетом близкого к нормальному закона распределения времени запаздывания. Определяют разброс в срабатывании одного из разрядников по формулег( к з) бйз игде. з- время запаздывания срабатывания, с;среднее время запаздываьния, с;и - число измерений.Так как в параллель работают однотипные разрядники, этого достатОчно, чтобы судить о разбросе срабатывания всех остальных разрядниковРазброс срабатывания других разрядников примерно равен измеряемому разбросу срабатывания одного из разрядников.Преобразуют с помощью модулятора сигнал с блока 4 поджига и сигналы, формируемые при срабатьвании разрядников 1 на сопротивлении шунтов 5, в прямоугольные импульсы напряжения со ступенчато-возрастающей амплитудой, причем с минимальной амплитудой формируют прямоугольный импульс, соответствующий сигналу поджига.з 13397С помощью линий 7 задержки задерживают прямоугольные импульсы, соответствующие сигналам, формируемым присрабатывании разрядников 1, друготносительно друга на время, зависящее от разброса в срабатывании разрядников 1, причем, чем меньшеамплитуда прямоугольного импульса,тем меньше его задерживают. 1.0Обеспечивают развязку каналоврегистрации друг относительно другас тем, чтобы исключить влияние измерительных каналов друг на друга,что обеспечивается применением развязывающих цепей 9.Регистрируют полученную последовательность импульсов с помощью осциллографического регистратора илидругого регистратора) 8, определяют время запаздывания срабатываниякаждого из разрядников из выражения03 времени задержки прямоугольных сигналов друг относительно другак раэбросу срабатывания разрядников 6)В табл,1 приведены результаты оценки погрешности измерения 3 в зависимости от соотношения/ ,Т а б л и ц а 1 Опыт34где 1 - время запаздывания сраба 31тывания 1-го разрядника,с,- время от начала импульса,соответствующего сигналуподжига, до начала импульса, соответствующегосигналу, формируемому1"м разрядником, с;- время задержки прямоугольного импульса, соответствующего сигналу, формируемому 1-м разрядником, с.Осциллограмма сигнала, фиксируемая на трубке осциллографического регистратора, представляет собой ступенчатый импульс напряжения, по которому, зная время задержки в линиях задержки (эта величина точно определяется при градуировке измерительной системь), находится время запаздывания срабатывания каждого из параллельно включенных разрядниковВремя запаздывания срабатывания определяется как разность времени от начала импульса, соответствующего сигналу, формируемому каждым разрядником 1 и времени задержки прямоугольного импульса, соответствующего сигналу, Аормируемому каждым разрядником ь, т,е. й, = й; -7Экспериментально показано, что точность измерения времени запаздывания срабатывания параллельно работающих разрядников зависит от отношения25 5 40 Таблица 2 Способ измере- ния б, Е Число измере- ний Предлагаемый 30 30 45 Изв естный50 Разброс в срабатывании каждого :из разрядников примерно равен 1 нс. Исходя из этого, время задержки преобразованных в прямоугольные импульсы сигналов, формируемых при срабатывании разрядников, для предлагаемого способа выбрано равным примерно 8 нс. Как видно из табл.1, минимальная погрешность измерения времени 30 запаздывания срабатывания может бытьдостигнута при/6 э Ъ 6,Результаты сравнения погрешностейизмерения времени запаздывания срабатывания параллельно включенных З 5 разрядников для предлагаемого способа и известного приведены втабл.2 1 число параллельно работающих разрядников при измерении пообоим способам равно пяти).Заказ 4234/46 Тираж 625 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Производственно-полиграфическое предприятие, г.ужгород, ул. Проектная, 4 51Иэ табл.2 следует, что предлагае" мый способ измерения времени эапаз. дывания срабатывания параллельно включенных разрядников характеризуется почти на порядок меньшей погрешностью измерения времени запаздывания по сравнению с известным.Таким образом, предлагаемый способ измерения по сравнению с известным, позволяет почти на порядок повысить точность измерения времени запаздывания параллельно включенных разрядников, что делает весьма перспективным его применение для контроля временных характеристик разрядников, используемых для коммутации модулей емкостных накопителей с повышенным энергозапасом (десятки, сотни кДж). Формула изобретения Способ измерения времени запаздывания срабатывания параллельно работающих разрядников, посредством преобразования сигналов, формируемых при срабатывании разрядников в прямоугольные импульсы напряжения, их задержки друг относительно друга и совместной регистрации, о т л ич а ю щ и й с я тем, что, с целью повышения точности измерения, перец 339703бпреобраэовайием сигналов определяютразброс срабатывания одного из разрядников,затем осуществляют преобра 5эование сигнала поджига и сигналов,формируемых разрядниками, в прямоугольные импульсы напряжения со ступенчатой возрастающей амплитудой,причем с минимальной амплитудой формируют прямоугольный импульс, соответствующий сигналу поджига, задерживают прямоугольные импульсы, соответствующие сигналам, формируемымразрядниками, причем,чем меньшеамплитуда импульса, тем меньше егозадерживают, после регистрации определяют время запаздывания разрядников из выражения; время запаздывания срабатывания 1-го разрядника, с;время от начала импульса, соответствующего сигналу поджига, до начала импульса, соответствующего сигналу, формируемому 1-м разрядником, с;время задержки прямоугольного импульса, соответствую, щего сигналу, формируемому 1-м разрядником, с.

Смотреть

Заявка

3978836, 22.11.1985

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ВЫСОКИХ НАПРЯЖЕНИЙ ПРИ ТОМСКОМ ПОЛИТЕХНИЧЕСКОМ ИНСТИТУТЕ ИМ. С. М. КИРОВА

КАПИШНИКОВ НИКОЛАЙ КУЗЬМИЧ, ОСМОЛОВСКИЙ МИХАИЛ ЕВГЕНЬЕВИЧ

МПК / Метки

МПК: H01T 15/00

Метки: времени, запаздывания, параллельно, работающих, разрядников, срабатывания

Опубликовано: 23.09.1987
