Система передачи дискретной информации

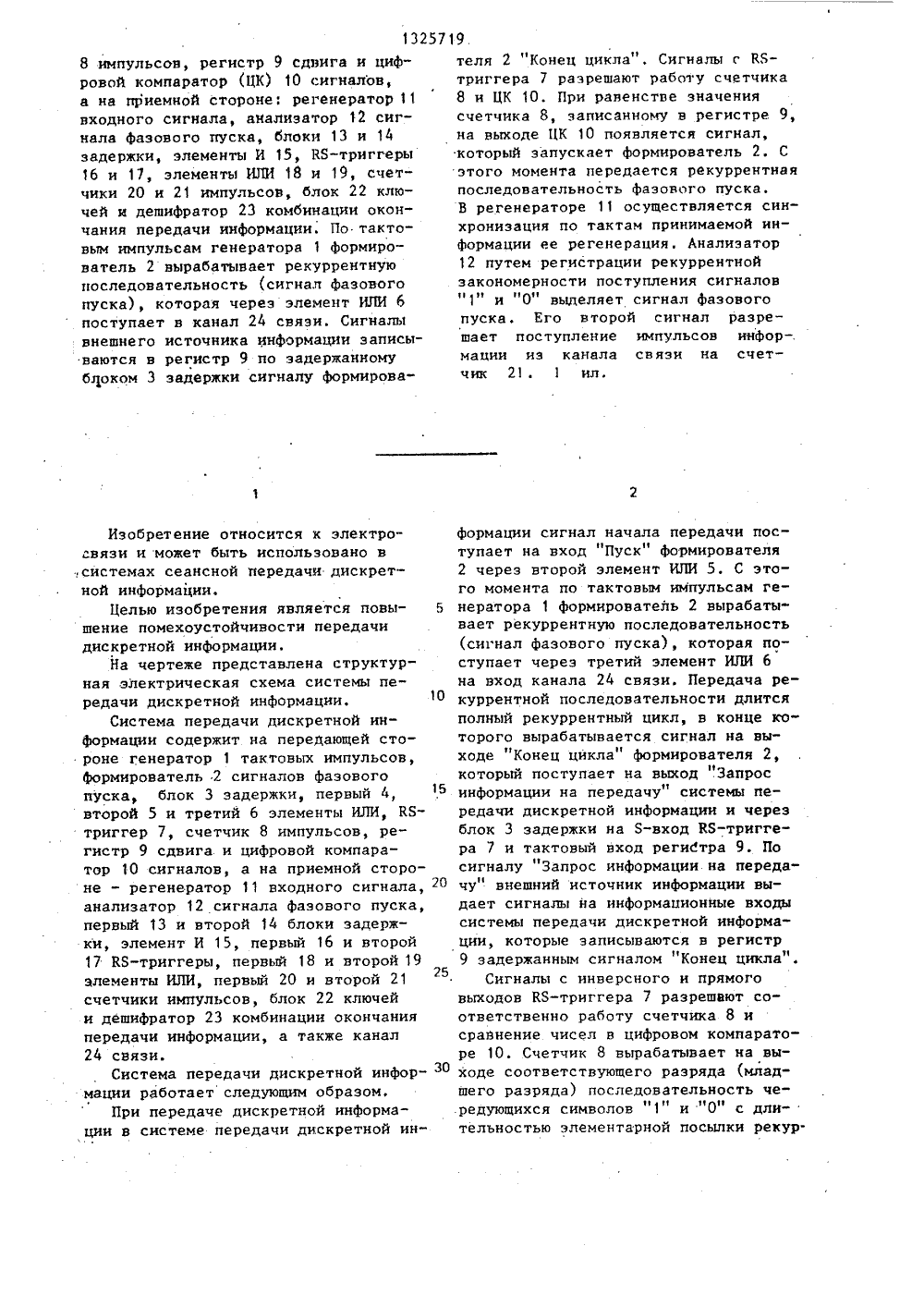

)3щ п ОПИСАНИЕ ИЭОБРЕТЕНИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ РЕТНОЙ ИНюл, В 27н, В.А. Романов, ,А, Погодин(088.8)видетельство СССР 04 1, 7 10, 1963. детельство СССР 86 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И.ОТКРЫТИИ(54) СИСТЕМА ПЕРЕДАЧИ ДИСКФОРМАЦИИ(57) Изобретение относитсясвязи и обеспечивает повышхоустойчивости передачи диинформации. Система передаретной информации содержитдакицей стороне: генераторимпульсов, формирователь 2фазового пуска, блок 3 задменты ИЛИ 4-6, Ю-триггер к электроние поме" кретной и дискиа пере- тактовых сигнала ржки, элесчетчикФ13257 8 импульсов, регистр 9 сдвига и цифровой компаратор (ЦК) 10 сигналов, а на приемной стороне: регенератор 11 входного сигнала, анализатор 12 сигнала Фазового пуска, блоки 13 и 14 задержки, элементы И 15, КБ-триггеры 16 и 17, элементы ИЛИ 18 и 19, счетчики 20 и 21 импульсов, блок 22 ключей и дешифратор 23 комбинации окончания передачи информации. По тактовым импульсам генератора 1 Формирователь 2 вырабатывает рекуррентную последовательность (сигнал Фазового пуска), которая через элемент ИЛИ 6 поступает в канал 24 связи. Сигналы внешнего источника информации записываются в регистр 9 по задержанному блоком 3 задержки сигналу формирова 19теля 2 "Конец цикла", Сигналы с КБтриггера 7 разрешают работу счетчика8 и ЦК 10. При равенстве значениясчетчика 8, записанному в регистре 9,на выходе ЦК 10 появляется сигнал,который запускает формирователь 2. Сэтого момента передается рекуррентнаяпоследовательность Фазового пуска.В регенераторе 11 осуществляется синхронизация по тактам принимаемой инФормации ее регенерация. Анализатор12 путем регистрации рекуррентнойзакономерности поступления сигналов"1" и "0" выделяет сигнал Фазовогопуска. Его второй сигнал разрешает поступление импульсов инфор в .мации из канала связи на счетчик 21 . 1 ил.Изобретение относится к электросвязи и может быть использовано в,системах сеансной передачи дискретной информации.Целью изобретения является повы- Бшение помехоустойчивости передачидискретной информации,На чертеже представлена структурная электрическая схема системы передачи дискретной информации.1 ОСистема передачи дискретной информации содержит на передающей стороне генератор 1 тактовых импульсов,формирователь 2 сигналов фазовогопуска, блок 3 задержки, первый 4,15второй 5 и третий б элементы ИЛИ, КБтриггер 7, счетчик 8 импульсов, регистр 9 сдвига и цифровой компаратор 10 сигналов, а на приемной стороне - регенератор 11 входного сигнала, 2 Оанализатор 12 сигнала фазового пуска,первый 13 и второй 14 блоки задержки, элемент И 15, первый 16 и второй17 КБ-триггеры, первый 18 и второй 19элементы ИЛИ, первый 20 и второй 2125счетчики импульсов, блок 22 ключейи дешифратор 23 комбинации окончанияпередачи информации, а также канал24 связи,Система передачи дискретной инфор" ЗОмации работает следующим образом,Прн передаче дискретной информации в системе передачи дискретной инФормации сигнал начала передачи поступает на вход "Пуск" Формирователя 2 через второй элемент ИЛИ 5. С этого момента по тактовым импульсам генератора 1 формирователь 2 вырабатывает рекуррентную последовательность (сигнал фазового пуска), которая поступает через третий элемент ИЛИ б на вход канала 24 связи. Передача рекуррентной последовательности длится полный рекуррентный цикл, в конце которого вырабатывается сигнал на выходе "Конец цикла" формирователя 2, который поступает на выход "Запрос информации на передачу" системы передачи дискретной информации и через блок 3 задержки на Б-вход КБ-триггера 7 и тактовый вход регистра 9. По сигналу "Запрос информации на переда" чу" внешний источник информации выдает сигналы на информационные входы системы передачи дискретной информации, которые записываются в регистр 9 задержанным сигналом "Конец цикла",Сигналы с инверсного и прямого выходов КБ-триггера 7 разрешают соответственно работу счетчика 8 и сравнение чисел в цифровом компараторе 10. Счетчик 8 вырабатывает на выходе соответствующего разряда (младшего разряда) последовательность чередующихся символов "1" и "0" с длительностью элементарной посылки рекур13257 19 40 3рентной последовательности фазовогопуска. Эти символы поступают на передачу через третий элемент ИЛИ 6.На приемной стороне чередующиеся посылки " 1" и "0" способствуют поддер 5жанию синхронизации по тактам, Черезопределенное число тактовых импульсов число на выходах разрядов счетчика 8 становится равным числу, установившемуся на выходах разрядов 10регистра 9 при записи в его ячейкизначения передаваемой информации. Какследствие этого на выходе цифровогокомпаратора 10 появляется сигнал, который осуществляет запуск формирователя 2 через, второй элемент ИЛИ 5.С этого момента производится передача рекуррентной последовательности фазового пуска. Первый же символ"1 ф этой последовательности осуществляет установку по К-входу КБ-триггера 7 через первый элемент ИЛИ 4.Сигналами с прямого и инверсного вы 4ходов КБ-тригегра 7 осуществляютсясоответственно запрет сравнения чисел в цифровом компараторе 10 и установка в нулевое состояние счетчика 8, а также и удержание его в этомсостоянии весь рекуррентный цикл,После завершения передачи сигнала 30фазового пуска запрашивается новая ин.Формация на передачу, осуществляетсяее запись .в регистр 9 и передачачередующихся символов "1" и "0" дотех пор, пока число на выходах разрядов счетчика 8 не станет равным,числу, установившемуся на выходахразрядов регистра 9 при новой записиинформации,Завершение передачи информации происходит после передачи специальной комбинации окончания и подачи на вход "Конец передачи информации" системы передачи дискретной информации после очередного сигнала запроса информации на передачу. При этом происходит удержание КБ-триггера 7 по К-входу через первый элемент ИЛИ 4, что вызывает прекращение передачи.50Прием дискретной информации в системе передачи дискретной информации осуществляется следующим образом,Сигналы из канала 24 связи поступают на вход регенератора 11, в котором осуществляется синхронизация по тактам принимаемых сигналов информации, ее регенерация и выдача сигналов информации с информационного выхода регенератора 11 в соответствии с тактовыми импульсами, поступающими с его тактового выхода. Анализатор 12 производит выделение из потока поступающих на его информационный вход последовательности рекуррентного фазового пуска путем регистрации на наперед заданном интервале времени рекуррентной закономерности поступления посылок 1 и 0, После регистрации зачетного отрезка принимаемой рекуррентной последовательности и окончания рекуррентного цик. - ла анализатор 12 формирует сигнал "фазовый пуск", который поступает на Б-вход первого КБ-триггера 16,сигналами с прямого и инверсного выходов которого соответственно разрешается прохождение последующих сигналов "Фазовый пуск 1 через элемент И 15 и работа первого счетчика 20. Первый сигнал "фазовый пуск" не проходит через элемент И 15 из-за задержкисигнала с прямого выхода первого КБтриггера 16 первым блоком 13 задержки на время длительности сигнала "Фазовый пуск". Первый счетчик 20 ведетсчет тактовых импульсов до числа,равного числу разрядов в рекуррентной последовательности фазового пуска ивырабатывает в конце сигнал которыйустанавливает по Б-входу второй КБтриггер 17, сигналы с инверсного ипрямого выходов которого соответственно разрешают работу второму счетчику 21 и устанавливают и удерживаютв нулевом состоянии первый счетчик20 через первый элемент ИЛИ 18, Второй сигнал "Фазовый пуск" с выходаанализатора 12 поступает через элемент И 15 на управляющий вход блока22 ключей, вход второго блока 14 задержки и на выход "Разрешение на получение информации" системы передачидискретной информации. Второй счетчик 21 работает в режиме счета тактовых импульсов на интервале между соседними фазовыми пусками за вычетом времени, равного длительности рекуррентной последовательности фазовогопуска. При этом на выходах разрядоввторого счетчика 21 за это времяустанавливается число, равное числу,записанному в регистр 9 передающейстороны. При включении ключей блока22 ключей сигналы дискретной информации передаются на информационные выходы системы передачи дискретной информации. Эта информация принимает 1325719ся внешним приемником информации посигналу "Разрешение на получение информации", После истечения временизадержки во втором блоке 14 задержки на его вьмоде появляется сигнал,который устанавливает по К-входу второй КЯ-триггер 17, сигналы с инверсного и прямого выходов которого соответственно запрещают работу второго счетчика 21 и разрешают работупервого счетчика 20. Окончание приема происходит в случае приема комбинации окончания передачи информации, дешифрируемой дешифратором 23, сигнал рой элемент ИЛИ 19 на К-вход первогоКЯ-триггера 16. Если интервал междусоседними фазовыми пусками становится более максимально допустимого припередаче информации, то происходитпереполнение второго счетчика 21,сигнал с выхода переполнения (К-выход) которого при этом поступает через второй элемент ИЛИ 19 также наустановку по К-входупервого КЯтриггера 16. 25,Формула изобретения Система передачи дискретной информации, содержащая на передающей стороне последовательно соединенные генератор тактовых импульсов и формирователь сигнала фазового пуска, а также регистр сдвига, на приемной стороне - последовательно соединенные регенератор входного сигнала и анализатор сигнала фазового пуска, а так,же блок ключей, при этом тактовый,вьмод регенератора входного сигналаподсоединен к тактовому входу анализатора сигнала фазового пуска, причем информационные входы регистрасдвига и выходы блока ключей являются соответственно информационнымивходами и выходами системы, а входрегенератора входного сигнала является канальным входом системы, о т -л и ч а ю щ а я с я тем,что,с целью 40 повышения помехоустойчивости,на передающей стороне введены последовательносоединенные первый элемент ИЛИ, КЯтриггер, цифровой компаратор сигналов и второй элемент ИЛИ, последовательно соединенные счетчик импульсов и третий элемент ИЛИ, а также блок задержки, при этом выход второго элемента ИЛИ подсоединен к входу "Пуск" формирователя сигнала фазового пуска, выход Конец цикла" которого через блок задержки подсоединен к Яс выхода которого подается через вто входу КЯ-триггера и тактовому входу регистра сдвига, вьмоды разрядов которого подсоединены к первым информационным входам цифрового компаратора сигналов, вторые информационные входы которого подключены к соответствующим выходам разрядов счетчика импульсов, тактовый и установочный входы счетчика импульсов подключены соответственно к выходу генератора тактовых импульсов и инверсному выходу КЯ-триггера, а выход сигнала фазового пуска формирователя сигнала фазового пуска подсоединен к входу первого элемента ИЛИ и второму вхо ду третьего элемента ИЛИ, причем вторые входы первого и второго элементов ИЛИ являются соответственно входами "Конец передачи информации" и "Начало передачи информации" системы, а выход "Конец цикла" формирователя сигнала фазового пуска и выход третьего элемента ИЛИ являются соответст- . венно выходом "Запрос информации на передачу" и канальным выходом системы на приемной стороне введены последовательно соединенные первый КЯ- ., триггер, первый элемент ИЛИ, первый счетчик импульсов второй КЯ-триггер и второй счетчик импульсов, последовательно соединенные первый блок за-держки, элемент И и второй блок задержки, последовательно соединенные дешифратор комбинации окончания пере" дачи информации и второй элемент ИЛИ, нри этом тактовый выход регенератора входного сигнала подсоединен к тактовым входам первого счетчика импуль- сов и второго счетчика импульсов, выходы разрядов и выход переполнения которого подсоединены соответственно к информационным входам блока ключей и второму входу второго элемента.ИЛИ, выход которого подсоединен к К-входу первого КЯ-триггера, выход анализатора сигнала фазового пуска подсое-. динен к Я-входу первого КЯ-триггера и через элемент И к управляющему входу блока ключей, вьмоды которого подсоединены к соответствующим входам дешифратора комбинации окончания передачи информации, выход второго блока задержки подсоединен к К-входу второго КЯ-триггера, а прямые выходы первого и второго КЯ-триггеров подсоединены соответственно к входу первого блока задержки и второму входу первого элемента ИЛИ, причем выход элемента Иявляется выходом 1 Разрешение на получение информации системы.
