Плотина

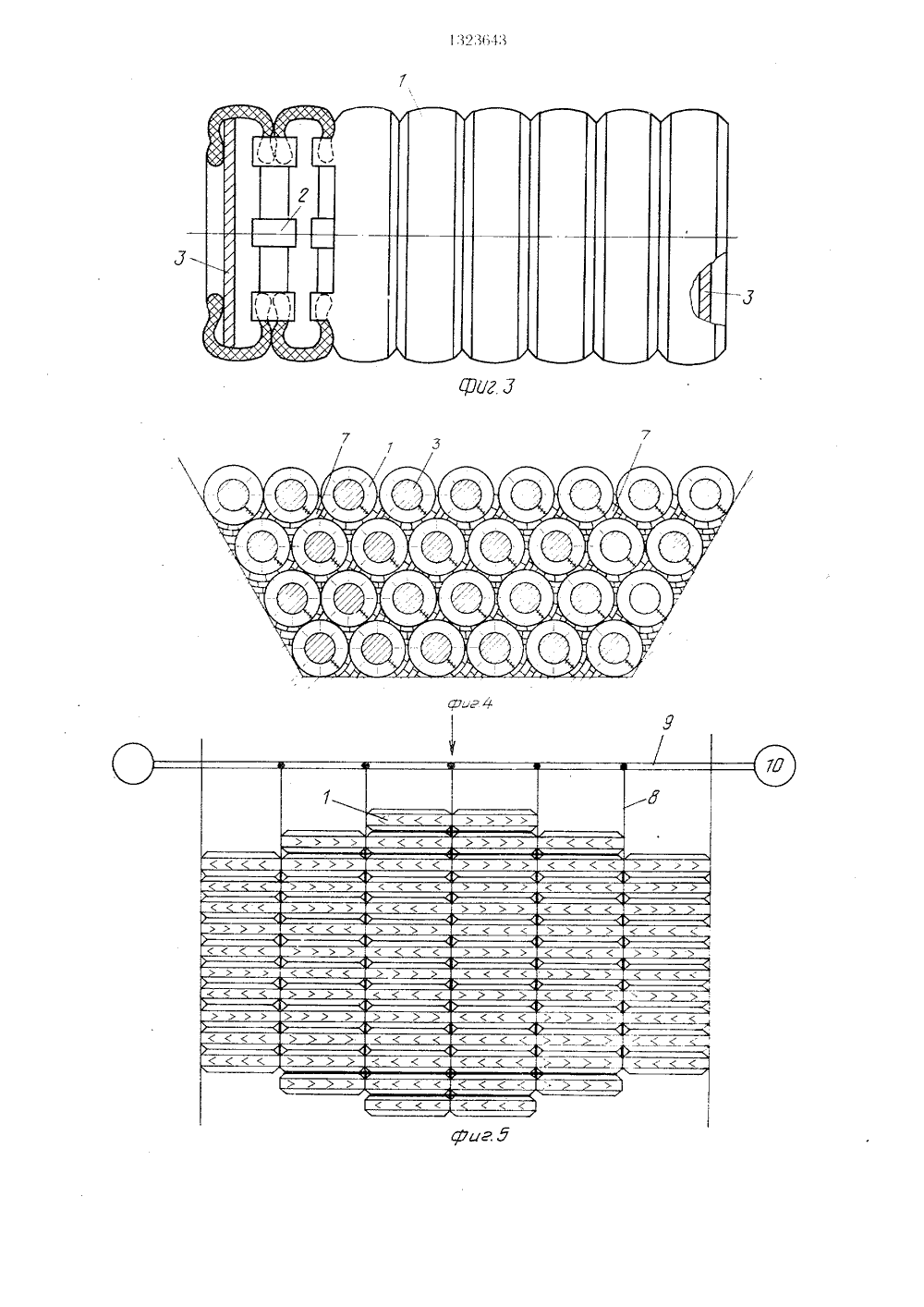

% 49352, кл. Е 02Авторское свиде192073, кл. Е 0226и В. Б Черкуно СССР1969.СССР1971. етельс В 7/16 ельств В 7/10 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(57) Изобретение относится к строительству, а именно к строительству плотин на малых реках, в балках. Цель изобретения снижение трудоемкости и материалоемкости. Плотина включает ячейки в виде пустотелых блоков, заполненных местным грунтом и уложенных на нескальном основании с образованием ступенчатой конструкции. Пустотелые блоки выполнены в виде гофрированных емкостей, собранных из утилизованных шинс секторной вырезкой, и скреплены между собой по бортовым кольцам шин с совмещением секторов. Замыкают емкость два концевых диска 3 с алиной по периметру наружного диаметра диска, равной длине линии вырезки из шины по периметру внутреннего диаметра протектора. Заполненная емкость стянута поясами 4 с образованием петель 5, при этом необходимый диаметр стяжки зафиксирован с помощью зажимов 6. Стяжной пояс выполнен из бортовых колец, вырезанных из утилизованных шин большого диаметра. Загруженные гофрированные емкости разной длины уложены вдоль ложа ил(тины, причем ступенчатое понижение обращено как в сторону нижнего, так и в сторону верхнего бьефов. Зазоры между емкостями заполнены пучками сопряженных прожекторных вырезок нз утнлизованных пшн, заложенных в ложе плотины одновременно с емкостями. Петли 5 поясов 4 нанизаны на канаты, концы которых закреплены на поручне, расположенном поперек ложа. 4 з.п. ф-лы, 7 ил.Изобретение относится к строитеггьству, а именно к строительству гглотиц ца малых )еках, в балках, оврагах, долинах и других местах.Цель изобретения в - снижение трудоемкости и материалоемкости.На фиг. 1 изображен набор секторных вырезок из утилизованных шин и двух дисков, из которых собирается емкость; ца фиг. 2 - заполненная емкость, общий вид; на фиг. 3 - емкость, продольный разрез; на фиг. 4 - плотина, фронтальный вид; на фиг. 5 - то же, вид в плане; цд фиг. 6 - секторная вырезка, из шины; на фиг. 7 - круговая протеКторная вырезка из шины. Плотина состоит из заполненных местным материалом, в том числе и вырезками из утилизованных шиг 1, гофрированных емкостей, собранных из секторных вырезок утилизованных на транспорте игин, скрепленных между собой по бортовым кольцам шин с помощью скрепок 2 с совмещеггием секторов из двух концевых дисков 3, замыкающих емкость и имеющих длину го наружному диаметру, равную длине линии протектора секторной вырезки шины, и стяжцых поясов 4 в виде бортовых колец, вырезанных из утилизовацных шиц больнгго диаметра.По заполнении материалом емкость стягивается поясами, при этом фиксация нужного диаметра стяжки с образоваггием петель 5 производится с помогцыо зажимов 6. При сборке плотины загруженные гофрированные емкости разной длиггы уложены вдоль ложа плотиггы, причем ступенчато понижение обргггг 1 гго кдк в сторону нижнего, так и верхнего бьефов. Зазоры между емкостями заполнены пучками спрямленных круговых протекторцых гзырезок 7 из утилизоваццых шиц, заложенных в ложе одновременно с емкостями. Петли бортовых колец нанизаны на канаты Я, концы которых закреп.гены на нору;не 9,протянутом поперек ложа между береговымистояками 1 О.Применение утилизованцых шин пристроительстве плотин позволяет сэкономить5 значительные материальные и трудовые реСХгРСЬГ И ПРОИЗВОЛИтЬ СТРОИТЕЛЬСТЕЗО ПЛОТИНсилами местного населения. формула изобретена.г101. Плотина, включающая пустотелые бло.ки, заполненные местным грунтом и уложенные на нескальном основании с образо.ванием ступец гатого понижения в сторону нижнего бьефа, огэгичаюшаяся тем, что, с 15 целью снижения трудоемкости и материалоемкости, пустотелые блоки вьшолнены в виде гофрированных емкостей, собранных из утилизованцых шиц с секторной вырезкой, скреплеггцых между собой по бортовым кольцам шиц с совмещением секторов из двух 20 когггвых дисков, замыкающих емкость сдлиной по ггаружцому периметру диска, равной длине линии вырезки нгицы по периметру внутреннего сектора по протектору, и ст 5 гжггьгх ггоясов.2. Плотина по п. 1, отличагогчатгетг тем,что заполненная емкость стянута поясами с образованием петель, при этом диаметр стяжки зафиксирован с помощью зажимов, а стяжцой пояс выполнен из бортовых колец, вырезанны из утилизованных шин боль щего дидметра3. Плотина по п. 1, атличаюи 1 аяс.г тм,что загруженные гофрировдггггге емкости разной длины уложены вдоль ложа плотиньи причем ступенчатое понижение обращено дополнительно в сторону верхнего бьефа.4. Плотина по и. 1, от,гамакигатгся тем, Зэчто зазоры между гофрированными емкостями заполнены пучками спрямленных проткторцых вырезок из утилизованных шиг:.5 Плотиг а по пп 1 и 2 от.ггг гагои 1 аяея тем, что петли поясов нанизаны нд 40 канаты, концы которых закреплены на поручне, расположенном поперек ложа.(,осгавигсль Р. 1 аТекре 1 И 1 ересТирани 606коинтси (,(,(, ноЖ . к Расканноски нрг анрнитнс,наи Корректор Б. Ьутяга 1 однисное аи иао 01)етсниЙ и открни иЙа 6, . 415Укгорол, ун. Проектная, 4
