Способ детектирования манипулированных по частоте и фазе сигналов цифровой информации, воспроизводимых с магнитного носителя, и устройство для его осуществления

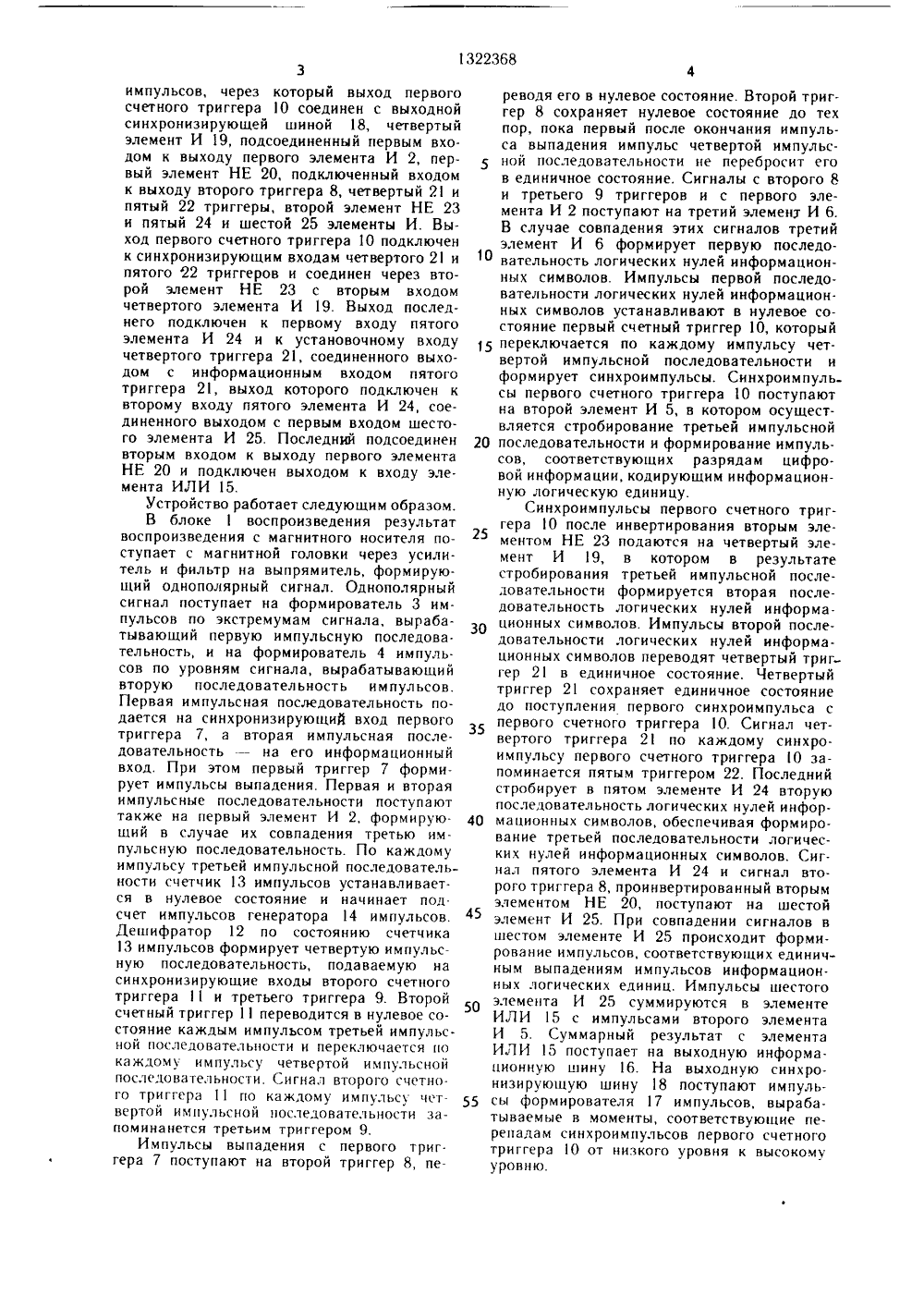

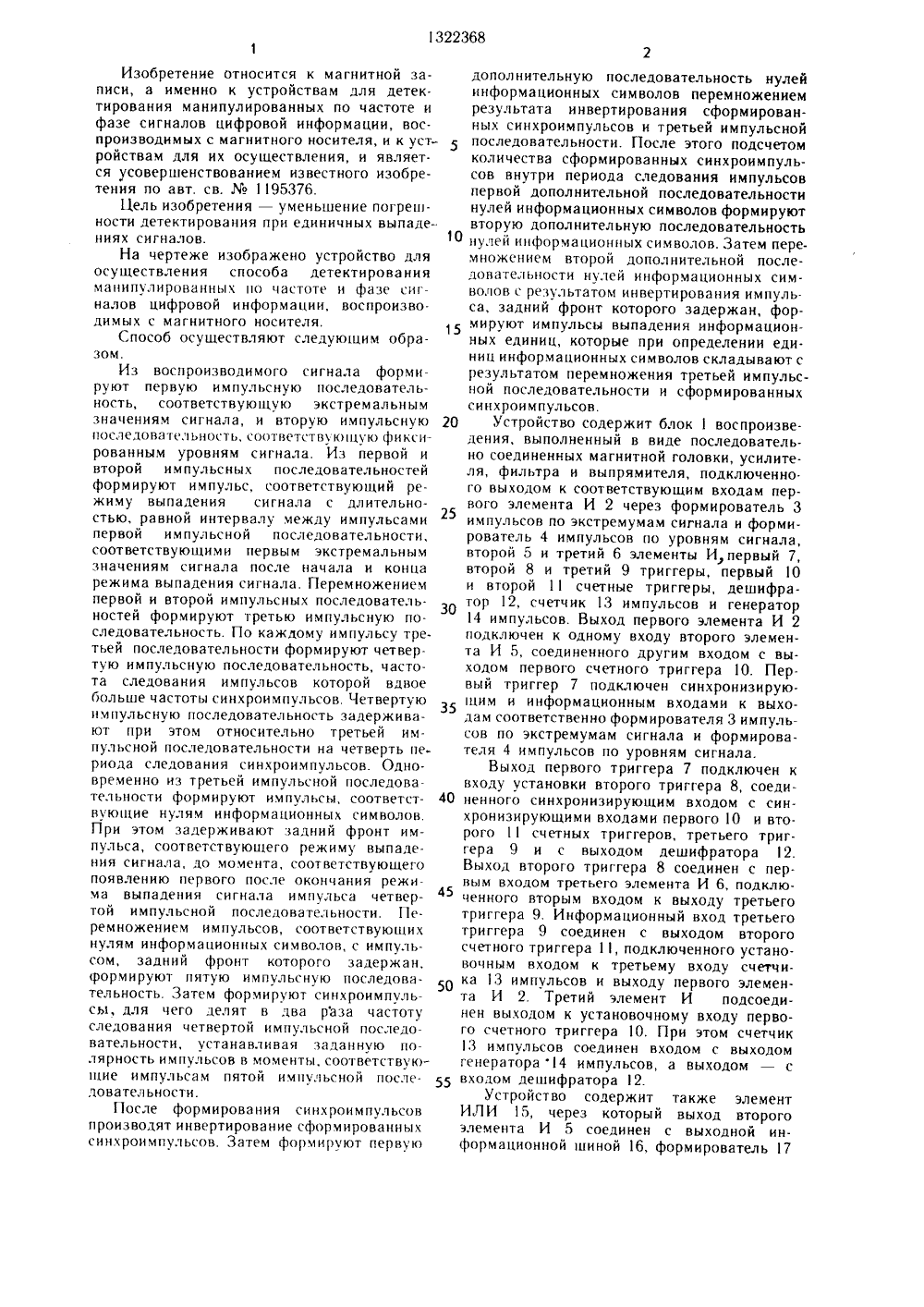

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 50 4 (д 11 В 5/09, 5/О ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) СПОСОБ ДЕТЕКТИРОВАНИЯ МАНИПУЛ ИРОВАННЫХ ПО ЧАСТОТЕ ИФАЗЕ СИГНАЛОВ ЦИФРОВОЙ ИНФОРМАЦИИ, ВОСПРОИЗВОДИМЫХ С МАГНИТНОГО НОСИТЕЛЯ, И УСТРОЙСТВОДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к магнитнойзаписи. Цель изобретения - уменьшениепогрешности детектирования при единичныхвыпадениях сигналов. Для этого синхроимпульсы счетного триггера О после инвертирования элементом НЕ 23 подаются на элемент И 19, в котором в результате стробирования третьей импульсной последовательности формируется вторая последовательность логических нулей информацион. ных символов, импульсы которых переводят триггер 21 в единичное состояние. Сигнал триггера 21 по каждому синхроимпульсу счетного триггера 1 О запоминается триггером 22, который стробирует в элементе И 24 вторую последовательность логических нулей информационных символов, обеспечивая формирование третьей последовательности логических нулей информационных символов. Сигнал элемента И 24 и сигнал триггера 8 поступают на элемент И 25. При совпадении сигналов в элементе И 25 происходит формирование импульсов, соответствующих единичным выпадениям импульсов информационных логических единиц. Импульсы элемента И 25 суммируются в элементе ИЛИ 15 с импульсами элемента И 5. Суммируюьций результат поступает на выходную шину 16.2 с.п. ф-лы, 1 илИзобретение относится к магнитной записи, а именно к устройствам для детектирования манипулированных по частоте и фазе сигналов цифровой информации, воспроизводимых с магнитного носителя, и к устройствам для их осуществления, и является усовершенствованием известного изобретения по авт. св. Мо 1195376.Цель изобретения уменьшение погрешности детектирования при единичных выпадениях сигналов.На чертеже изображено устройство для осуществления способа детектирования манипулированных по частоте и фазе сигналов цифровой информации, воспроизводимых с магнитного носителя.Способ осуществляют следующим образом.Из воспроизводимого сигнала формируют первую импульсную последовательность, соответствующую экстремальным значениям сигнала, и вторую импульсную последовательность, соответствук щую фи ксированным уровням сигнала. Из первой и второй импульсных последовательностей формируют импульс, соответствующий режиму выпадения сигнала с длительностью, равной интервалу между импульсами первой импульсной последовательности, соответствующими первым экстремальным значениям сигнала после начала и конца режима выпадения сигнала. Перемножением первой и второй импульсных последовательностей формируют третью импульсную последовательность. По каждому импульсу третьей последовательности формируют четвертую импульсную последовательность, частота следования импульсов которой вдвое больше частоты синхроимпульсов. Четвертую импульсную последовательность задерживают при этом относительно третьей импульсной последовательности на четверть периода следования синхроимпульсов. Одновременно из третьей импульсной последовательности формируют импульсы, соответствуюгцие нулям информационных символов. При этом задерживают задний фронт импульса, соответствующего режиму выпадения сигнала, до момента, соответствующего появлению первого после окончания режима выпадения сигнала импульса четвертой импульсной последовательности. Перемножением импульсов, соответствующих нулям информационных символов, с импульсом, задний фронт которого задержан, рормируют пятую импульсную последовательность. Затем формируют синхроимпульсы, для чего делят в два раза частоту следования четвертой импульсной последовательности, устанавливая заданную полярность импульсов в моменты, соответствук- щие импульсам пятой импульсной последовательности.После формирования синхроимпульсов производят инвертирование сформированных синхроимпульсов. Затем формируют первую допол нительную последовательность нулей информационных символов перемножением результата инвертирования сформированных синхроимпульсов и третьей импульсной последовательности. После этого подсчетом количества сформированных синхроимпульсов внутри периода следования импульсов первой дополнительной последовательности нулей информационных символов формируют вторую дополнительную последовательность 10 нулей информационных символов. Затем перемножением второй дополнительной последовательности нулей информационных символов с результатом инвертирования импульса, задний фронт которого задержан, фор-мируют импульсы выпадения информационных единиц, которые при определении единиц информационных символов складывают с результатом перемножения третьей импульсной последовательности и сформированных синхроимпульсов.20 Устройство содержит блок 1 воспроизведения, выполненный в виде последовательно соединенных магнитной головки, усилителя, фильтра и выпрямителя, подключенно.го выходом к соответствующим входам первого элемента И 2 через формирователь 3 импульсов по экстремумам сигнала и формирователь 4 импульсов по уровням сигнала, второй 5 и третий 6 элементы Ипервый 7, второй 8 и третий 9 триггеры, первый 1 О и второй 11 счетные триггеры, дешифратор 12, счетчик 13 импульсов и генератор 14 импульсов. Выход первого элемента И 2 подключен к одному входу второго элемента И 5, соединенного другим входом с выходом первого счетного триггера 10. Первый триггер 7 подключен синхронизирующим и информационным входами к выходам соответственно формирователя 3 импульсов по экстремумам сигнала и формирователя 4 импульсов по уровням сигнала.Выход первого триггера 7 подключен квходу установки второго триггера 8, соеди ненного синхронизирующим входом с синхронизирующими входами первого 1 О и второго 11 счетных триггеров, третьего триггера 9 и с выходом дешифратора 12.Выход второго триггера 8 соединен с первым входом третьего элемента И 6, подклю ценного вторым входом квыходу третьеготриггера 9. Информационный вход третьего триггера 9 соединен с выходом второго счетного триггера 11, подключенного установочным входом к третьему входу счетчи ка 13 импульсов и выходу первого элемента И 2. Третий элемент И подсоединен выходом к установочному входу первого счетного триггера 1 О. При этом счетчик 13 импульсов соединен входом с выходом генератора 14 импульсов, а выходом - свходом дешифратора 12.Устройство содержит также элементИЛИ 15, через который выход второго элемента И 5 соединен с выходной информационной шиной 16, формирователь 17импульсов, через который выход первого счетного триггера 10 соединен с выходной синхронизирующей шиной 18, четвертый элемент И 19, подсоединенный первым входом к выходу первого элемента И 2, первый элемент НЕ 20, подключенный входом к выходу второго триггера 8, четвертый 2 и пятый 22 триггеры, второй элемент НЕ 23 и пятый 24 и шестой 25 элементы И. Выход первого счетного триггера 10 подключен к синхронизирующим входам четвертого 21 и пятого 22 триггеров и соединен через второй элемент НЕ 23 с вторым входом четвертого элемента И 19. Выход последнего подключен к первому входу пятого элемента И 24 и к установочному входу четвертого триггера 21, соединенного выходом с информационным входом пятого триггера 21, выход которого подключен к второму входу пятого элемента И 24, соединенного выходом с первым входом шестого элемента И 25. Последний подсоединен вторым входом к выходу первого элемента НЕ 20 и подключен выходом к входу элемента ИЛИ 15.Устройство работает следующим образом.В блоке 1 воспроизведения результат воспроизведения с магнитного носителя поступает с магнитной головки через усилитель и фильтр на выпрямитель, формирующий однополярный сигнал. Однополярный сигнал поступает на формирователь 3 импульсов по экстремумам сигнала, вырабатываюший первую импульсную последова. тельность, и на формирователь 4 импульсов по уровням сигнала, вырабатываюший вторую последовательность импульсов. Первая импульсная последовательность подается на синхронизируюший вход первого триггера 7, а вторая импульсная последовательность - на его информационный вход. При этом первый триггер 7 формирует импульсы выпадения. Первая и вторая импульсные последовательности поступают также на первый элемент И 2, формирую. ший в случае их совпадения третью импульсную последовательность. По каждому импульсу третьей импульсной последовательности счетчик 13 импульсов устанавливается в нулевое состояние и начинает подсчет импульсов генератора 14 импульсов. Дешифратор 12 по состоянию счетчика 13 импульсов формирует четвертую импульсную последовательность, подаваемую на синхронизирующие входы второго счетного триггера 11 и третьего триггера 9. Второй счетный триггер 11 переводится в нулевое состояние каждым импульсом третьей импульс. ной последовательности и переключается по каждому импульсу четвертой импульсной последовательности. Сигнал второго счетно. го триггера 11 по каждому импульсу четвертой импульсной последовательности запоминанется третьим триггером 9.Импульсы выпадения с первого триггера 7 поступают на второй триггер 8, переводя его в нулевое состояние. Второй триггер 8 сохраняет нулевое состояние до тех пор, пока первый после окончания импульса выпадения импульс четвертой импульсной последовательности не перебросит его в единичное состояние. Сигналы с второго 8 и третьего 9 триггеров и с первого элемента И 2 поступают на третий элемент И 6.В случае совпадения этих сигналов третий элемент И 6 формирует первую последо вательность логических нулей информационных символов. Импульсы первой последовательности логических нулей информационных символов устанавливают в нулевое состояние первый счетный триггер 10, который 1 переключается по каждому импульсу четвертой импульсной последовательности и формирует синхроимпульсы. Синхроимпуль сы первого счетного триггера 10 поступают на второй элемент И 5, в котором осуществляется стробирование третьей импульсной 20 последовательности и формирование импульсов, соответствующих разряда м цифровой информации, кодируюшим информационную логическую единицу.Синхроимпульсы первого счетного триггера 10 после инвертирования вторым элементом НЕ 23 подаются на четвертый элемент И 19, в котором в результате стробирования третьей импульсной последовательности формируется вторая последовательность логических нулей информационных символов. Импульсы второй последовательности логических нулей информационных символов переводят четвертый триг гер 21 в единичное состояние. Четвертый триггер 21 сохраняет единичное состояние до поступления первого синхроимпульса с первого счетного триггера 10. Сигнал четвертого триггера 2 по каждому синхроимпульсу первого счетного триггера 10 запоминается пятым триггером 22. Последний стробирует в пятом элементе И 24 вторую последовательность логических нулей инфор мационных символов, обеспечивая формирование третьей последовательности логических нулей информационных символов. Сигнал пятого элемента И 24 и сигнал второго триггера 8, проинвертированный вторым элементом НЕ 20, поступают на шестой 4 э элемент И 25. При совпадении сигналов вшестом элементе И 25 происходит формирование импульсов, соответствующих единичным выпадениям импульсов информационных логических единиц. Импульсы шестого элемента И 25 суммируются в элементе ИЛИ 15 с импульсами второго элемента И 5. Суммарный результат с элемента ИЛИ 15 поступает на выходную информа.ционную шину 16. На выходную синхронизирующую шину 18 поступают импуль сы формирователя 17 импульсов, вырабатываемые в моменты, соответствующие перепадам синхроимпульсов первого счетного триггера 10 от низкого уровня к высокому уровню.(;оставитель К),. К. В озенкранц Риак)ор М, Втнар Техрел И. Врес Корректор М;.Гемчик заказ онт 3 50 Гирак 58) Год и ис н ое В 111111111 ос(арственного комитета (:(:(Р ио аслам изобретений и открытий1335, Москва, Ж 35. Га) инская набд. 4)5 1 рви волтанно поаиграфичскоираириятие, г Уокгород, угк 11 роектная, 4формула изобретения1. Способ детектирования манипулированных по частоте и фазе сигналов цифровой информации, воспроизводимых с магнитного носителя, по авт. св.1195376, отличающийся тем, что, с целью уменьшения погрешности детектирования при единичных выпадениях сигналов, после формирования синхроимпульсов производят формирование первой дополнительной последовательности нулей информационных символов перемножением результата инвертирования сформированных синхроимпульсов и третьей импульсной последовательности, затем формируют вторую дополнительную последовательность нулей информационных символов, а перемножением второй дополнительной последовательности нулей информационных символов на результат инвертирования импульса, задний фронт которого был задержан, формируют импульсы выпадения информационных единиц, которые при определении единиц информационных символов складывают с результатом перемножения третьей импульсной последовательности и сформированных синхроимпульсов.2. Устройство для детектирования манипулированных по частоте и фазе сигналов цифровой информации, воспроизводимых с магнитного носителя, по авт. св.195376, отличающееся тем, что, целью уменьшения погрешности детектирования при единичных выпадениях сигналов, в него введены элемент ИЛИ, через который выход второго элемента И соединен с информационной шиной, формирователь импульсов, через который выход первого счетного триггера соединен с синхронизирующей шиной, четвертый элемент И, подсоединенный первым входом к 10 выходу первого элемента И, первый элементНЕ, подключенный входом к выходу второго триггера, четвертый и пятый триггеры, второй элемент НЕ и пятый и шестой элементы И, причем выход первого счетного триггера подключен к синхронизирующим входам четвертого и пятого триггеров и соединен через второй элемент НЕ с вторым входом четвертого элемента И, выход которого подключен к первому входу пятого элемента И и к установочному входу четвертого триггера, соединенного выходом с информационным входом пятого триггера, выход которого подключен к второму входу пятого элемента И, соединенного выходом с первым входом шестого элемента И, который подсоединен вторым входом к выходу 25 первого элемента НЕ и подключен выходомк входу элемента ИЛИ.
