Установка для испытания металлов на термическую усталость

Номер патента: 131946

Авторы: Бритнев, Крайнев

ZIP архив

Текст

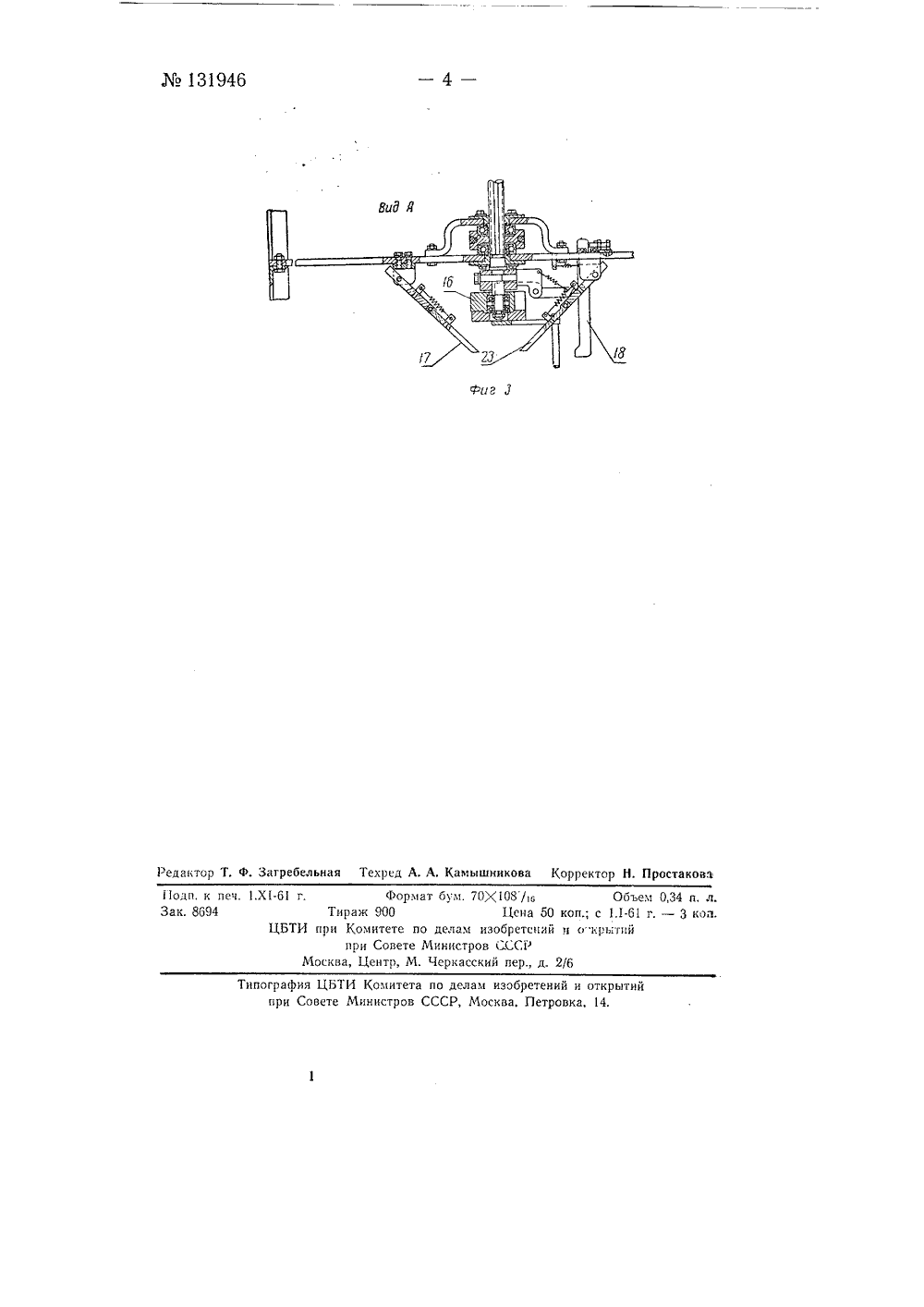

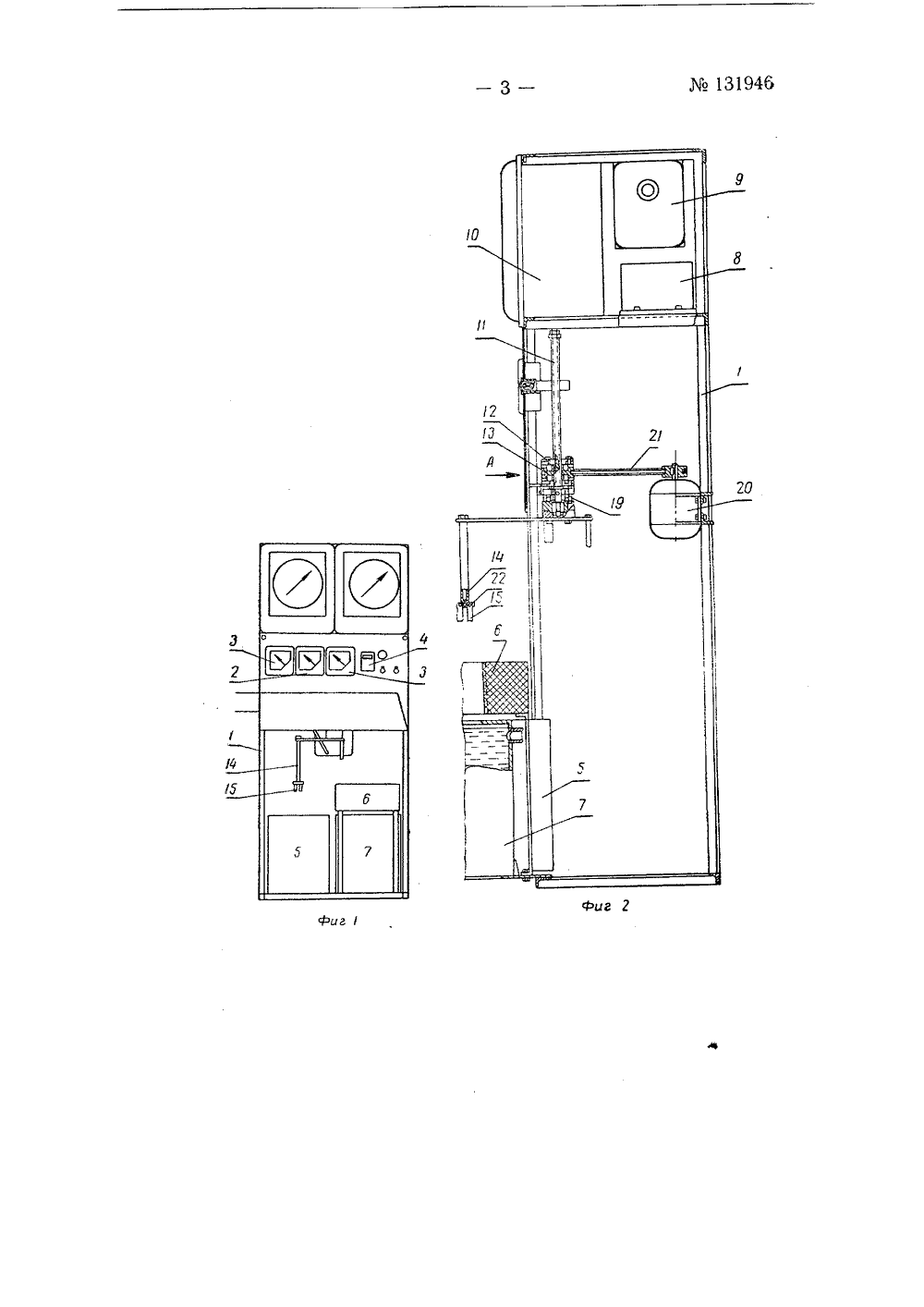

Я) 131946 СССР ПИСАНИЕ К АВТОРСКОМ БРЕТЕНИЕТЕЛЬСТВУ одписная группа Лф 172 Г, П. Бритнев и Ю, А, Крайнев ТАНОВКА ДЛЯ ИСПЫТАНИЯ МЕТАЛЛОВ НА ТЕРМИЧЕСКУЮ УСТАЛОСТЬ645803/25 в Комитет по делам изобретенийпри Совете Министров СССР Заявлено 30 ноября 1959 г. открытилетене изобретений18 за 1960 г. бликовано вИзвестны установки, предназначенные для испытания металлов на термическую усталость и содержащие устройство для автоматической подачи исследуемых образцов из ванны с высокой температурой в ванну с низкой температурой и обратно, а также устройство для подсчета числа тепловых ударов, Однако такие установки обычно не обеспечивают высокотемпературного теплового удара и предотвращения налипания расплава на исследуемые образцы.Предлокенная установка не имеет этого недостатка. Достигаетсп это тем, что в качестве высокотемпературной ванны в установке приме. пена ванна из лиофобных по отношению к испытываемому металлу рас. плавов чугуна или смеси солей хлористого бария с хлористым натрием и фтористого кальция с известью.На фиг. 1 схематически изображена переди; на фиг. 2 - то же, вид сбоку с частичным р 3 - вид по стрелке А на фиг. 2.Устроена установка следующим образом.На сварном каркасе 1 (фиг. 1) установлены: вольтметр 2, амперметры 8, счетчик 4 циклов, шахтная 5 и муфельная б печи, бак 7 с водой, магнитные пускатели 8 (фиг, 2), реле 9 времени, потенцпометры 10 и перемещающий механизм. Последний состоит из винта 11, шпонки 12. шкива 18, рычага 14 для образцов 15, подвикного корпуса 1 б (фиг. 3), поворотных рычагов 17, рычага 18, стопорного крючка 19 и концевых выключателей Перемещающий механизм приводится в действие электрическим двигателем 20 через ременную передачу 21,Установка работает в следующей последовательности. Образцы 15 посредством шпилек 22 закрепляются на рычаге 14, имеющем сверление для ввода термопары. Перемещающий механизм погружает испыты. установка, вид сазрезом; на фиг,131946ваемые образцы и образец-датчик с вмонтированной в его поверхность термопарой в расплав чугуна или смеси солей хлористого бария с хлористым натрием и фтористого кальция с известью. Время выдержки образцов в расплаве обеспечивается соответствующим реле времени. После прогрева реле времени включает двигатель 20, и перемещающий механизм транспортирует образцы в бак 7 с водой, время выдержки в котором определяется другим реле времени. Затем перемещающий меха низм возвращает охлажденные образцы после их предварительной остановки в печи 6 для полного испарения воды в печь 5.Перемещение образцов осуществляется в следующем порядке. При сигнале соответствующего реле срабатывает магнитный пускатель и включается двигатель 20, который приводит во вращение шкив 13 с резьбой, поворачивающий винт 11 и поднимающий его вверх вместе с подвижным корпусом 16 и рычагом И с образцами из печи 5. При этом подъеме рычаг 18 нажимает на стопорный крючок 19, который выходи; из зацепления с подвижным корпусом 16, а рычаг 17 поворачивает подвижный корпус примерно на 30". При этом крючок 19 соскакивает с рычага 18 и фиксирует подвижный корпус с рычагом и образцами в новом положении. Рычаг 23, симметричный рычагу 17, попадает в паз в подвижном корпусе и в перемещении не участвует.В верхнем положении винта срабатывает концевой выключатель и винт опускается. В нижнем его положении срабатывает концевой вы. ключатель, отключающий двигатель 20 и одновременно - включающий реле времени, определяющее выдержку охлаждения,По истечении определенного времени реле дает сигнал и включает двигатель, поднимающий винт с образцами.После достижения образцами муфельной печи срабатывает соответствующий концевой выключатель, останавливающий образцы в ее рабочем пространстве. Сигнал включения двигателя поступает от потенциометра при достижении образцами температуры, гарантирующей отсугствие воды иа их поверхности. Поворот рычага с образцами и опускание их в шахтную печь осуществляется аналогично посредством рычага 28.Предмет изобретенияУстановка для испытания металлов на термическую усталость, содержащая устройство для автоматической подачи исследуемых образцов из ванны с высокой температурой в ванну с низкой температурой и обратно и устройство для подсчета числа тепловых ударов, отличаю щ а я с я тем, что, с целью обеспечения высокотемпературного теплового удара и предотвращения налипания расплава на исследуемые образцы, в качестве высокотемпературной ванны применена ванна из лиофобных к испытываемому металлу расплавов чугуна или смеси солей хлористого бария с хлористым натрием и фтористого кальция с известью.131946 фиг д 11 одп. к печ. 1.Х 1-61 гЗак. 8694 Формат бум. 70)(108/1 Объем 0,34 п, л. Тираж 900 Цена 50 коп.; с 1.1-61 г. - 3 коп. ЦБТИ при Комитете по делам изобретений ц о"крытпй при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва. Петровка, 14.
