Устройство для изготовления нетканого ворсового материала и устройство для его осуществления

Номер патента: 1293257

Авторы: Белокуров, Гладков, Перелыгин

ZIP архив

Текст

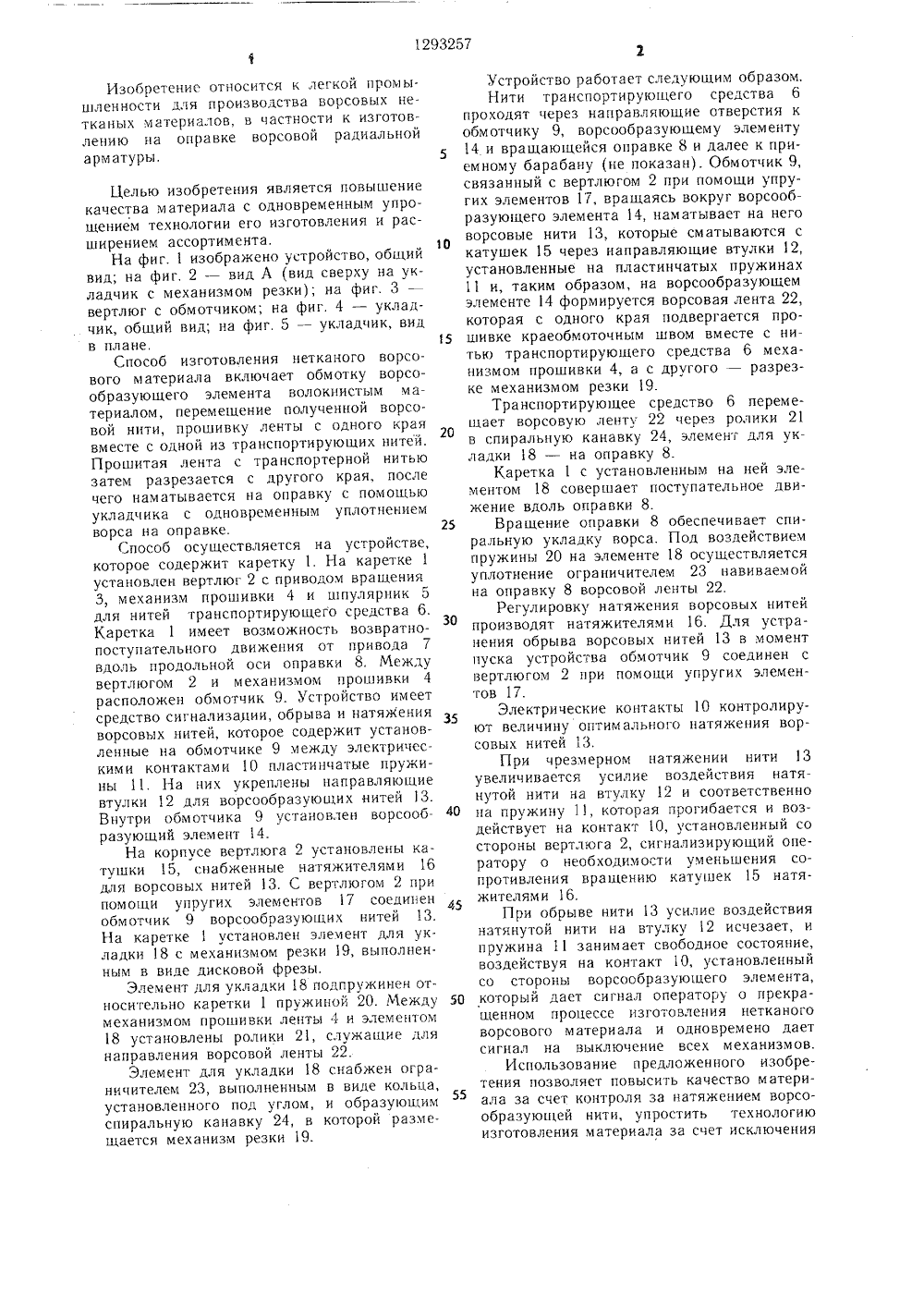

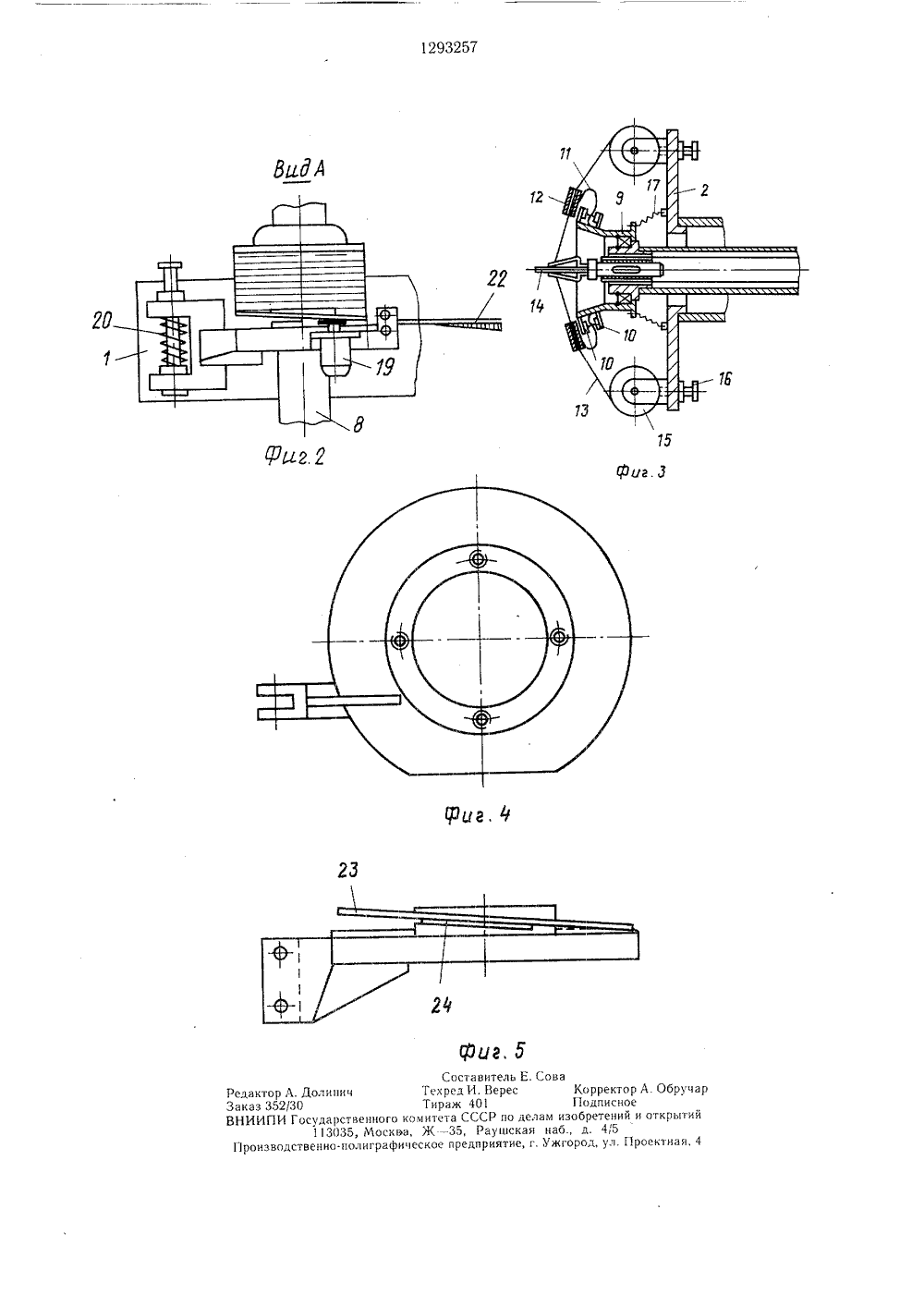

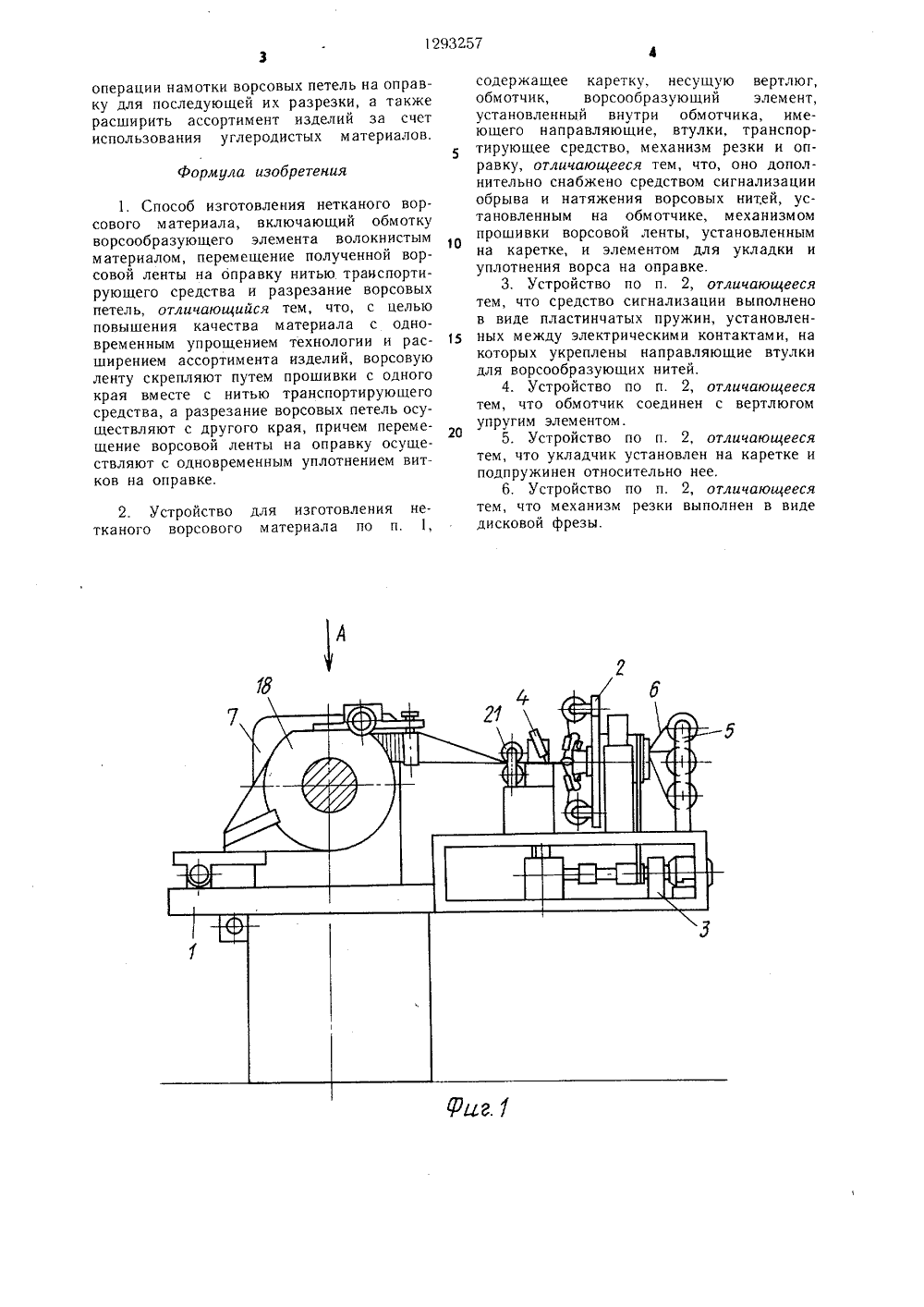

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Ш 4 Р 04 Н 11 04 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) СПОСОБ ИЗГОТОВЛЕНИЯ НЕТКАНОГО ВОРСОВОГО МАТЕРИАЛА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к легкой промышленности и позволяет повысить качество нетканого ворсового материала с одновременным упрощением технологии и расЯО 1293257 А 1 ширением ассортимента изделий. Способ изготовления нетканого материала предусматривает скрепление ворсовой ленты путем прошивки ее с одного края вместе с нитью транспортирующего средства. Разрезание ворсовых петель осуществляют с противоположного края. При перемещении ворсовой ленты на оправке осуществляют уплотнение витков. Устройство для осуществления способа дополнительно снабжено средством сигнализации обрыва и натяжения ворсовых нитей, которое установлено на обмотчике, и механизмом 4 прошивки ворсовой ленты, который установлен на каретке 1. Устройство содержит элемент 18 для укладки и уплотнения ворса на оправке. 2 с. п. 4 3. п. ф-лы, 5 нл.Изобретение относится к легкой промышленности для производства ворсовых нетканых материалов, в частности к изготовлению на оправке ворсовой радиальной арматуры, 5 Целью изобретения является повышениекачества материала с одновременным упрощением технологии его изготовления и расширением ассортимента,На фиг. 1 изображено устройство, общийвид; на фиг. 2 - вид А (вид сверху на укладчик с механизмом резки); на фиг. 3 -вертлюг с обмотчиком; на фиг. 4 - укладчик, общий вид; на фиг. 5 - укладчик, видв плане. 5Способ изготовления нетканого ворсового материала включает обмотку ворсообразующего элемента волокнистым материалом, перемещение полученной ворсовой нити, прошивку ленты с одного краявместе с одной из транспортирующих нитей.Прошитая лента с транспортерной нитьюзатем разрезается с другого края, послечего наматывается на оправку с помощьюукладчика с одновременным уплотнениемворса на оправке. 25Способ осуществляется на устройстве,которое содержит каретку 1. На каретке 1установлен вертлюг 2 с приводом вращения3, механизм прошивки 4 и шпулярник 5для нитей транспортирующего средства 6.Каретка 1 имеет возможность возвратнопоступательного движения от привода 7вдоль продольной оси оправки 8. Междувертлюгом 2 и механизмом прошивки 4расположен обмотчик 9. Устройство имеетсредство сигнализации, обрыва и натяженияворсовых нитей, которое содержит установленные на обмотчике 9 между электрическими контактами 10 пластинчатые пружины 11. На них укреплены направлякпциевтулки 12 для ворсообразующих нитей 13.Внутри обмотчика 9 установлен ворсооб Оразующий элемент4.На корпусе вертлюга 2 установлены катушки 15, снабженные натяжителями 16для ворсовых нитей 13. С вертлюгом 2 припомощи упругих элементов 17 соединенобмотчик 9 ворсообразующих нитей 13.На каретке 1 установлен элемент для укладки 18 с механизмом резки 19, выполненным в виде дисковой фрезы.Элемент для укладки 18 подпружинен относительно каретки 1 пружиной 20. Между 5 Омеханизмом прошивки ленты 4 и элементом18 установлены ролики 21, служащие длянаправления ворсовой ленты 22.Элемент для укладки 18 снабжен ограничителем 23, выполненным в виде кольца,установленного под углом, и образующимспиральную канавку 24, в которой размещается механизм резки 19. Устройство работает следующим образом.Нити транспортирующего средства 6 проходят через направляющие отверстия к обмотчику 9, ворсообразующему элементу 14 и вращающейся оправке 8 и далее к приемному барабану (не показан). Обмотчик 9, связанный с вертлюгом 2 при помощи упругих элементов 17, вращаясь вокруг ворсообразующего элемента 14, наматывает на него ворсовые нити 13, которые сматываются с катушек 15 через направляющие втулки 12, установленные на пластинчатых пружинах 11 и, таким образом, на ворсообразующем элементе 14 формируется ворсовая лента 22, которая с одного края подвергается прошивке краеобмоточным швом вместе с нитьк) транспортирующего средства 6 механизмом прошивки 4, а с другого - разрезке механизмом резки 19.Транспортирующее средство 6 перемещает ворсовую ленту 22 через ролики 21 в спиральную канавку 24, элемент для укладки 18 - на оправку 8.Каретка 1 с установленным на ней элементом 18 совершает поступательное движение вдоль оправки 8.Вращение оправки 8 обеспечивает спиральную укладку ворса. Под воздействием пружины 20 на элементе 18 осуществляется уплотнение ограничителем 23 навиваемой на оправку 8 ворсовой ленты 22.Регулировку натяжения ворсовых нитей производят натяжителями 16. Для устранения обрыва ворсовых нитей 13 в момент пуска устройства обмотчик 9 соединен с вертлюгом 2 при помощи упругих элементов 17.Электрические контакты 10 контролируют величину оптимального натяжения ворсовых нитей 13.При чрезмерном натяжении нити 13 увеличивается усилие воздействия натянутой нити на втулку 12 и соответственно на пружину 11, которая прогибается и воздействует на контакт 10, установленный со стороны вертлюга 2, сигнализирующий оператору о необходимости уменьшения сопротивления вращению катушек 15 натяжителями 16.При обрыве нити 13 усилие воздействия натянутой нити на втулку 12 исчезает, и пружина 11 занимает свободное состояние, воздействуя на контакт 10, установленный со стороны ворсообразу ющего элемента, который дает сигнал оператору о прекращенном процессе изготовления нетканого ворсового материала и одновремено дает сигнал на выключение всех механизмов.Использование предложенного изобретения позволяет повысить качество материала за счет контроля за натяжением ворсообразующей нити, упростить технологию изготовления материала за счет исключенияоперации намотки ворсовых петель на оправку для последующей их разрезки, а также расширить ассортимент изделий за счет использования углеродистых материалов.Формула изобретения1. Способ изготовления нетканого ворсового материала, включающий обмотку ворсообразующего элемента волокнистым материалом, перемещение полученной ворсовой ленты на оправку нитью транспортирующего средства и разрезание ворсовых петель, отличающийся тем, что, с целью повышения качества материала с одновременным упрощением технологии и расширением ассортимента изделий, ворсовую ленту скрепляют путем прошивки с одного края вместе с нитью транспортирующего средства, а разрезание ворсовых петель осуществляют с другого края, причем перемещение ворсовой ленты на оправку осуществляют с одновременным уплотнением витков на оправке,2. Устройство для изготовления нетканого ворсового материала по и. 1,содержащее каретку, несущую вертлюг,обмотчи к, ворсоо бр азующий элемент,установленный внутри обмотчика, имеющего направляющие, втулки, транспортирующее средство, механизм резки и оправку, отличающееся тем, что, оно дополнительно снабжено средством сигнализацииобрыва и натяжения ворсовых нитей, установленным на обмотчике, механизмомпрошивки ворсовой ленты, установленнымна каретке, и элементом для укладки иуплотнения ворса на оправке.3. Устройство по п. 2, отличающеесятем, что средство сигнализации выполненов виде пластинчатых пружин, установлен 15 ных между электрическими контактами, накоторых укреплены направляющие втулкидля ворсообразующих нитей,4. Устройство по п, 2, отличающеесятем, что обмотчик соединен с вертлюгомупругим элементом.205. Устроиство по п. 2, отличающеесятем, что укладчик установлен на каретке иподпружинен относительно нее.6. Устройство по п. 2, отличающеесятем, что механизм резки выполнен в видедисковой фрезы.1293257 8 идА г го комит ква, Ж фическо едактор А. Долиничаказ 352/30НИИПИ Государственно113035, МоПроизводственно.полигр Составитель Е. Со ред И, Е 1 ерес аж 401 та СССР по делам- 35, Раушская напредприятие г У аКорректор А. ОбруПодписноеизобретений и открытб., д. 45жгород, ул. Проектная
