Самонатяжной привод

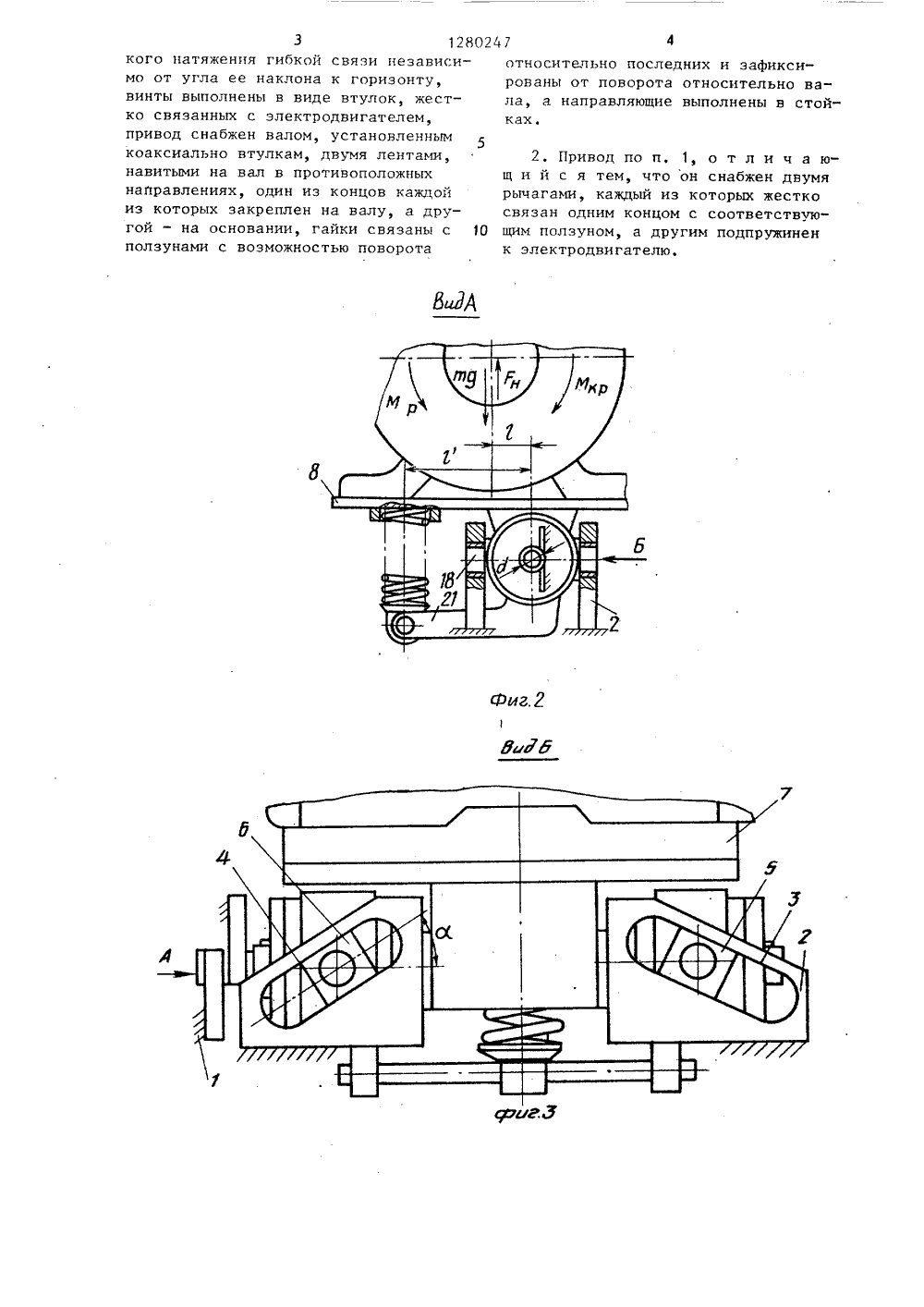

(19) 16 Н 7/10 ЗОБРЕТЕНИЯТЕЛЬСТВУ ИСА К АВТОРСКО СССР 1980 и примене передастанках повьше а путем натяжеот угла од соФиг ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(57) Самонатяжной привод отмашиностроению и может бытьв качестве ведущего элементс гибкой связью в различныхи машинах. Цель изобретенияние надежности работы привообеспечения автоматическогония гибкой связи независимоее наклона к горизонту, При держит электродвигатель 7, установленный эксцентрично на винтах 9,10,выполненных в виде полых втулок ипосредством гаек 11, 12 связанных спопзунами, взаимодействующими снаклонными направляющими стоек. Внутри винтов 9, 10 установлен вал 13,связанный с основанием 1 посредствомлент 14,15. Гайки 11,12 жестко связаны с рычагаьп, подпружиненными кэлектродвигателю 7. При изменениикрутящего момента на валу электродвигателя 7 происходит поворот винтов 9, 10 в гайках 1 1, 12 и смещениеползунов по лазам, что приводит кавтоматическому изменению усилия на- щстяжения гибкой связи. Пружина 22 служит для компенсации электродвигателя7. 1 з,п. ф-лы, 5 ил. С:1 128024Изобретение относится к машиностроению и может быть применено в качестве ведущего элемента передач с гибкой связью в различных станкахн машинах.Цель изобретения - повышение надежности работы привода путем обеспечения автоматического натяжения гибкой связи независимо от угла ее10наклона к горизонту.На фиг. 1 представлен привод, общий вид,; на фиг. 2 - вид А на фиг.1;на фиг, 3 - вид Б на фиг. 2; нафиг. 4 - схема смещения оси двигателя при регулировании; на фиг, 5 - силы, действующие на привод.Самонатяжной привод включает основание 1, размещенные на нем стойки 2, направляющие 3 и 4, выполненные в виде наклонных пазов, ползуны5 и 6, взаимодействующие с соответствующей направляющей 3 и 4, электродвигатель 7 с установленным на еговалу. шкивом, опирающийся на плиту 8, 25,цва винта 9 и 10, расположенныеэксцентрично оси двигателя и имеющие резьбу противоположного направления. На винтах установлены гайки11 и 12, каждая из которых связана 30Кс соответствующим ползуном 5 и 6.Привод снабжен валом 13, установленным коаксиально винтам 9.и 10,выполненным в виде втулок, жесткосвязанных посредством плиты 8 с элек- З 5тродвигателем 7, На вал 13 навитыв противоположных направлениях двеленты 14 и 15, один из концов каждой из которой закреплен на валу 13,а другой - на основании 1, Гайки 11 щи 12 установлены с возможностью поворота относительно ползунов 5 и 6 вовтулках 16 и 17, охватывающих гайкии жестко связанных с ползунами посредством цапф 18, а также имеют возможность возвратно-поступательногодвижения вдоль вала 13 и зафиксированы от поворота относительно последнего посредством шпонок 19, взаимодействующих с пазами крышек 20 гаек11 и 12. Направляющие 3 и 4 выполненыв стойках 2,Привод может быть снабжен двумярычагами 21, каждый из которых жесткосяа дм ц с соетстующим ползуном 5, 6 посредством втулок16, 17 и цапф 18, а другим подпружинен к электродвигателю 7 посредствомпружины 22, упирающейся одним концом 7 гв плиту 8, другим - в подпятник 23,размещенный на оси 24, связывающейконцы рычагов 21Привод работает следующим образом,При появлении нагрузки на ведомом валу ременной передачи на валу электродвигателя 7 появляется крутящий момент М,а на корпусе - равный ему и противоположный по направлению реактивный момент М , который поворачивает двигатель отйосительно оси вала 13 на угол у , Винты 9 и 10, поворачиваясь в гайках 11 и 12, перемещают последние вдоль вала 13, а ползуны 5 и 6 - вдоль пазов 3 и 4 на величину 0 О, . Одновременно ленты14 и 15 вследствие этого смещения поворачивают вал 13, компенсируя поворот на угол М и вызывая дополнительное смещение 0 0. В результате суммирования этих смещений происходит перемещение оси вращения вала электродвигателя А А = ьН по прямой,1соответствующей условию Г 1 = Мн р где 1 - величина смещения оси двигателя относительно оси вала 13, а Г - сила натяжения гибкой связи, которая таким образом автоматически меняется в зависимости от момента, передаваемого ременной передачей.Для выполнения этого условия необходимо соблюдение равенстваьНЙ360 й фгде й - диаметр вала 13 в местекрепления лент 14 и 15.Пружина 22 обеспечивает уравновешивание веса электродвигателя 7, исключая его влияние на натяжение гибкой связи.Формула изобретения1. Самонатяжной привод, содержащий основание, размещенные на нем стойки, направляющие в виде наклонных к основанию пазов, ползуны, взаимодействующие с соответствующей направляющей, электродвигатель с уСтановленным на его валу шкивом, два винта, расположенные эксцентрично оси электродвигателя и имеющие резьбу противоположного направления, установленные на. винтах гайки, каждая из которых связана с ползуном, о т - л и ч а ю щ и й с я тем, что, с целью повьппения надежности работы привода путем обеспечения автоматичесз 12802 ч 4 кого натяжения гибкой связи независи- относительно последних и зафиксимо от угла ее наклона к горизонту, рованы от поворота относительно вавинты выполнены в виде втулок, жест- ла, а направляющие выполнены в стойко связанных с электродвигателем, ках. привод снабжен валом, установленным коаксиально втулкам, двумя лентами, 2. Привод по и. 1, о т л и ч а юнавитыми на вал в противоположных щ и й с я тем, что он снабжен двумя направлениях, один из концов каждой рычагами, каждый из которых жестко из которых закреплен на валу, а дру- связан одним концом с соответствуюгой - на основании, гайки связаны с 10 щим ползуном, а другим подпружинен ползунами с возможностью поворота к электродвигателю. Фиг,2Уи/1280 4 7 оставитель В, Карасевехред М.Ходанич - Корр Шекмар актор М. Бандур аказ 7041/35 исно Ужго Производственно-полиграфическое предприят роектна ВНИИПИ Госу по делам 113035, МосквТираж 880 арственно зобретениЖ, Р комитета СССРи открытийшская наб., д, 4
