Быстроразъемное соединение шлангов

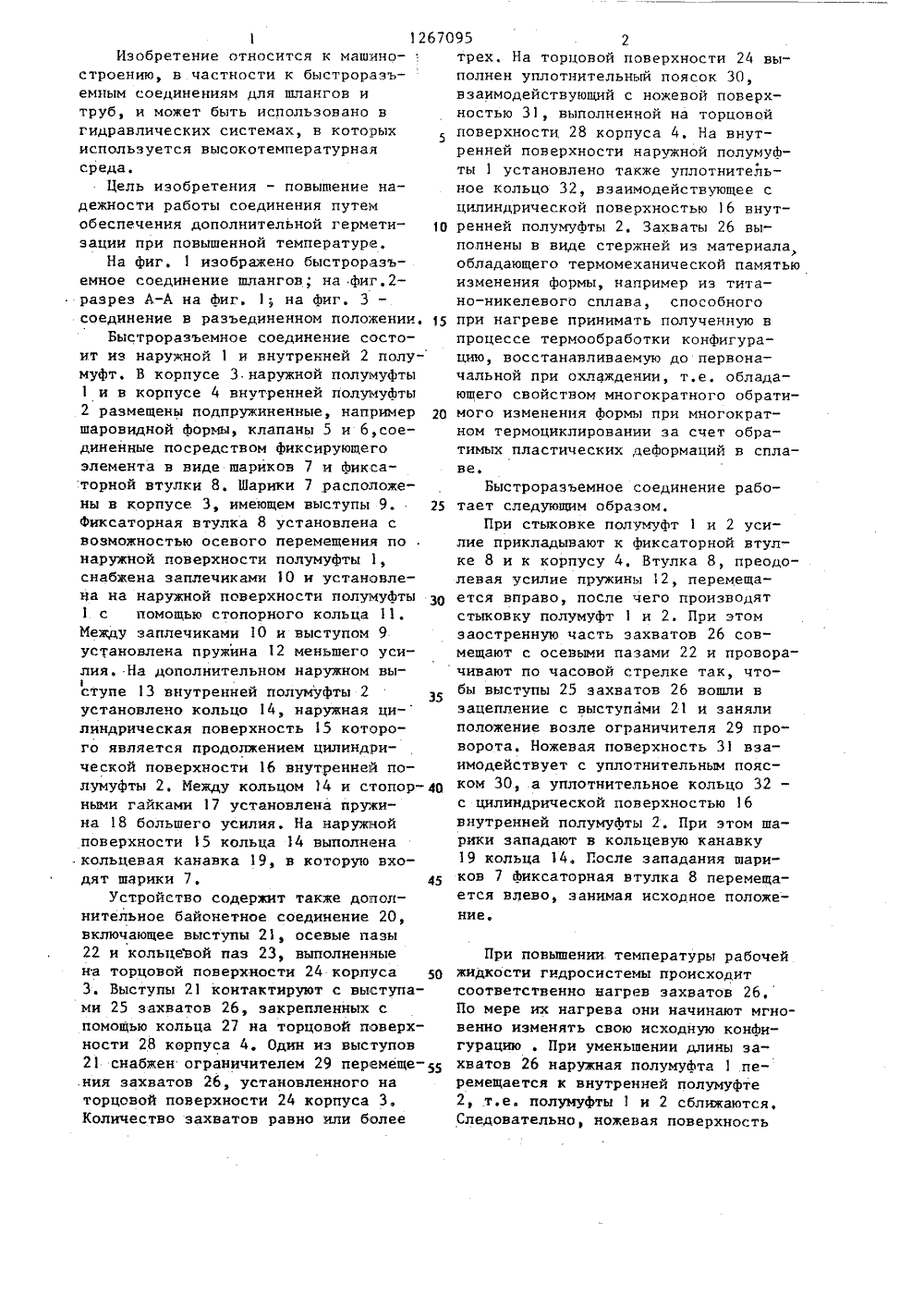

(5 ПИСАНИЕ ИЗОБРЕТЕН юг, 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРВ 1043412, кл. Г 16 1. 37/28, 1983,(54)(57) БЫСТРОРАВЪЕМНОЕ СОЕДИНЕНИЕШЛАНГОВ, содержащее две полумуфты сразмещенными внутри них подпружиненными клапанами, соединенные посредством фиксирующего элемента и фиксаторной втулки, которые расположеныв одной из полумуфт, и пружинныеэлементы разной жесткости, о т л ич а ю щ е е с я тем, что, с цельюповышения надежности работы соединения путем обеспечения дополнительной герметизации при повышенной температуре, на торцовой поверхностиодной из полумуфт выполнен кольцевой паз, на цилиндрической поверхности которого выполнены выступы, ана торцовой поверхности другой полумуфты установлены захваты в видестержней из материала, обладающегоэффектом термомеханИческой памятиизменения формы, контактирующие выступами и образующие с ними байонетное соединение.1 12670Изобретение относится к машиностроению, в частности к быстрораэьемным соединениям для шлангов итруб, и может быть использовано вгидравлических системах, в которыхиспользуется высокотемпературнаясреда,Цель изобретения - повышение надежности работы соединения путемобеспечения дополнительной гермети Оэации при повышенной температуре,На Фиг, 1 изображено быстроразьемное соединение шлангов; на .Фиг,2 разрез А-А на Фиг. 1; на Фиг, 3 -соединение в разъединенном положении.Быстрораэъемное соединение состоит из наружной 1 и внутренней 2 полу-муфт, В корпусе З.наружной полумуфты1 и в корпусе 4 внутренней полумуфты2 размещены подпружиненные, например 20шаровидной формы, клапаны 5 и б,соединенные посредством фиксирующегоэлемента в виде шариков 7 и Фиксаторной втулки 8, Шарики 7 расположены в корпусе 3, имеющем выступы 9. 25Фиксаторная втулка 8 установлена свозможностью осевого перемещения понаружной поверхности полумуфты 1,снабжена заплечиками 10 и установлена на наружной поверхности полумуфты1 с помощью стопорного кольца 11.Между заплечиками 10 и выступом 9усТановлена пружина 12 меньшего усилия. На дополнительном наружном выступе 13 внутренней полумуфты 2установлено кольцо 14, наружная цилиндрическая поверхность 15 которого является продолжением цилиндрической поверхности 16 внутренней полумуфты 2, Между кольцом 14 и стопорными гайками 17 установлена пружина 18 большего усилия, На наружнойповерхности 15 кольца 14 выполнена.кольцевая канавка 19, в которую входят шарики 7, 45Устройство содержит также дополнительное байонетное соединение 20,включающее выступы 21, осевые пазы22 и кольцевой паз 23, выполненныена торцовой поверхности 24 корпуса 5 О3. Выступы 21 контактируют с выступами 25 захватов 26, закрепленных спомощью кольца 27 на торцовой поверхности 28 корпуса 4, Один из выступов21 снабжен ограничителем 29 перемеще ния захватов 26, установленного наторцовой поверхности 24 корпуса 3,Количество захватов равно или более 95 2трех, На торцовой поверхности 24 выполнен уплотнительный поясок 30,взаимодействующий с ножевой поверхностью 31, выполненной на торцовойповерхности 28 корпуса 4, На внутренней поверхности наружной полумуфты 1 установлено также уплотнительное кольцо 32, взаимодействующее сцилиндрической поверхностью 16 внутренней полумуфты 2, Захваты 26 выполнены в виде стержней из материала,обладающего термомеханической памятьюизменения формы, например иэ титано-никелевого сплава, способногопри нагреве принимать полученную впроцессе термообработки конфигурацию, восстанавливаемую до первоначальной при охлаждении, те. обладаюшего свойством многократного обратимого изменения Формы при многократном термоциклировании за счет обратимых пластических деформаций в сплаве,Быстроразъемное соединение работает следующим образом,При стыковке полумуфт 1 и 2 усилие прикладывают к фиксаторной втулке 8 и к корпусу 4, Втулка 8, преодолевая усилие пружины 12, перемещается вправо, после чего производятстыковку полумуфт 1 и 2. При этомзаостренную часть захватов 26 совмещают с осевыми пазами 22 и проворачивают по часовой стрелке так, чтобы выступы 25 захватов 26 вошли взацепление с выступами 21 и занялиположение возле ограничителя 29 проворота. Ножевая поверхность 31 взаимодействует с уплотнительным пояском 30, а уплотнительное кольцо 32 -с цилиндрической поверхностью 16внутренней полумуфты 2, При этом шарики западают в кольцевую канавку19 кольца 14. После эападания шариков 7 Фиксаторная втулка 8 перемещается влево, занимая исходное положение. При повьппении температуры рабочей жидкости гидросистемы происходит соответственно нагрев захватов 26. По мере их нагрева они начинают мгновенно изменять свою исходную конфигурацию . При уменьшении длины захватов 26 наружная полумуфта 1 перемещается к внутренней полумуфте 2, т.е. полумуфты 1 и 2 сближаются. Следовательно, ножевая поверхностьз 1267095 43 дополнительно с большим усилием 7. При этом пружина 18 большего усивзаимодействует с уплотнительным по- лия сжимается. При охлаждении рабояском 30. В момент перемещения полу- чей жидкости гидросистемы длина эамуфт шарики 7 взаимодействуют с по- хватов удлиняется и они занимают ис- верхностью кольцевой канавки 19 кольходкую конфигурациюпосле чего при ца 14, перемещая его влево, в направ- необходимости производят расстыковлении расположения стопорных гаек ку повумуфт 1 и 2 в обратном порядке.
