Передвижной станок для спиливания деревьев на корню
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

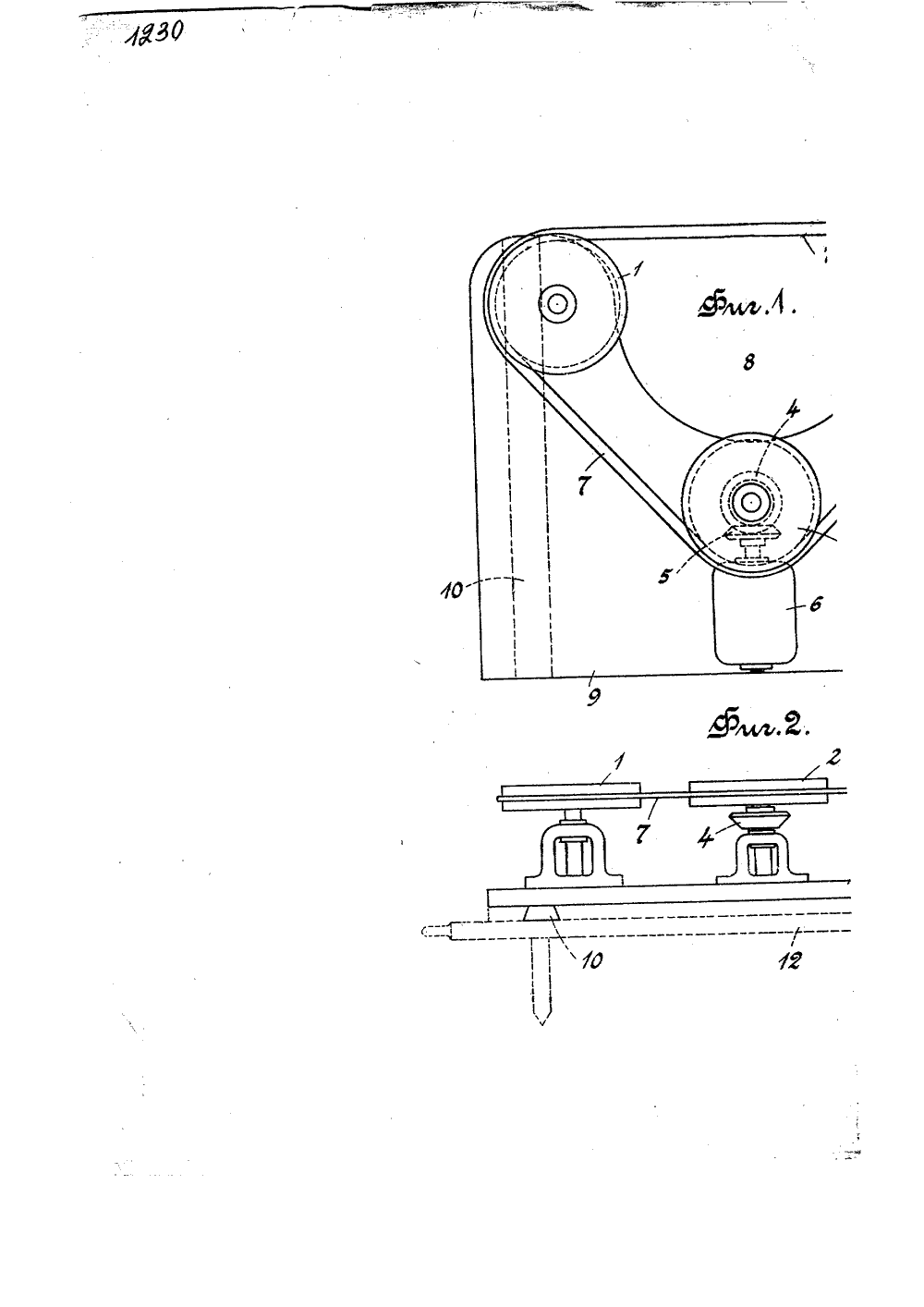

.4 ы 9ьев на " И Е ОПИС передвижного станк ко.К патенту Е. П, Смирнова и М. Ш1921 года (заяв. улятева, заявленному ид. И 74635). июня публиковано 31 мая 1926 года. Действие няется на 15 лет от 15 сентября 1924 года О выдаче патента распростпатента верхности ободьев шкивов; благодаря такому расположению пилы, плоскость ее поддерживается в горизонтальном положении и имеет достаточную поверхность соприкосновения со шкивами для приведения пилы в движение. Часть полотнища пилы, проходящая через вырез 8 доски 9 - служит для образования реза на стволе дерева. Натяжение пилы производится перемещением осей передних шкивов по доске 9. Эта доска имеет поступательное движение по салазкам 10, которые, в свою очередь, укрепляются на деревянной платформе 1 о, снабженной зубьями, служащими для втыкания в почву с целью закрепления платформы перед спиливаемым деревом. Зимою платформа может быть поставлена на полозья или лыжи. Динамо- машина, приводящая моторы пильных станков, ставится в отдалении и соединяется с моторами проводами.Способ применения станка состоит в укреплении станка у спиливаемого дерева со стороны, противоположной той, куда должно валиться дерево. Укрепив станину, пускают мотор и по мере погружения пилы в ствол дерева продвигают пильный станок по саДля производства массового спили иания деревьев на корню предлагаетсяпередвижной станок, приводимый в движение от мотора.На фиг. 1 станок изображен в плане; на фиг. 2 изображен вид станка спереди и на фиг. 3 - деталь устройства пилы.На доске 9, имесощей в передней части вырез 8, расчитанный на обхват возможно толстого ствола дерева у корня, укреплены, на вертикальных осях, три шкива 1, 2 и 3, из которых один или оба передних шкива имеют оси передвижные на диске 9 для натяжения нилы, а задний шкив 3 имеет кониче- с скую шестерню А сцепленную с та-кой же шестерней о, укрепленной на валу мотора 6. Эта передача может быть заменена непосредственным укреплением шкива .э на гребенчатом валу вертикально поставленного мотора, без промежуточной передачи. На шкивы 1, о и э натягивается в горизонтальномположении пила 7 (фиг. 1), состоящаяиз отдельных звеньев (фиг, 3) а, а, шарнирно соединенных между собою и расположенных в углубленных дорожках, сделанных по середине наружной по.г Класс аПА с спиливания дерево,лавкам 10 вперед, не доводя процесс подпиливания до конца; как только дерево начнет склоняться, станок быстро удаляют от дерева, чтобы гарантировать от поломки,ПРЕДМЕТ ПАТЕНТА.Передвижной станок для спиливаниядерева на корню, с применением горизонтальной бесконечной зубчатой пилы,составленной из отдельных, соединенных на шарнирах, звеньев, отличающийся тем, что для натяжения пилы применены три горизонтальные шкива (1, 2, 3), из коих два первые могут передвигаться на основной доске станины для изменения натяжения пилы, а последниИ получает вращение или непосредственно от гребенчатого вала мотора, или посредством конической зубчатой передачи.
СмотретьЗаявка
74635, 27.06.1921
Смирнов Е. П, Шулятев М
МПК / Метки
МПК: B27B 17/06, B27B 33/12
Метки: деревьев, корню, передвижной, спиливания, станок
Опубликовано: 15.09.1924
