Устройство для детектирования частотно-модулированных сигналов

Номер патента: 1185566

Автор: Вареца

ZIP архив

Текст

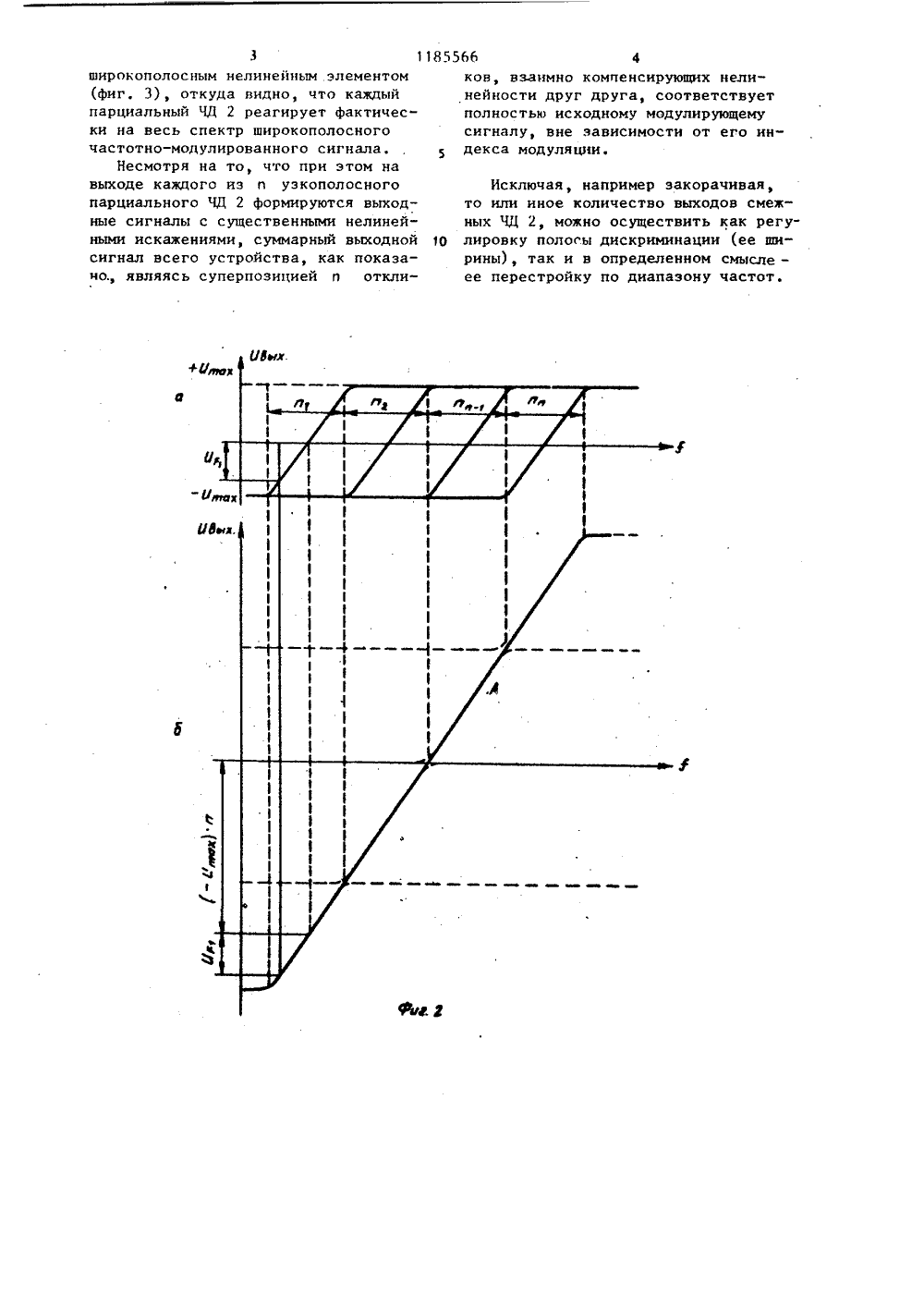

(51)4 Н 0 06 ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ А% ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Авторское свидетельство СССРВ 720681, кл. Н 03 Р 3/06, 1975.Авторское свидетельство СССРУ 781146, кл. Н 03 Ь 7/02. 1948.(54)(57) УСТРОЙСТВО ДЛЯ ДЕТЕКТИРОВАНИЯ ЧАСТОТНО-МОДУЛИРОВАННЫХ СИГНАЛОсодержащее амплитудный ограничительи и частотных детекторов, входы котрых объединены и подключены к выходамплитудного ограничителя, а выходы соединены последовательно, о т л ич а ю щ е е с я тем, что, с цельюуменьшения нелинейных искажений придетектировании широкополосных частотно-модулированных сигналов с малым индексом модуляции, частотныедетекторы выполнены с г -образнойхарактеристикой, а центральная частота настройки р-го частотного детектора отличается от центральнойчастоты настройки (и) .частотногодетектора на величину, равную ширине полосы частот, соответствующейнаклонному участку у "образной характеристики,11855 бб Изобретение относится к радиотехнике и может использоваться в системах частотно-модулированной связи,Цель изобретения - уменьшениенелинейных искажений при детектировании широкополосных частотно-молулированных сигналов с малым индексоммодуляции.На фиг. 1 изображена структурнаяэлектрическая схема предлагаемогоустройства; на фиг. 2 условно представлено взаимное расположение наоси частот дискриминационных характеристик частотных детекторов, совместно перекрывающих рабочий диапазон устройства; на фиг, 3 - дискриминационная характеристика частотного детектора.Устройство для детектированиячастотно-модулированных сигналов 20содержит амплитудный ограничитель 1,и частотных детекторов (ЧД) 21,2, -,ьУстройство работает следующимобразом,Входной сигнал, ограниченный по 25амплитуде в амплитудном ограничителе 1, подается одновременно на всеп ЧД 22 , имеющих узкую полосу.В зависимости от мгновенного значения частоты детектируемого сигнала на выходе устройства формируется определенный уровень выходного сигнала той или иной полярности. Поясним этот процесс. Положим, что частота входного сигнала попадает в частотную полосу 1-го ЧД 2 (Фиг. 2 а, 6 ). Учи 35 тывая закон суммирования частных выходных напряжений ЧД 2 в устройстве, обусловленный согласованным последовательным соединением их вы- ходоЬ, можно записать для выходного напряжения всего устройства (в точке "Выход НЧ", фиг. 1) где ц- максимальное выходное.напряжение ЧД 2;- число ЧД 2, перекрывающих рабочий диапазон 50устройства;О - выходное напряжениеЧД 2, в полосе дискриминации которого нахо -дится мгновенная частота входного сигнала (сучетом полярности этого напряжения). Аналогично при частоте входного сигнала, совпадающей с полосой дискриминации и -го ЧД 2=1+(Й+О, 2 При совпадении частоты входного сигнала со средней частотой устройства очевидноКак следует из аналогичных расчетов, а также показано графически на фиг. 25, при идентичности форм характеристик ЧД 2 и их симметрии относительно собственных средних частот (точка О на фиг. 3) суммарное выходное напряжение устройства в функции от значения входной частоты изменяется по строго линейному закону в пределах от0 п) до -0, )о и имеет вид, показанный кривой А на Фиг. 2 о. Крутизна выходной характеристики устройства, как это непосредственно следует из принципа ее формирования, равна крутизне характеристики отдельного ЧД 2, т.е, может быть достаточно высокой. Высокая линейность суммарной дискриминационной характеристики объясняется взаимной компенсаций нелинейностей прилегающих ветвей соседних двух ЧД 2.Использование в устройстве ЧД 2 с характеристикой без падающих ветвей и их согласное, последовательное включение по выходам позволяет осуществить суммирование выходных напряжений достаточно большого числа ЧД 2, чем обеспечивается весьма широкая полоса дискриминации устройства, в принципе позволяющая во много раэ превысить полосу дискриминации наиболее широкополосных резонансных ЧД аналогичного типа, у которыхЙ ( 2. Кроме того, обработка входного высокочастотного сигнала и форми-. рование низкочастотного выходного сигнала в предлагаемом устройстве ведется одновременно во всей полосе частот дискриминации путем параллельной обработки в и включенных по входам в параллель смежных по частоте ЧД 2. Хотя каждый ЧД 2 узкополосен по своей парциальной полосе дискриминации, по отношению к спектру входных частот он являетсяширокополосным нелинейным элементом (фиг. 3), откуда видно, что каждый парциальный ЧД 2 реагирует фактически на весь спектр широкополосного частотно-модулированного сигнала.Несмотря на то, что при этом на выходе каждого иэ и узкополосного парциального ЧД 2 формируются выходные сигналы с существенными нелинейными искажениями, суммарный выходной сигнал всего устройства, как показано являясь суперпозицией п откликов, взаимно компенсирующих нелинейности друг друга, соответствуетполностью исходному модулирующемусигналу, вне зависимости от его индекса модуляции. Исключая, например закорачивая,то или иное количество выходов смежных ЧД 2, можно осуществить как регу лировку полосы дискриминации (ее ширины), так и в определенном смысле - ее перестройку по диапазону частот.1185566 ф 0 тах Ордах фУ 8 3 Составитель О,ГаврилинаТехредЛ.Мартяшова Корректор Л.Бескид Редактор Е.Копча филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 Заказ 6436/57 Тираж 871 Подписное ВНИИПИ Государственного комитета СССР по, делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5

Смотреть

Заявка

3608256, 19.05.1983

ПРЕДПРИЯТИЕ ПЯ Г-4746

ВАРЕЦА СЕРГЕЙ ПЕТРОВИЧ

МПК / Метки

МПК: H03D 3/06

Метки: детектирования, сигналов, частотно-модулированных

Опубликовано: 15.10.1985
